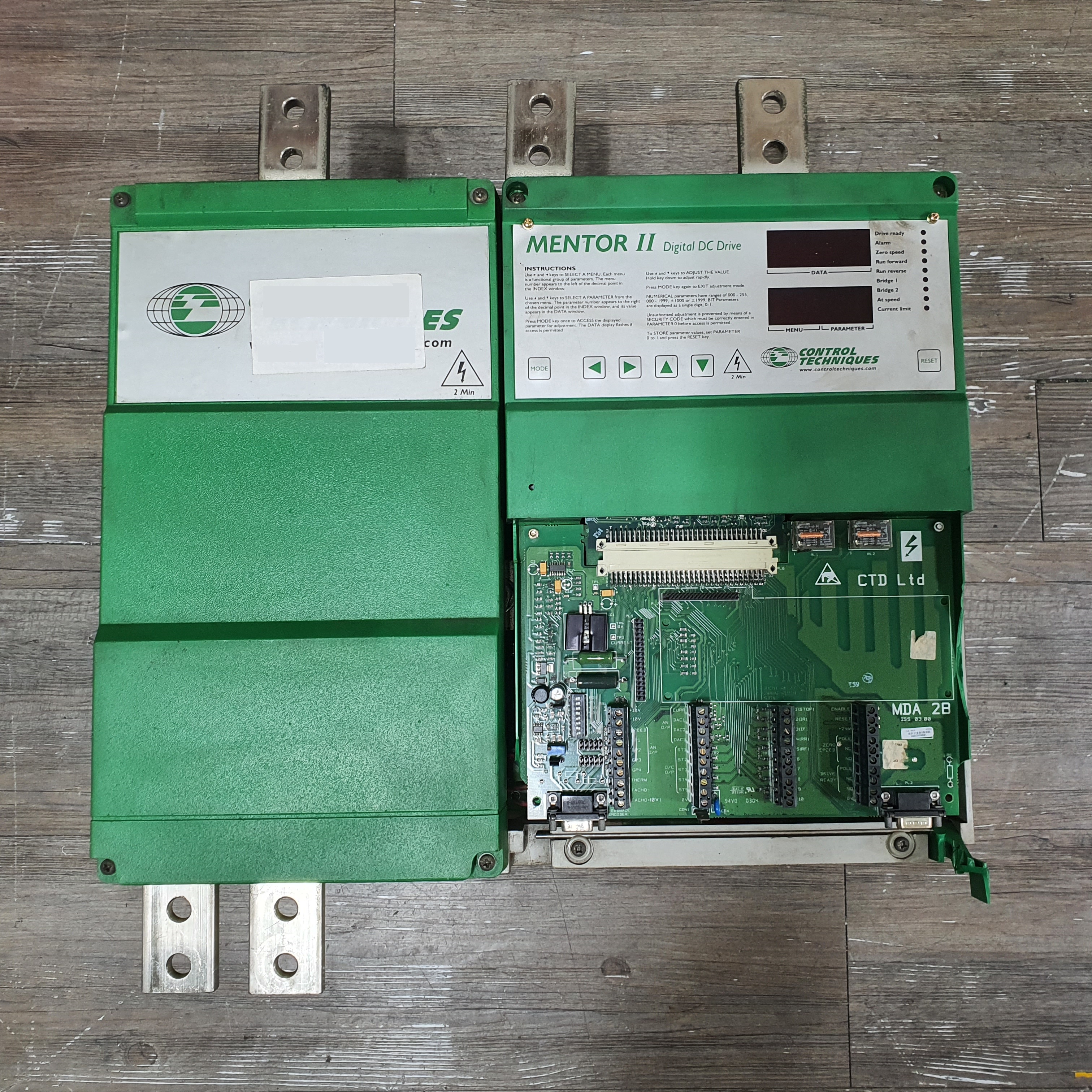

구, EMERSON DC드라이브입니다
Control Techniques M825GB14 825A, 2상한(2Q) DC드라이브 수리에 대해 알아 보겠습니다
전원을 투입해서 확인해 보니 Control PCB의 문제로 확인되었습니다
Mentor II DC Drive는 꽤 오래된 드라이브입니다
지금은 구할 수 없을 뿐더러 부품도 확보하기 어려운 상황입니다
그러나 MDA-1(Control Board)과 MDA2B(Interface Board)를 보유하고 있어 이번 수리에 활용할 수 있었습니다

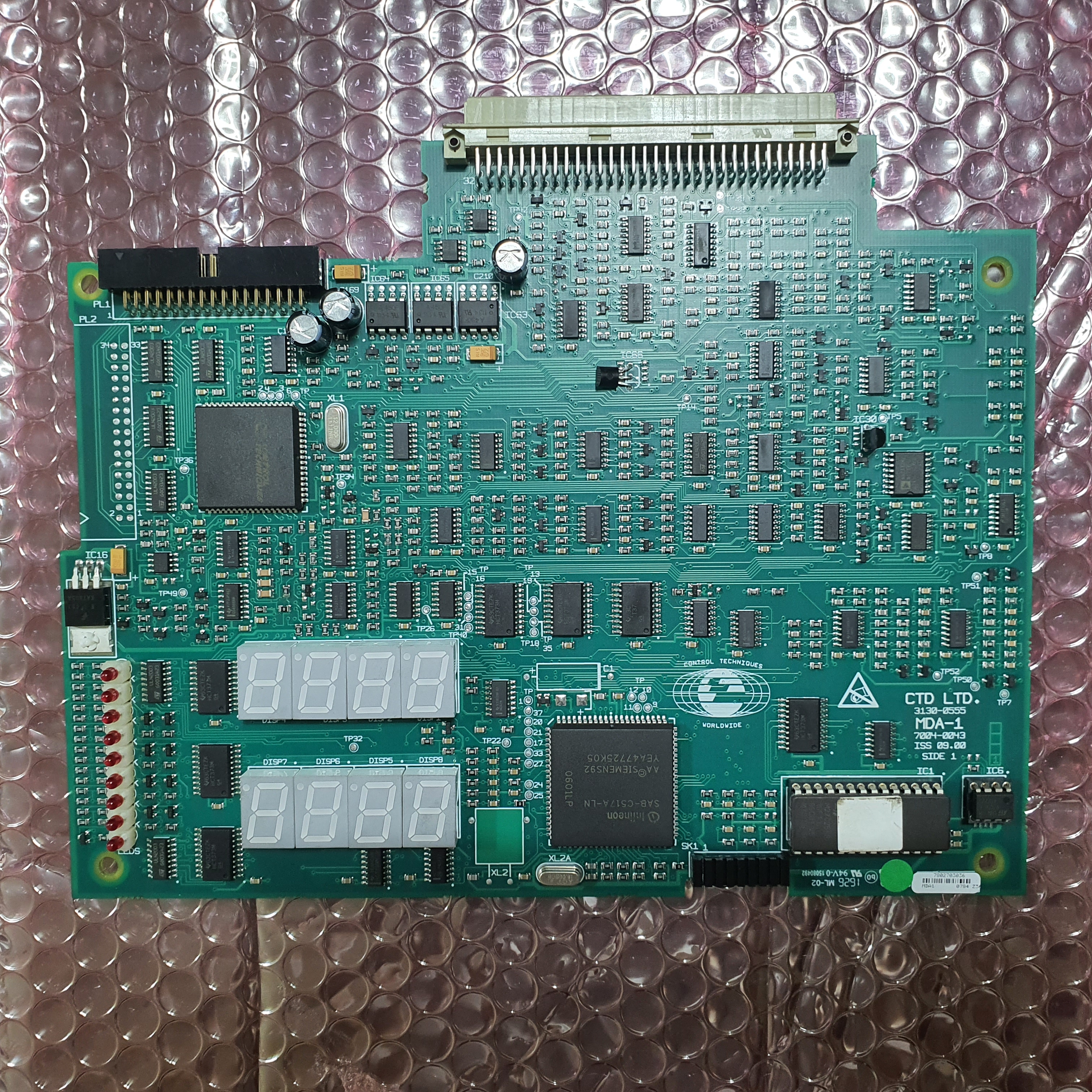

깨끗한 컨트롤 보드 MDA-1입니다

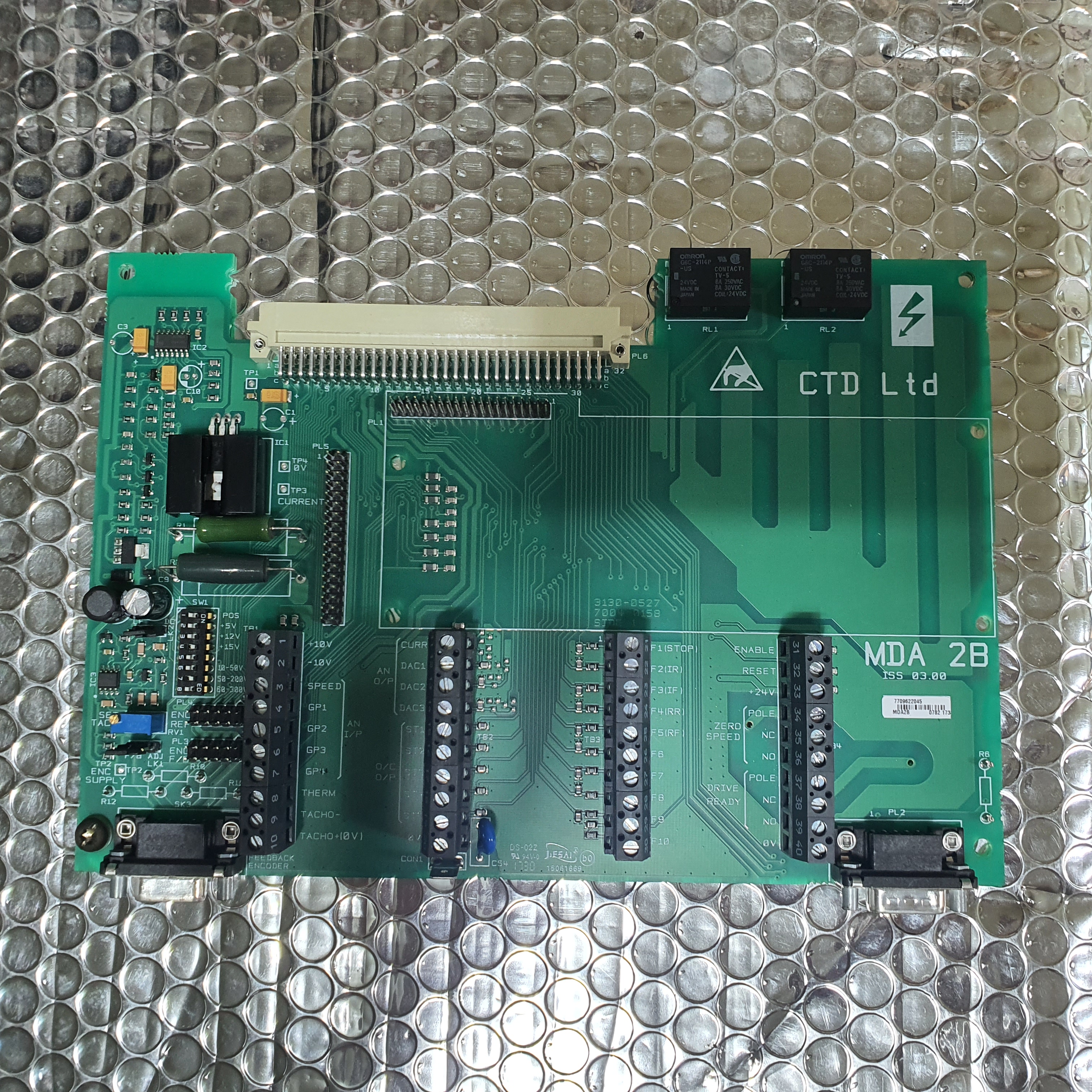

Interface Board MDA2B입니다

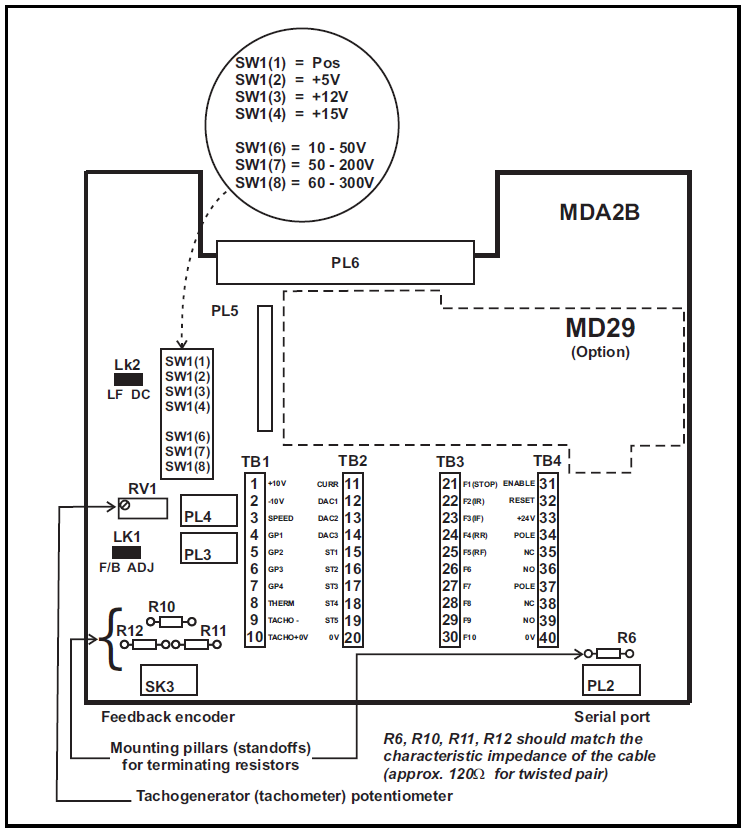

MDA2B Board에는 단자대가 있어 외부의 신호를 입출력하는 역할을 하고 Option이나 Feedback, 통신을 연결해 주는 역할도 합니다
상부에 PL6를 통해 MDA-1과 연결됩니다
PL5에는 Program Option Board MD29를 장착할 수 있습니다
SK3를 통해서는 피드백 엔코더의 신호를 입력받을 수 있습니다
PL2는 통신Port입니다 PC와 연결이 가능하고 외부기기와도 통신할 수 있습니다

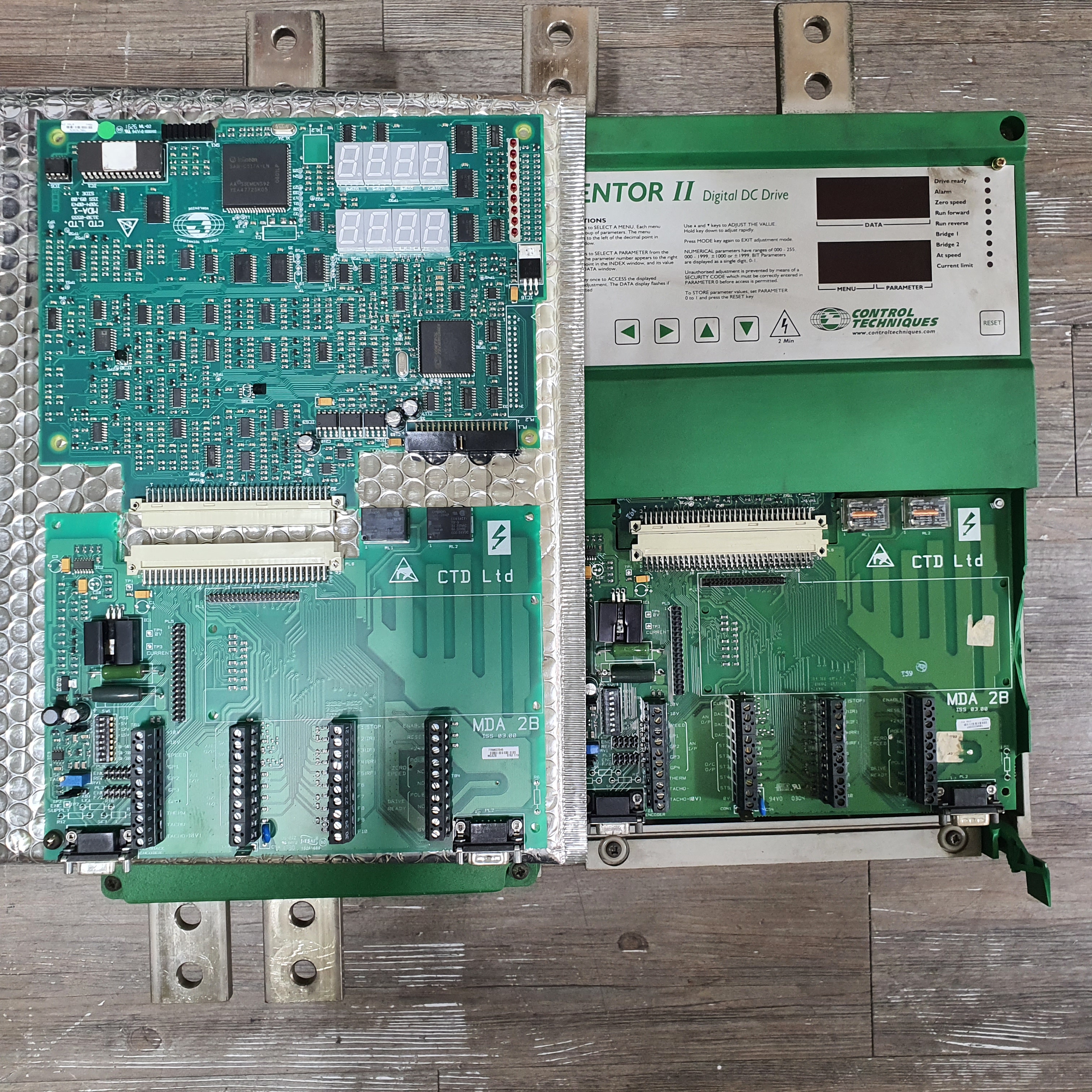

오늘은 MDA-1과 MDA2B를 가지고 있어서 간단한 교체로 M825GB14를 수리할 수 있었습니다
