Unidrive SP3401 수리에 대해 알아 보겠습니다.
해당 드라이브는 온도Trip이 발생했고, HF Trip도 간헐적으로 발생했습니다.
케이스를 들어내고 냉각FAN을 보니 먼지가 있긴해도 그렇게 나빠 보이지는 않았습니다.
냉각FAN에 DC전원을 인가해 보니 FAN이 작동하지 않는 것을 확인했습니다.
교체할 FAN은 드라이브 내부에 있는 콘덴서를 냉각하는 FAN입니다.
우리는 이것을 내부FAN이라고 하며, 히터싱크를 냉각하는 FAN을 외부에 있다고 해서 외부FAN이라고 부릅니다.
SP3401에는 외부, 내부 각각 1개씩의 냉각FAN이 있습니다.

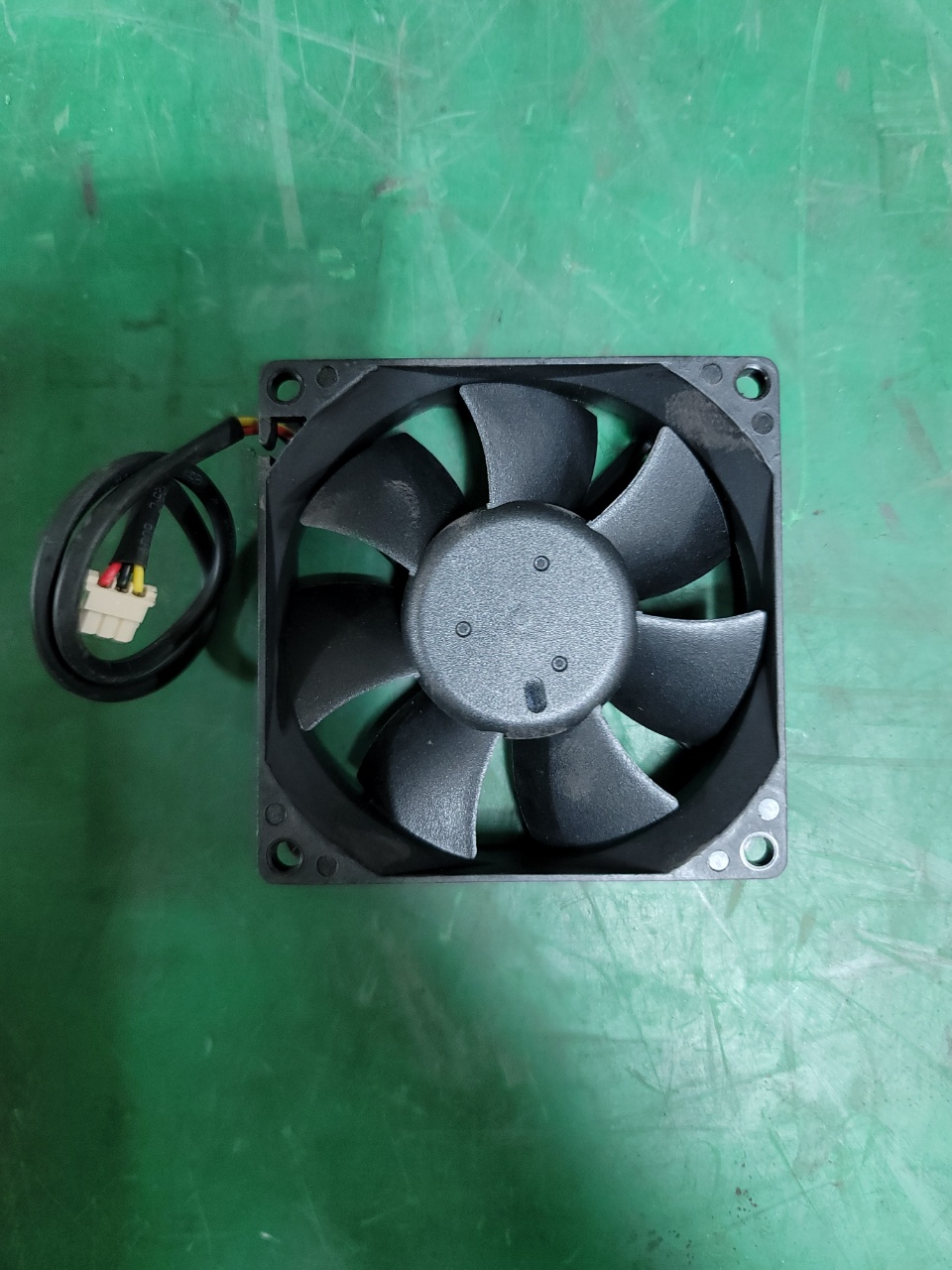

고장난 냉각FAN을 탈거해서 폐기하고 정품 FAN을 준비했습니다.
그리고 HF Trip에 관해서는 Control PCB문제로 확인이 되었습니다.

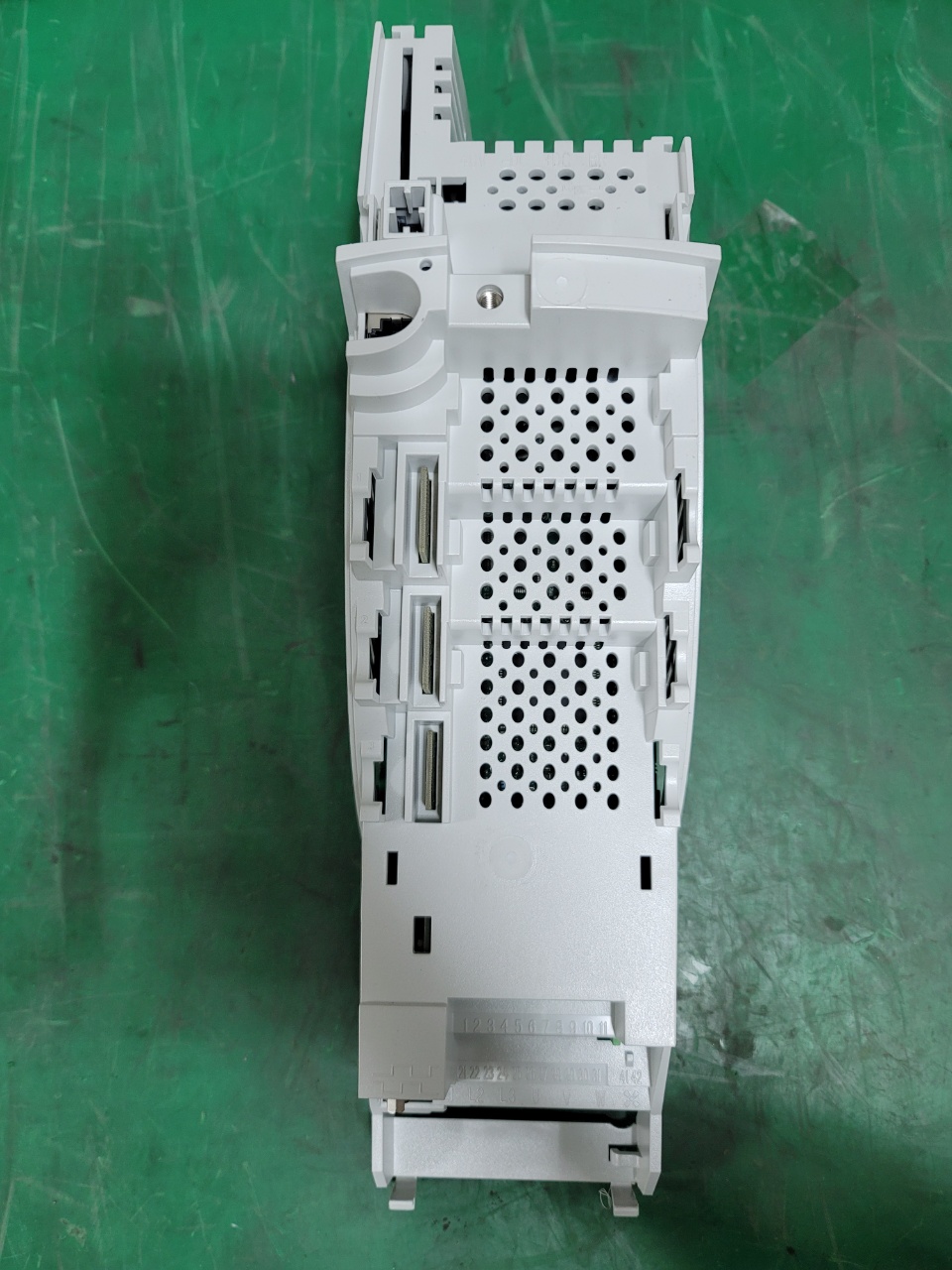

케이스도 결합 부위가 파손되어 Control Asemmbly 전체를 교체하게 되었습니다.

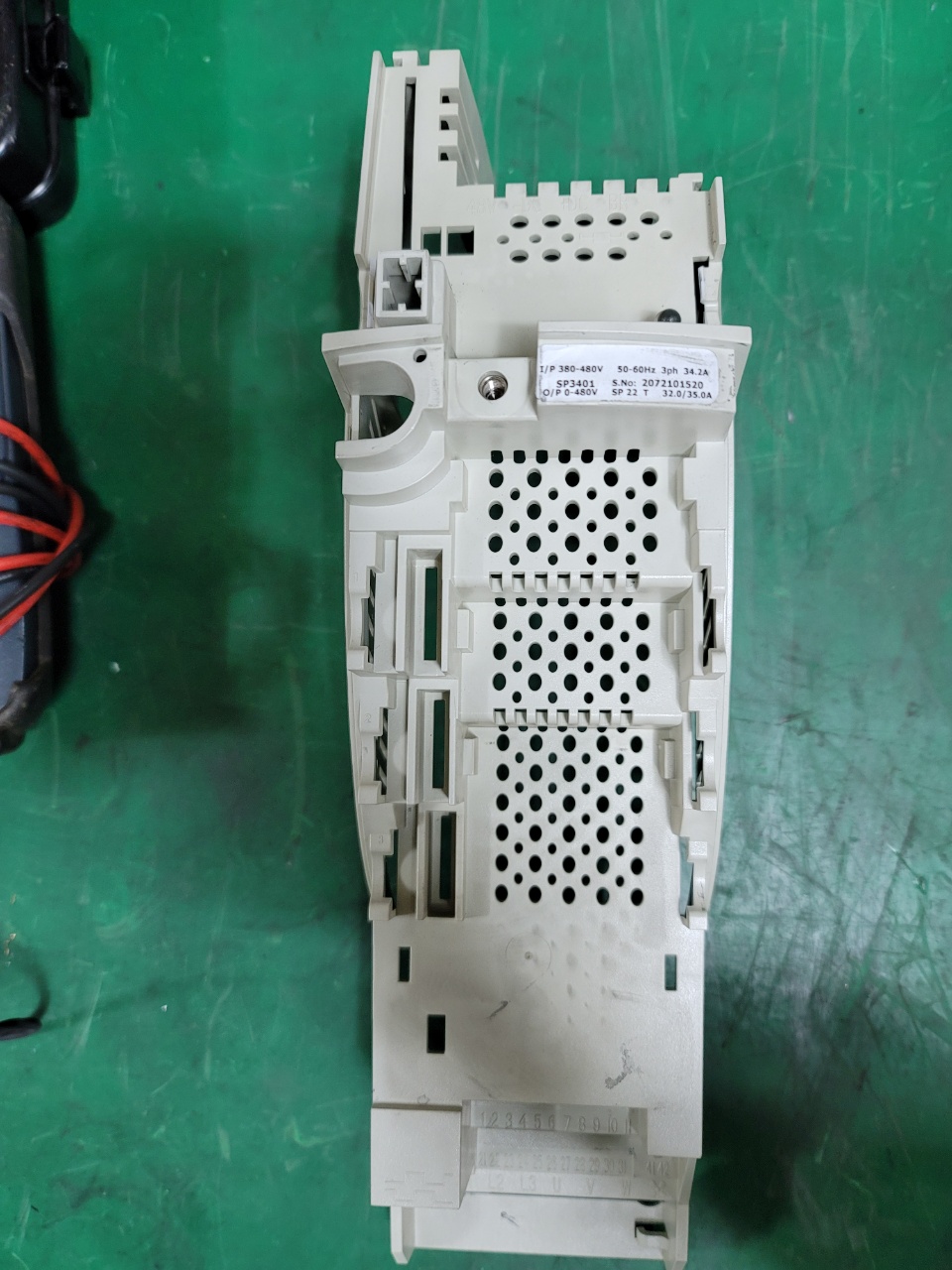

영국본사로부터 공급받는 정품 Control Asemmbly입니다.

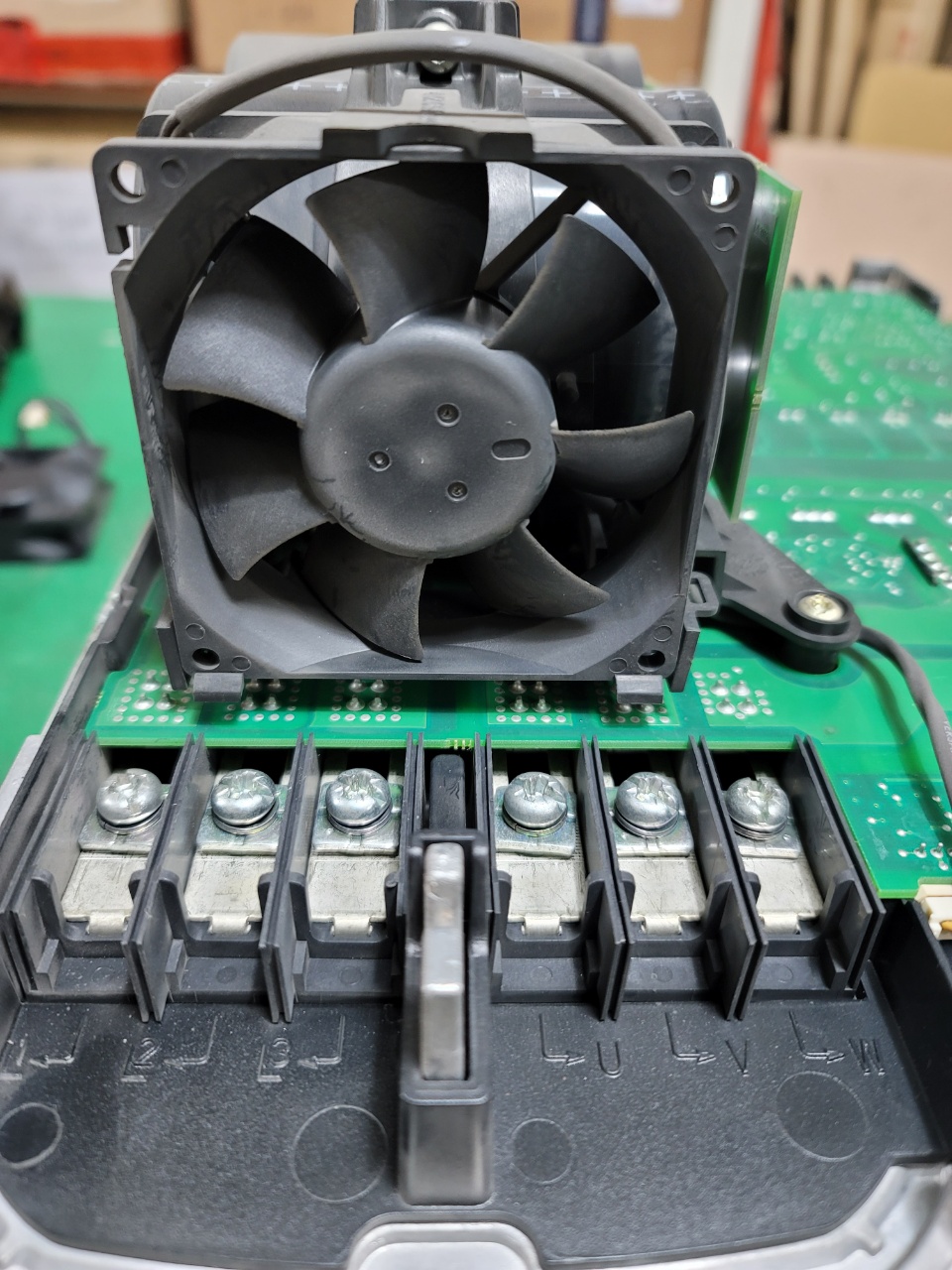

냉각FAN과 Control Asemmbly를 교체했습니다.
기존에 사용하던 Parameter Data는 사전에 백업해 뒀기 때문에 새로운 Control Board에 쉽게 세팅할 수 있었습니다.
그래도 정상적인 동작을 하는지 정밀하게 확인해야 합니다.
모터를 가동시키면서 FAM의 작동여부, DC전압의 변화, 모터전류, 가감속 구간에서의 반응등을 점검했습니다.
계측기와 Parameter를 통해 여러가지 점검 포인트를 확인 후 모든 것이 정상이라 수리를 마무리 할 수 있었습니다.
