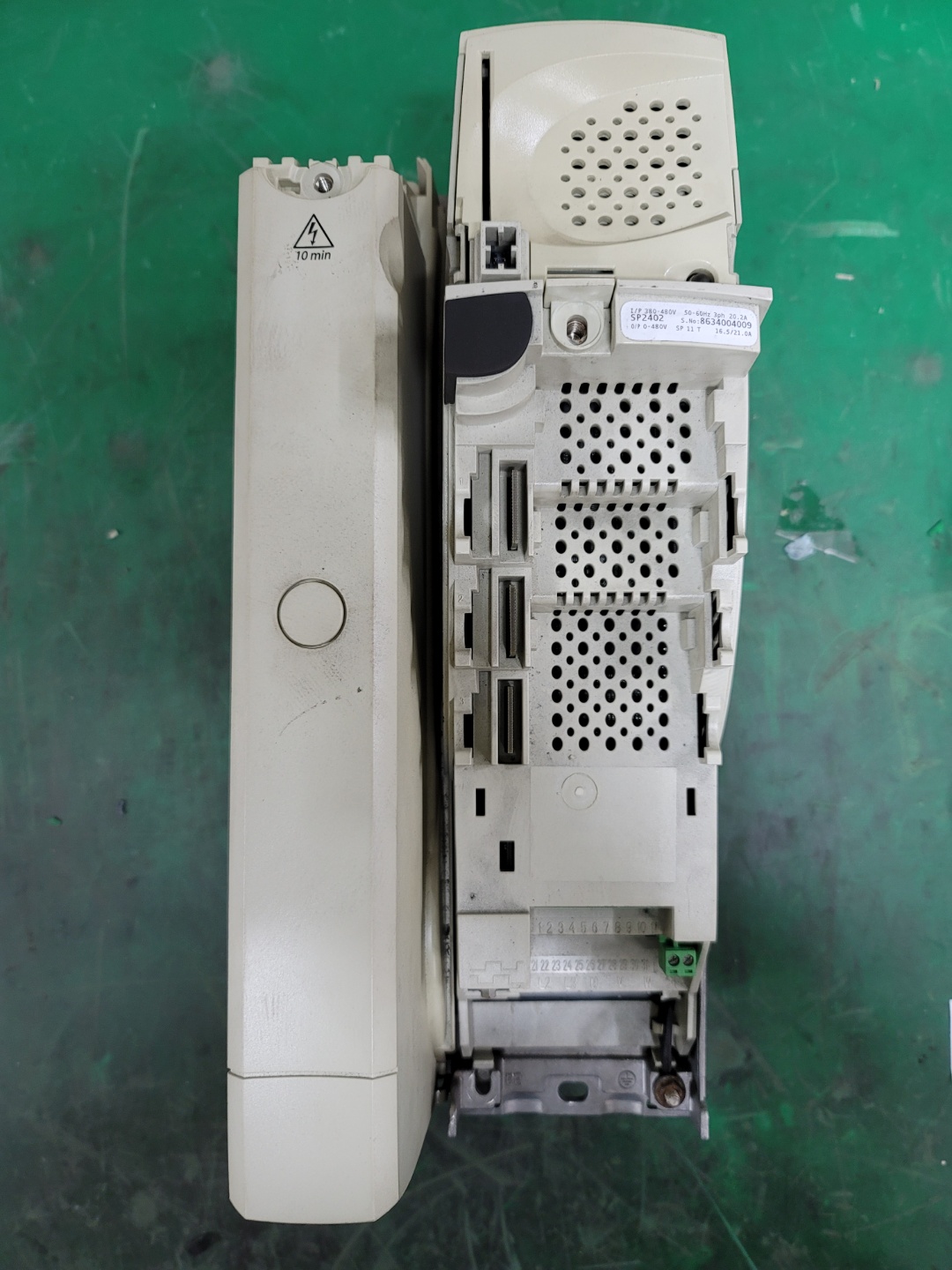

유니드라이브 SP2402(7.5kW 400V)가 수리차 입고되었습니다.
고객께서 파워측에 폭발음이 들렸다고 말씀을 전해 주셨습니다.
이럴 경우 확인을 위해 굳이 전원을 넣어 보지 않습니다.
전원을 투입해서 혹여나 2차피해가 발생할 수 있기 때문입니다.

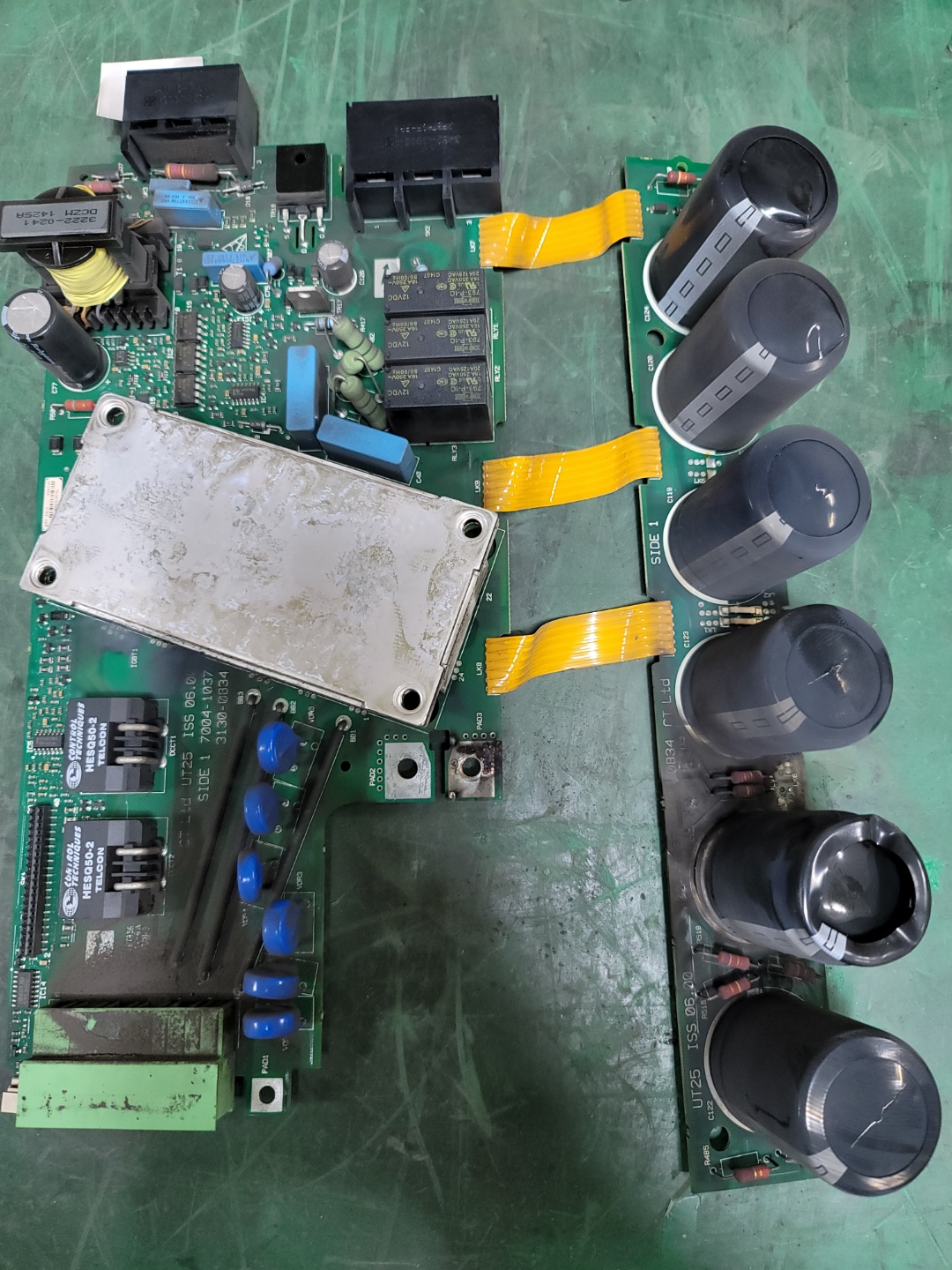

파워모듈을 분리해서 보니 PCB위에 금속성 분진이 검게 쌓여 있었고, 콘덴서는 배가 불러 터져 버렸습니다.
파워모듈은 바로 폐기됩니다.

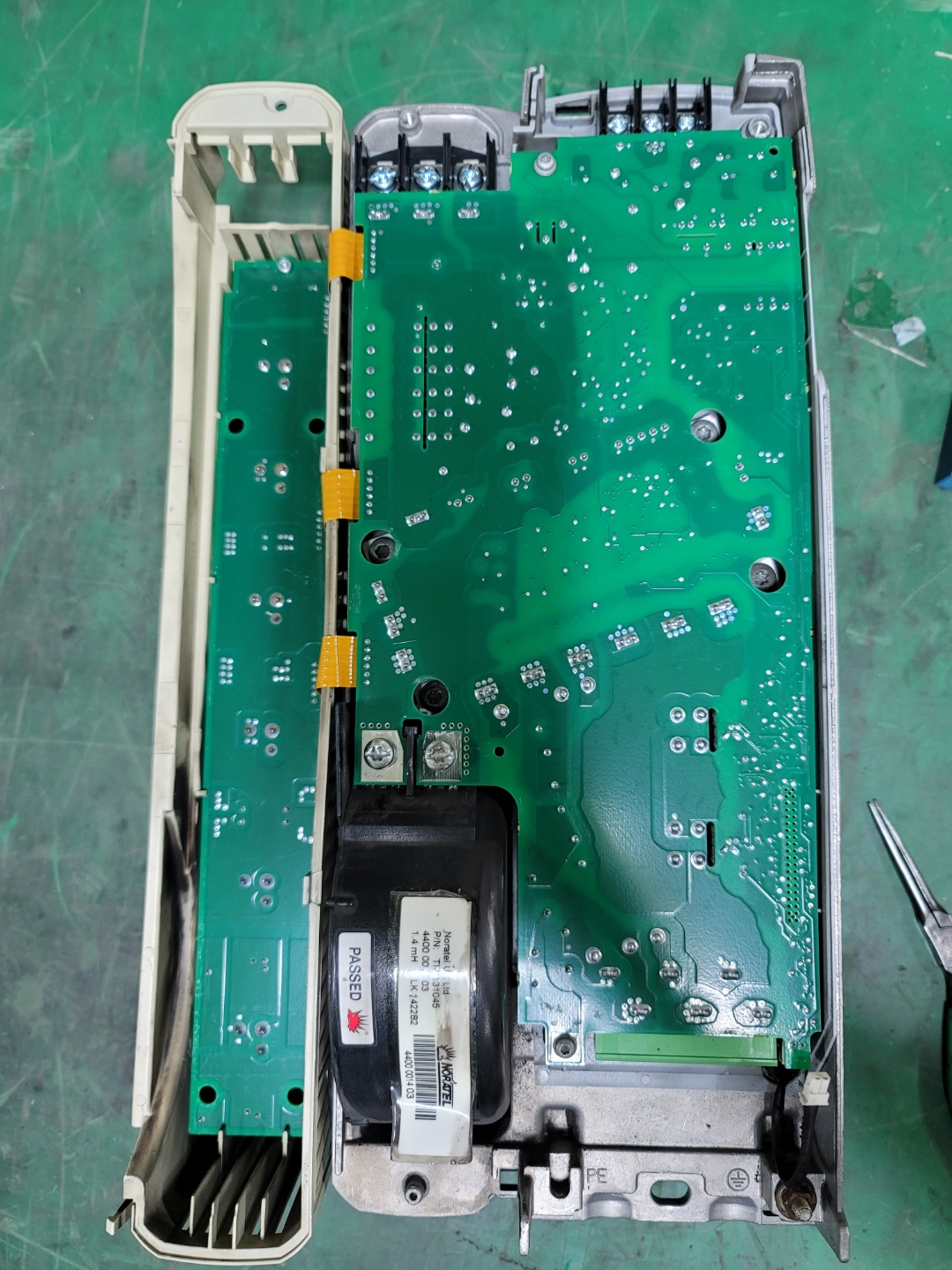

영국 Control Techniques社로부터 공급받은 정품 파워모듈을 준비했습니다.
SP size2의 파워모듈은 SP2401, SP2402, SP2403, SP2404 모두 같은 모양을 하고 있어서 외형으로는 구분할 수 없고 오직 Parts no를 통해 확인 가능합니다.
다행히 컨트롤보드는 파손되지 않아 파라미터 데이터 설정과 같은 작업은 필요하지 않았습니다.

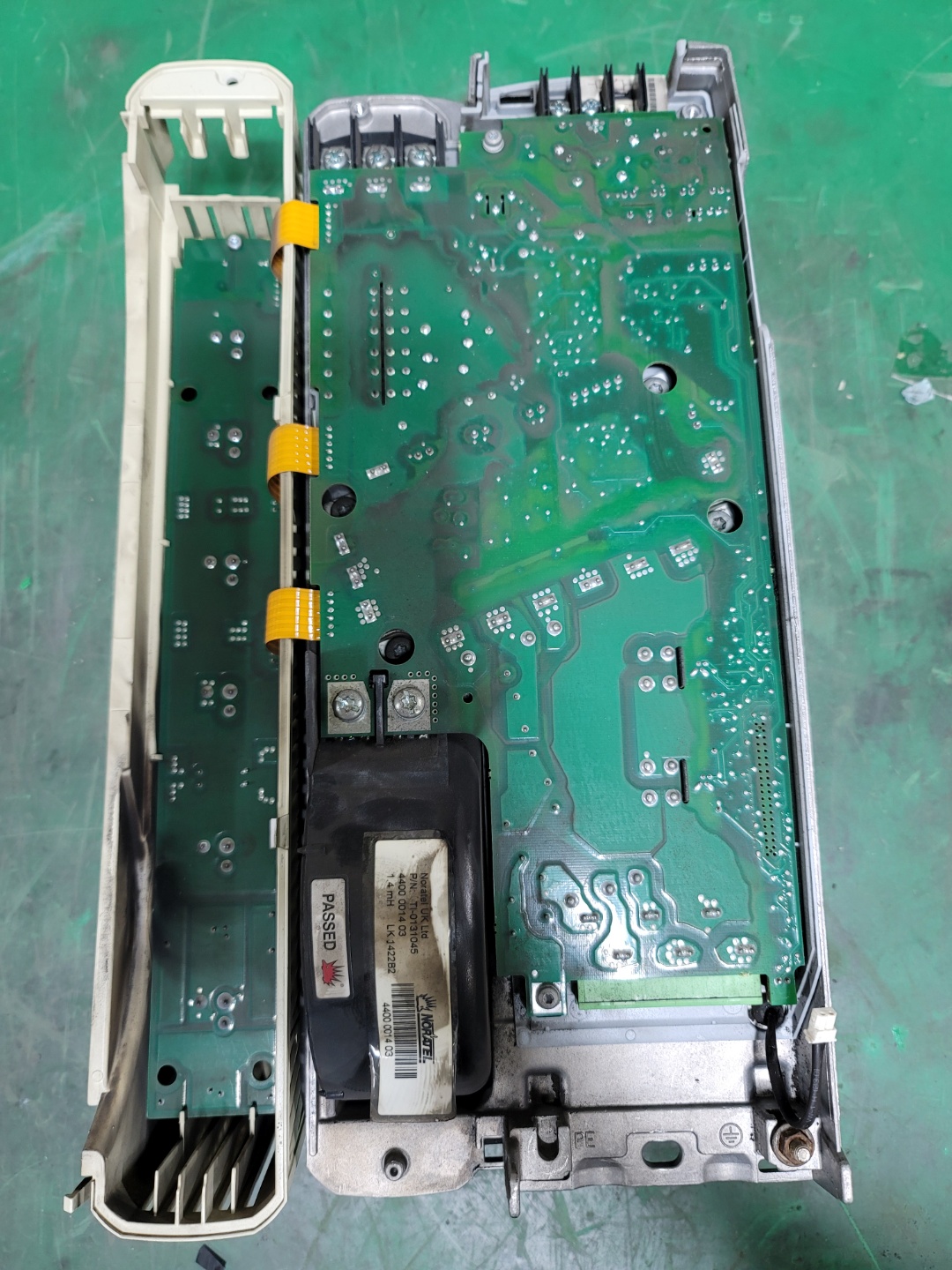

파워보드를 교체한 뒤에는 전원을 투입하게됩니다.
드라이브의 절연과 파워소자를 계측기로 측정한 뒤 이상이 없는 경우에만 전원을 투입합니다.

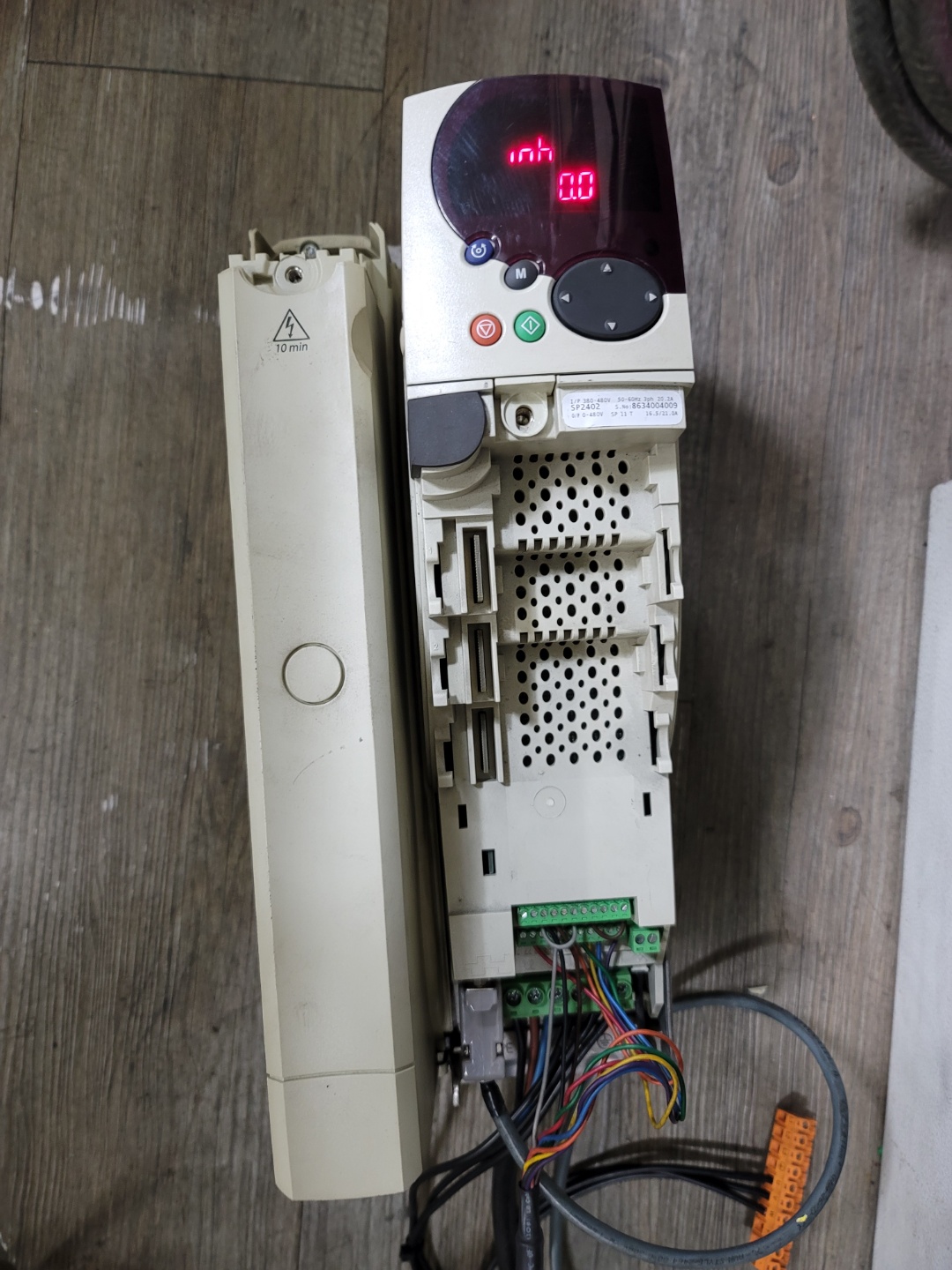

SP2402는 Closed Loop제어로 설정되어 있어서 엔코더가 부착된 Vector Motor를 사용해 점검했습니다.
모터의 소음과 진동, 엔코더의 지령값과 피드백값등을 확인해야 합니다.
다른 점검 포인트에서도 특이점이 발견되지 않아 수리를 마무리 할 수 있었습니다.
