Unidrive SP3401이 수리차 입고되었습니다.
Control Board는 분리해서 예비품에 장착해서 사용했기 때문에 Control Board가 없는 상태로 입고되었습니다.
고장난 부분은 Power Module이였기 때문입니다.
Control Board에 문제가 없다면 Parameter 설정을 하는 부담을 줄이기 위해 Control Board는 그대로 사용하는 것도 괜찮은 방법인 것 같습니다.

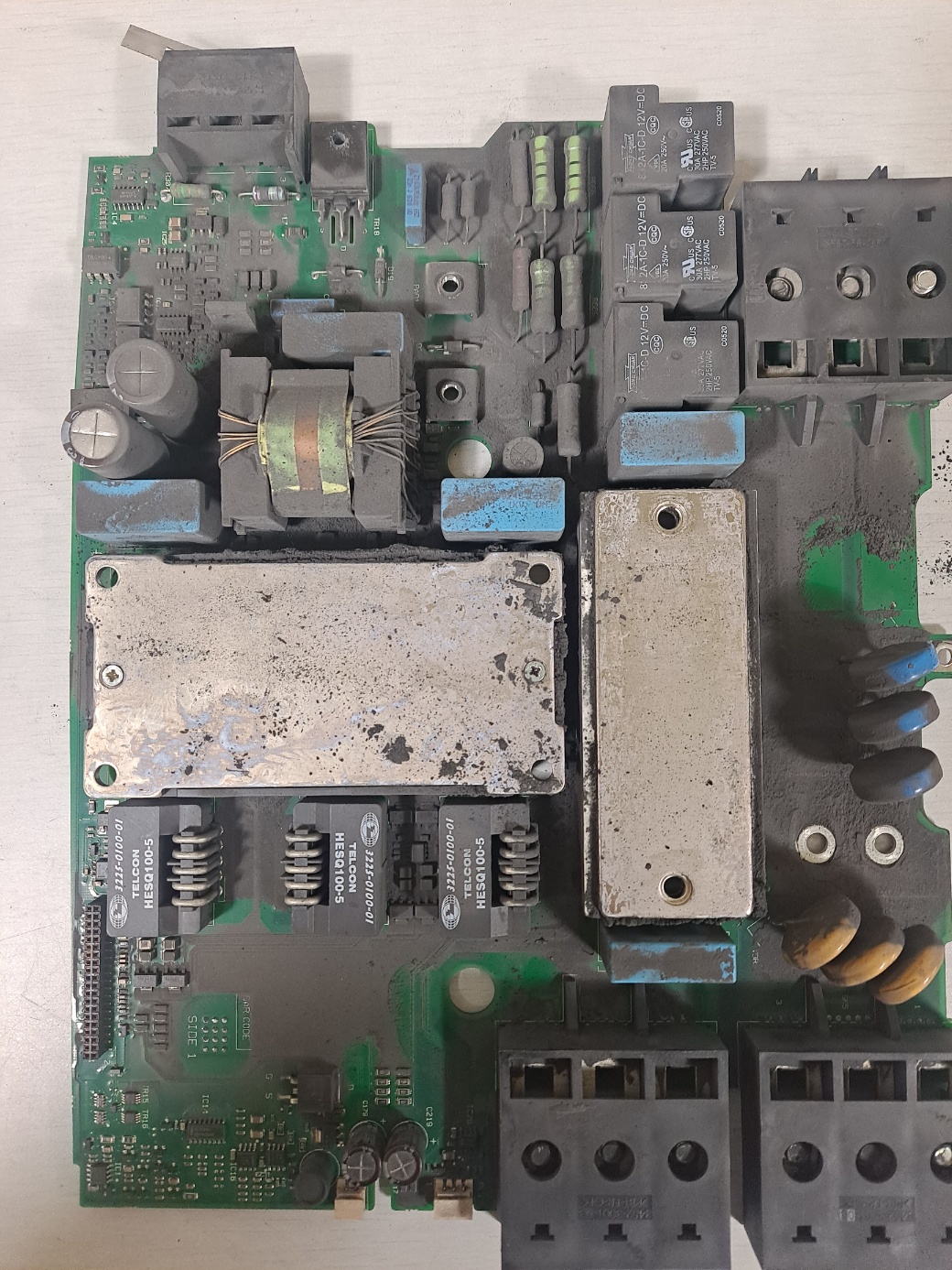

Power Module을 분리해 보니 분진이 검게 쌓여 있었습니다.
이런 상태로 습기가 침투하면 고전류가 흐르는 파워모듈은 절연이 파괴될 수 밖에 없습니다.
분진이 쌓이지 않게 매번 청소하는 것이 현실적으로 힘든 일입니다.
그렇기 때문에 기계장비를 놓기 전에 PANEL ROOM을 만들어 분진, 온습도에 관한 대비가 있었어야 합니다.

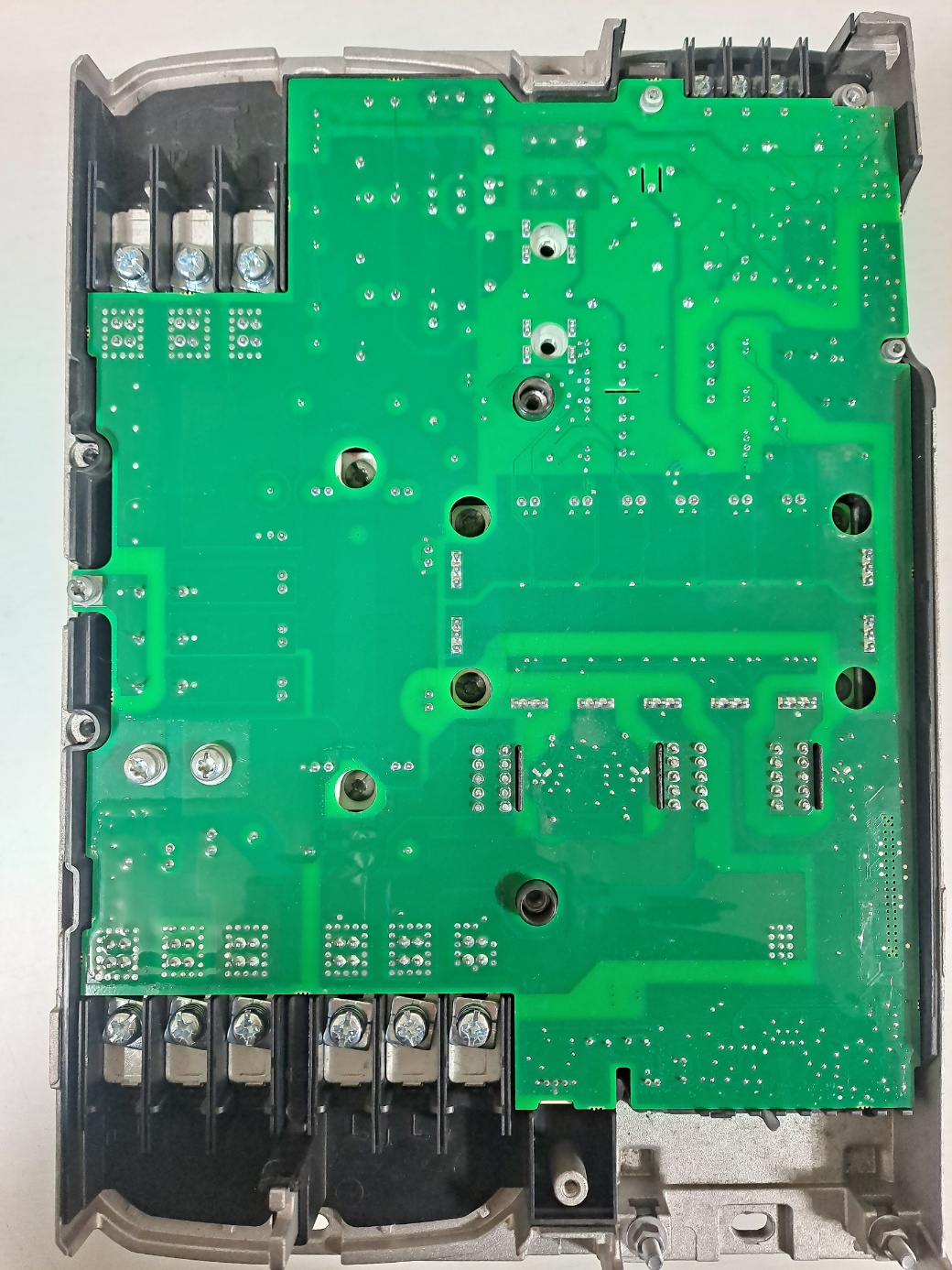

청소작업을 하고 새로운 정품 파워모듈을 장착했습니다.
분진으로 인해 냉각FAN도 동작을 하지 않았습니다.
냉각FAN도 새 것으로 교체했습니다.

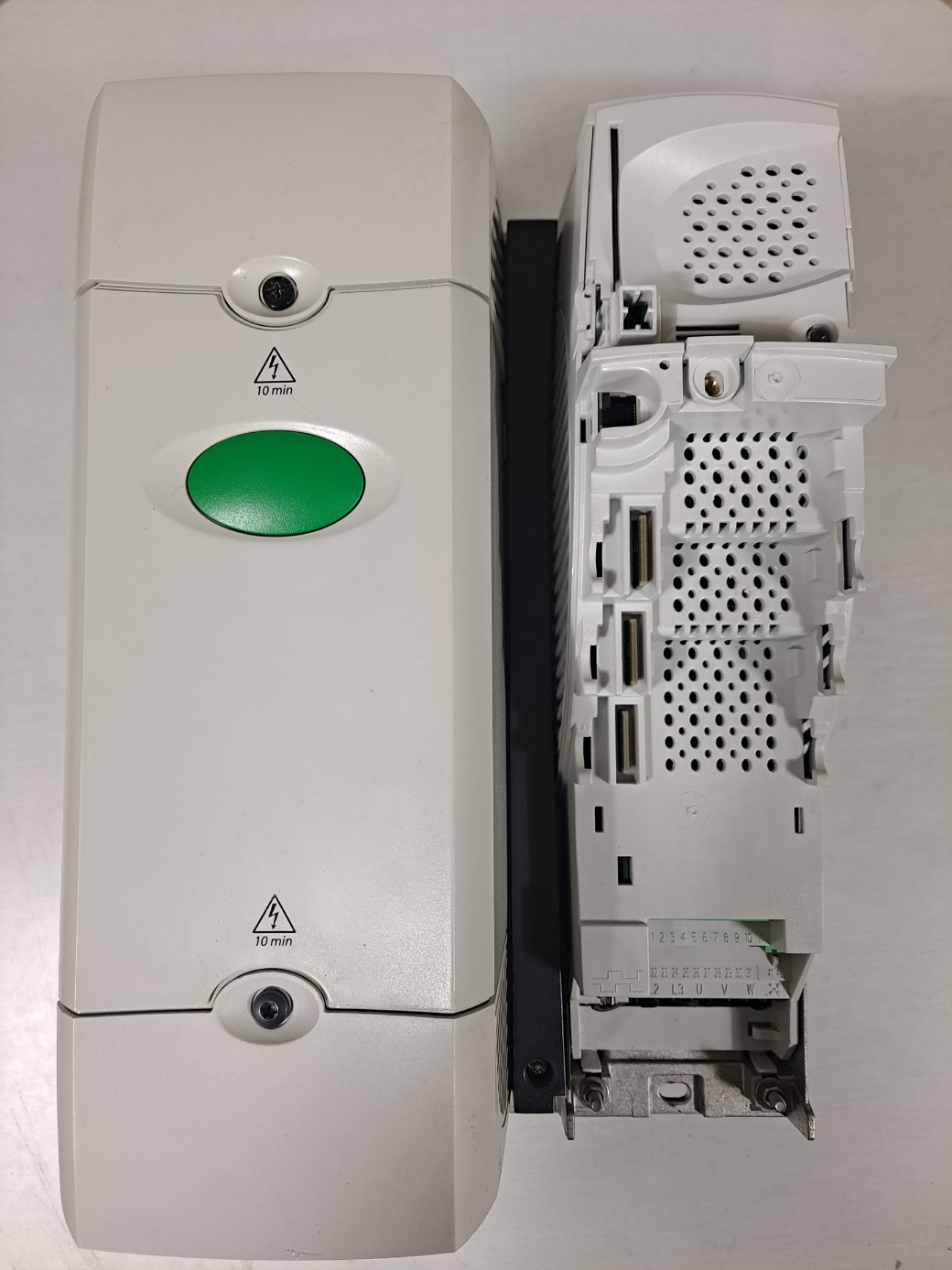

수리 후 정상작동 여부를 확인하기 위해서는 저희가 가지고 있는 Control Board를 장착해서 확인해야 했습니다.
모터를 가동하면서 새로 장착한 Power Module의 상태를 확인했습니다.
급격한 가감속에서의 속도 반응과 전압, 전류, 주파수의 변화량을 점검했습니다.
여러가지 체크 포인트에서 이상이 없음을 확인하고 수리를 마칠 수 있었습니다.
SP3401(15kW)과 같은 프레임은 SP3402(18.5kW), SP3403(22kW) 이렇게 세가지 용량이 있습니다.
