컨트롤테크닉스 (Control Techniques)의 고성능 AC 드라이브 소개입니다.
Unidrive M700시리즈는 M700과 M701, M702 3종이 있습니다.
기본으로 제공되는 통신이 Ethernet이냐 RS485냐에 따라, STO단자의 수량에 따라 M700, M701, M702가 구분됩니다.
오늘 보여 드리는 AC Drive는 M701시리즈입니다.
RS485를 기본 통신으로 하고, 하나의 STO단자를 제공합니다.

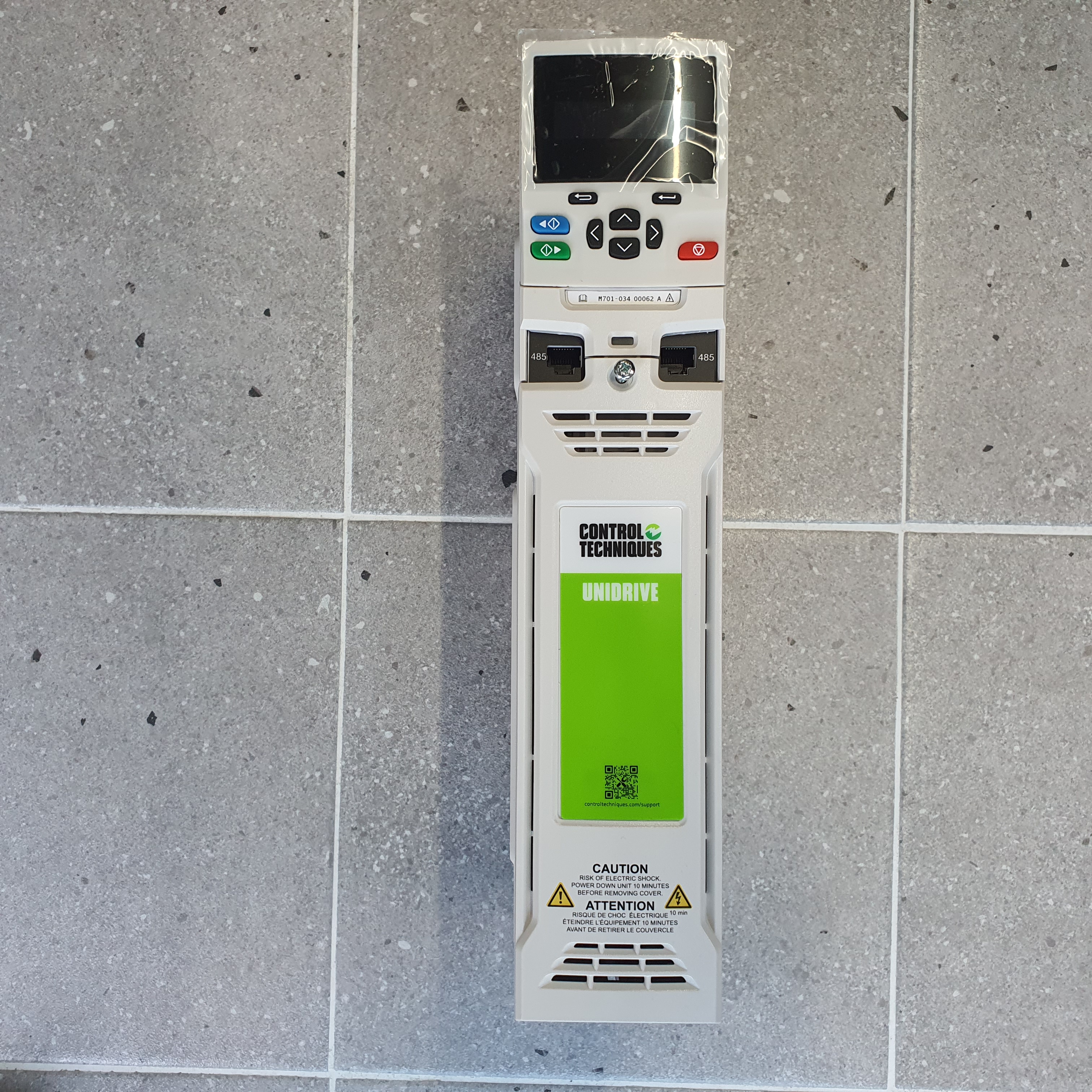

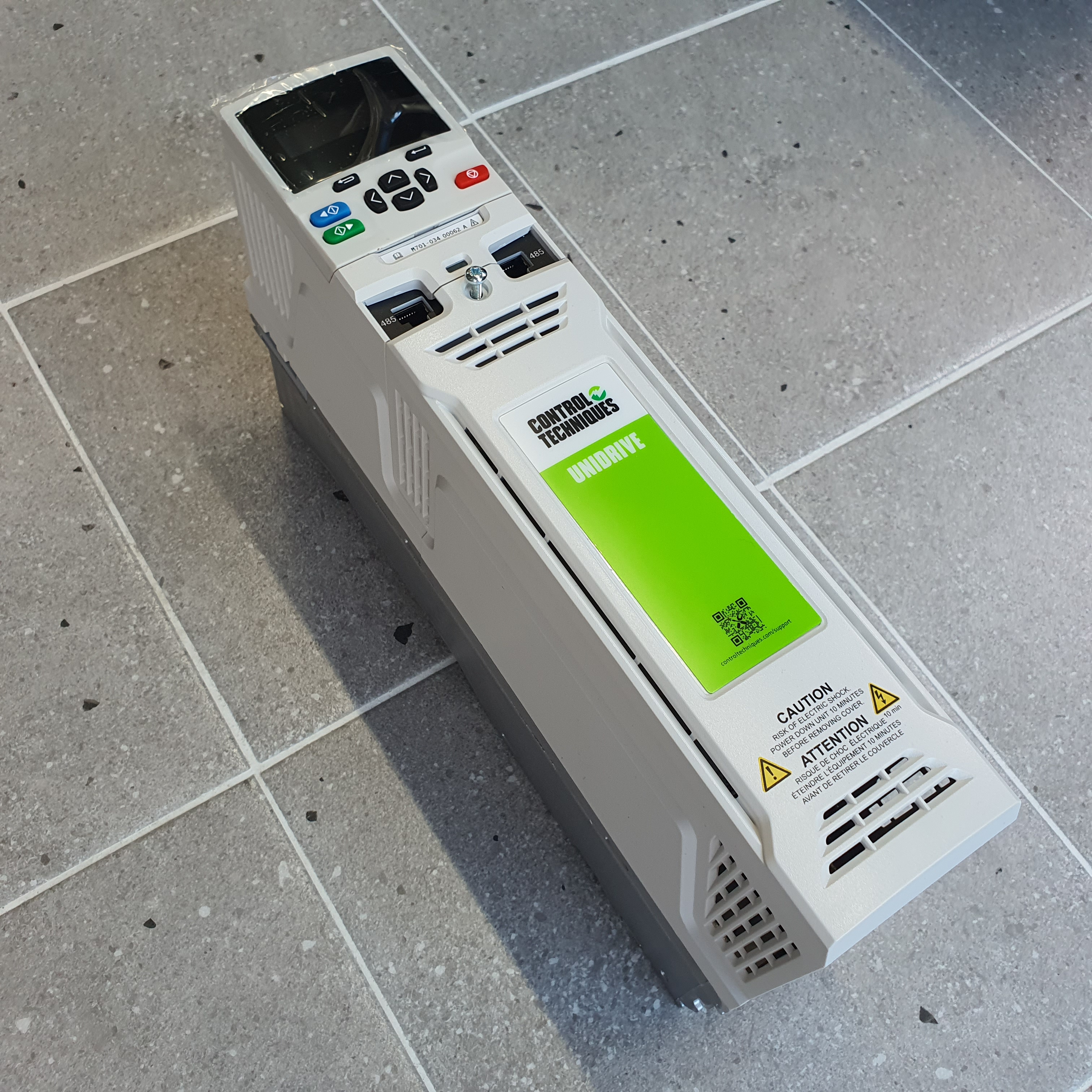

M701-034 00062 A (2.2kW 400V)은 세로로 길쭉한 모양으로 디자인되었는데 이것은 DC Bus를 연결해서 컴팩트한 공간설계를 하기 위한 것입니다.

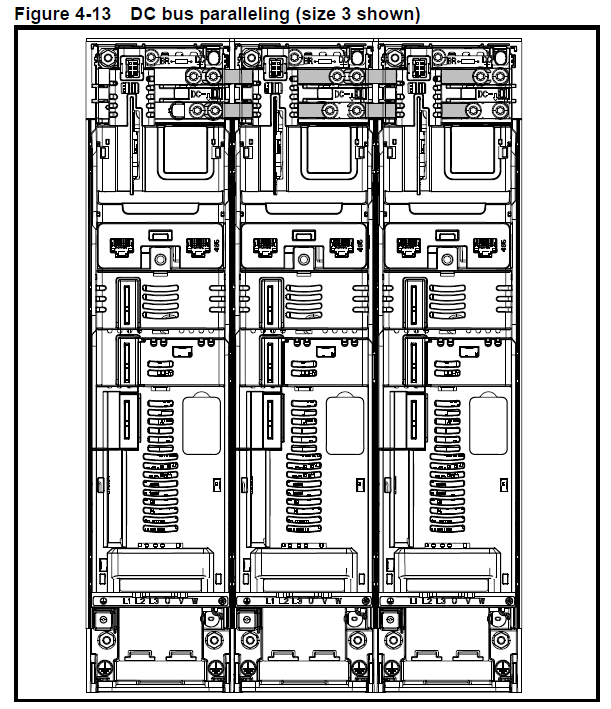

아래의 그림을 통해 쉽게 이해할 수 있습니다.
드라이브 상호간에 이격거리 없이 붙일 수 있는 것은 드라이브의 완벽한 냉각설계가 있기 때문에 가능한 것입니다.
Unidrive M701-034 00062 A는 다양한 options을 장착할 수 있는 인터페이스가 있습니다.
1) KI-Keypad
2) Option Module Slot1
3) Option Module Slot2
4) Option Module Slot3
5) CT Comms Cable (4500-0096)
6) Internal Braking Resistor
7) Smart Card

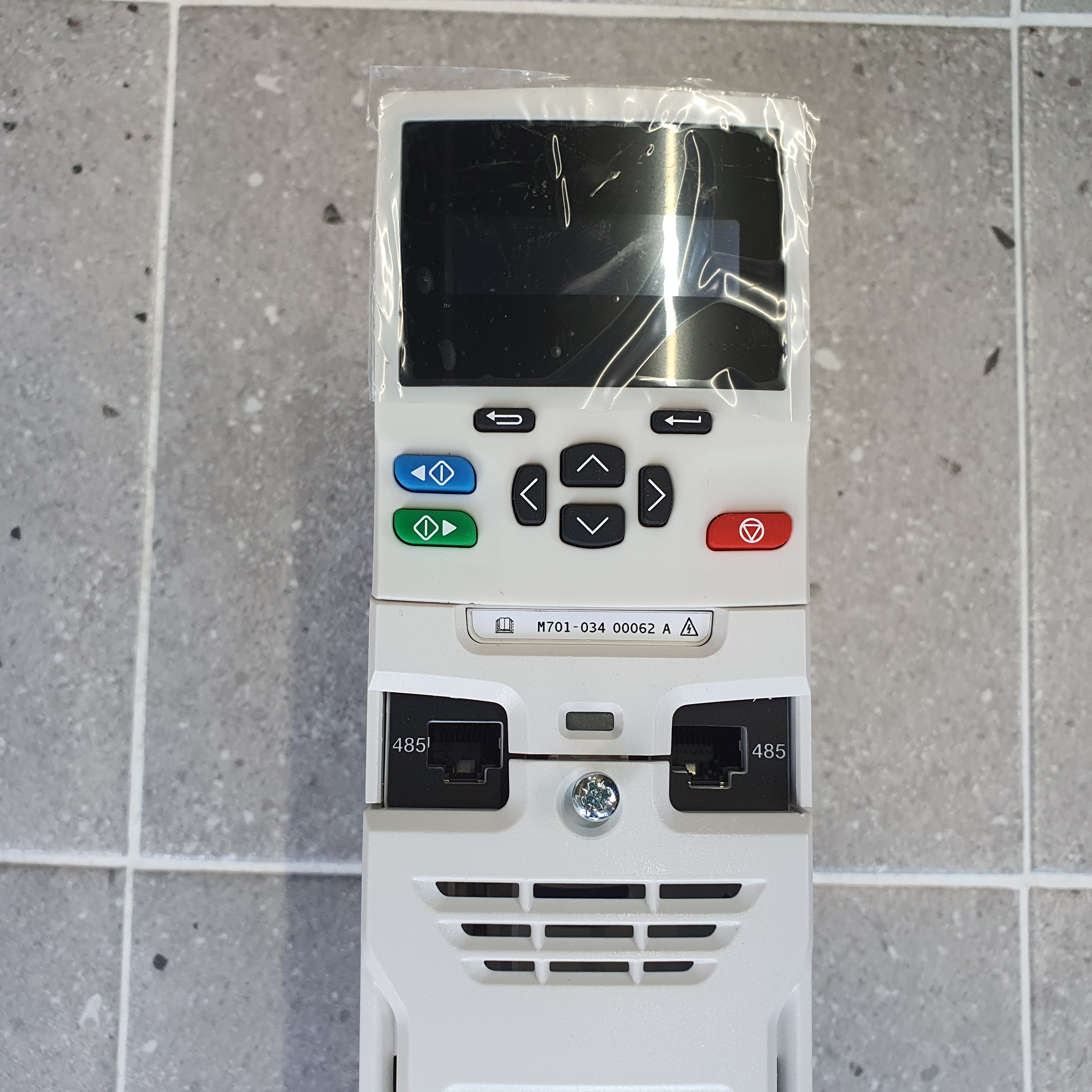

KI-Keypad를 장착한 모습입니다.
전면부에 RS485 통신Port가 보입니다.
이곳에 CT Comms Cable을 접속하면 Control Techniques에서 제공하는 다양한 소프트웨어를 활용할 수 있습니다.

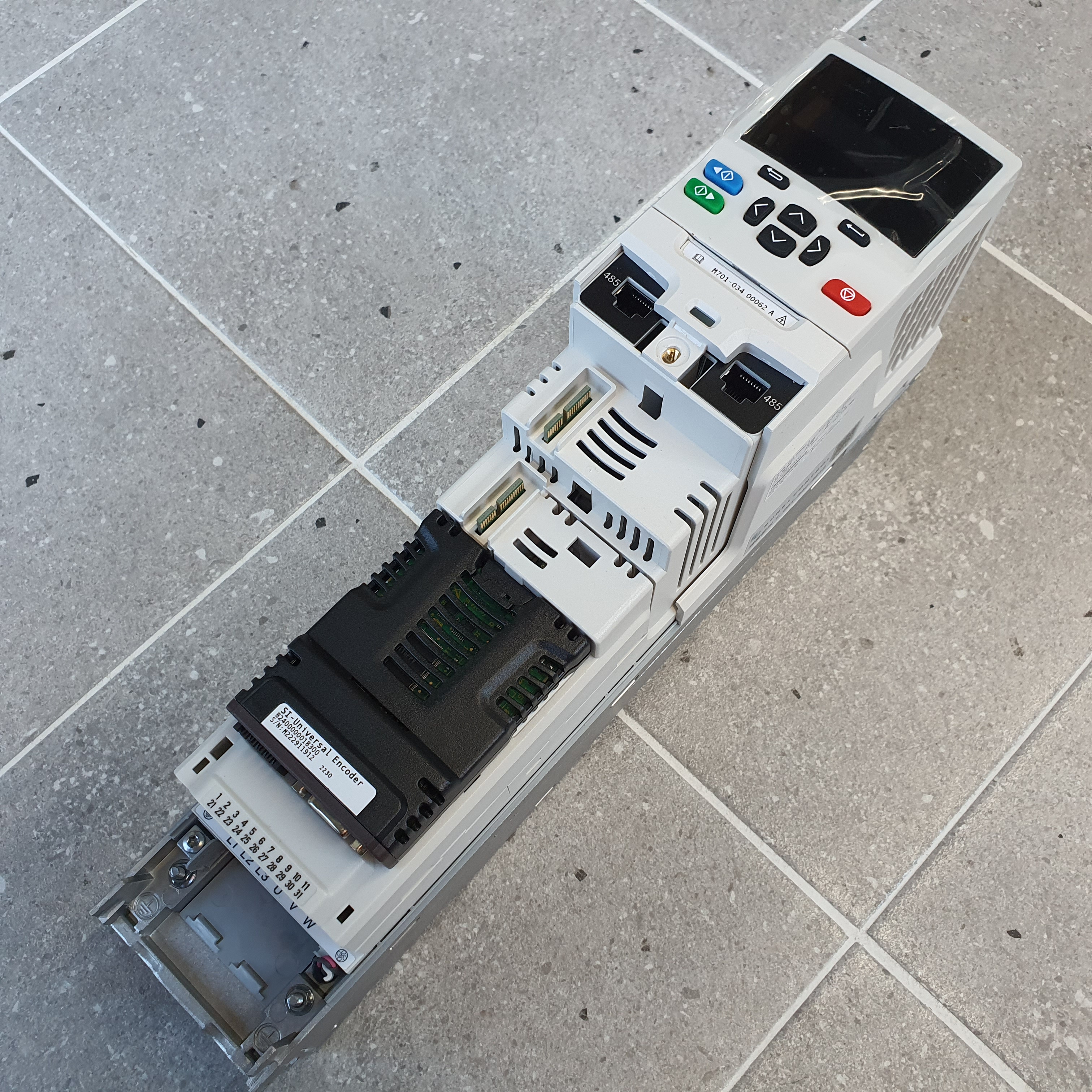

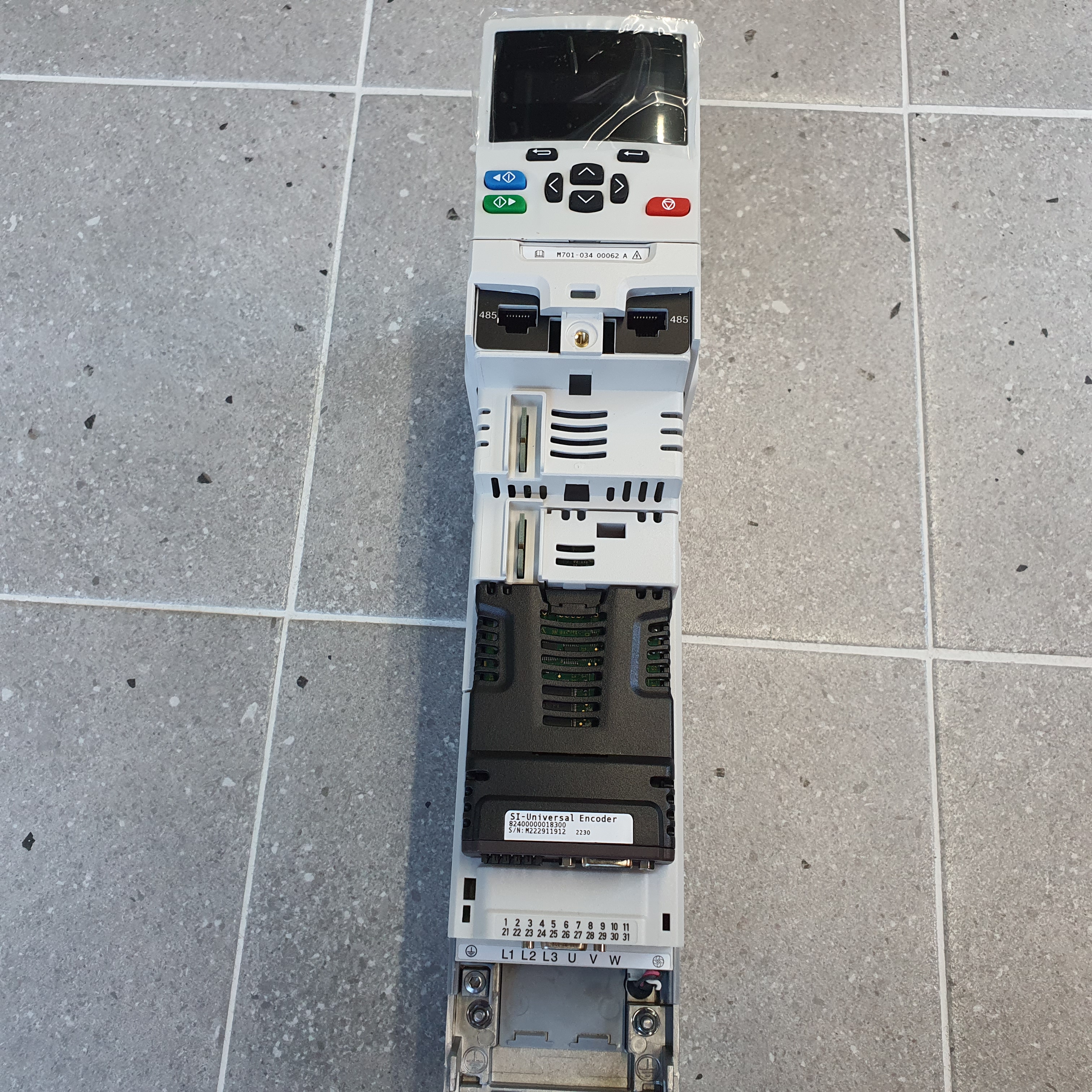

Option Slot3에 SI-Universal Encoder를 창착했습니다.
이제부터 Manu17에 SI-Universal Encoder Parameter가 자동으로 생성됩니다.
Unidrive M701은 예전 Unidrive SP와 같이 Option Slot, 통신방식, Smart Card기능등 상당히 유사한 구조로 되어 있습니다.
