[ MP75A4R 소개 ] NIDEC DRIVES, Control Techniques DC 드라이브 Mentor MP, MP74A4R, SM-Keypad, SM-I/O Lite, SM-Applications Plus 장착

Control Techniques DC 드리이브 Mentor MP 소개입니다.

Mentor MP는 Mentor II를 이어 출시된 DC Drive입니다.

외형은 Mentor II와는 전혀 다르며, Parameter 구조는 Unidrive SP와 비슷합니다.

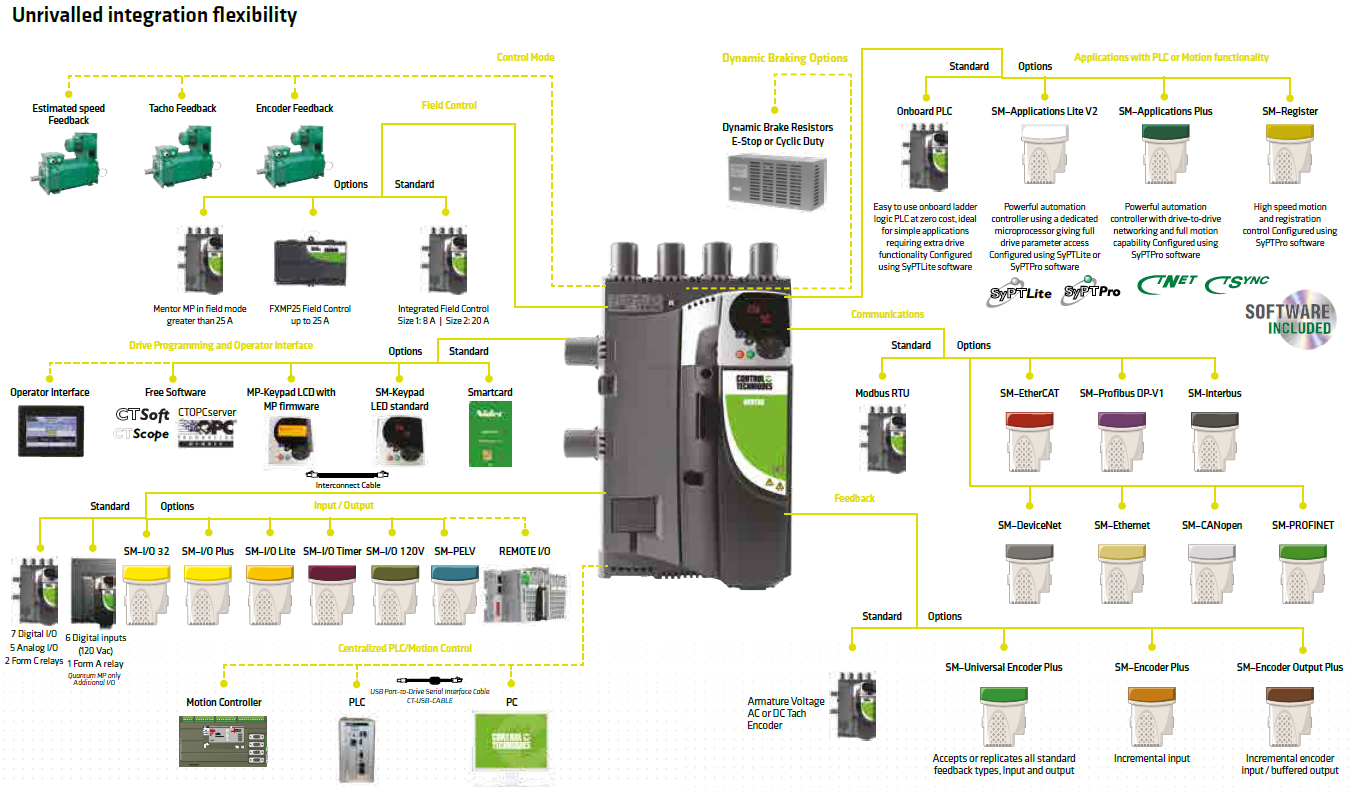

옵션 모듈은 Mentor MP와 Unidrive SP, Digtax ST에서 완벽하게 호환됩니다.

아래의 다양한 옵션들은 Unidrive SP, Digtax ST에서 그대로 사용할 수 있습니다.

최적의 성능과 유연한 시스템 인터페이스 기능을 갖춘 Mentor MP를 사용하면 모터의 성능을 극대화하고 시스템 신뢰성을 향상시킬 수 있습니다.

이더넷 및 필드버스 네트워크를 사용하여 최신 제어 장비와 디지털 방식으로 인터페이스합니다.

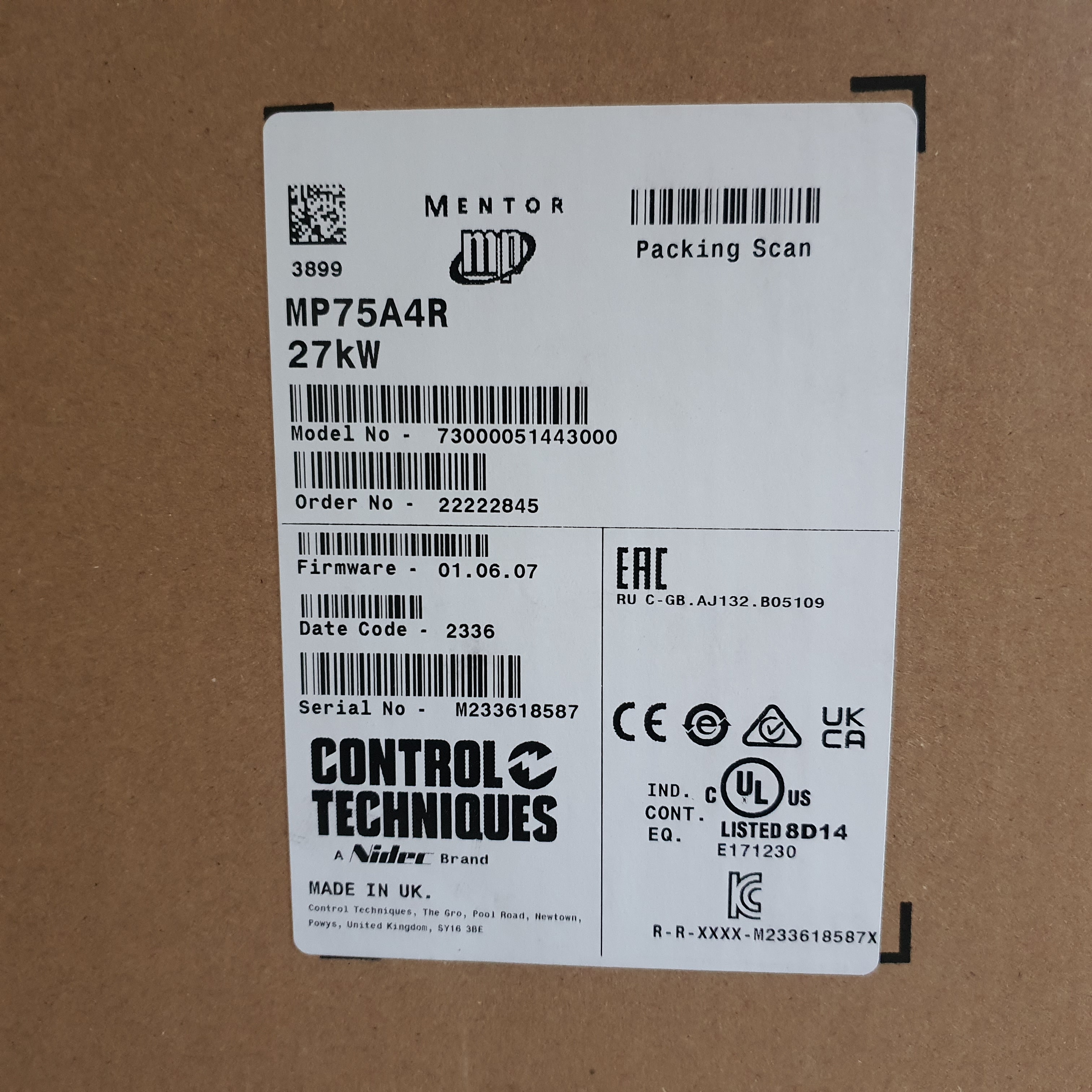

MP75A4R

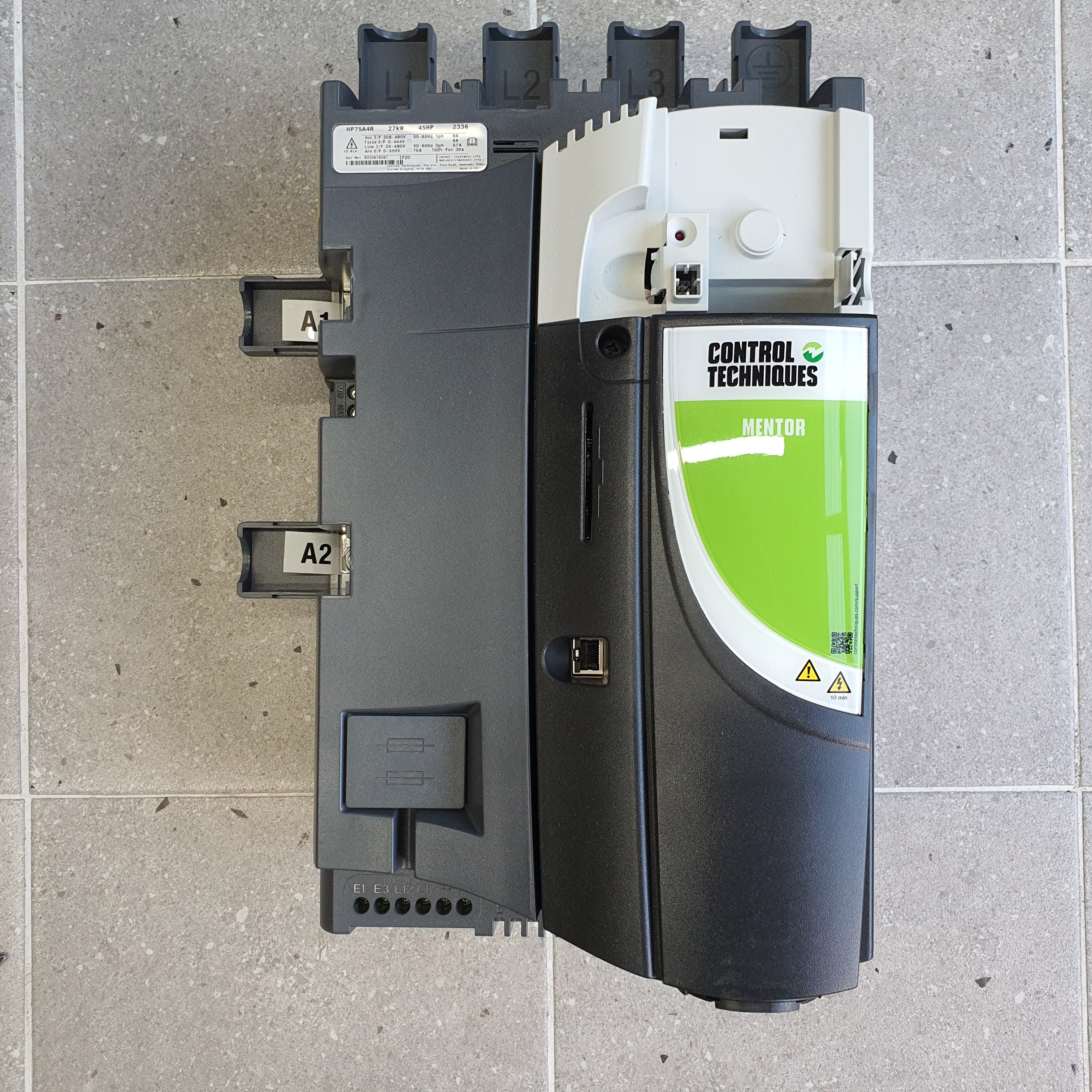

보시는 드라이브는 Mentor MP75A4R (75A 4Q)입니다.

Mentor MP 중에서 가장 작은 Frame 1A입니다.

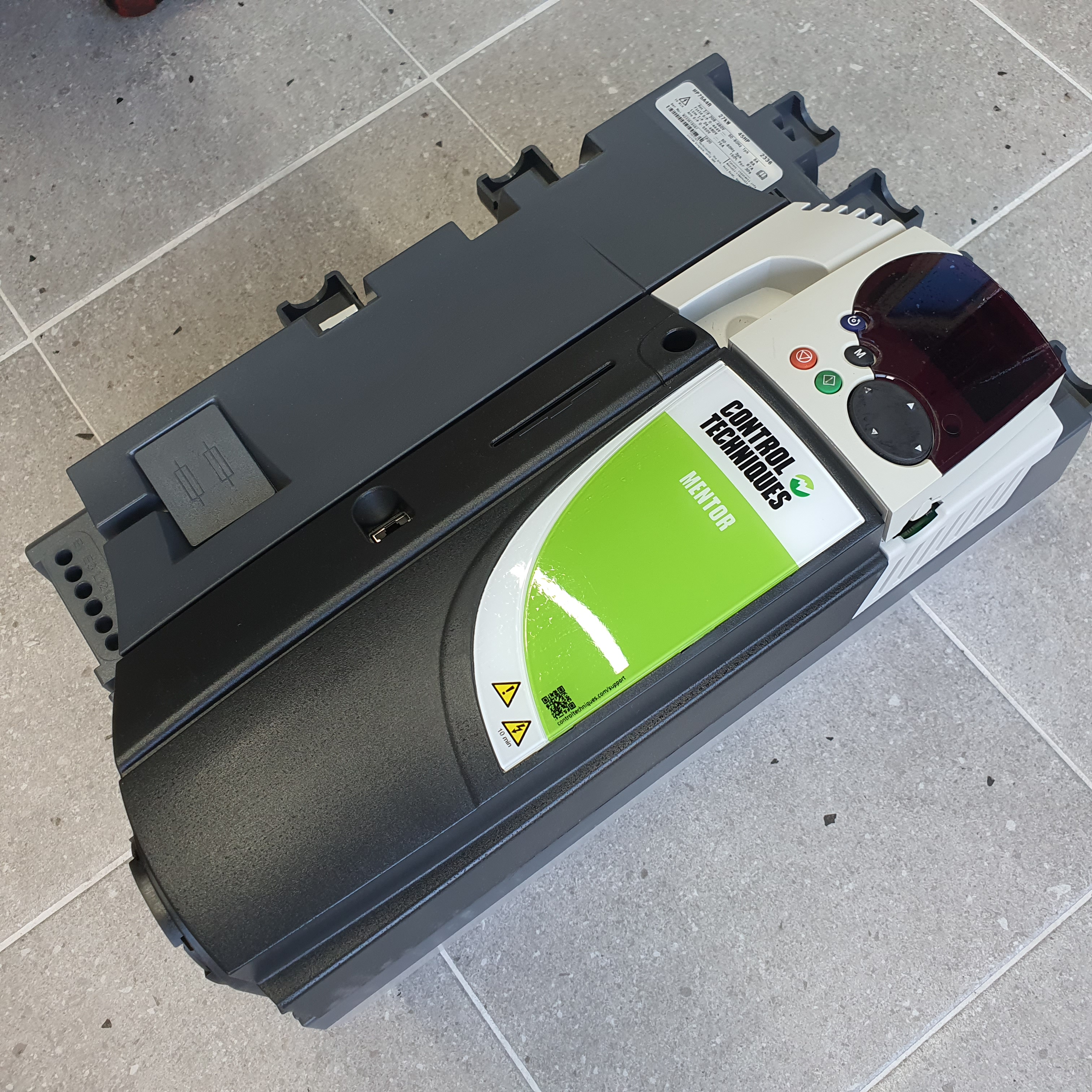

Keypad 장착

Keypad는 LED, LCD 두가지 중 선택 가능합니다.

LCD는 LED에 비해 더 많은 정보를 표시합니다.

AC전원 입력

입력 전원 단자는 드라이브 상부에 위치하고 있고, 전원은 24-480Vac -10% +10%, 50Hz, 60Hz 입니다.

아마추어

아마추어 단자는 드라이브 좌측에 위치하고 있습니다.

필드 컨트롤

필드 컨트롤 단자대입니다.

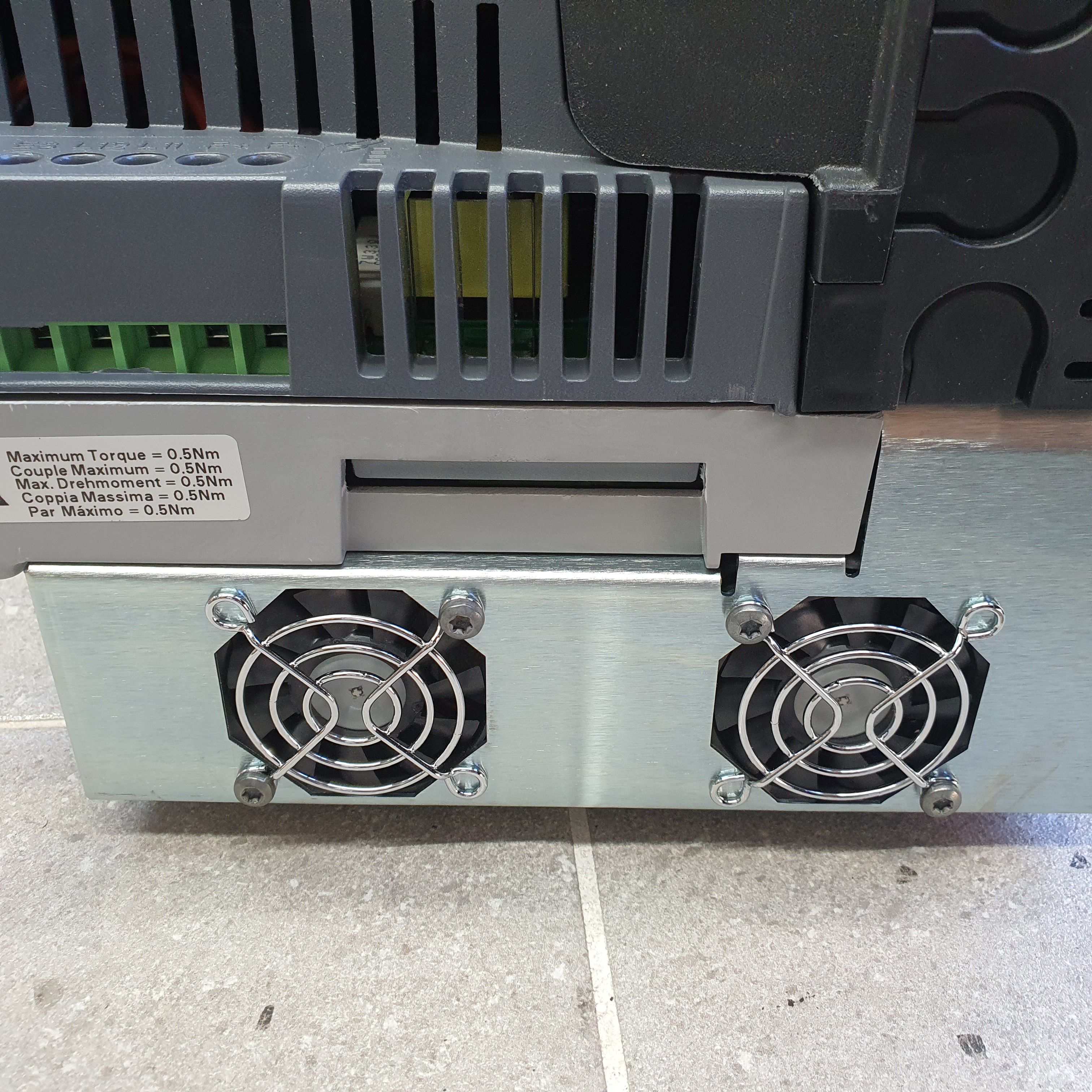

냉각 FAN

2개의 냉각 FAN으로 강력한 냉각 효과가 있습니다.

옵션 슬롯

Unidrive SP와 마찬가지로 3개의 옵션 슬롯을 제공합니다.

스마트카드 기능도 Unidrive SP와 같습니다.

1개의 RS485 통신 Port를 제공하며 Modbus RTU 프로토콜을 지원합니다.

옵션 모듈 장착

SM-Applications Plus(녹색)와 SM-I/O Lite(노랑)를 장착한 모습입니다.
