SM-I/O PLUS 소개입니다.

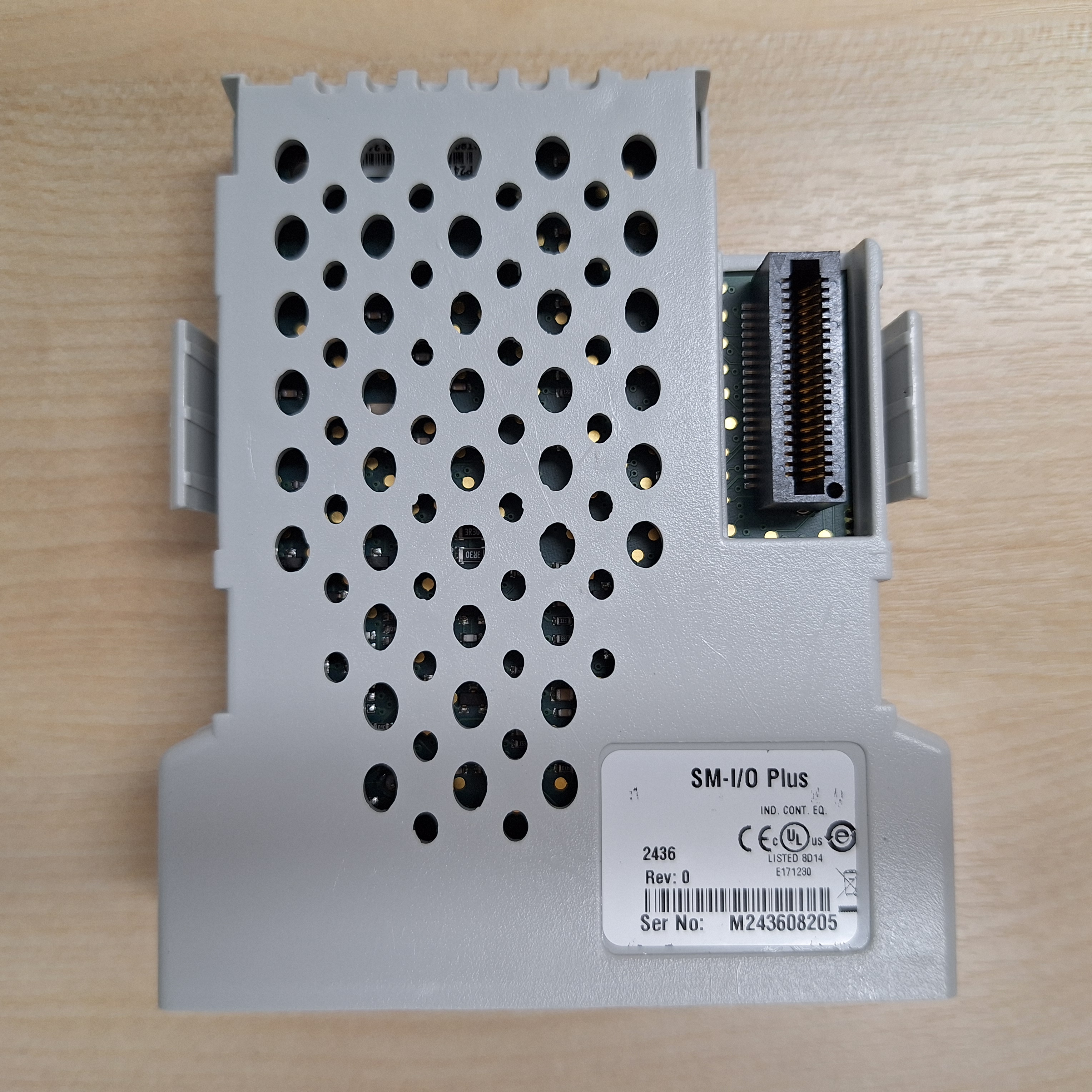

SM-IO PLUS는 Unidrive SP, Digitax ST, Mentor MP에서 공통으로 사용하는 입력, 출력 단자 확장 옵션 모듈입니다.
SM-I/O PLUS는 디지털 입력 3개, 디지털 입/출력 선택 3개, 아날로그 입력 2개, 아날로그 출력 1개, 릴레이 2개의 단자대를 제공합니다.
| 기능 | 수량 |
| 디지털 입력 | 3 |
3개의 단자는 디지털 입력 전용으로 사용되며 기능은 다음과 같습니다
- 선택된 논리 감지는 양수 또는 음수일 수 있습니다.
- 각 입력의 논리 상태는 RO(Read Only) 파라미터에서 모니터링됩니다.
- 논리 상태는 반전될 수 있습니다.
- 디지털 입력은 적합한 대상 비트 매개변수로 프로그래밍될 수 있습니다.
| 기능 | 수량 |
| 프로그래밍 가능한 디지털 입력/출력 |
3 |
3개의 단자는 디지털 입력 또는 출력으로 프로그래밍할 수 있으며, 이들 단자의 기능은 다음과 같습니다.
입력 선택시,
- 선택된 논리 감지는 양수 또는 음수일 수 있습니다.
- 각 입력 논리 상태는 RO 파라미터에서 모니터링됩니다.
- 논리 상태는 반전될 수 있습니다.
- 디지털 입력은 적합한 대상 비트 매개변수로 프로그래밍될 수 있습니다.
출력 선택시,
- 각 출력 논리 상태는 RO 파라미터에서 모니터링됩니다.
- 논리 상태는 반전될 수 있습니다.
- 디지털 출력은 적합한 대상 비트 매개변수에서 제공될 수 있습니다.
- 트랜지스터 출력은 전류만 공급할 수 있습니다.
- 최대 출력 전류는 24V에서 240mA이며, 이를 초과하는 경우 디지털 출력 과부하 트립이 발생합니다.
| 기능 | 수량 |
| 아날로그 전압 입력 | 2 |
두 개의 단자는 전용 아날로그 입력이며, 이러한 입력의 기능은 다음과 같습니다.
- 두 아날로그 입력 모두 0~±9.8Vdc의 전압 모드로 작동합니다.
- 아날로그 입력 신호에 스케일링을 적용할 수 있습니다.
- 아날로그 입력 신호는 반전될 수 있습니다.
- 아날로그 입력은 적합한 대상 매개변수로 프로그래밍될 수 있습니다.
| 기능 | 수량 |
| 아날로그 전압 출력 | 1 |
한 개의 단자는 전용 아날로그 출력이며, 출력의 기능은 다음과 같습니다.
- 아날로그 출력은 적합한 소스의 값을 전달하는 데 사용할 수 있습니다.
- 아날로그 출력은 0~±10Vdc 전압 모드로 작동합니다.
- 적절한 소스 매개변수가 아날로그 출력에 할당됩니다.
- 아날로그 출력 신호에 스케일링을 적용할 수 있습니다.
| 기능 | 수량 |
| 릴레이 | 2 |
릴레이는 적절한 매개변수의 논리 상태를 외부로 전달하는 데 사용할 수 있습니다.
- 각 릴레이에 적합한 소스 매개변수가 할당됩니다.
- 논리 상태는 반전될 수 있습니다.
- 릴레이 상태는 매개변수에 의해 모니터링됩니다.
- 접점의 최대 전류 정격 : 240Vac 2A / 30Vdc 3A 저항 부하 / 30Vdc 0.5A 유도 부하

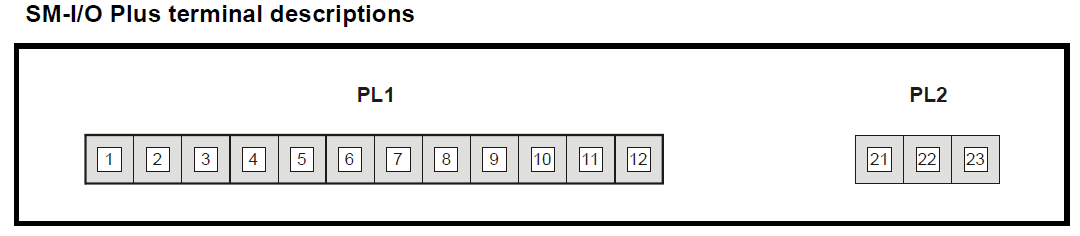

| PL1 | 기능 |
| T1 | 0V Common |
| T2 | 디지털 입/출력 1 |
| T3 | 디지털 입/출력 2 |
| T4 | 디지털 입/출력 3 |
| T5 | 0V Common |
| T6 | 디지털 입력 4 |
| T7 | 디지털 입력 5 |
| T8 | 디지털 입력 6 |
| T9 | 아날로그 입력 4 |
| T10 | 아날로그 입력 5 |
| T11 | 0V Common |
| T12 | 아날로그 출력 3 |
| PL2 | 기능 |
| T21 | 릴레이 1 |
| T22 | 릴레이 공통 |
| T23 | 릴레이 2 |

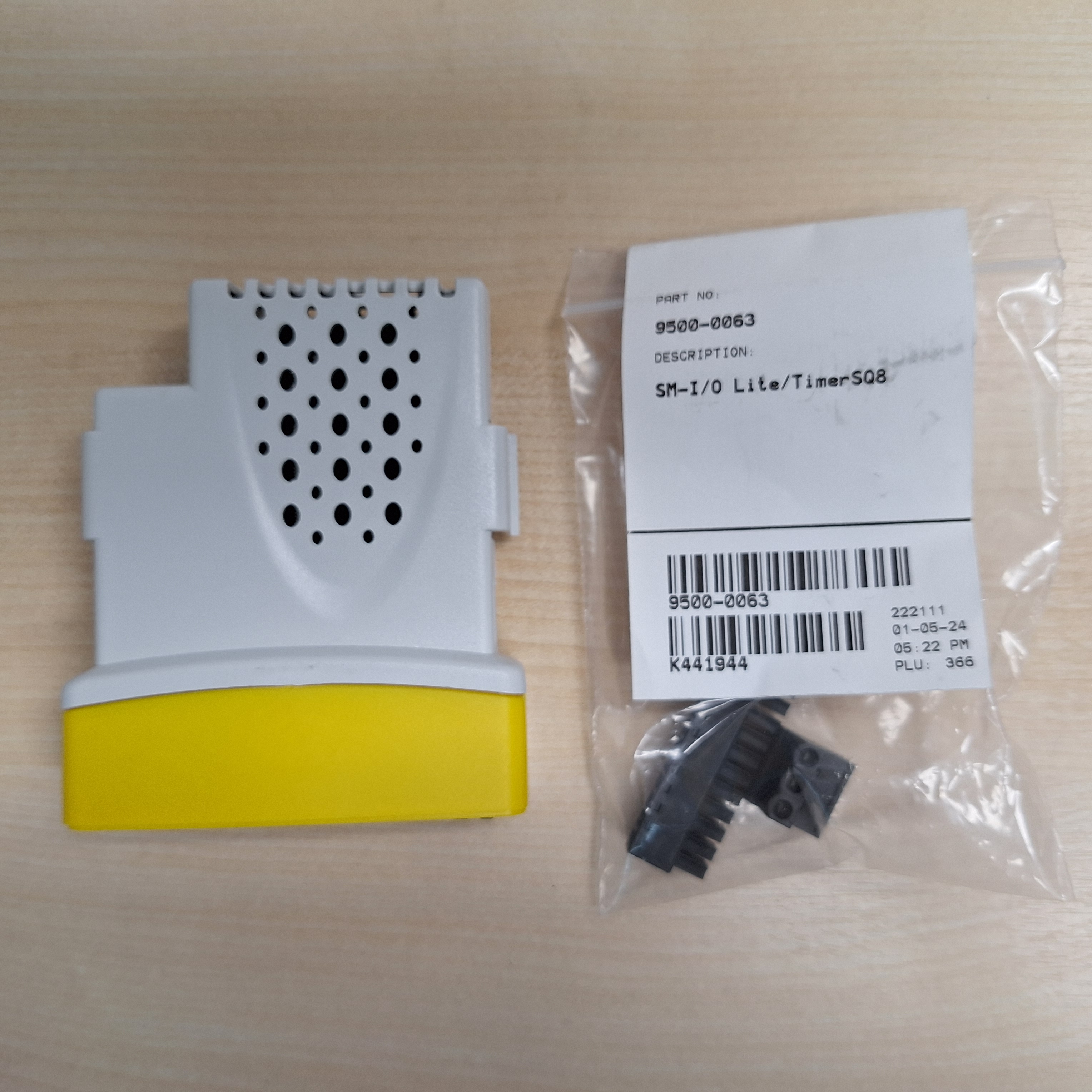

Unidrive SP, Digitax ST, Mentor MP에서 사용할 수 있는 옵션 모듈은 아래와 같이 색상별로 기능이 구분되어 있고, 보다 다양한 기능의 옵션 모듈이 준비되어 있습니다.
