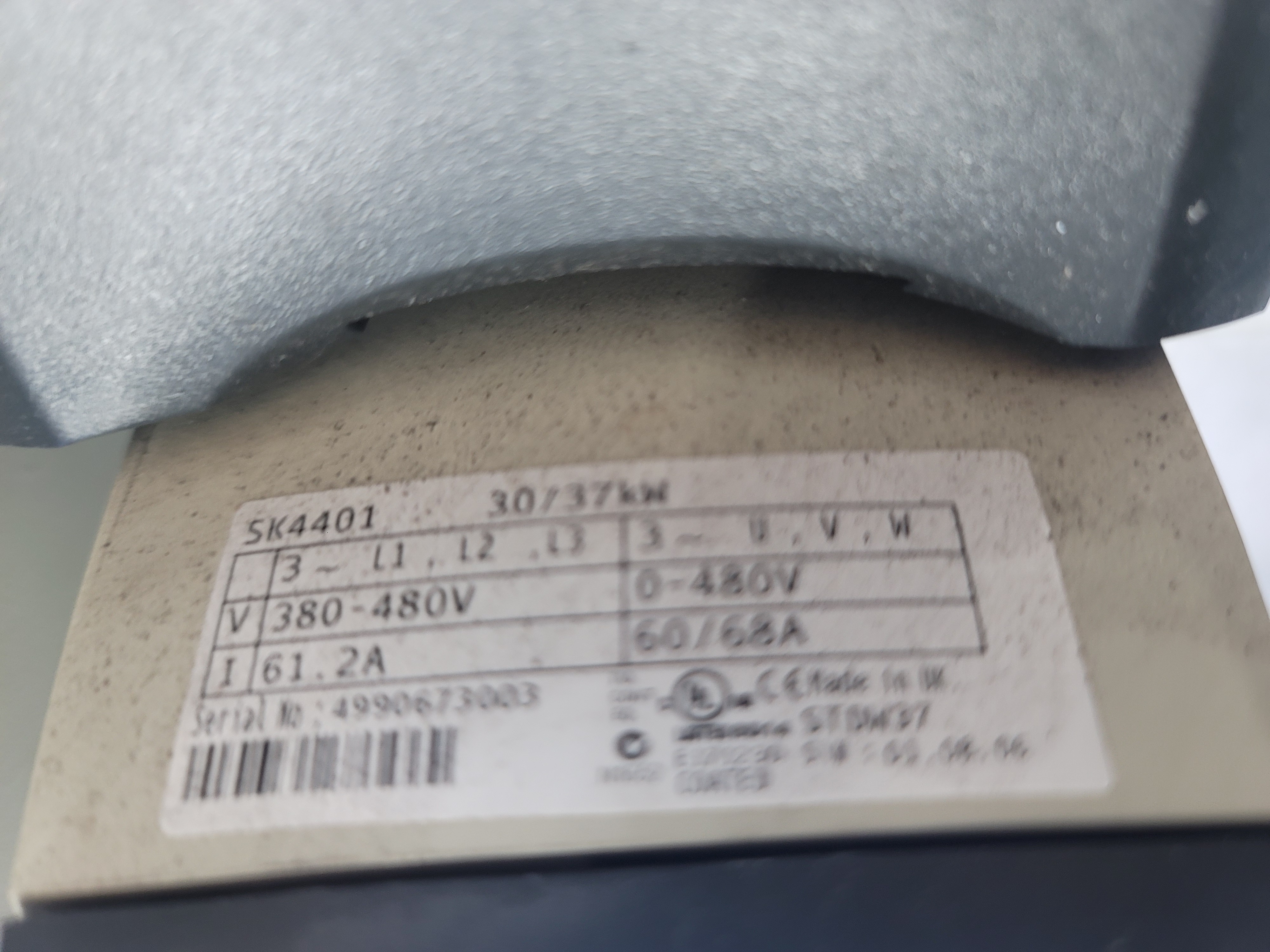

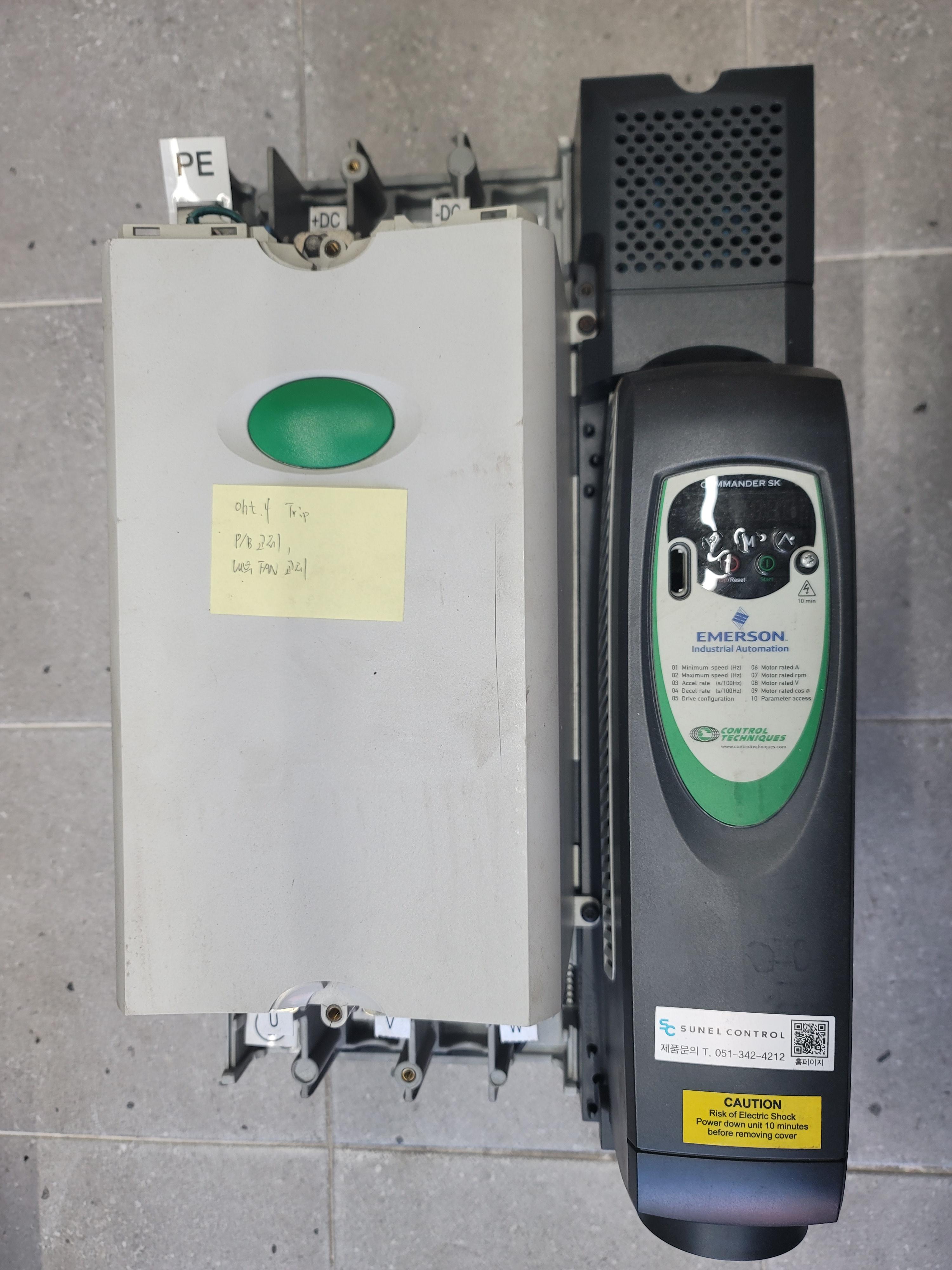

EMERSON 인버터 COMMANDER SK4401 (30kW 400V) 수리입니다.
SK4401은 중부하에서 30kW, 경부하에서 37kW로 사용할 수 있습니다.
대부분의 경우 헤비듀티의 용량 30kW로 보시면 됩니다.
SK4401은 Oht4.P trip으로 고장 접수되었습니다.
Oht4.P 트립은 size 4 이상에서 발생하는 트립입니다.
용량으로 보면 30kW SK4401, 37kW SK4402, 45kW SK4403, 55kW SK5401, 75kW SK5402, 90kW SK6401, 110kW SK6402가 Oht4.P 트립이 발생할 수 있습니다.
| Oht4.P | 전원 모듈 정류기에서 온도 이상 또는 입력 수누버 저항의 온도 이상 |
| 102 | - 전원 전압 공급 불균형 점검 - DC 드라이브의 노치와 같은 공급 장애가 있는지 확인 - 큐비클/드라이브 FAN이 올바르게 작동하는지 점검 - 큐비클 환기 통로 확인 - 큐비클 도어 필터 확인 - 가속/감속 속도 감소시킬 것 - 드라이브 전환 빈도 감소시킬 것 - 모터 부하 감소시킬 것 - 한국 서비스센터에 수리 의뢰 |
위의 점검 포인트에서 문제가 없을 것 경우에는 하드웨어 고장(파워 보드)으로 볼 수 있습니다.

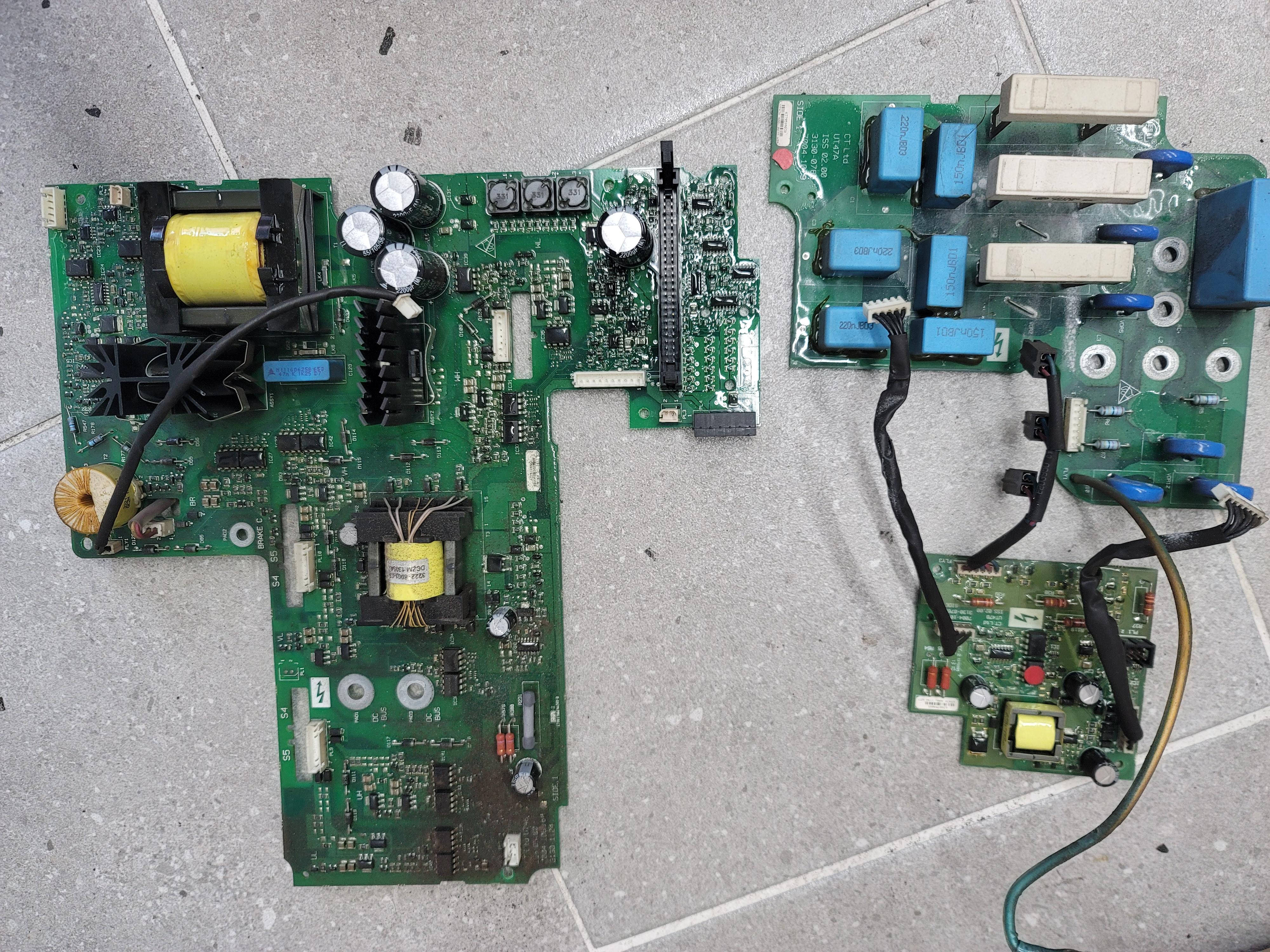

문제가 되는 Power Board를 철거했습니다.
영국 본사로부터 공수한 SK4401 Power Board를 준비했습니다.
Power Board 교체 작업이 마무리되면 절연 확인을 거쳐 전원을 투입합니다.
전원이 투입되면 우선적으로 Control Board에 저장된 파라미터 데이터를 백업 받아 훗날 있을지 모를 상황에 대비합니다.
데이터는 고객별, 기계명으로 구분하여 잘 관리되고 있습니다.
모터를 가동하면서 모터의 소음, 진동과 같은 부분과 계측기를 통한 측정, 인버터 파라미터 모니터링을 통한 점검을 통해 정상 여부를 판단합니다.
체크리스트의 모든 항목에 문제가 없을 경우 수리 작업을 마무리합니다.
