파카 590P용 엔코더 옵션 보드 AH387775U001을 사용하여 엔코더를 모터 컨트롤러에 직접 연결하는 경우 매우 정확한 속도 피드백을 제공합니다.
3개의 stand-offs와 보드에 내장된 10pin 인터페이스 커넥터를 통해 주제어 보드에 직접 장착됩니다.
엔코더 옵션 보드는 다음과 같은 장점을 제공합니다.
- 채널 A 및 B에 대한 두 개의 광학적으로 분리된 차동 입력이 포합되어 있습니다.
- 엔코더를 제어 보드에 인터페이스하기 위한 디코딩 로직
- 고정 또는 고객 조정 전압, 절연 엔코더 전원 공급 장치 제공
엔코더 옵션 보드는 5, 12, 15 및 24Vdc의 표준 공급 전압을 사용할 수 있습니다.
다른 전압이 필요한 애플리케이션의 경우 AH387775U001을 사용해 출력 전압 설정을 조정할 수 있습니다.
- 드라이브에 엔코더 옵션 보드를 설치합니다. 아직 엔코더를 연결하지 마세요.
- 드라이브의 전원을 켭니다.

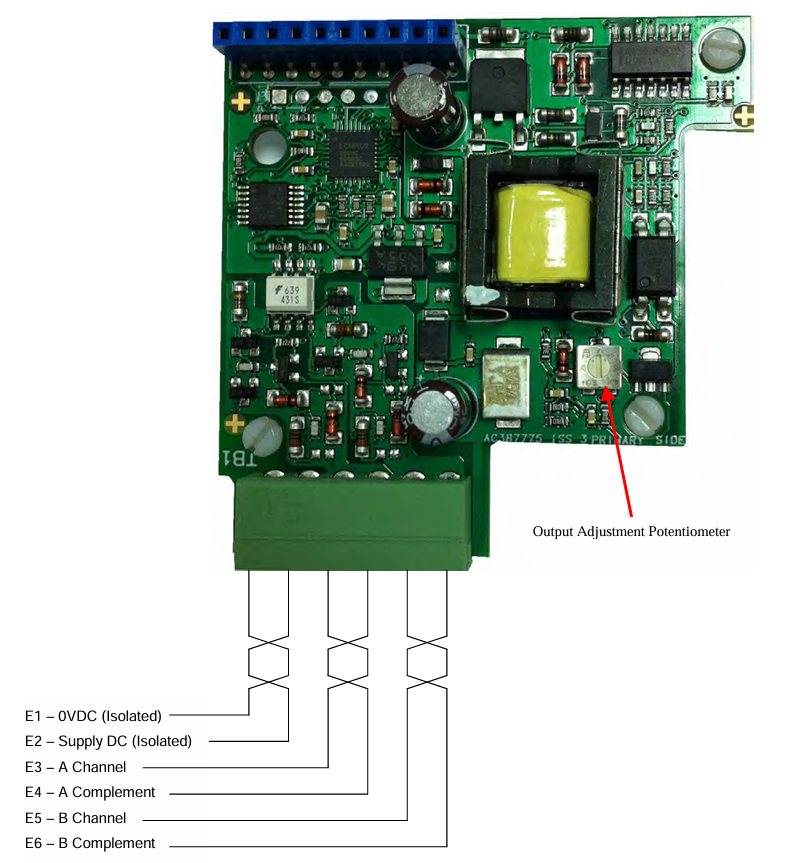

- 단자 E1과 E2 사이의 전압을 측정합니다. 이 전압은 5V에서 30V까지 다양합니다.
- 원하는 출력 전압에 도달할 때까지 볼륨을 조정합니다. 볼륨은 시계 방향으로 돌리면 출력 전압이 증가합니다.
- 엔코더를 연결하고 엔코더 단자의 전압을 다시 확인하세요.
참고>
- 전압이 1볼트 이상 떨어지면 라인에 과도한 전압 강하가 있는지 엔코더 배선을 점검해서 보상 조정하는 것을 권장합니다.
- 엔코더 옵션 보드나 모터 컨트롤러가 엔코더에 충분한 전원을 공급할 수 없는 경우 외부 전원 공급 장치를 사용할 수 있습니다. 전원은 접지에서 분리되어야 합니다. 즉, 0Vdc도 +Vdc도 접지에 연결해서는 안 됩니다.
- 엔코더 옵션 보드에 대한 모든 배선은 차폐 케이블을 사용해야 합니다. 전체 차폐 케이블 또는 각 개별 케이블이 사용될 수 있습니다. 접지 연결은 가능한 경우에만 수신기 끝에서 이루어져야 하며, 스타 구성이어야 합니다. 신호 수준이 낮기 때문에 옵션 보드에 엔코더를 배선할 때 특별히 주의해야 합니다.
