Nidec의 Unidrive M702-0440150A 드라이브에 통신 모듈로 사용되는 SI-Profibus의 통신 불량 문제로 현장을 방문했습니다.

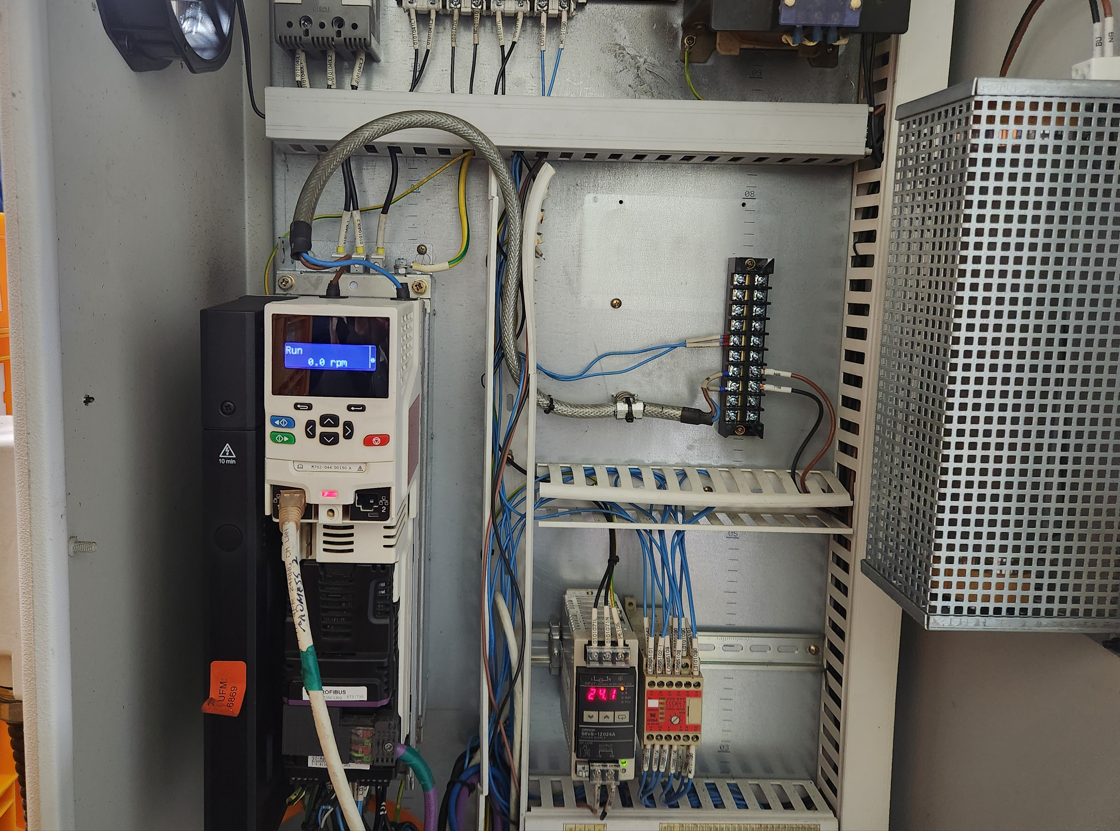

M702-0440 00150 A (5.5kW 400V) 드라이브는 Servo Motor 제어용으로 사용됩니다.

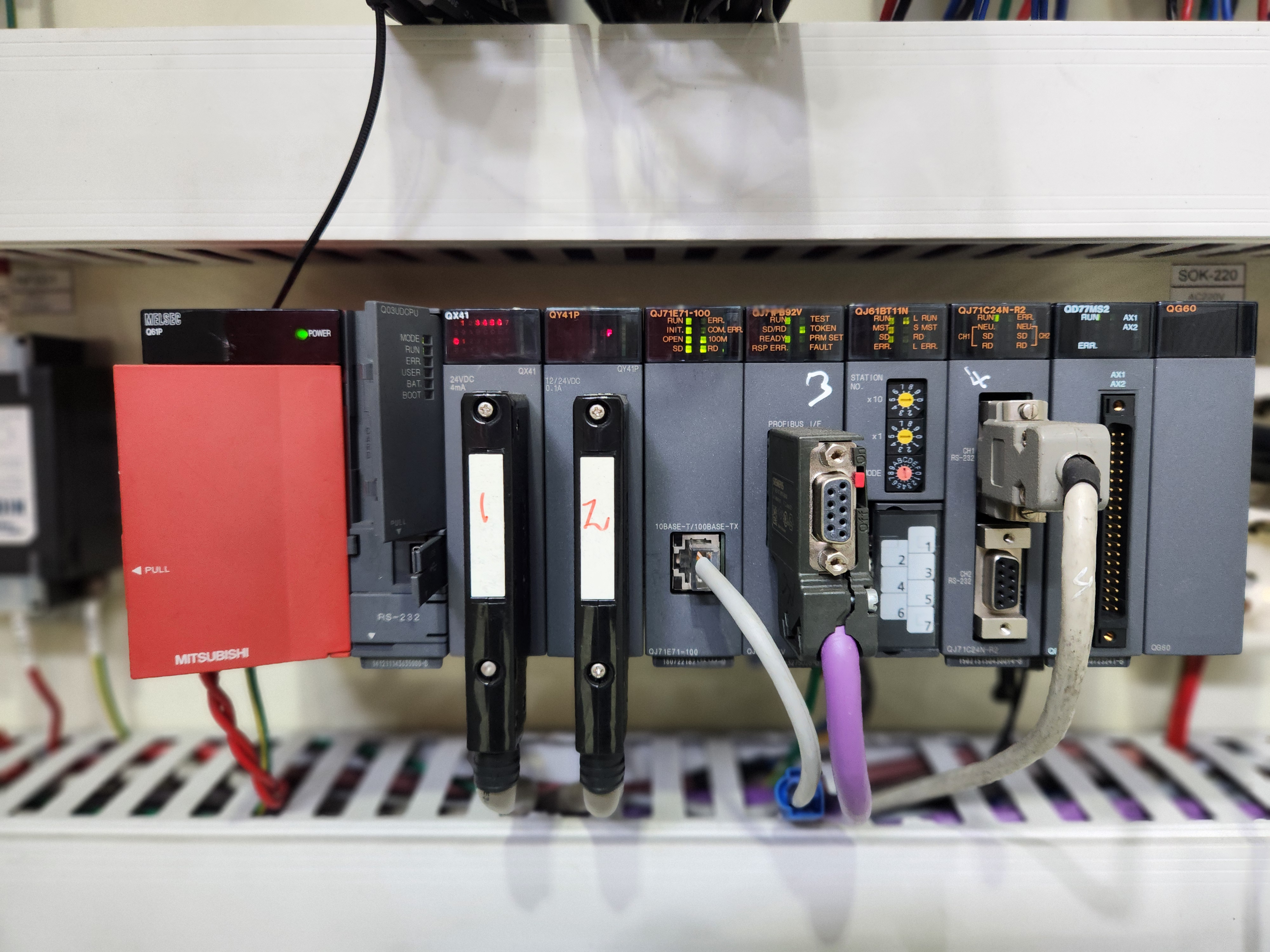

SI-Profibus 통신 모듈은 PLC와 연결되어 고속 통신으로 드라이브와 통신을 합니다.

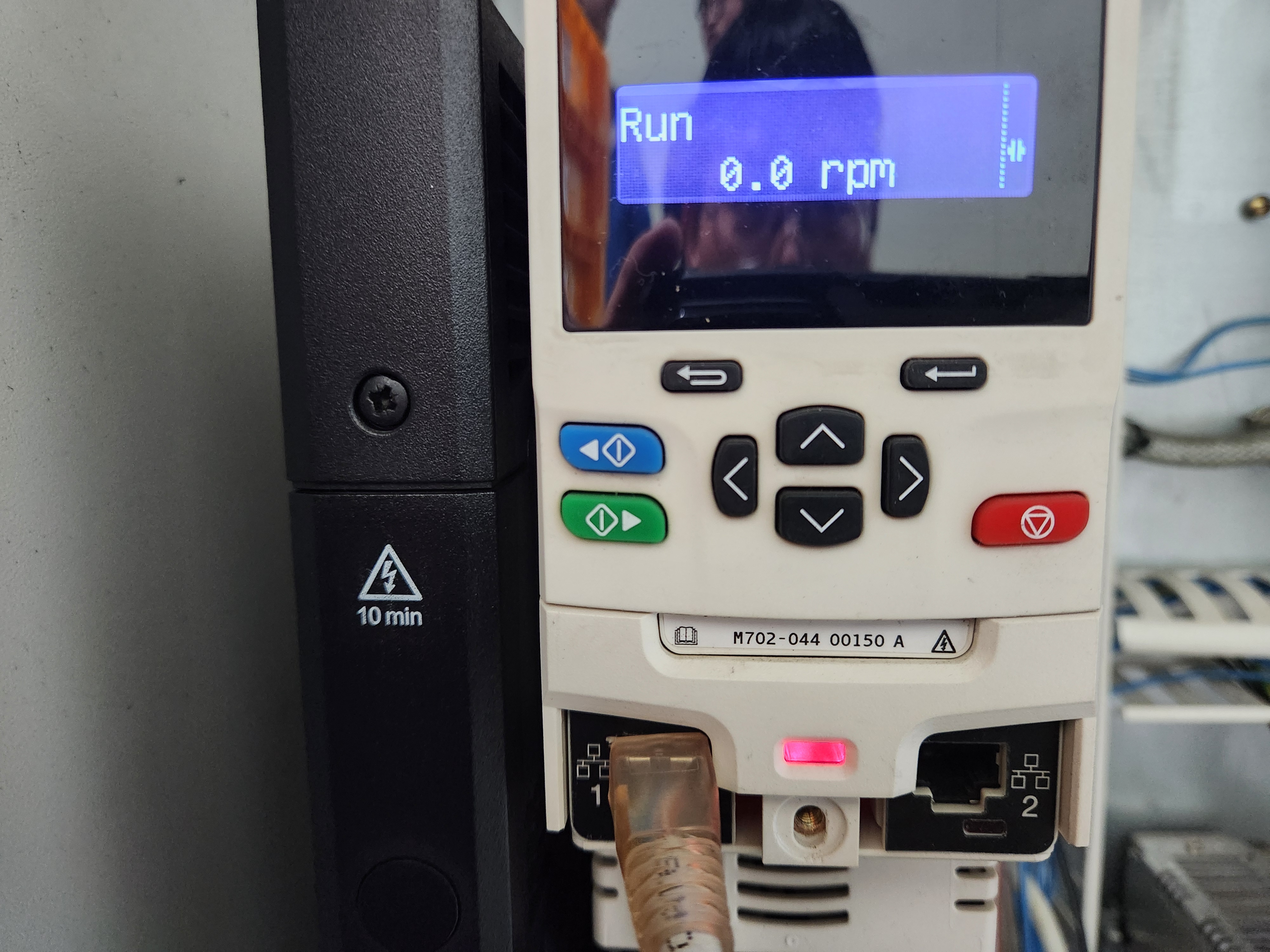

또 다른 통신으로는 M702-044 00150 A 드라이브에서 기본으로 제공하는 Ethernet 통신이 있는데, 이 Ethernet은 드라이브 원격 모니터링 및 관리를 위해 사용됩니다.
현장 Profibus 통신 점검을 통해서 드라이브와 SI-Profibus 통신 모듈은 정상적으로 작동하는 것을 확인했습니다.
PLC 역시 마찬가지로 기능상에는 문제가 없었습니다.
산발적으로 통신 오류를 일으키는 원인으로 통신 커넥터를 주목했습니다.

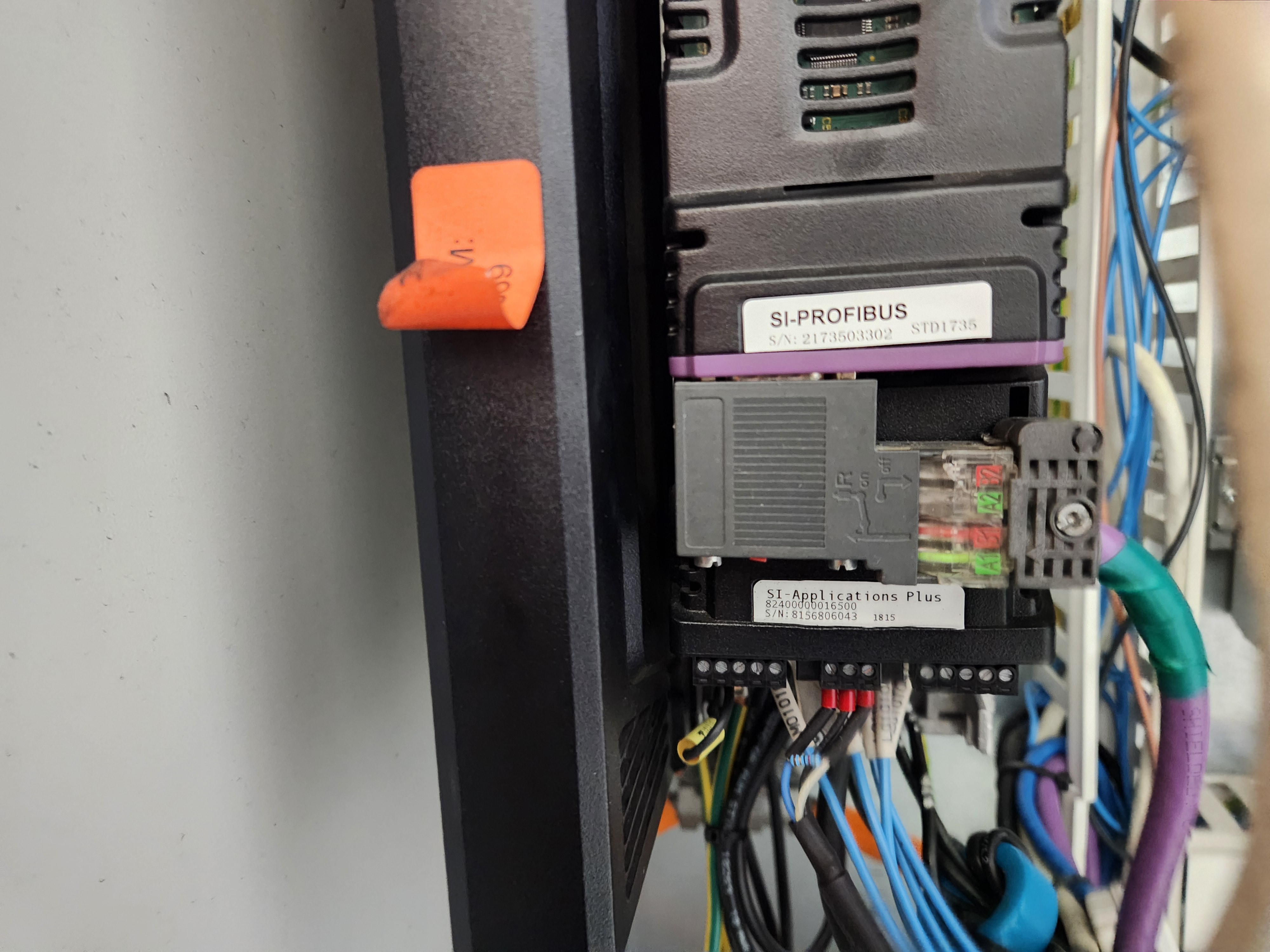

지멘스 통신 커넥터는 'ㄱ'자로 꺾인 형태입니다.
이 커넥터는 PLC 통신 커넥터로는 적합하지만 SI-Profibus와 같이 일자형 통신 커넥터가 요구되는 곳에서는 부적절합니다.
사진에서 보는 것과 같이 통신 커넥터 측면으로 케이블이 들어가야 하기 때문에 케이블이 심하게 휘어져야 합니다.
이런 불안한 상태로 인해 통신 케이블과 커넥터의 접촉불량이나 케이블 도체의 단절이 발생할 수 있습니다.
오늘의 현장은 제어기기의 기능적인 문제라기보다는 커넥터와 케이블 간 단순한 접촉불량의 원인으로 볼 수 있습니다.
해결책으로 일자형 프로피버스 커넥터로의 교체를 제안드렸습니다.
