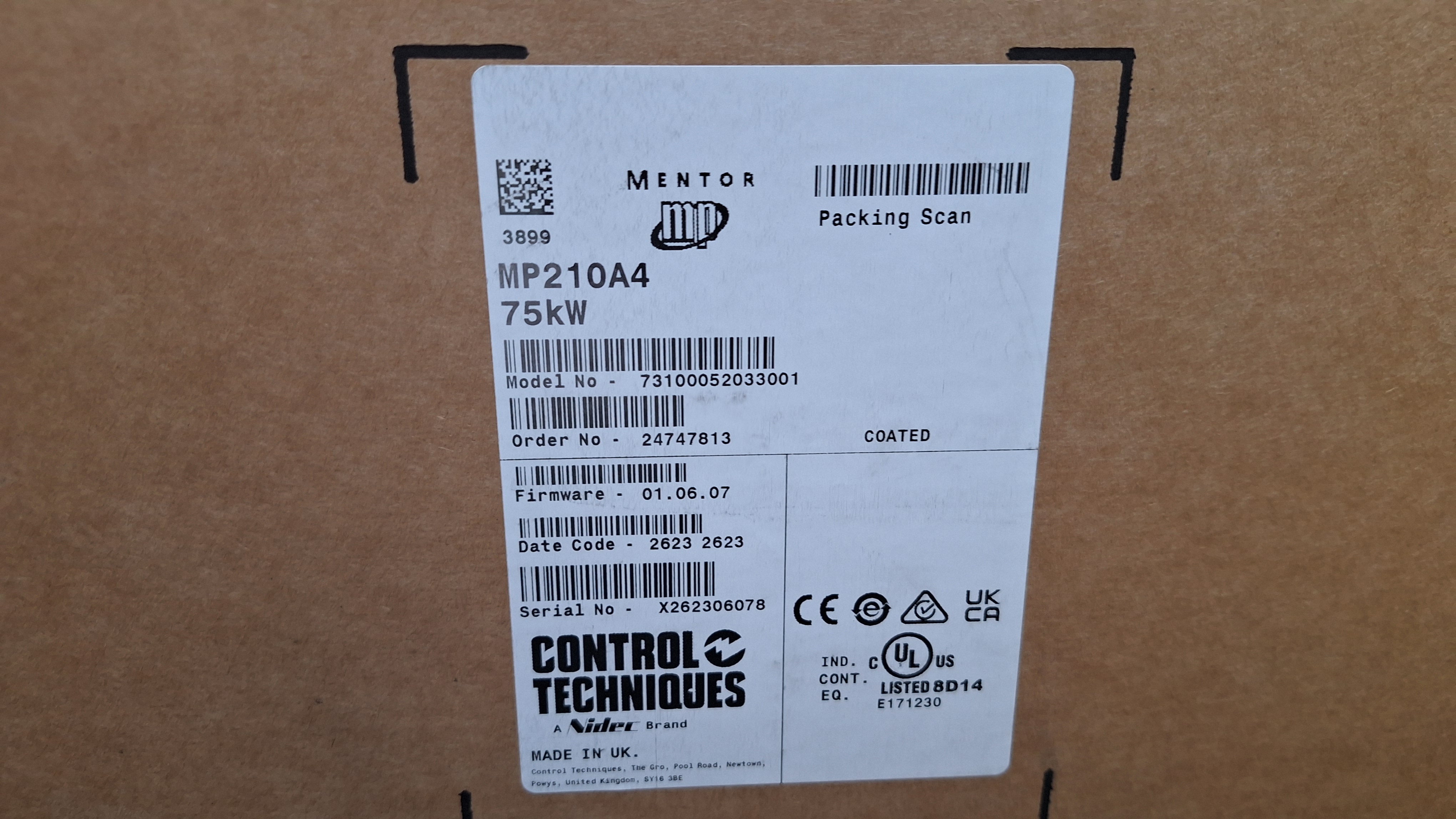

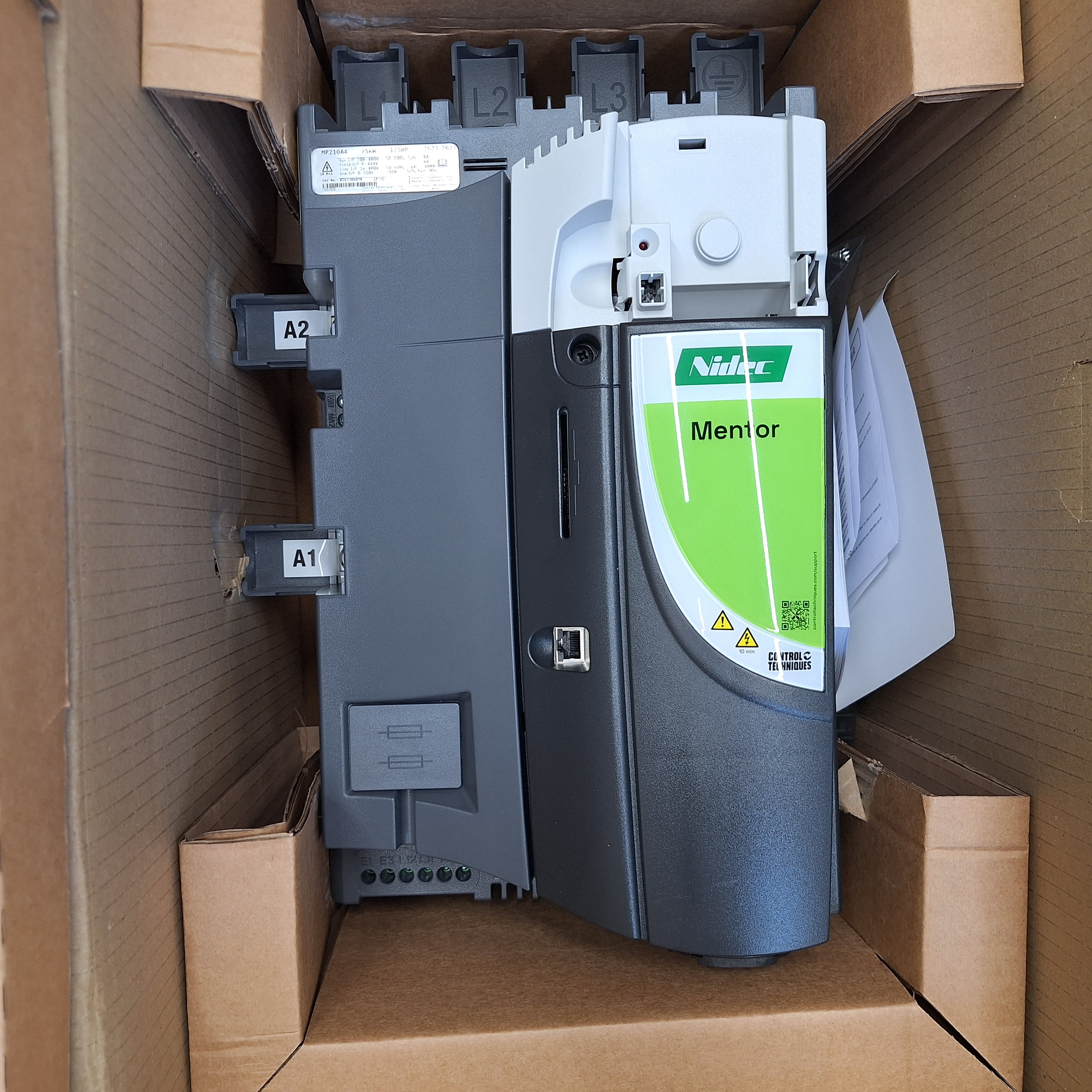

[ MP210A4 소개 ] 컨트롤테크닉스 DC 드라이브 멘토MP

컨트롤테크닉스 DC 드라이브 멘토 시리즈는 Mentor II를 지나 Mentor MP에 이르렀습니다.

Mentor MP는 단종된 Mentor II와는 전혀 다른 드라이브입니다.

DC 드라이브라는 점을 빼면 Mentor MP는 AC 드라이브인 Unidrive SP와 닮은 구석이 많습니다.

파라미터 구조가 거의 같으며, 옵션 모듈도 호환해서 사용이 가능합니다.

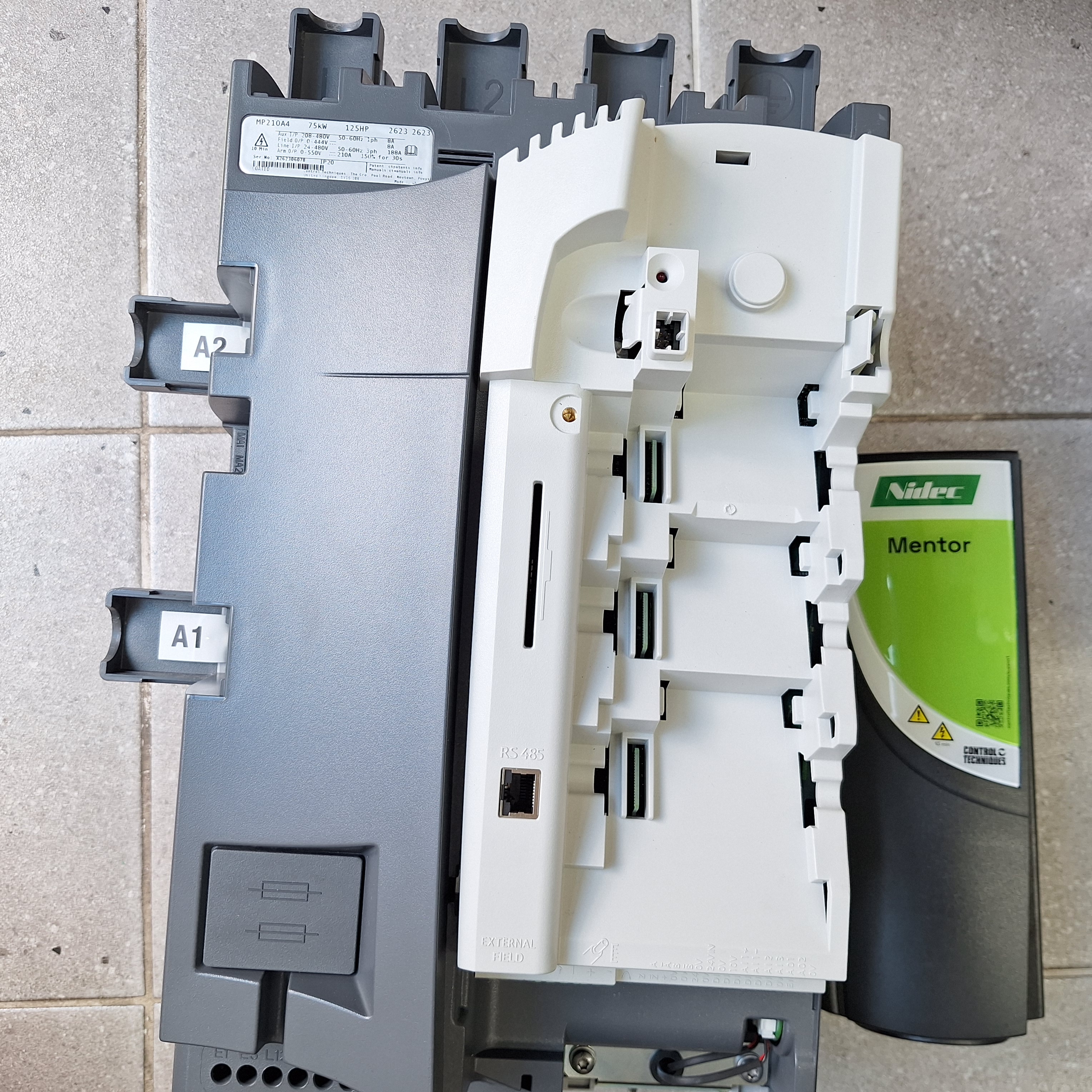

그리고, Unidrive SP와 마찬가지로 3개의 옵션 슬롯에 다양한 모듈을 장착해서 사용할 수 있습니다.

스마트카드도 호환이 가능하게 제공됩니다.

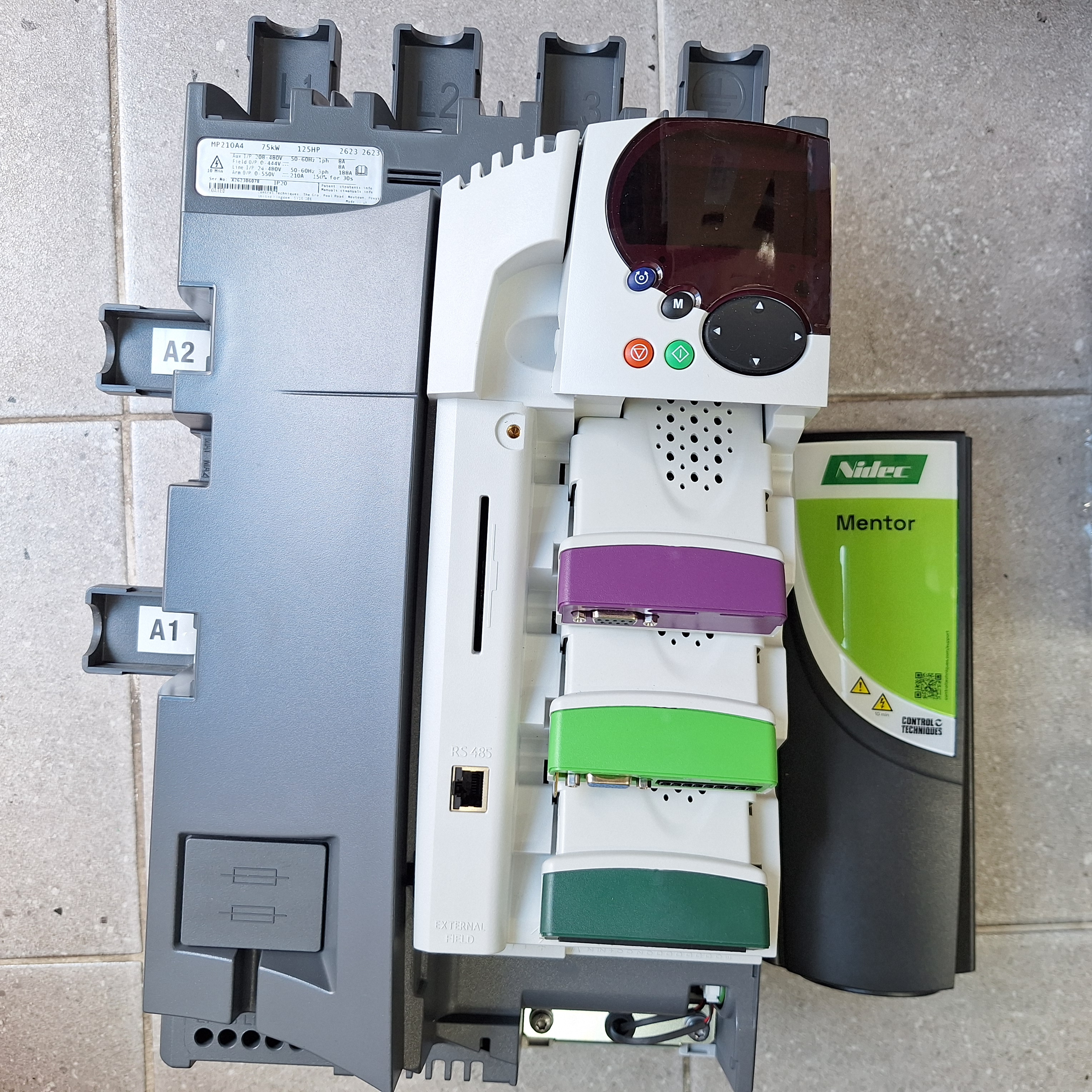

MP210A4의 옵션 슬롯에 SM-Profibus DP와 SM-Universal Encoder Plus, SM-Applications Plus 모듈을 장착해 봤고, SM-Keypad를 사용했습니다.

이 모든 옵션 모듈은 유니드라이브 SP와 호환이 가능한 것들입니다.

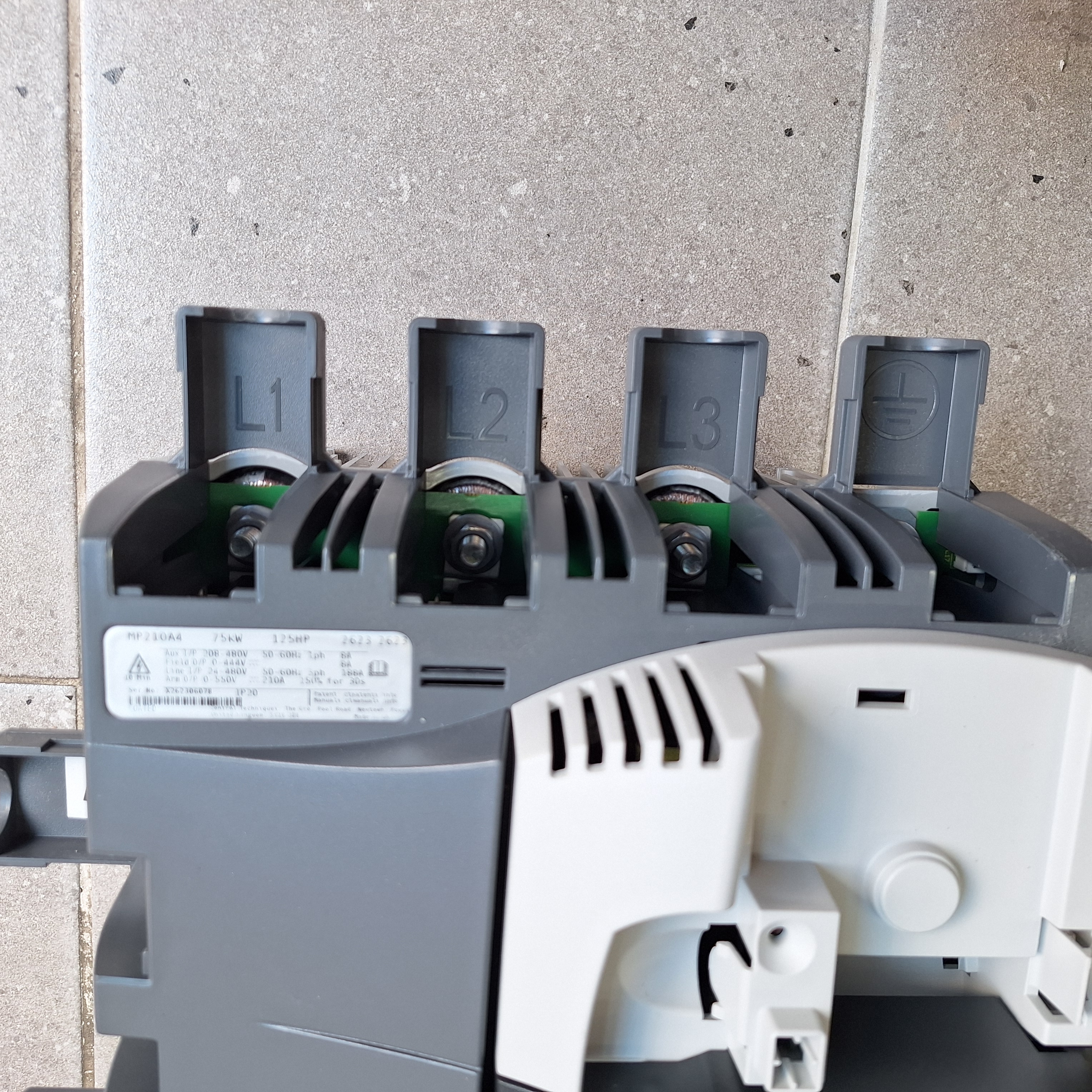

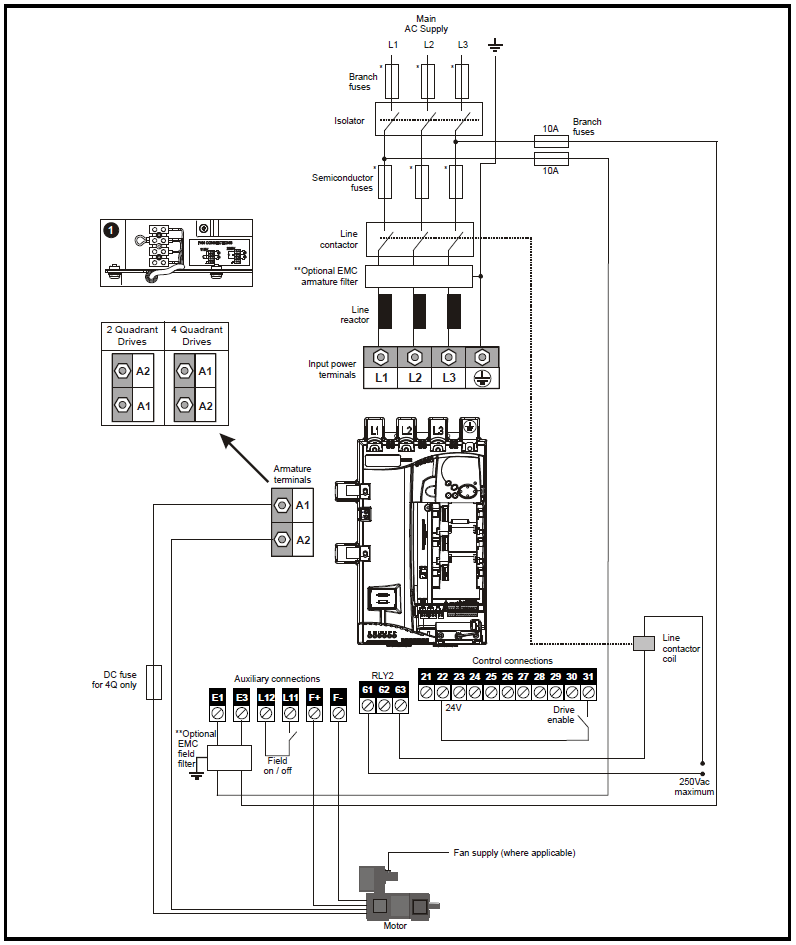

Mentor MP 파워 결선은 일반적인 DC 드라이브의 결선 방식을 따릅니다.

전원 Line에는 휴즈, 차단기, 전자접촉기, EMC 필터, 리액터와 같은 안전장치가 마련되어야 합니다.

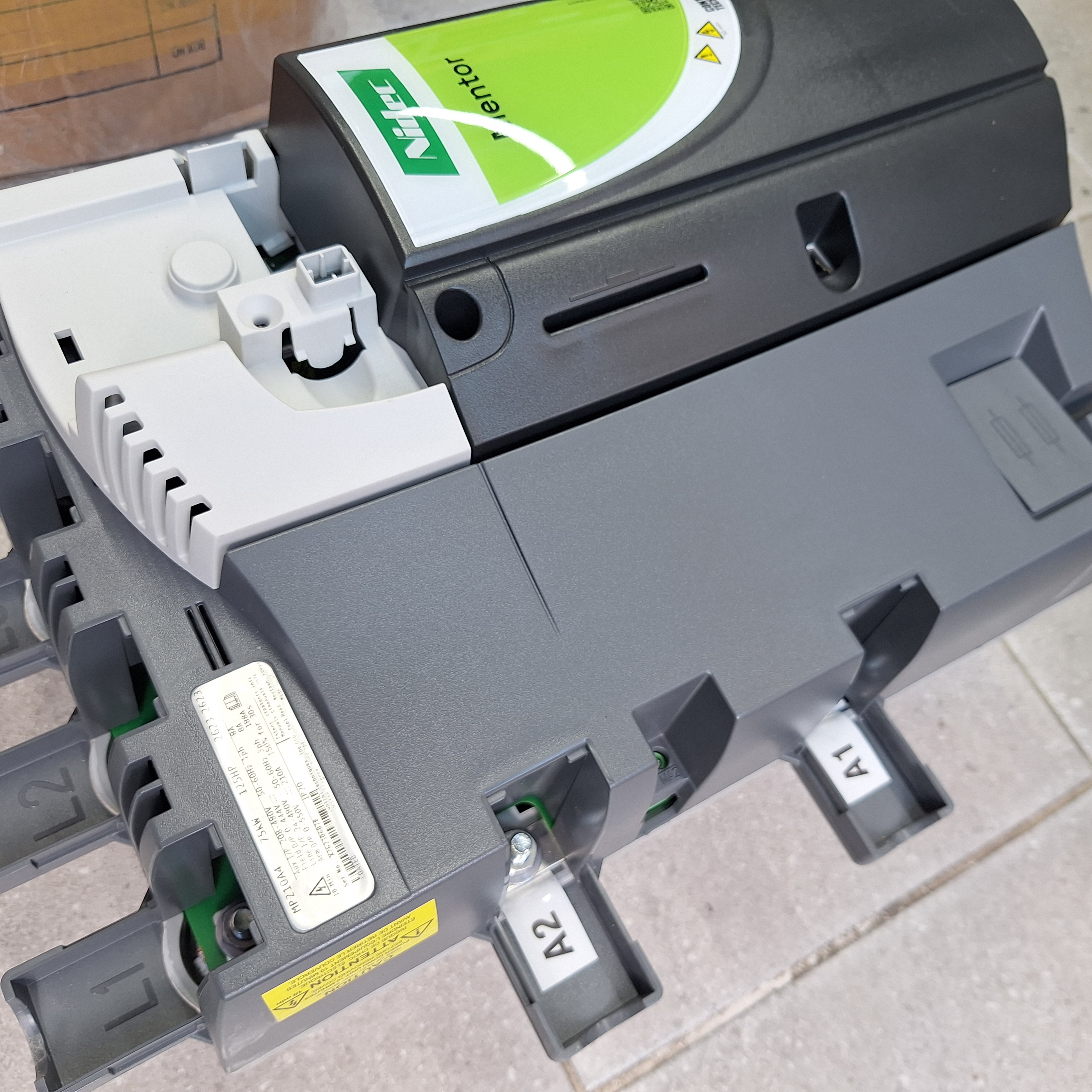

모터의 회전 토크를 만들어 내는 아마추어 터미널은 드라이브 측면에 구별되어 있습니다.

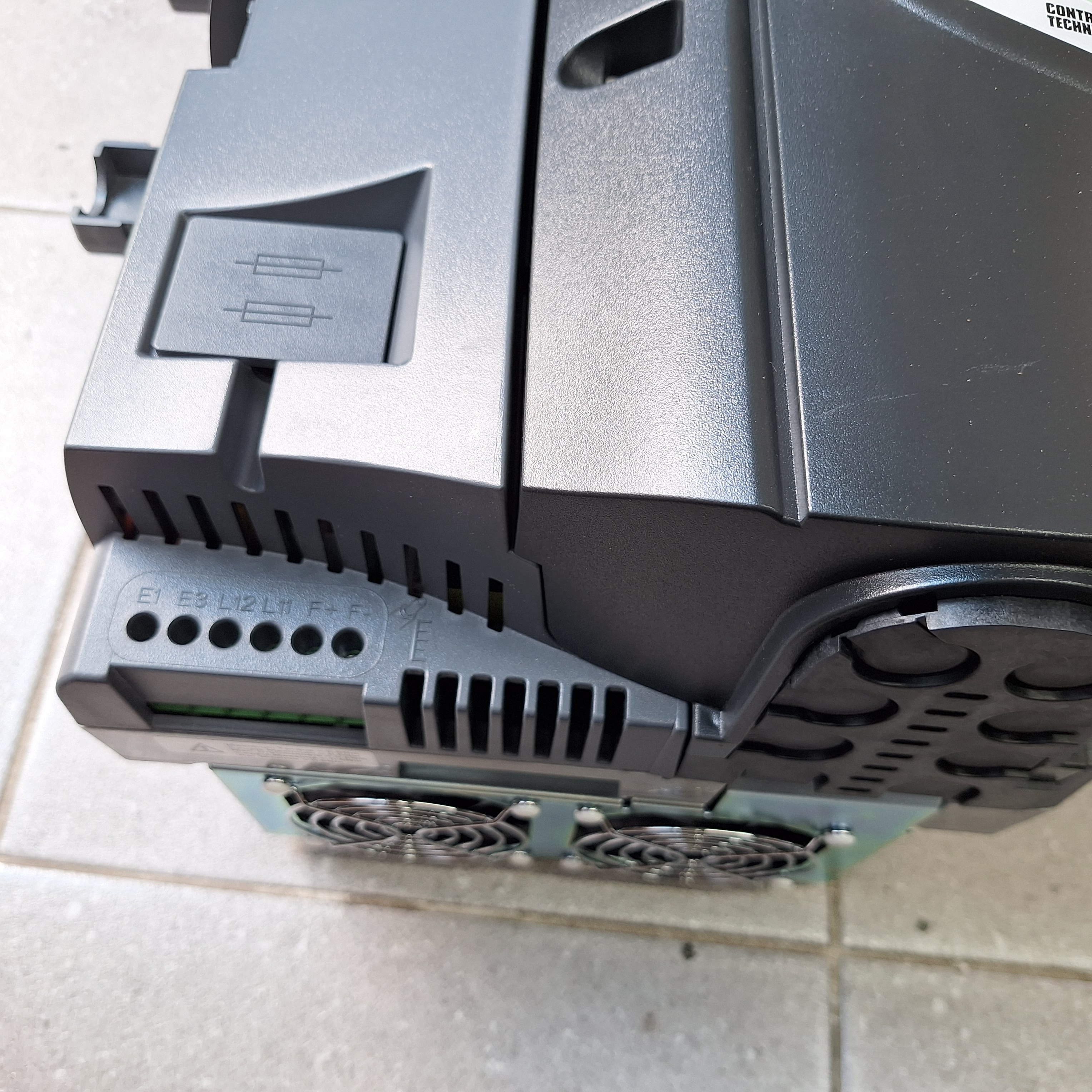

추가 터미널에는 필드 단자와 필드 필터 옵션을 추가할 수 있는 단자가 마련되어 있습니다.

그 외 Signal Terminal은 Unidrive SP와 유사하게 사용자가 원하는 기능을 만들어 사용할 수 있도록 열어 두었습니다.

Control Techniques 드라이브의 Parameter 구조를 이해하면 AC 드라이브와 DC 드라이브 모두에서 활용이 가능합니다.
