에머슨 유니드라이브 SP5401 고장이 발생으로 현장을 방문했습니다.

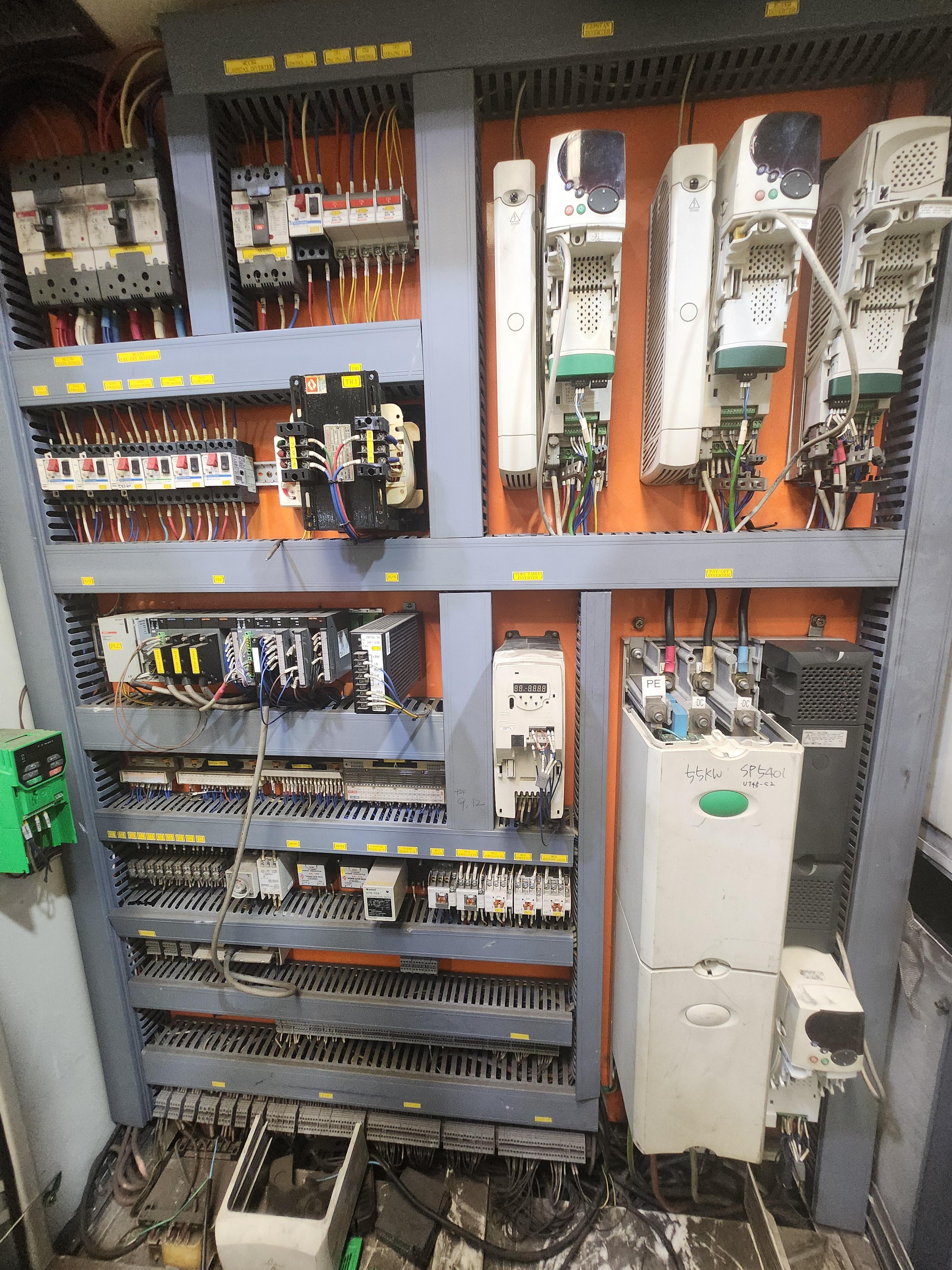

SP5401과 함께 SP1404, SP2403, C200, SK 인버터 등 다양한 모델과 용량을 사용하고 있습니다.

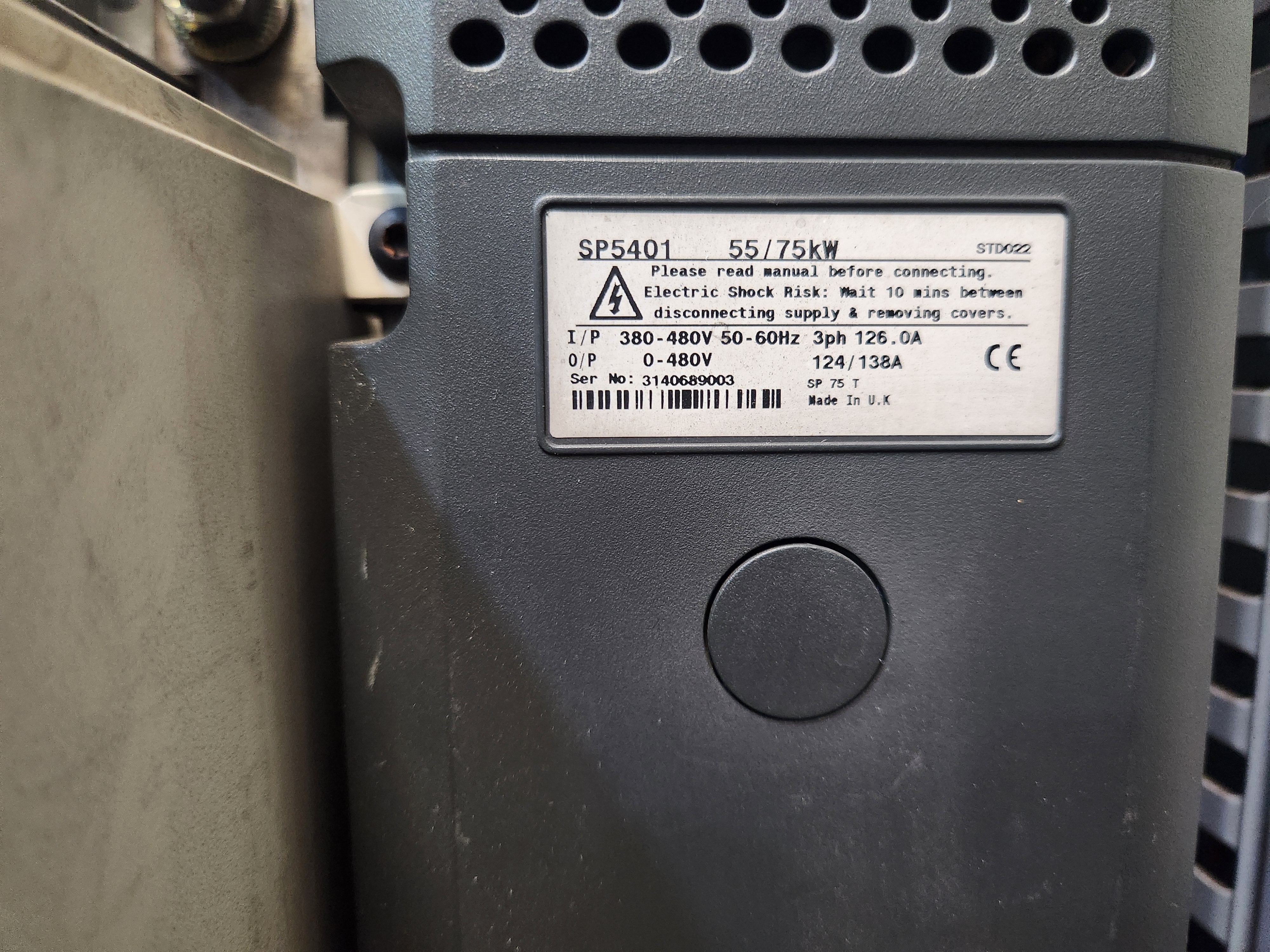

문제가 발생한 인버터는 SP5401 55kW 400V입니다.

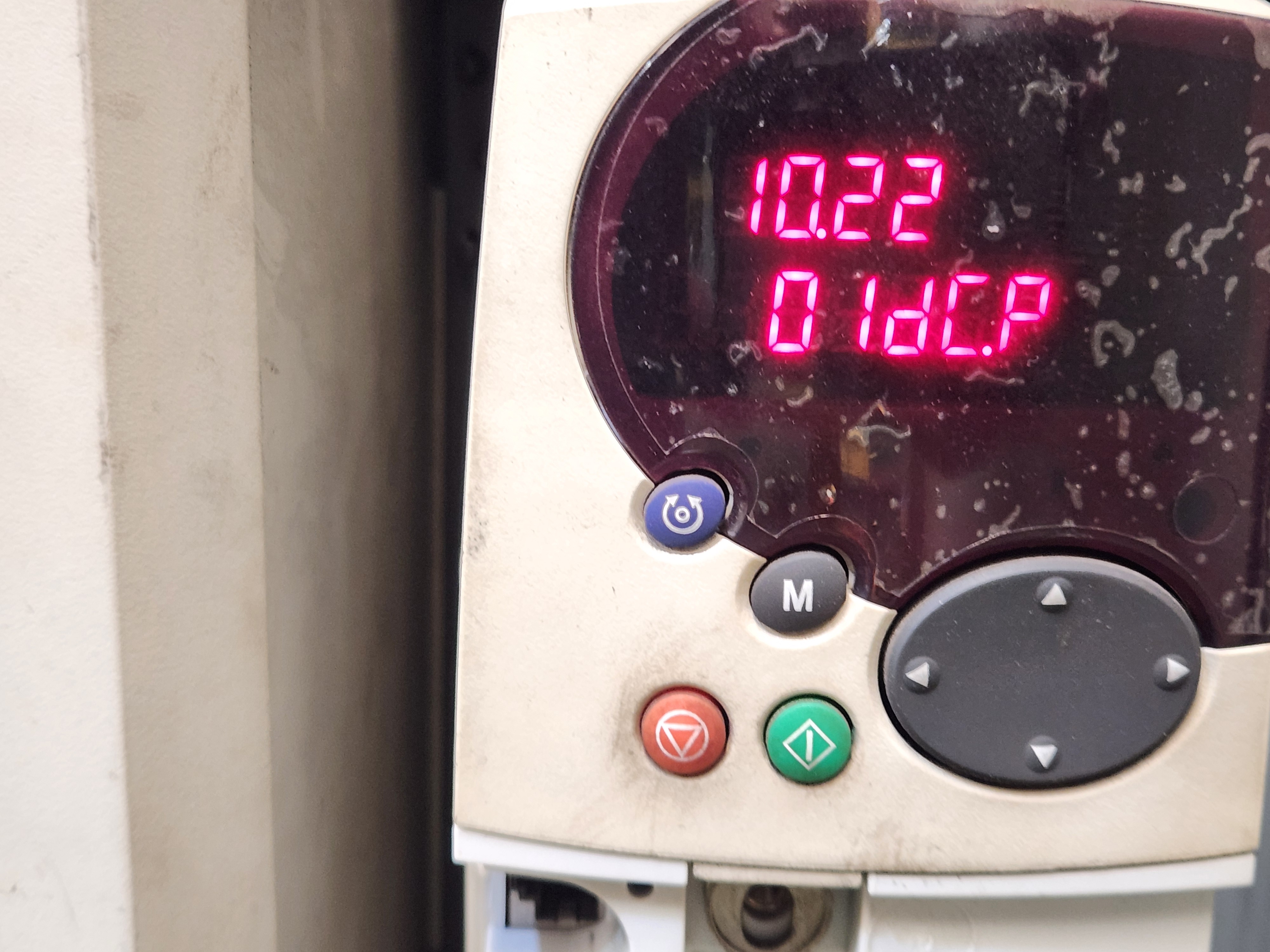

OIdc.P 트립이 산발적으로 발생합니다.
지금까지 OIdc.P trip이 발생해도 생산 스케줄이 빠듯해서 빨간색 reset 버튼을 눌러 해제하고 다시 사용하기를 반복했는데, 트립으로 인한 불량품이 늘어나고 경제적인 손실이 커져가서 이제는 임시방편으로 사용하기는 힘든 상황입니다.
| OIdc.P | 전원 모듈의 IGBT 상태 전압 모니터링에서 과전류가 감지되었습니다. |
| 109 | - Vce IGBT 보호 기능이 활성화되었습니다. - 모터 및 케이블 절연 상태를 점검하십시오. - 한국 공인 서비스센터 썬엘콘트롤에 연락하십시오. |
현장에서 점검한 결과 케이블과 모터 상태는 정상으로 판단되었고, 부하량의 변화도 없었습니다.

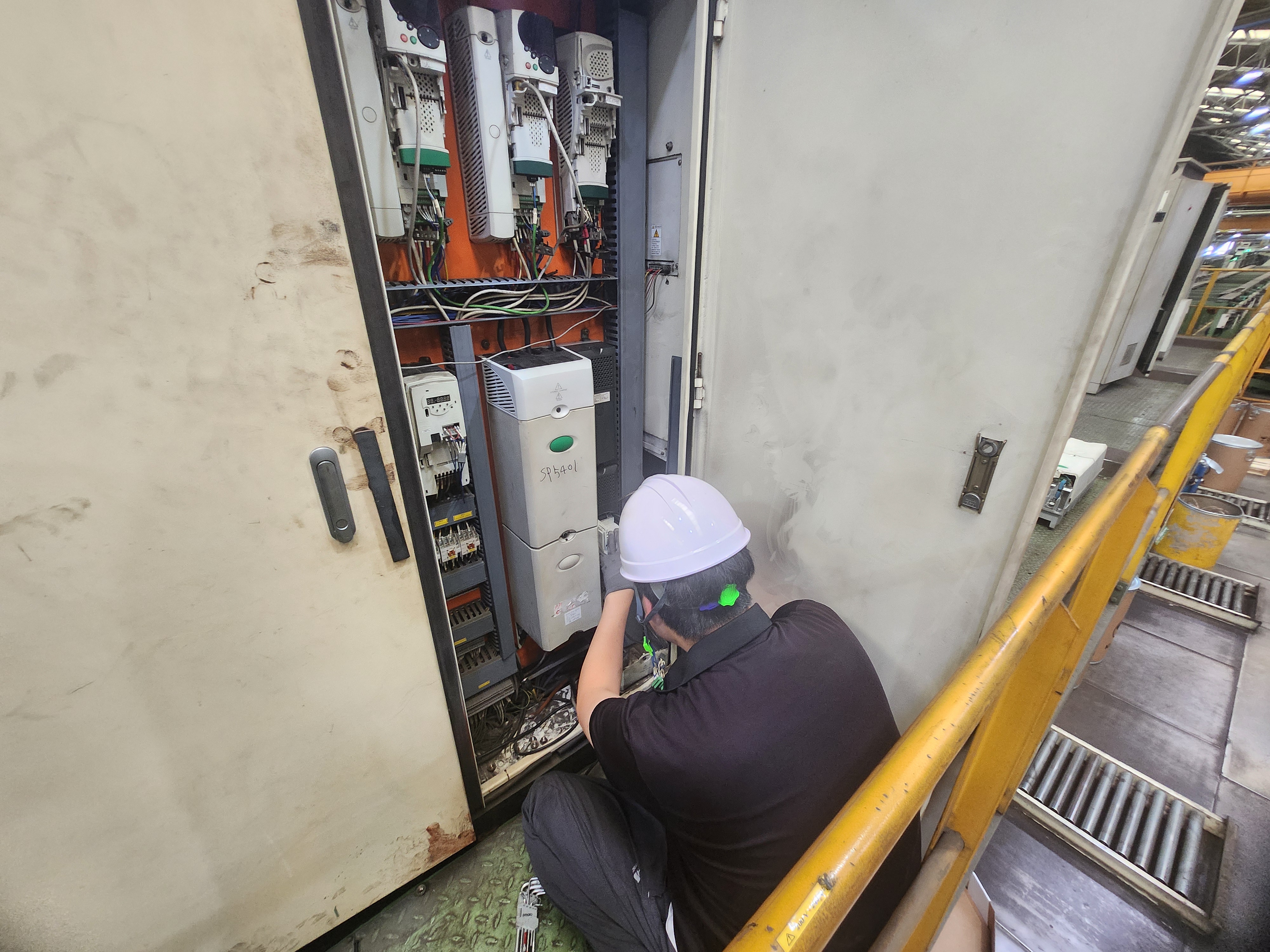

SP5401 인버터 자체의 고장으로 판단하고, 예비품 인버터로 교체 작업을 시작했습니다.
PC tools을 이용하여 기존의 파라메타 데이터를 백업해서 교체된 예비품 인버터에 다운로드했습니다.
모터를 천천히 가동하면서 인버터와 모터 상태를 점검했습니다.
생산 속도까지 속도를 올려도 안정적인 상태가 확인했습니다.
몇 차례 생산 사이클을 지켜보며 현장 오퍼레이터의 확인을 거쳐 작업을 마무리했습니다.
고장 난 SP5401은 반출하여 수리 작업을 진행했습니다.
