UNIDRIVE Classic UNI3401 인버터 수리를 의뢰받았습니다
점검을 통해 파워보드에 문제가 있다는 것을 확인했습니다

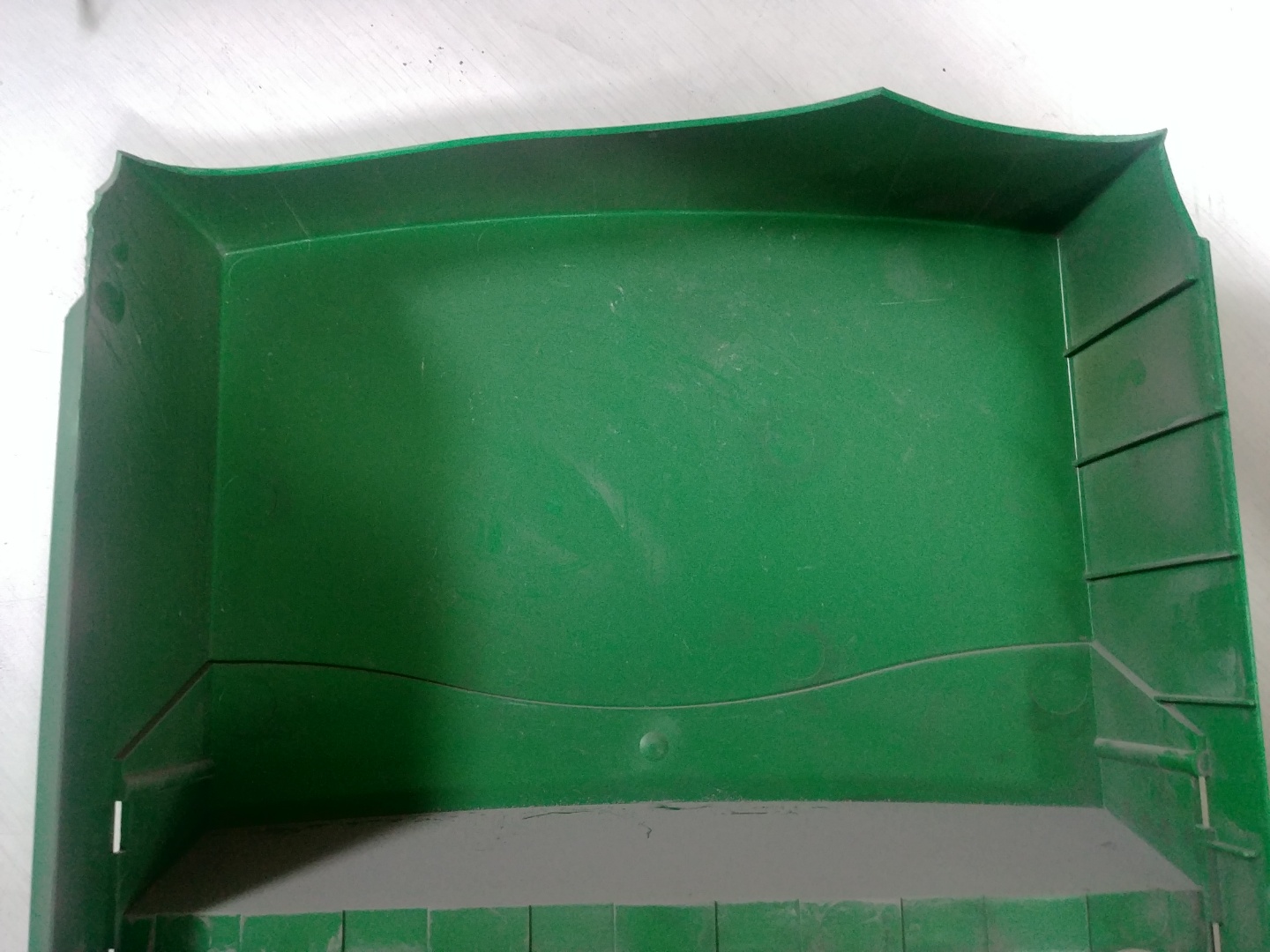

파워보드를 교체하기 위해 케이스를 분리하려는데 이미 케이스가 크게 파손되어 있었습니다
파손된 케이스 틈을 통해 분진이 많이 들어간 상태입니다

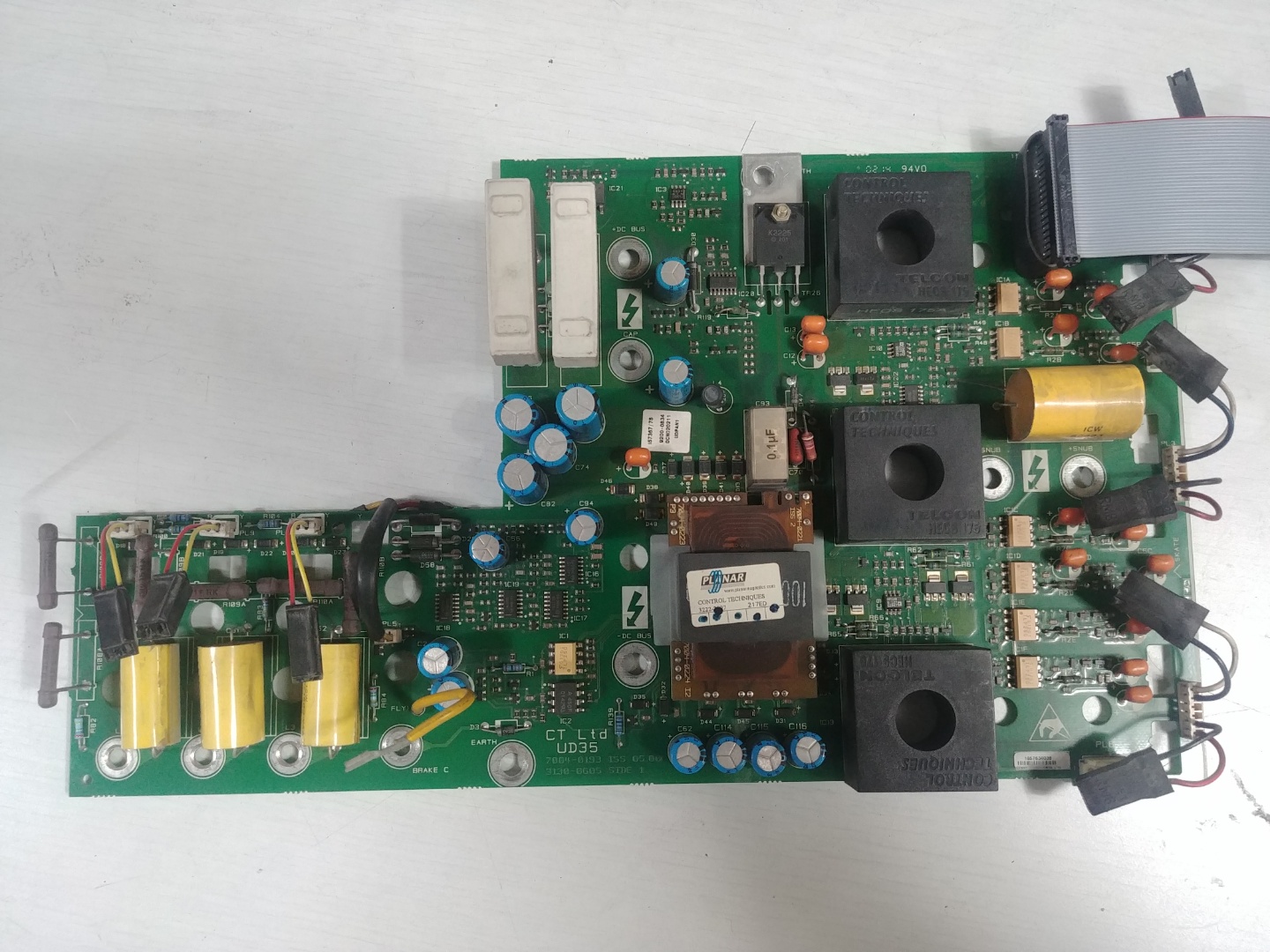

파워보드를 분리해서 확인하니 군데군데 금속성 분진들이 쌓여 있었고 습기로 인한 물자국이 있는 것도 보였습니다
고압이 흐르는 인버터의 파워보드에는 치명적인 두가지가 분진과 습기인데 그로인해 고장이 발생한 것으로 보입니다

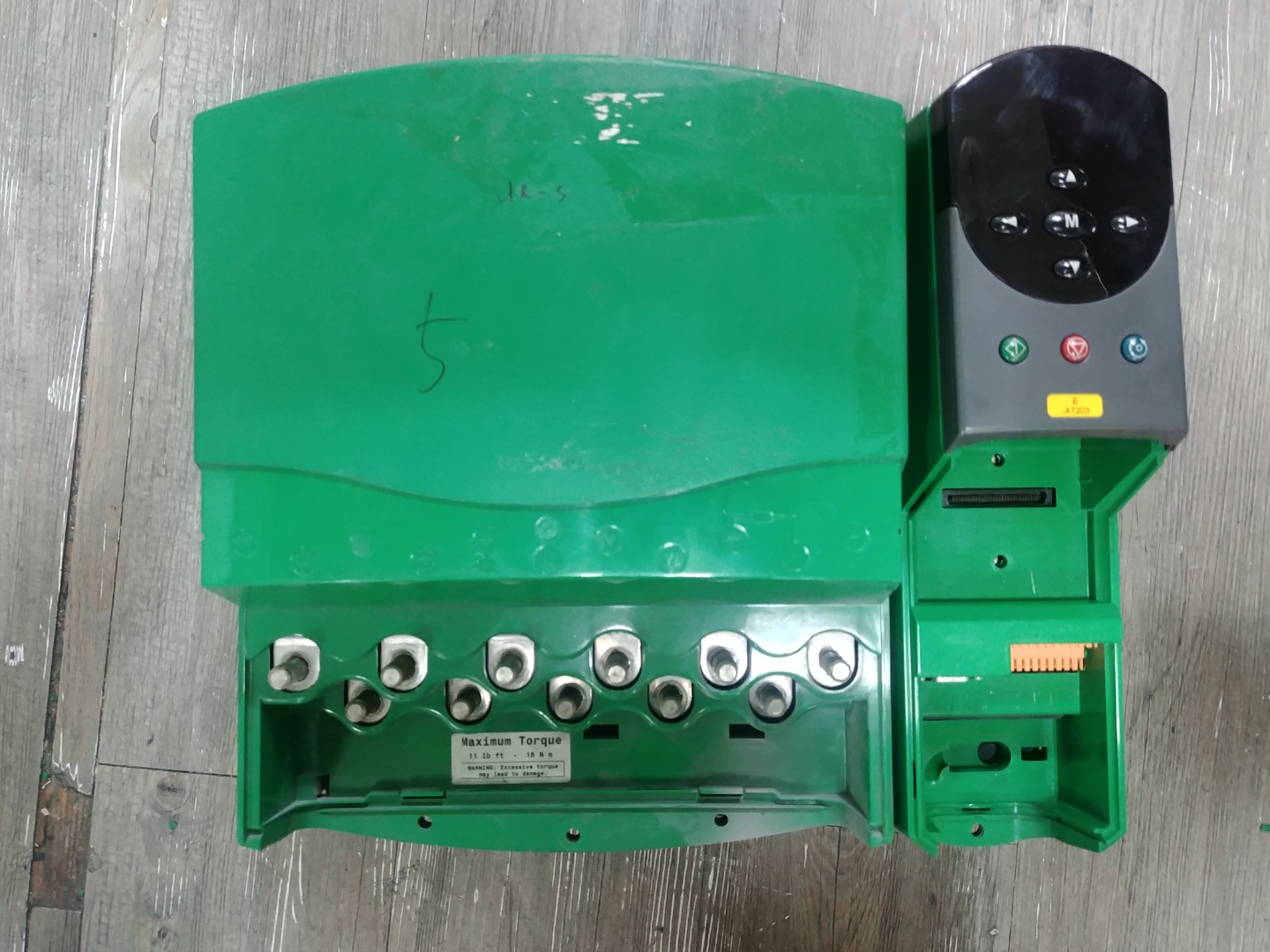

새 케이스를 준비해 교체했습니다

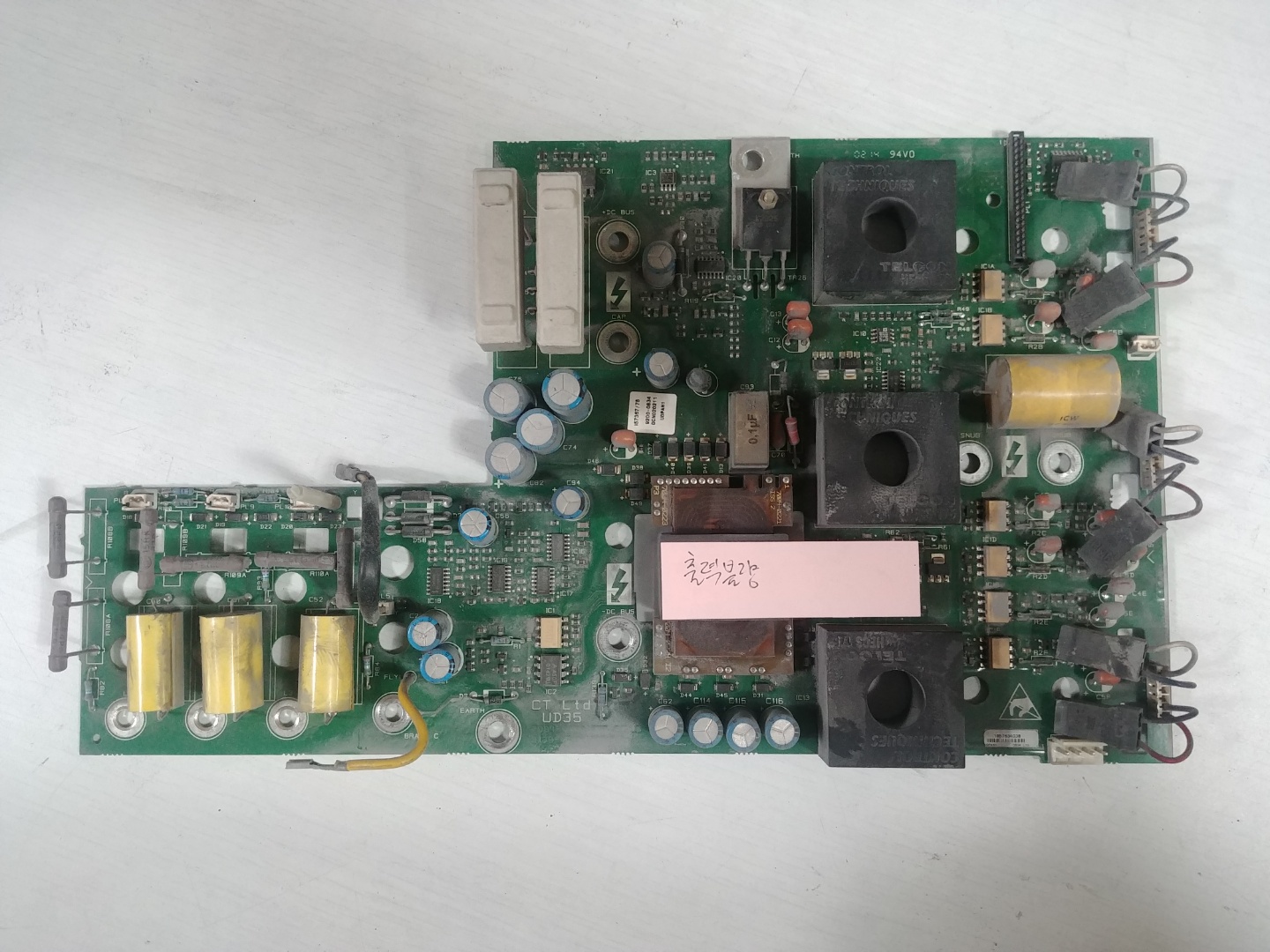

그리고 정상 작동하는 파워보드로 교체해 조립을 완료했습니다
교체 완료된 인버터는 모터를 가동시키면서 정상 작동여부를 확인합니다
클램프메타로 전류, 멀티테스터기로 DC전압을 측정하며 파라미터와 일치하는지 비교해 봤습니다
영상 속의 파라미터는
Pr.0.10 현재 [rpm]
Pr.2.01 현재 [Hz]
Pr.4.01 모터전류[A]
Pr.5.05 DC BUS전압[Vdc] 입니다
UNI3401 케이스, 파워보드 교체에 대해 알아 봤습니다
감사합니다
