UNIDRIVE size3의 단자대 교체 요청을 받았습니다.

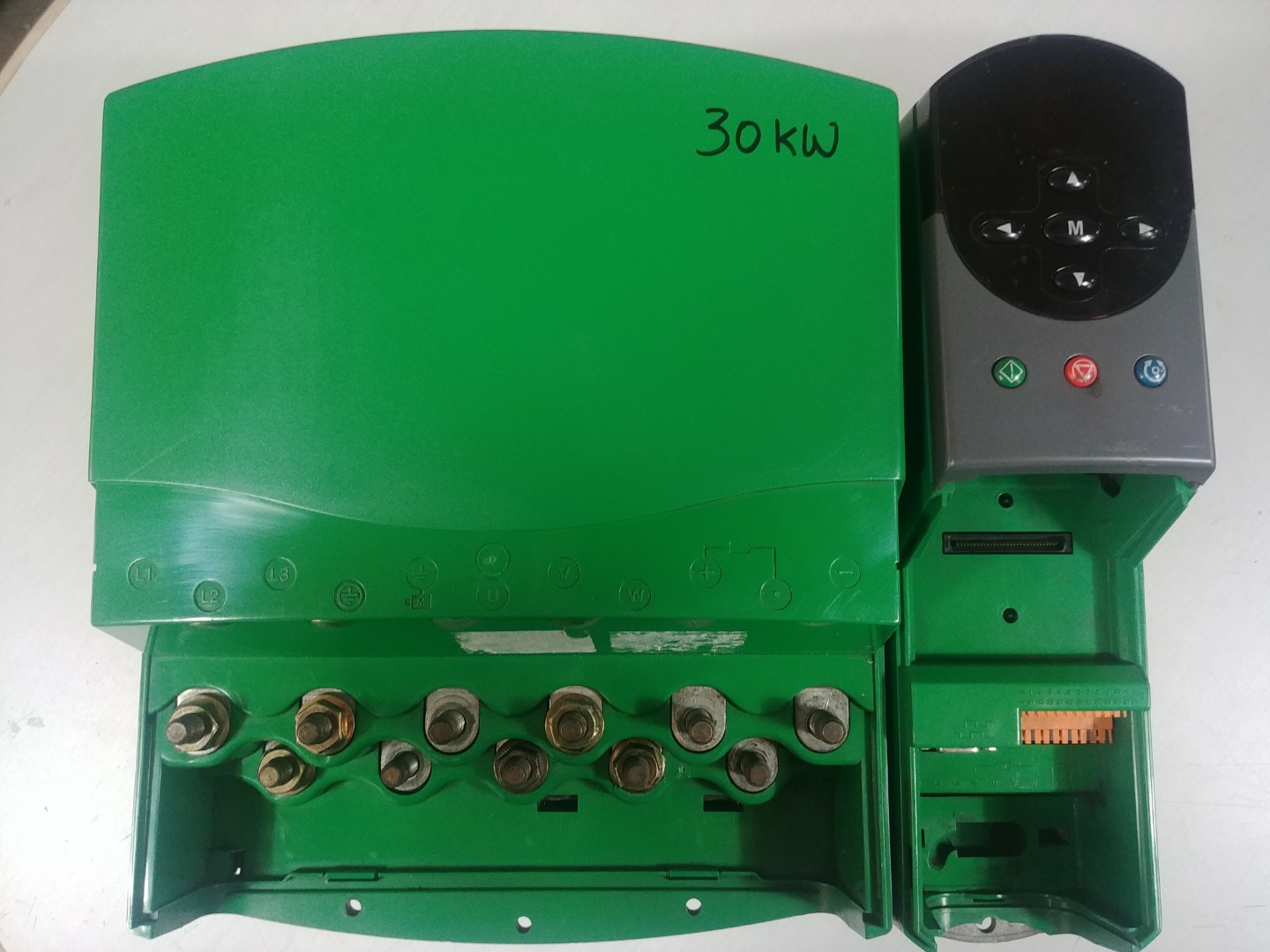

모델명은 UNI3404(30kW)입니다.
UNI3404는 30kW의 용량임에도 작은 외형으로 디자인되었습니다.
출시 당시에는 작은 외형때문에 PANEL크기를 줄일 수 있는 장점이 부각되어 많은 선택을 받았습니다.
그러나 이런 작은 외형이 단점으로 바꿨습니다.
작은 공간에 SCR, IGBT, 콘덴서등 열을 방출하는 전자소자를 밀집해서 넣다 보니 방열에 문제가 생겼습니다.
성능면에서는 당시 최상위 Performance를 자랑하던 UNIDRIVE는 방열문제로 큰 어려움을 격어야했습니다.
특히 size3에 해당하는 UNI3401(15kW), UNI3402(18.5kW), UNI3403(22kW), UNI3404(30kW), UNI3405(37kW)에서 많은 어려움이 있었습니다.
그러나 PANEL이 현장과 격리된 Room에 있고, 냉각과 방진설계가 잘되어 있는 인버터에서는 별다른 문제가 발생하지 않았고, 지금까지도 잘 사용하고 계시는 분들이 많습니다.
지금과 달리 20여 년 전에는 이에 대한 중요성을 알지 못해을뿐더러 경제적인 부담이 커서 인버터 사용환경의 문제에 소홀했던 것도 하나의 원인으로 생각됩니다.

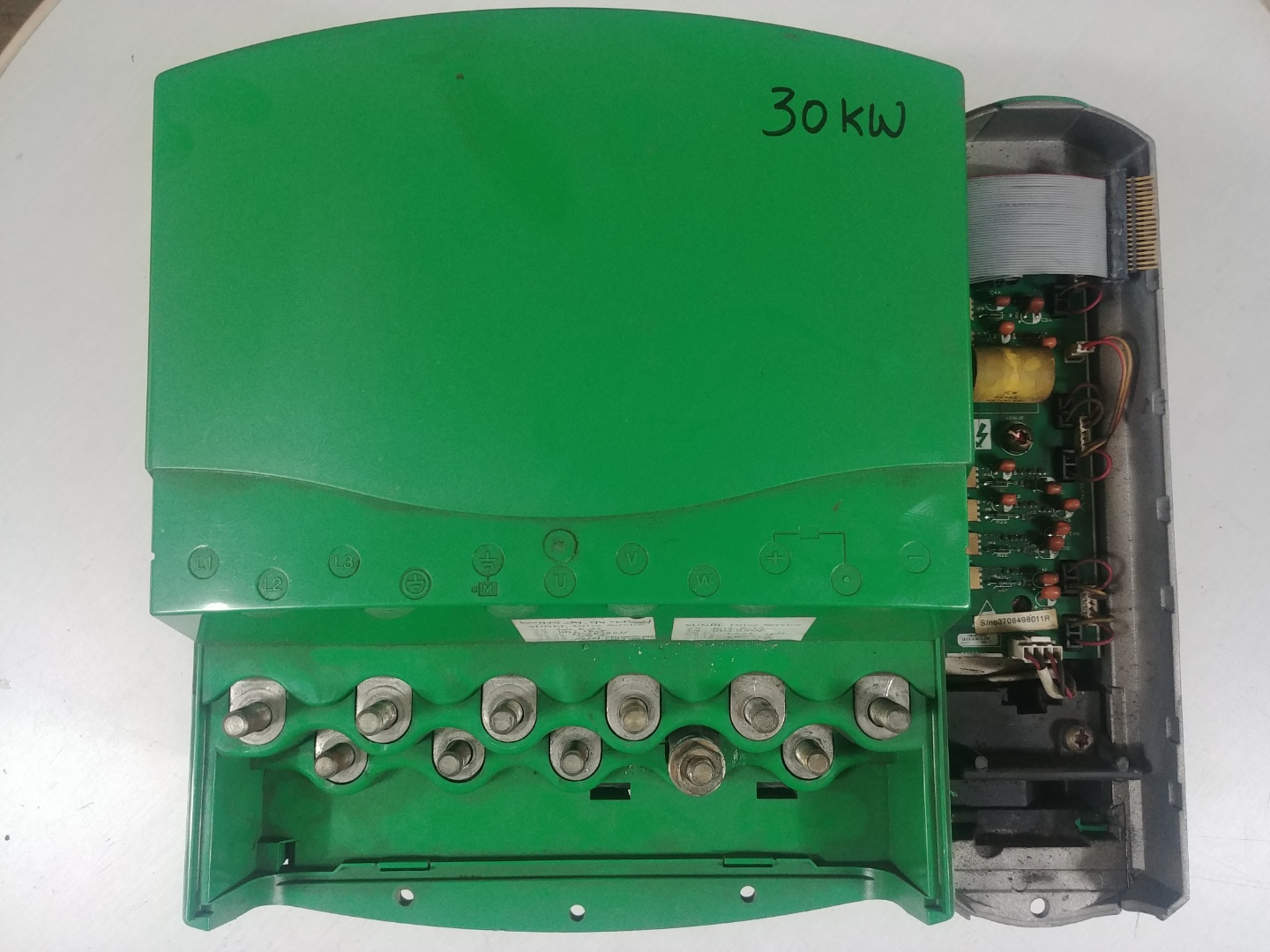

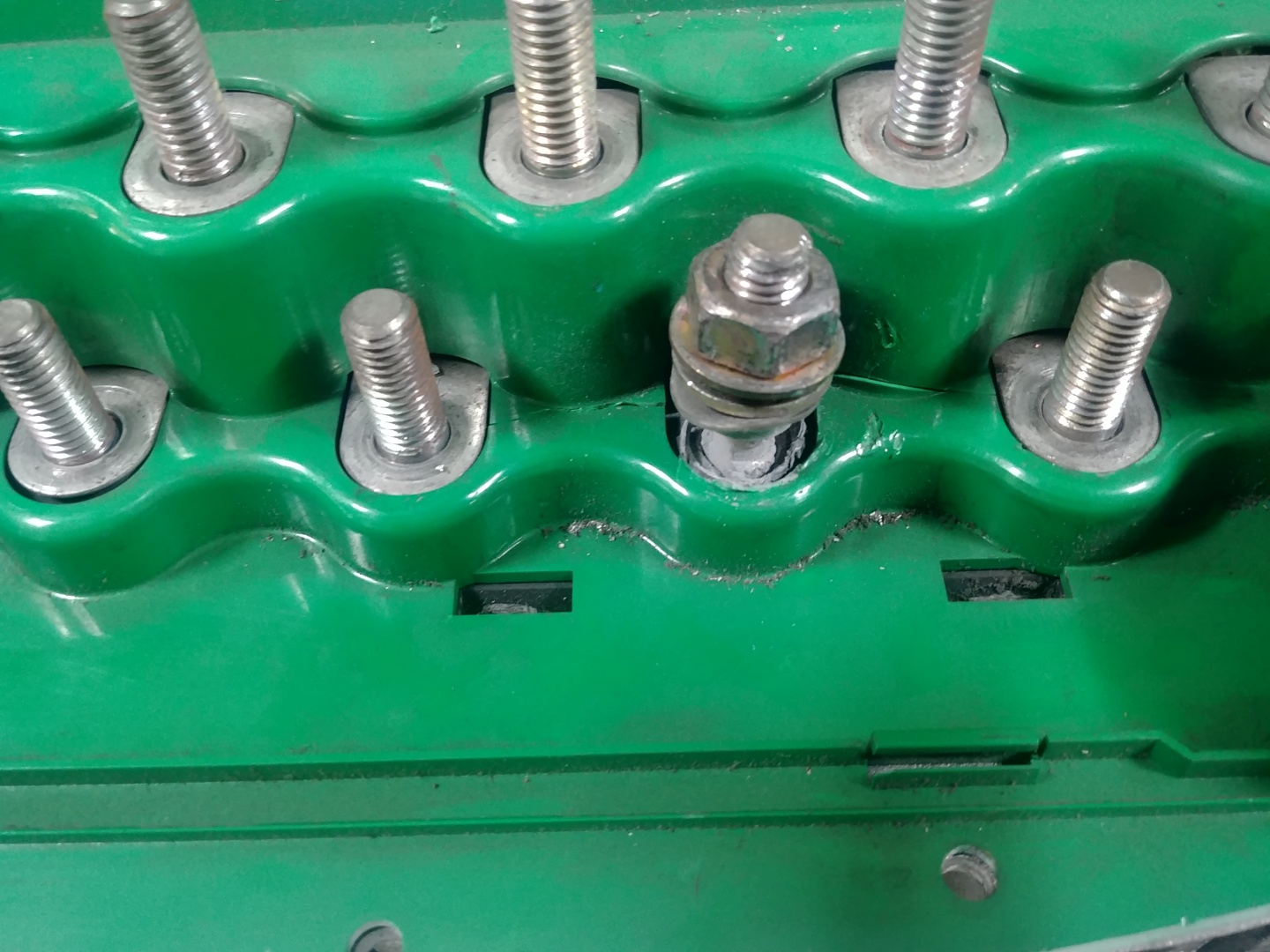

의뢰 받은 UNI3404는 모터의 W상이 파손되었습니다.
단자대를 분리하기 위해서는 케이스와 파워보드, 부스바를 탈거해야 하는 번거로운 작업입니다.

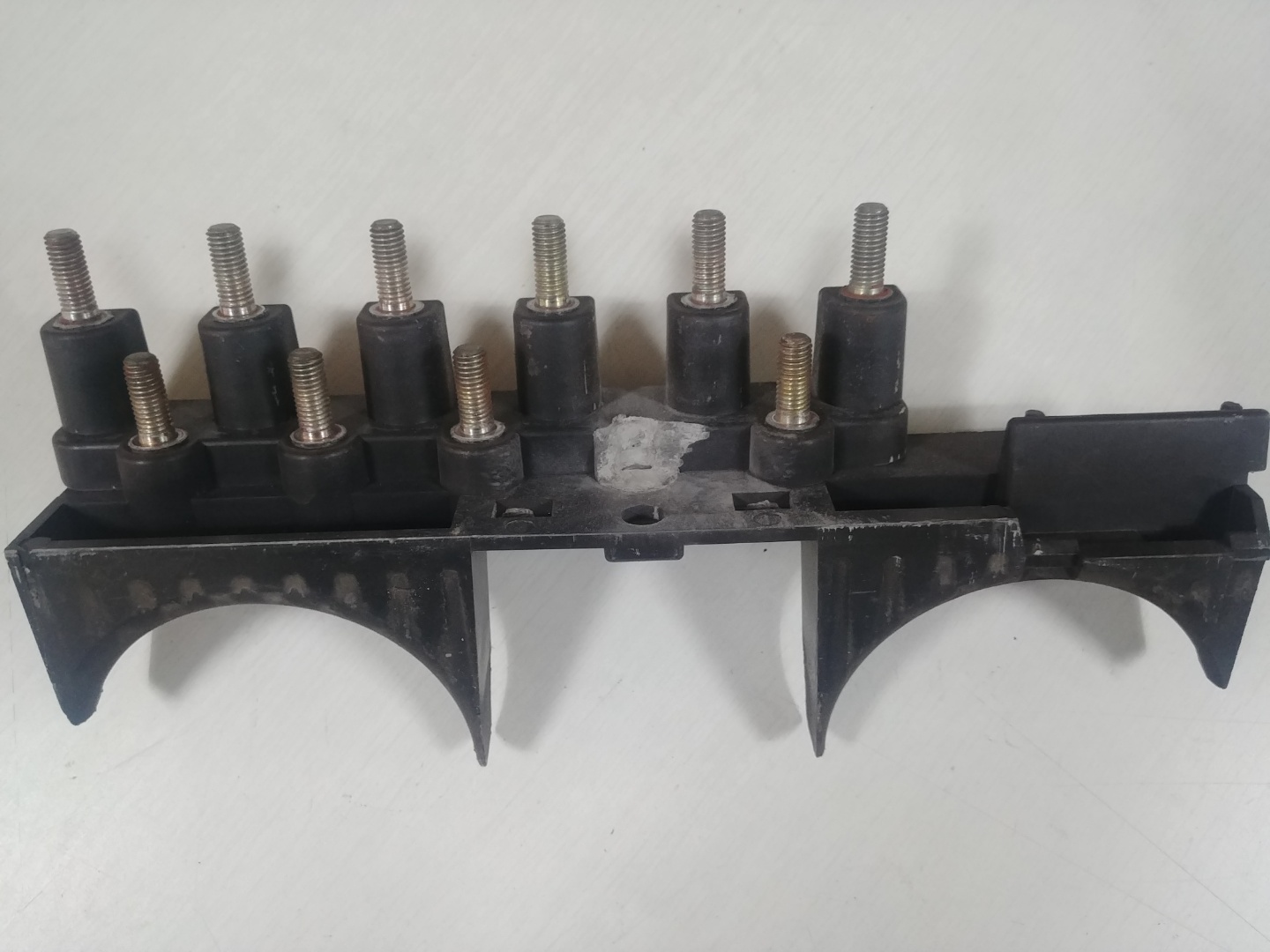

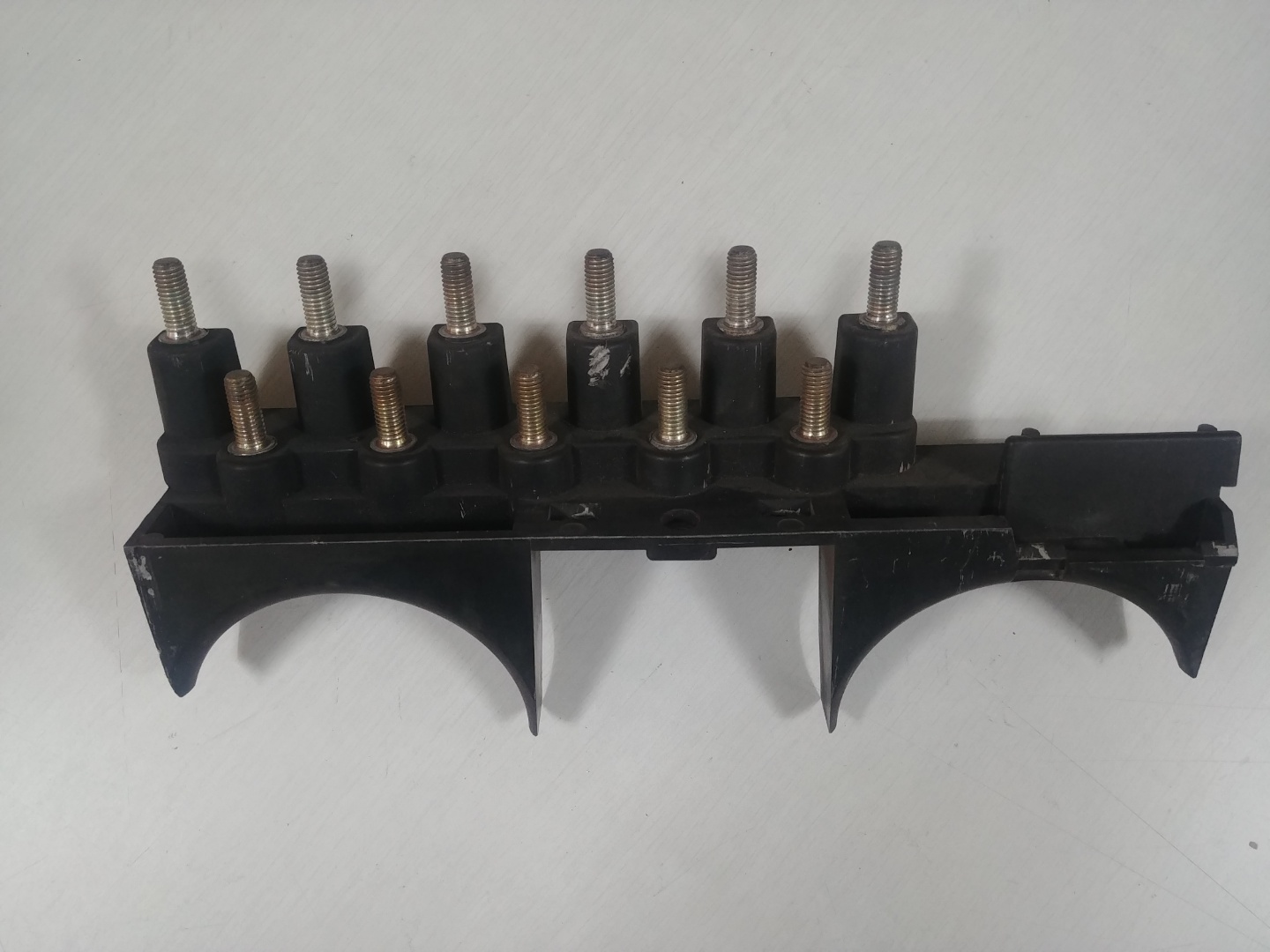

W상이 파손된 단자대는 폐기하고 새로운 단자대를 준비했습니다.
W상의 볼트를 풀때 어려움이 있었나 봅니다.

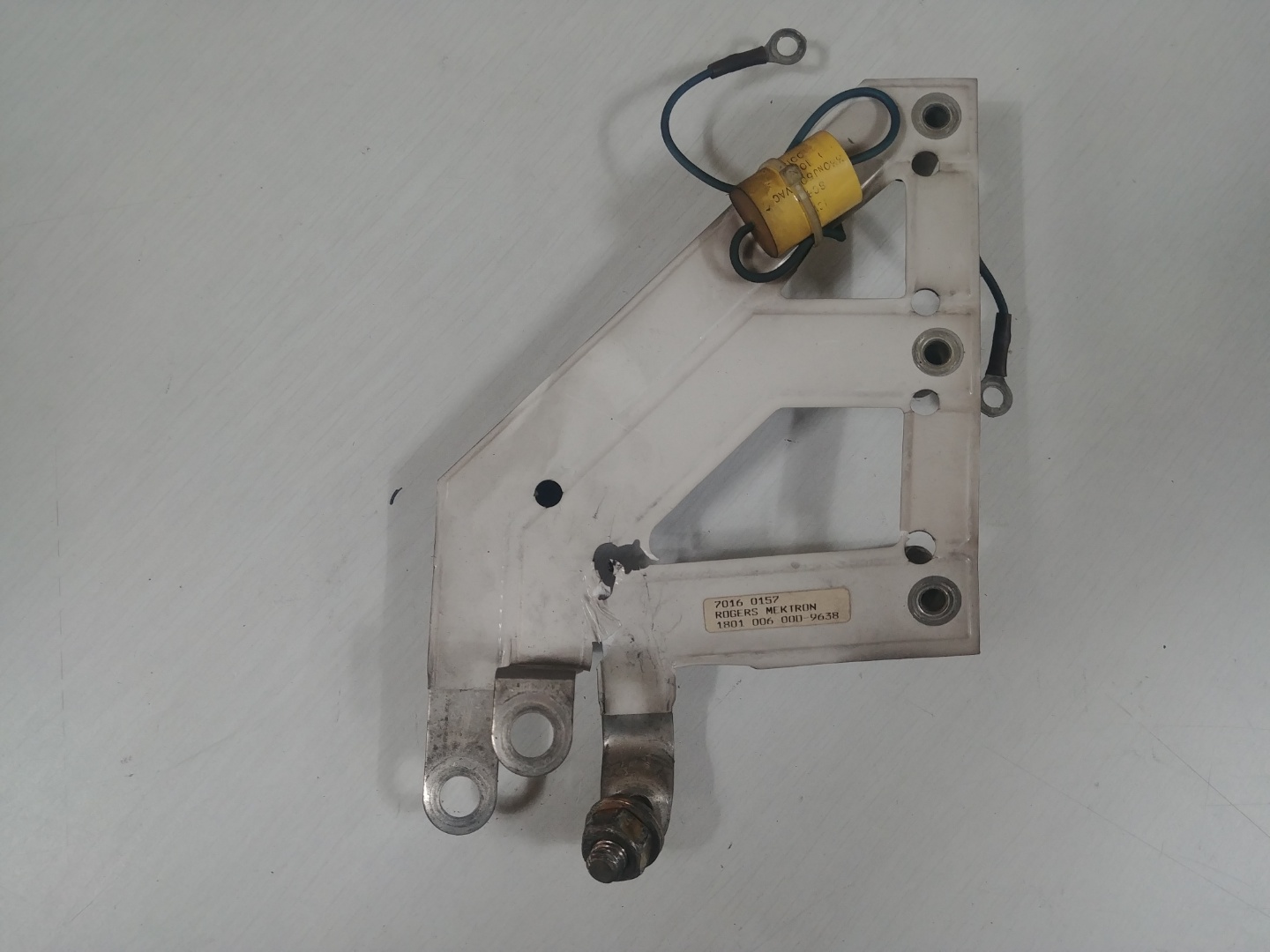

단자대 뿐아니라 W상의 부스바도 찢어져 버렸습니다.

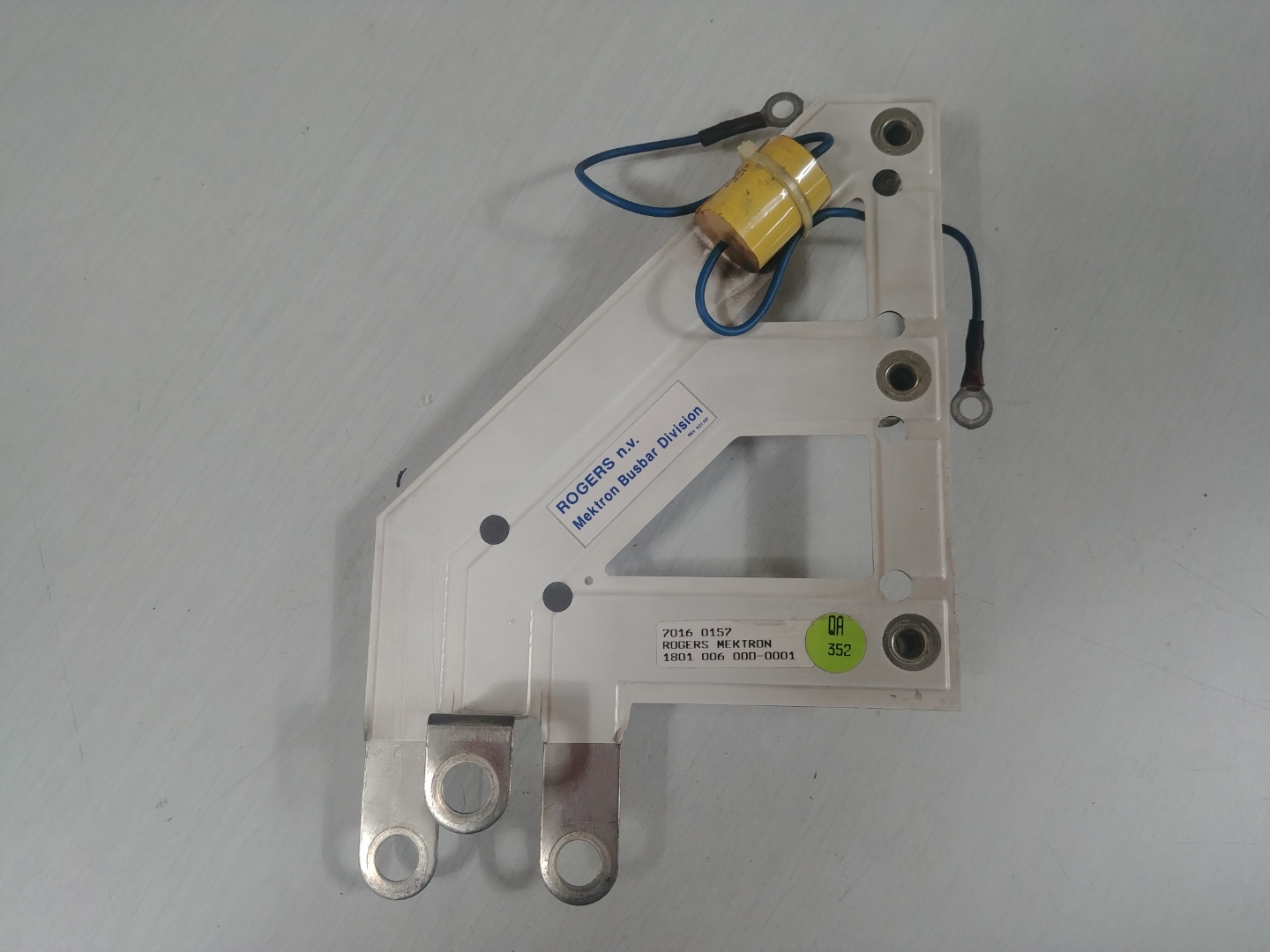

새로운 부스바도 준비했습니다.
단자대와 부스바교체를 한 후 정상적으로 작동하는지 모터를 가동하면서 점검을 했습니다.
모든 체크포인트에서 정상적인 데이터를 확인하고 수리작업을 마무리했습니다.
