SP3403(22kW 400V) 전원불량을 수리차 입고되었습니다.
겉으로는 큰 문제 없어 보입니다.

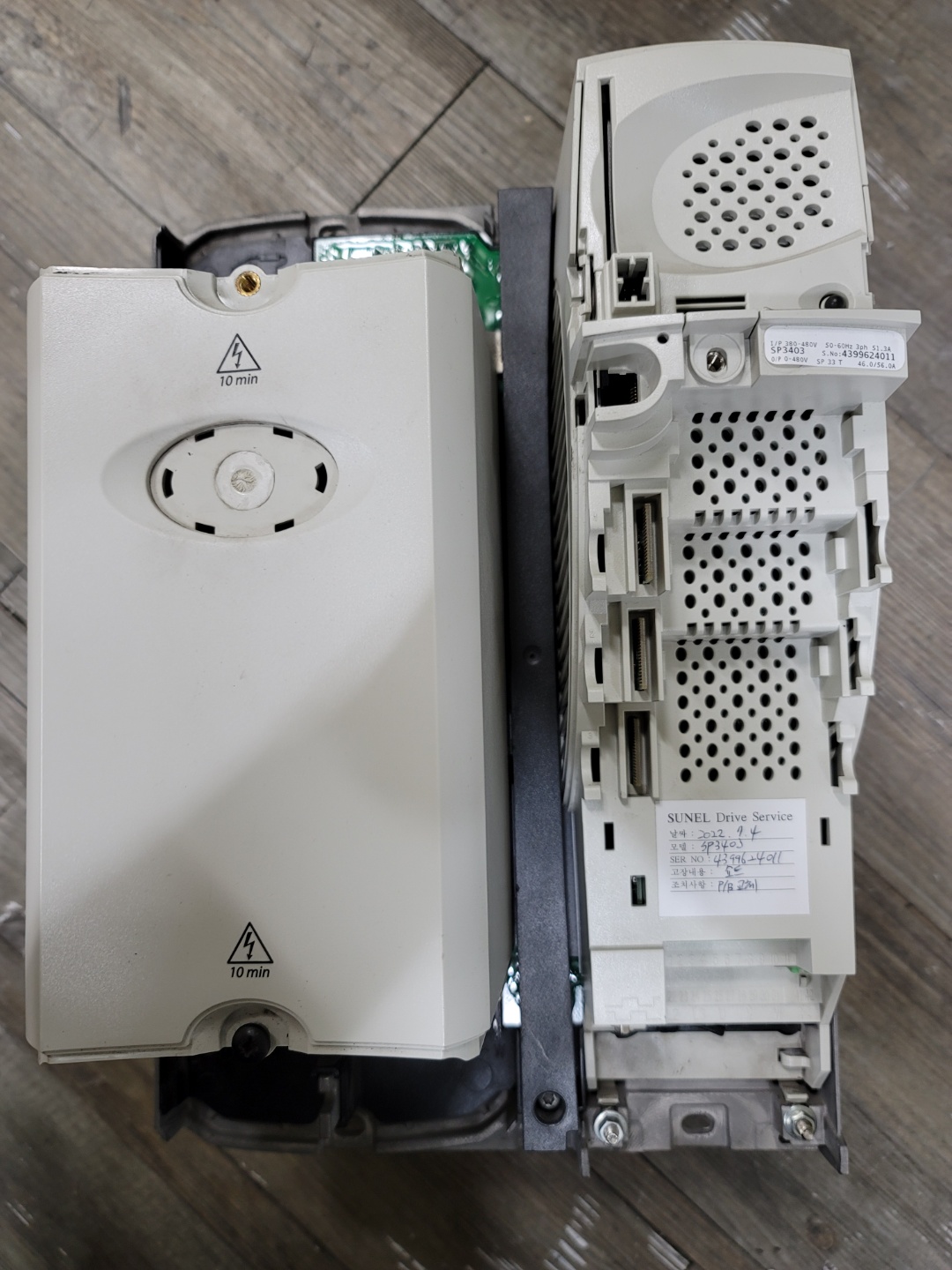

케이스를 열어 보니 분진과 습기의 흔적이 많이 보입니다.
펌프용으로 사용하는 인버터라서 아무래도 습기에 많이 노출되었던 것 같습니다.
인버터의 전원부 회로는 고압이 형성되어 있어 습기와 분진에 매우 취약합니다.
고장난 파워모듈은 폐기되어야 합니다.
새로운 정품 파워모듈은 영국 Control Techniques社를 통해 공급받고 있습니다.
정품 부품을 사용하면 수리 시간이 단축되고 부품에 대한 신뢰성을 담보할 수 있습니다.
파워모듈 교체가 마무리된 후 절연을 체크하고 전원을 투입합니다.
모터를 가동시키면서 모터의 상태와 인버터의 상태를 비교하게 됩니다.
모든 점검 포인트에서 이상이 없는 것이 확인되면 작업을 마무리합니다.
SP3403(22kW)은 Unidrive SP size3에 해당하고 SP3401(15kW), SP3402(18.5kW)와 같은 Frame을 사용합니다.
* Unidrive SP 매뉴얼 다운로드 *
