[ AI-485Adaptor] Unidrive M400, Commander C200, C300 공통 통신, Modbus RTU제공, Remote Keypad RTC, 4500-0096

Unidrive M400과 Commander C200, C300에서 공통으로 사용되는 통신 옵션 AI-485Adaptor에 대해 알아 보겠습니다.

AI-485Adaptor는 2wire 485시리얼 통신 인터페이스를 제공합니다.

이를 통해 인버터는 PC나 Controller와 같은 주변기기 상호간에 데이터를 주고, 받을 수 있습니다.

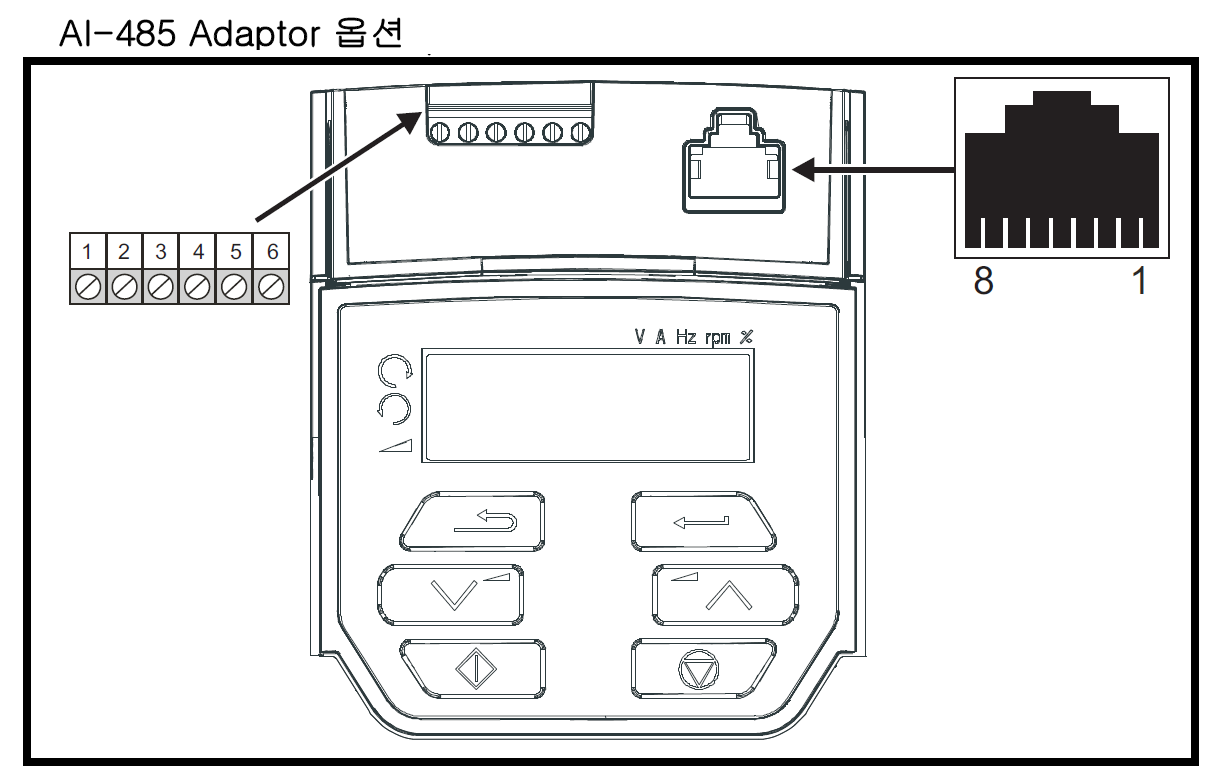

AI-485Adaptor는 병렬 연결된 RJ45와 스크류단자를 제공합니다.

인버터는 Modbus RTU Protocol을 지원합니다.

통신 포트는 통신 네트워크에 1+1/8 Unit load가 적용됩니다.

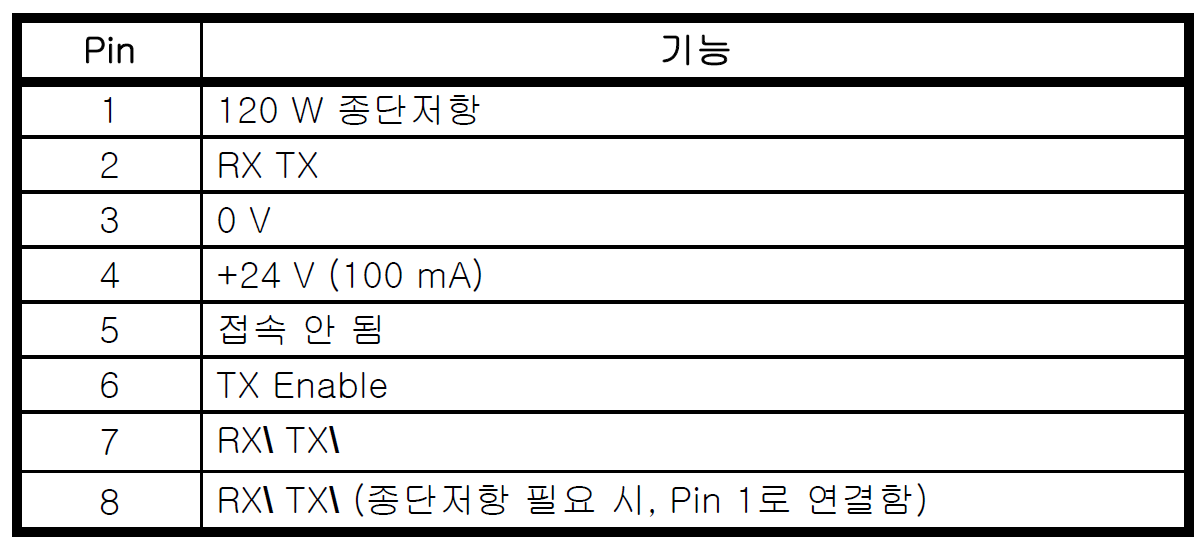

RJ45핀 배열

스크류단자 배열

RJ45와 스크류단자 동시에 사용할 수 있어 작업의 편의성을 제공합니다.

485시리얼 통신포트는 절연되어 있으며 SELV(Safety Extra Low Votage)요건을 충족합니다.

PC 또는 PLC등 중앙 Controller를 통신 Port와 함께 사용할 때는 인버터 전원전압과 최소한 동일한 정격전압을 갖는 절연장치를 사용해야 합니다.

인버터 입력에 올바른 휴즈가 설치되었는지 그리고 인버터가 올바른 전원에 연결되었는지 확인해야 합니다.

Safety Extra Low Votage(SELV)로 분류된 회로에 접속하기 위해 CT Comms Cable(4500-0096)을 사용해야하며, 이와 다른 시리얼 통신 커넥터가 사용되면, SLEV등급을 유지하기 위한 안전 절연층이 반드시 포함되어야합니다.



AI-485Adaptor와 Remote Keypad RTC

AI-485 Adaptor의 또 다른 활용 방법은 Remote Keypad RTC와 결합하여 사용하는 것 입니다.

Commander C200, C300의 경우 기본제공되는 LED Keypad는 상/하 버튼만 제공되기 때문에 익숙하지 않은 분들은 설정에 어려움을 격는 경우가 있습니다.

이때 리얼타임 캐패드인 Remote Keypad RTC를 사용하면 파라미터 번지, 파라미터 명, 파라미터 값을 한눈에 확인할 수 있고, 상/하/좌/우 버튼으로 설정이 한결 수월해 집니다.
