[ 진동센서 적용사례 ] VA1000G, VA1500G, VA2000G 적용사례

진동센서는 진동을 감지해서 전류 출력으로 변환하는 센서입니다.

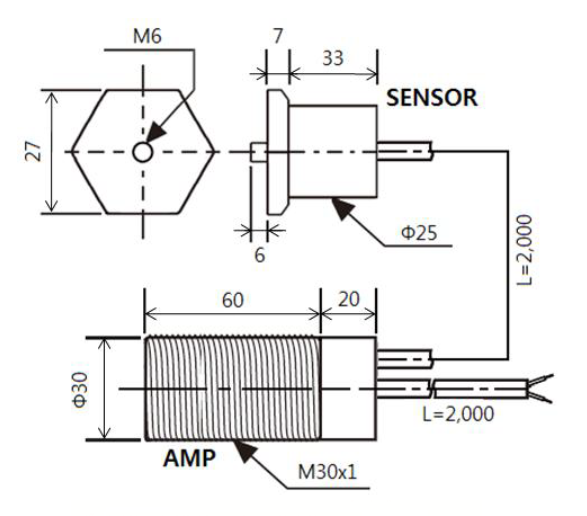

외형도

구성은 센서와 AMP로 나눠져 있습니다.

센서는 진동을 감지하는 부분이고 AMP는 전자회로로 되어 있습니다.

센서 앞에는 M6 나사선으로 되어 있어 진동을 감지할 곳에 탭을 내서 공업용접착제로 단단히 체결해야 합니다.

센서와 AMP는 2m케이블로 연결되어 있어서 AMP는 진동이 없는 곳에 설치합니다.

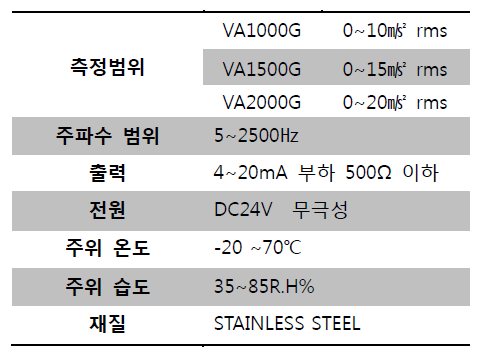

사양

3가지 모델의 측정 범위는 VA1000G 0~10㎨rms, VA1500G 0~15㎨rms, VA2000G 0~20㎨rms입니다.

출력은 모두 4-20mA입니다.

필요에 따라 진동범위에 맞게 선정해야 합니다.

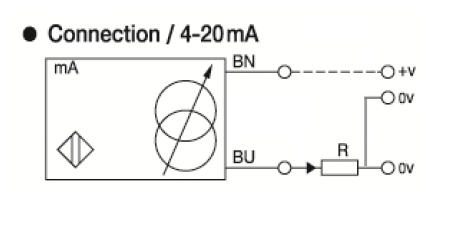

회로

위의 그림과 같이 결선은 아주 간단합니다.

센서의 갈색선을 파워서플라이의 +24와 연결합니다.

R을 디지털표시기라고 하면 청색을 디지털표시기의 입력에 넣어 주고 디지털표시기의 0V를 파워서플라이 0V와 Common하면 결선은 끝이 납니다.

디지털표시기의 설정에 따라 알람신호 발생시켜 다양한 용도로 사용할 수 있습니다.

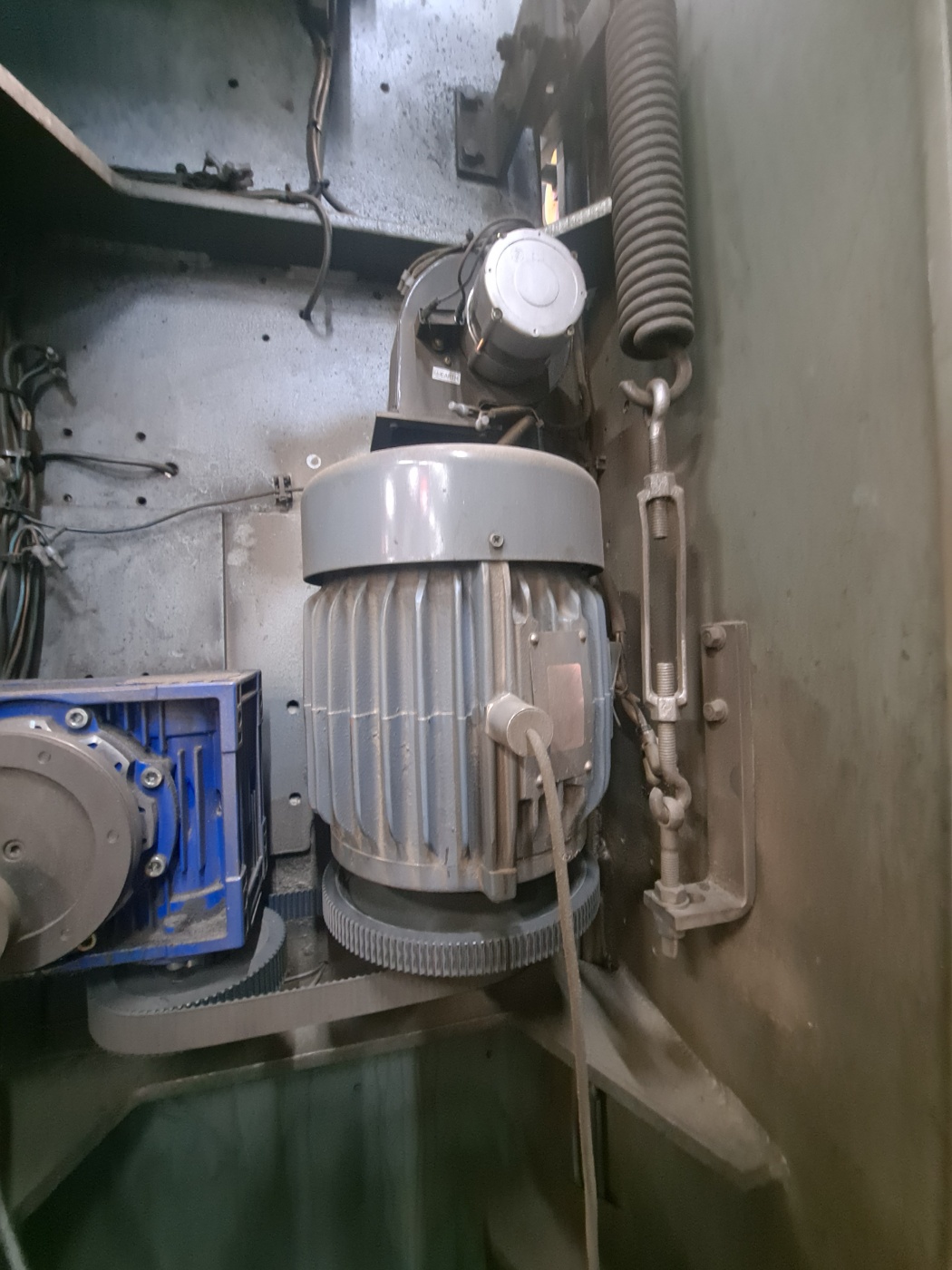

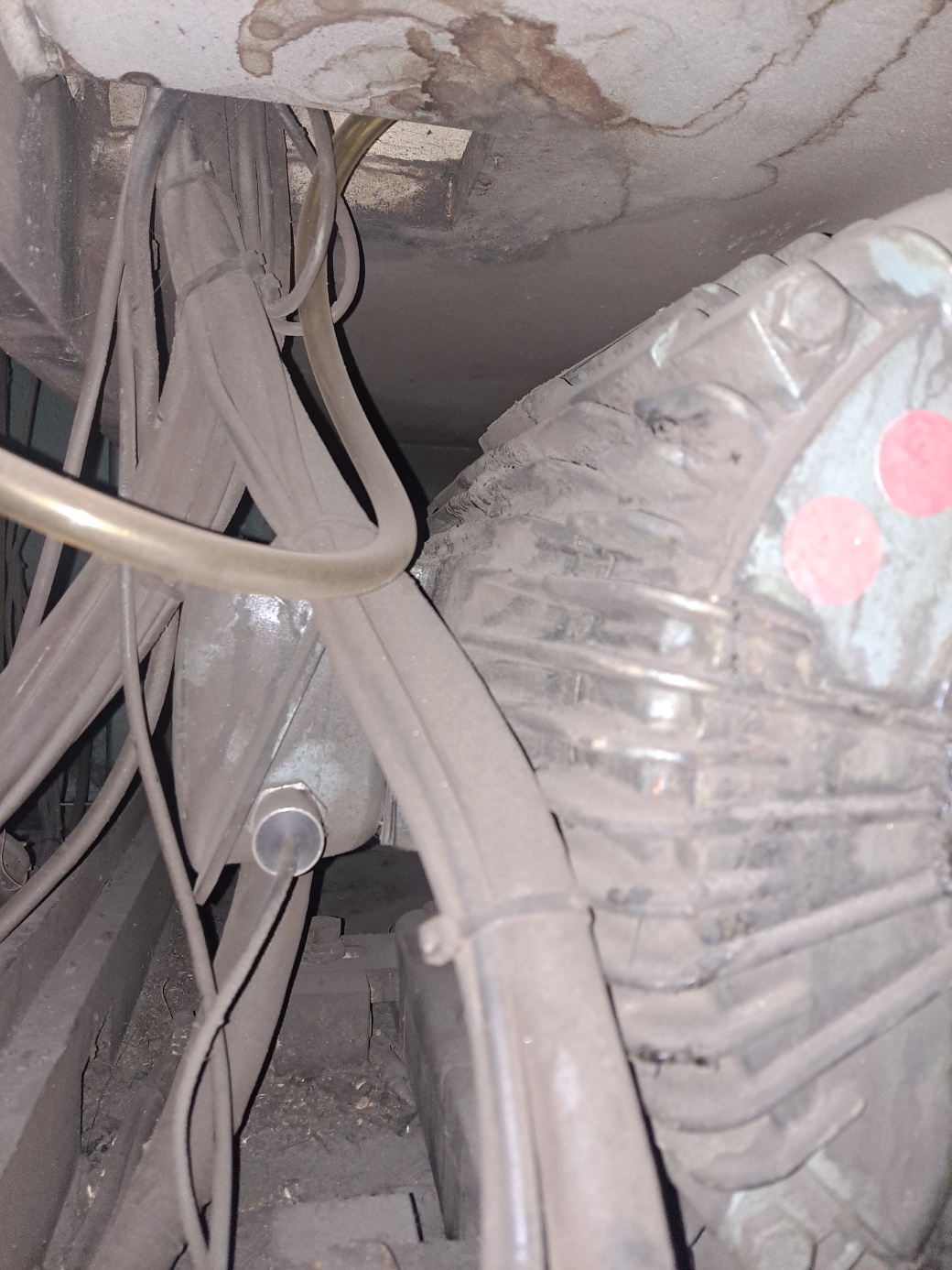

위의 사진은 실제 적용된 사례입니다.

평시의 기계진동에 비해 진동폭이 커지면 디지털표시기에서 알람을 발생시킵니다.

알람이 발생했다는 것은 기어박스의 파손이나 기구적인 유격이 발생했다는 것이기 때문에 신속한 점검이 필요하다는 뜻입니다.

이렇게 진동센서는 더 큰 사고로 이어지지 않게 하기 위한 예방 정비의 목적으로도 활용됩니다.
