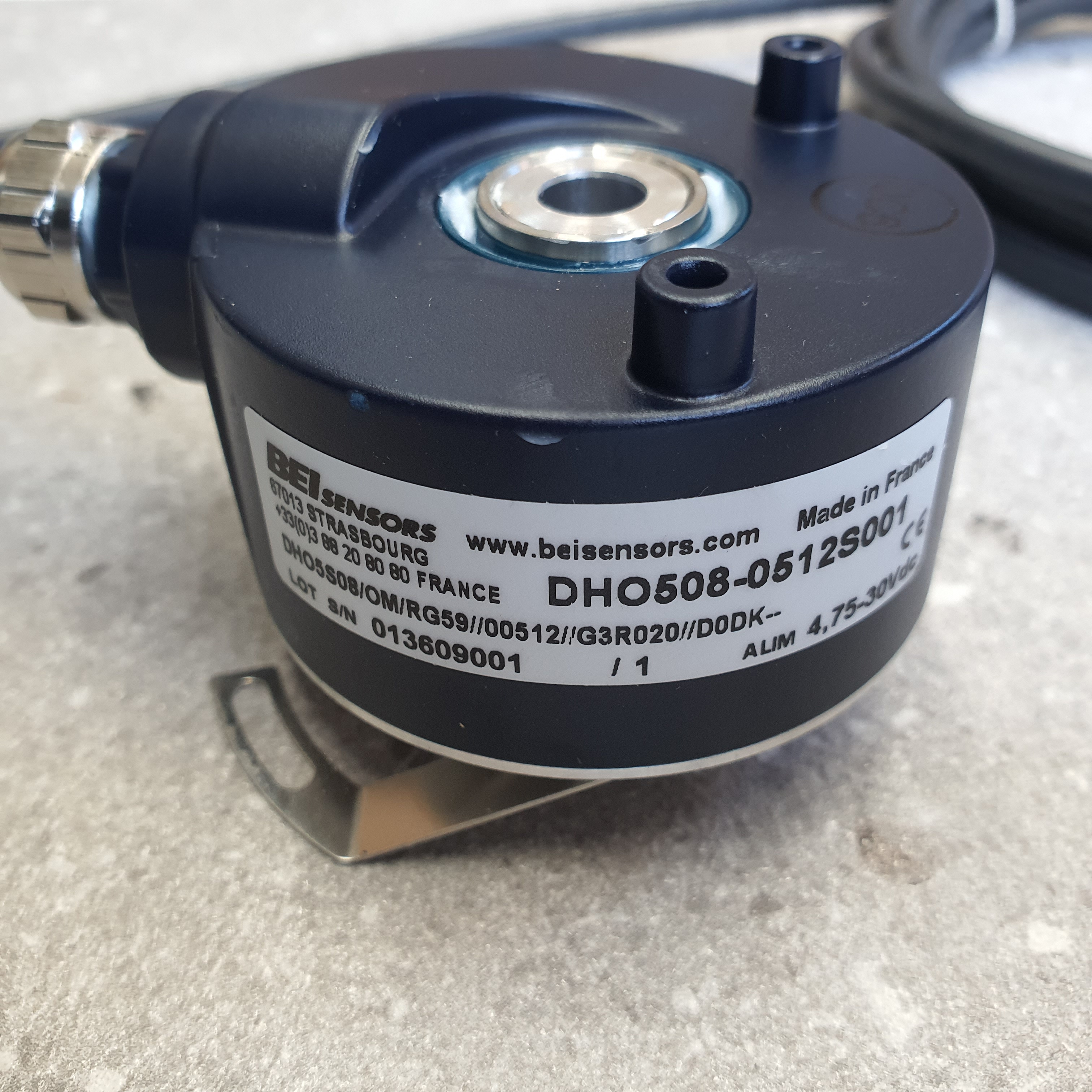

프랑스 BEI 엔코더 DHO508-0512S001 입니다.
DHO508-0512S001의 정확한 규격은 'DHO5S08/OM/RG59//00512//G3R020//DODK--'입니다.

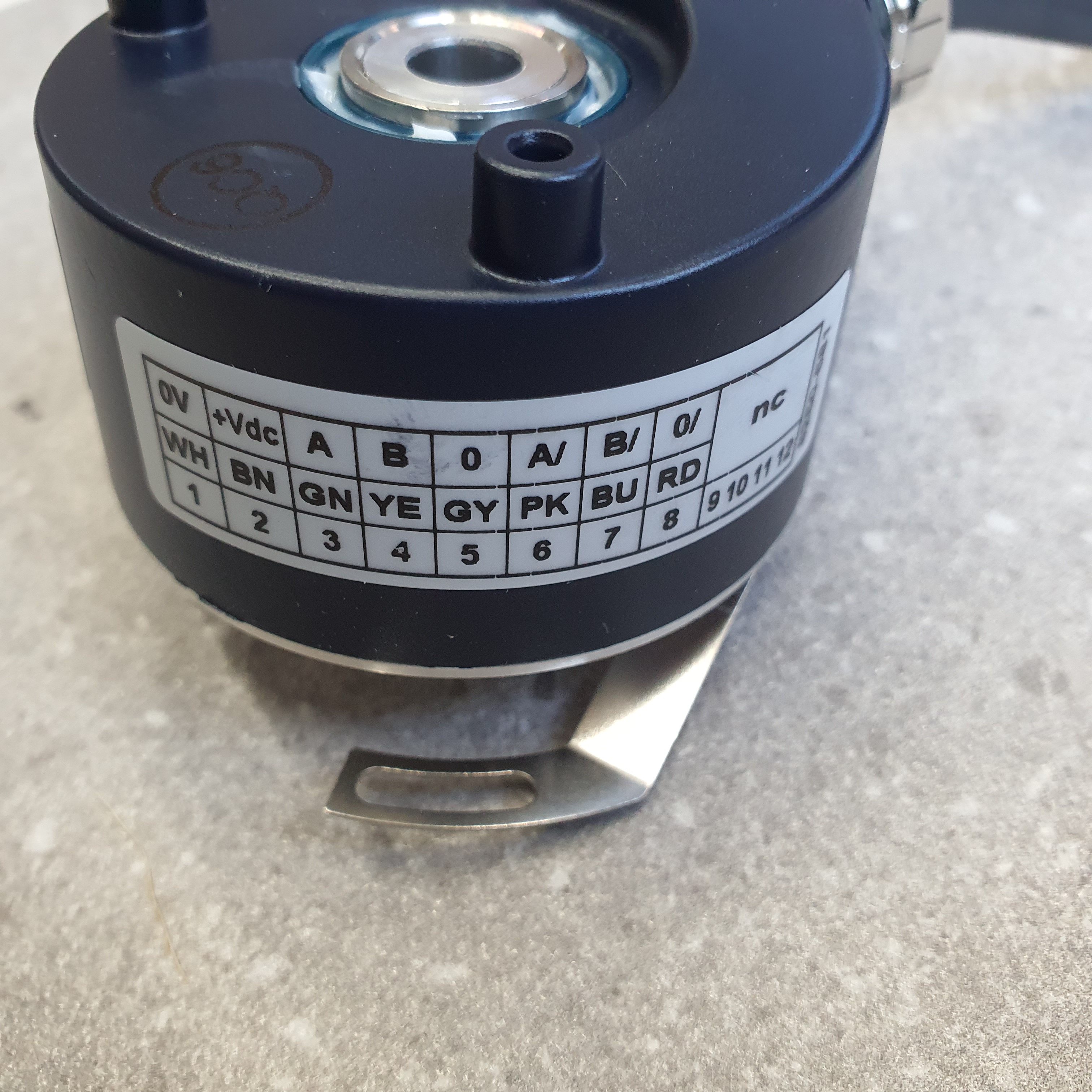

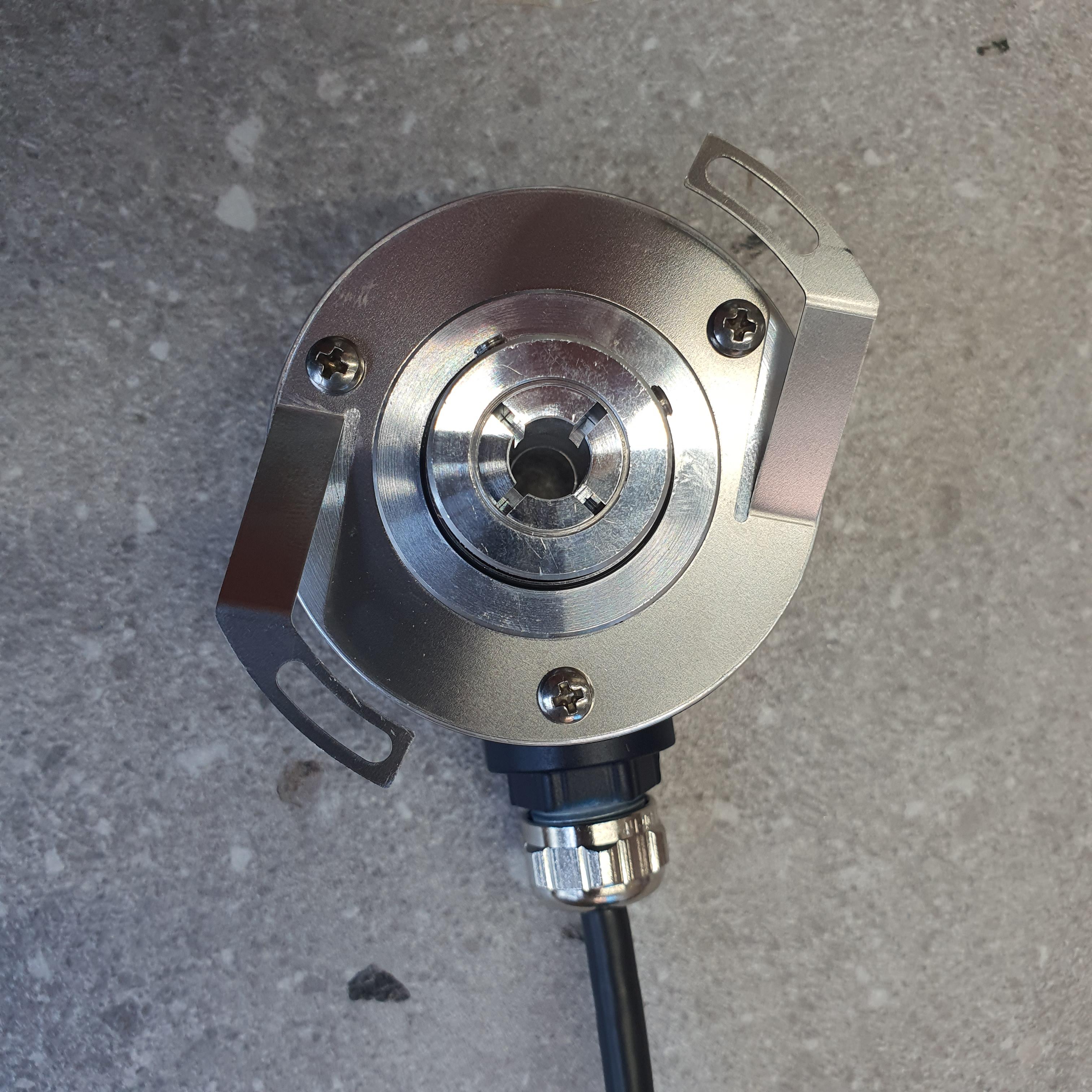

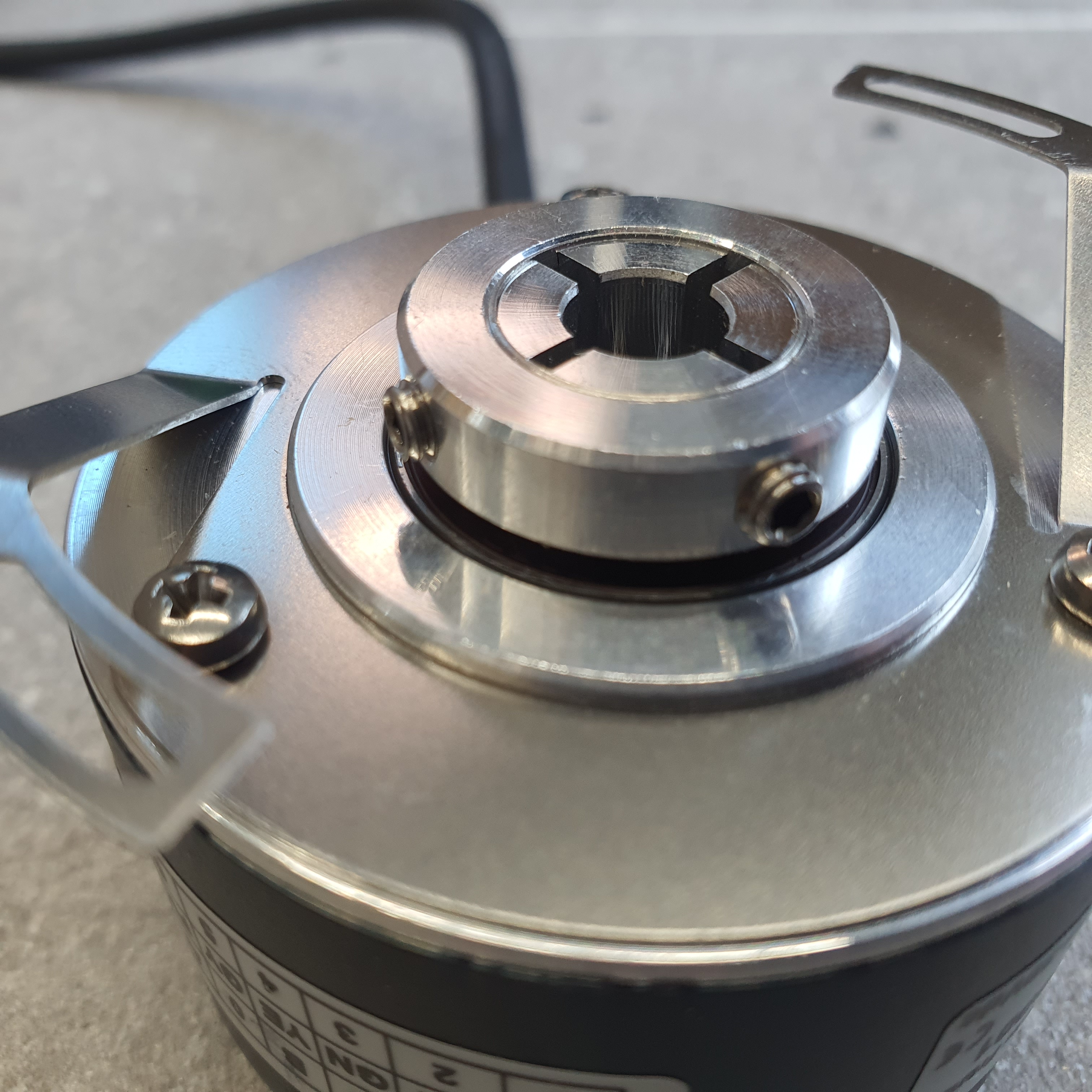

규격을 맞춰 보니 DHO5S 시리즈, 중공축 8파이, 전원 4.75~30Vdc, 출력방식 Push-Pull 5~30Vdc, A A/ B B/ 0 0/, 512ppr, PVC케이블 8와이어, 케이블길이2m인 것을 알 수 있습니다.

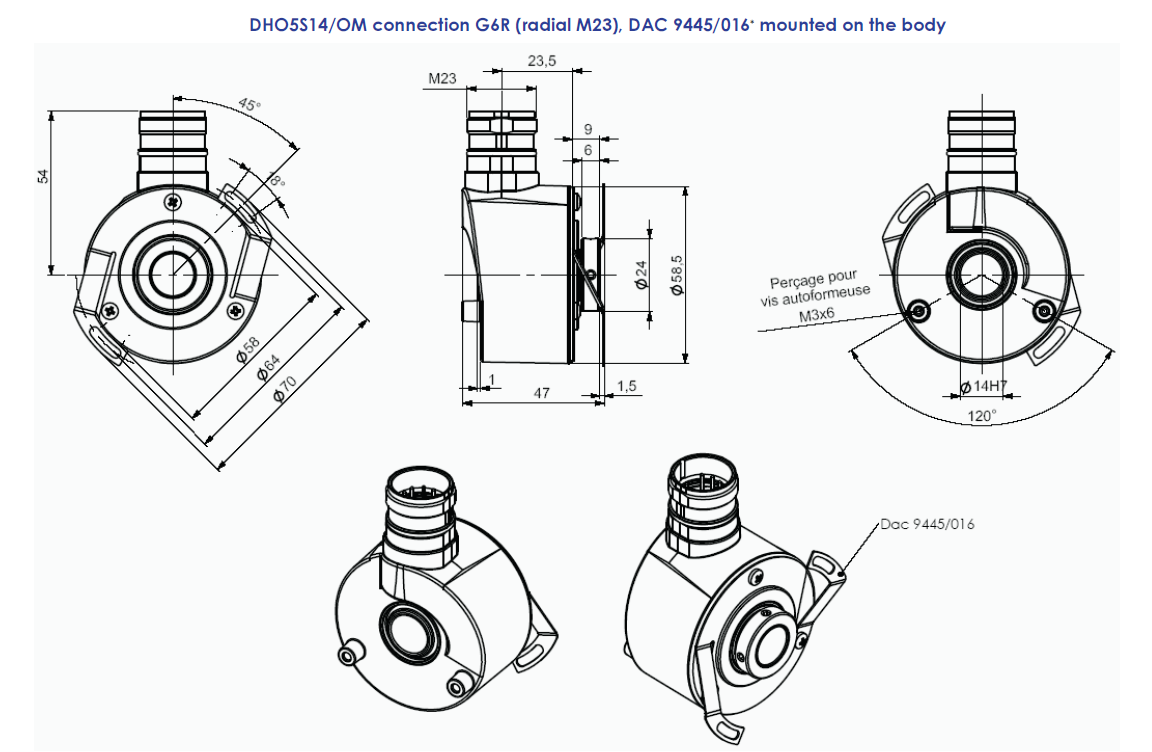

중공축 8Φ 도면이 없어 14Φ를 예시로 올려 놓습니다.
