UNI3404, UNI3405와 함께 사용하는 UD70 프로그램 옵션 모듈의 교체에 대해 알아보겠습니다.
아시는 바와 같이 UNI3404, UNI3405는 단종된 Drive입니다.

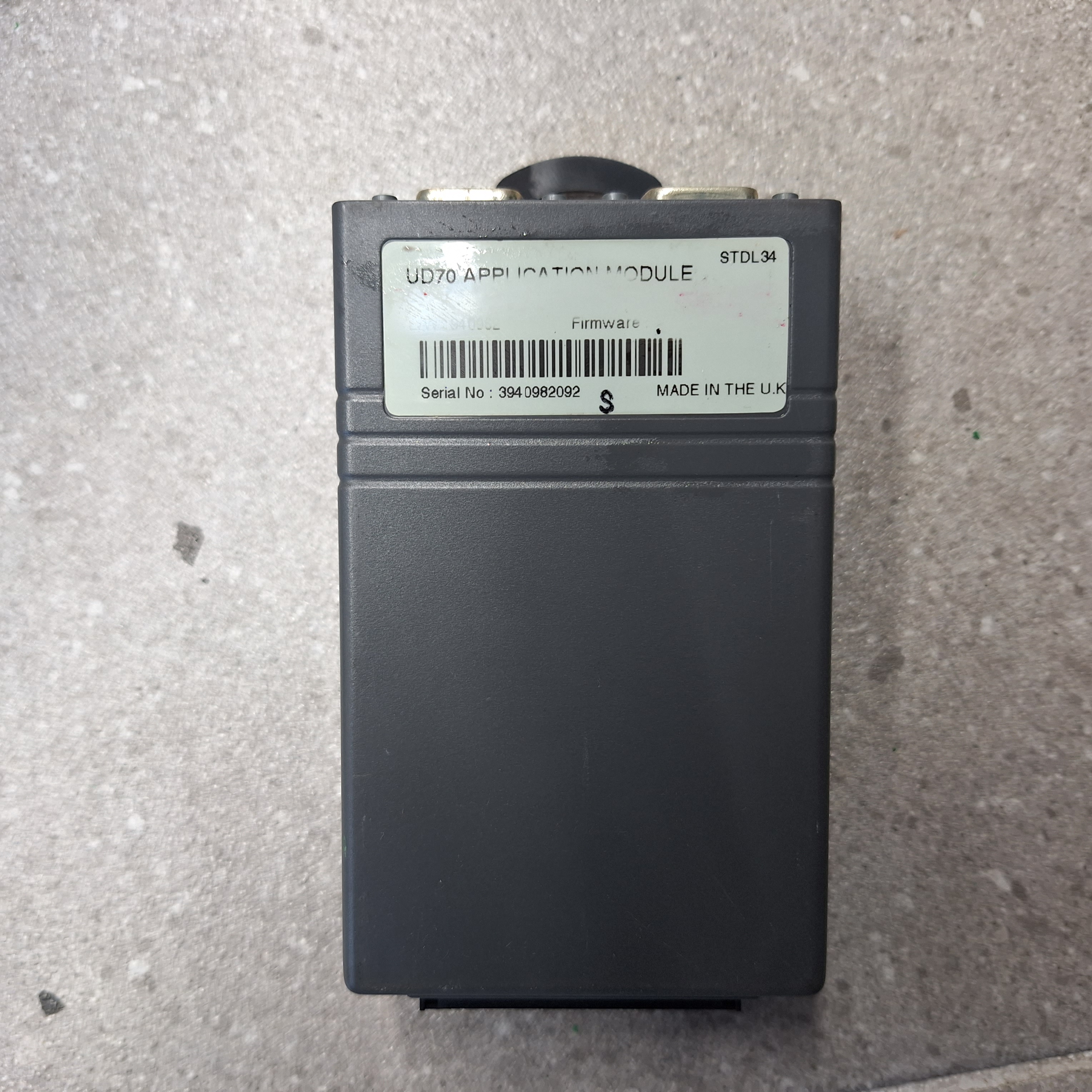

UNI3404, UNI3405에서 통신을 하려면 Large Option Module UD7x (UD70, UD71, UD73, UD75...)를 사용해야 하는데 해당 시스템에서는 UD70을 사용했습니다.
UD70은 시리얼 통신 RS232C와 RS485 1port씩 가지고 있으며, DPL Software를 통해 사용자 프로그램을 작성할 수 있습니다.

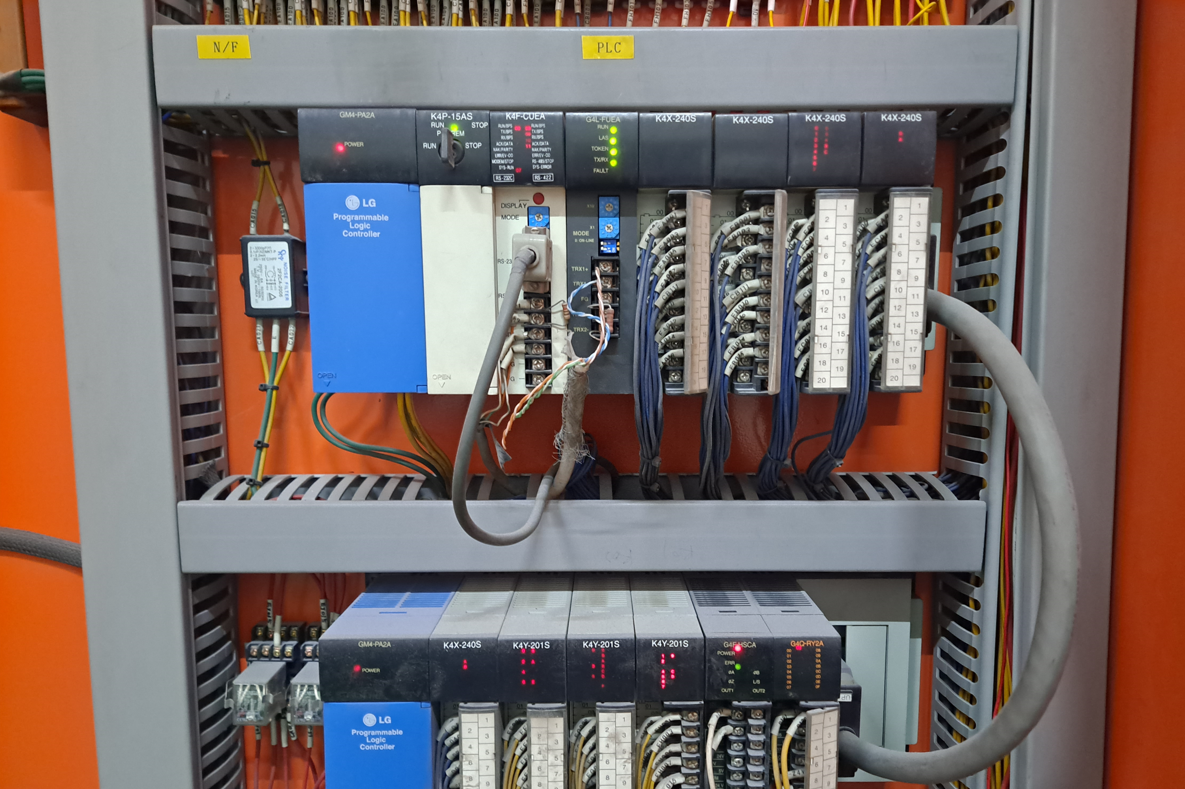

PLC는 LG산전 Master-K300s를 사용하고 있습니다.
PLC만 보더라도 Panel 제작 시기가 얼마나 오래됐었는지 가늠할 수 있을 것입니다.

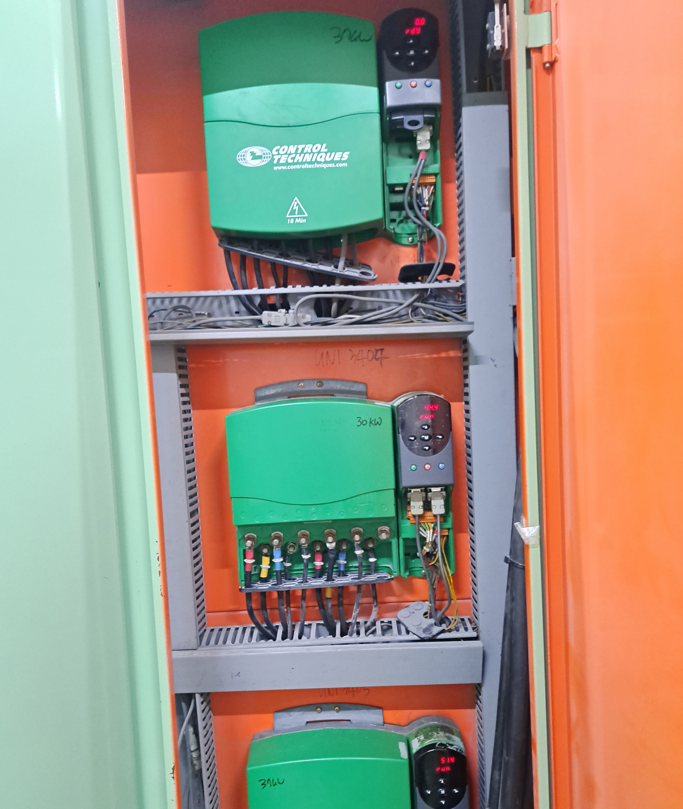

구형 UNIDRIVE는 열화된 플라스틱 케이스의 파손으로 인한 고장이 발생하기도 합니다.
컨트롤 케이스 파손은 Control Board와 연결된 Large Option Module(UD70, UD71, UD73, UD75...)과 Small Option Module(UD50, UD51, UD53...)의 고장으로 이어지기도 합니다.
고장 난 UD70를 교체하기 위해서는 새로운 UD70에 해당 DPL 프로그램을 다운로드해야 합니다.
새로운 UD70을 Control Board(UD90A)에 단단히 결합시킨 후 DPL 프로그램은 다운로드해야 하는데 UD70을 컨트롤 보드에 분리 또는 삽입할 경우에는 반드시 전원을 차단한 후 시행하고 다시 전원을 투입해야 합니다.
UD70을 분리, 삽입할 경우 플라스틱 케이스가 파손되지 않도록 각별한 주의를 기울여야 합니다.
전원이 투입된 UNIDRIVE UD70에 해당 DPL 프로그램을 불러와서 다운로드합니다.
이때 전용 통신케이블이 필요하며, 통신 ID, 통신 속도 등을 일치시켜야 합니다.
DPL 프로그램 다운로드 후에는 UD70 리셋 코드를 입력하고 정상적으로 연산되는지 확인해야합니다.
