NIDEC DRIVES, Unidrive M701-03400062A (2.2kW 400V) 드라이브가 고장 수리차 입고되었습니다.

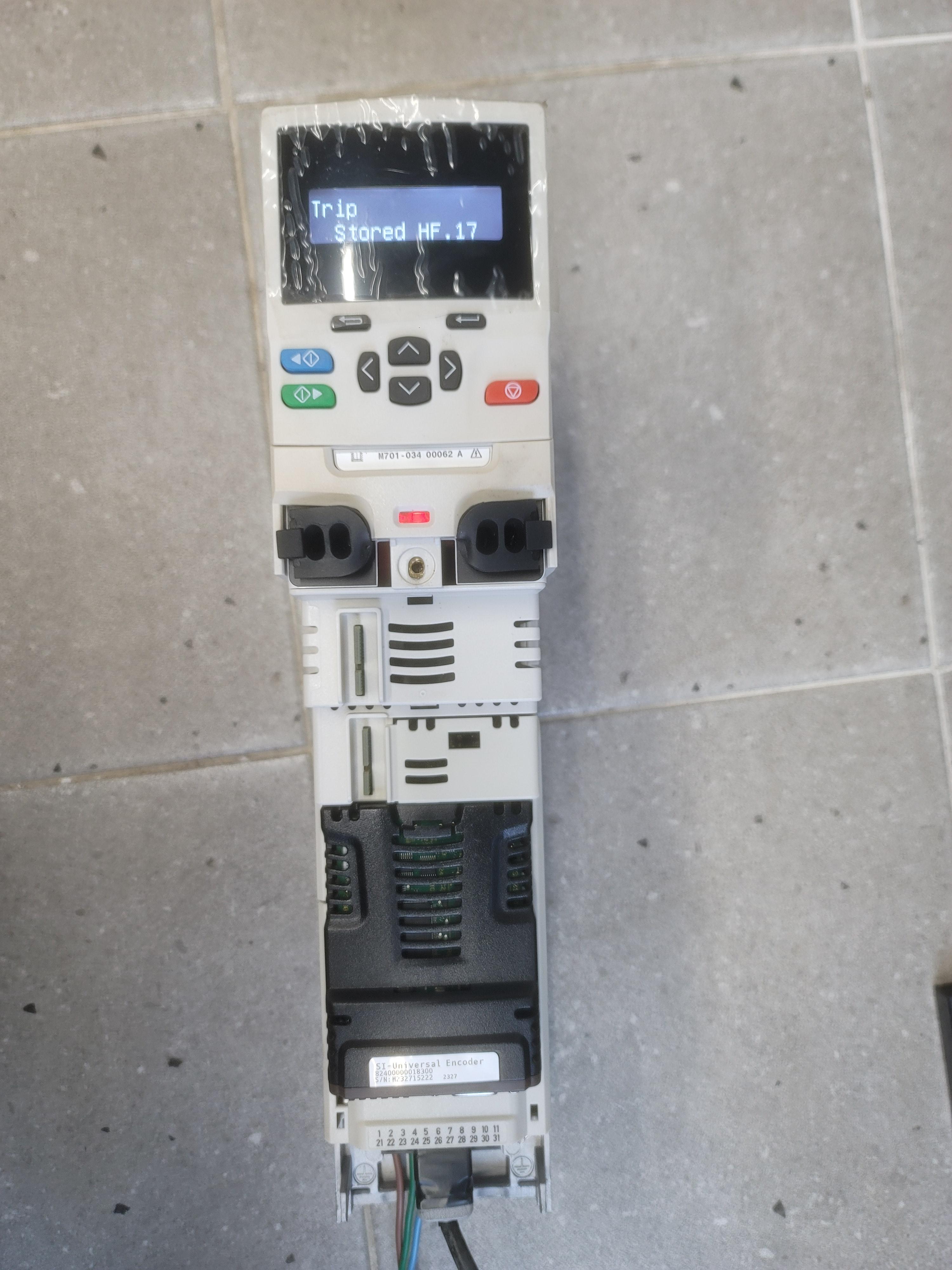

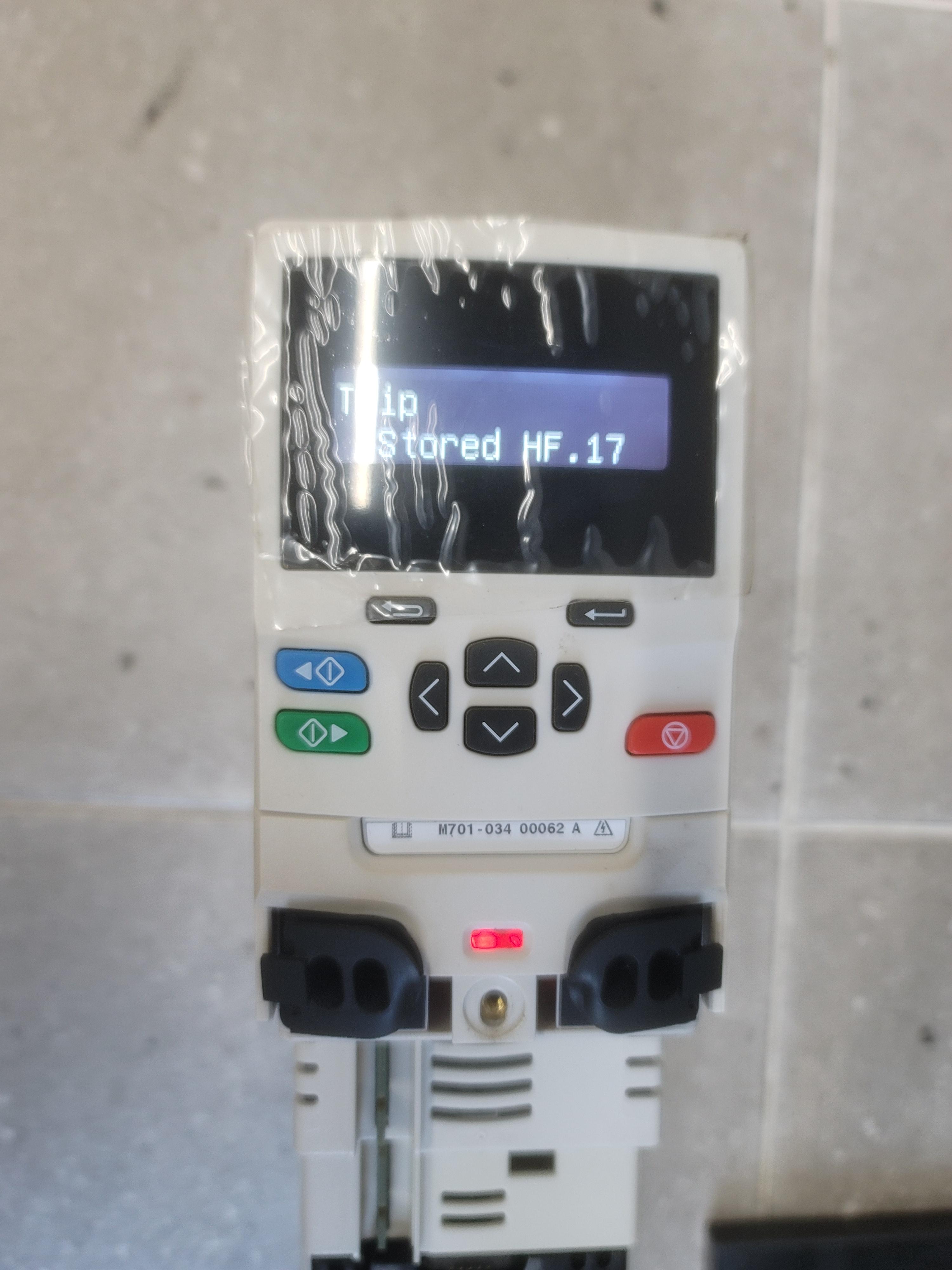

Servo Drive로 사용되는 M701-034 00062 A는 Stored HF.17 Trip이 발생되어, Reset을 실행해도 해제되지 않는 상황입니다.
| HF17 | 데이터 프로세싱 에러 : 컨트롤 보드에 공급된 클록이 사양에서 벗어남 |
| HF17 Trip은 Control Board Logic에 공급된 클록이 사양에서 벗어남을 나타냅니다. 이 트립은 드라이브상 PCB 제어에 오류가 있음을 나타냅니다. - 조치내용 : 하드웨어 고장으로 니덱코리아 공인 서비스센터 썬엘콘트롤에 연락바람. |
HF17 트립은 하드웨어 고장으로 컨트롤 보드 M701-Sub Assembly (9701-0063)를 교체해야만 합니다.
교체 전 파라미터 데이터를 확보했습니다.

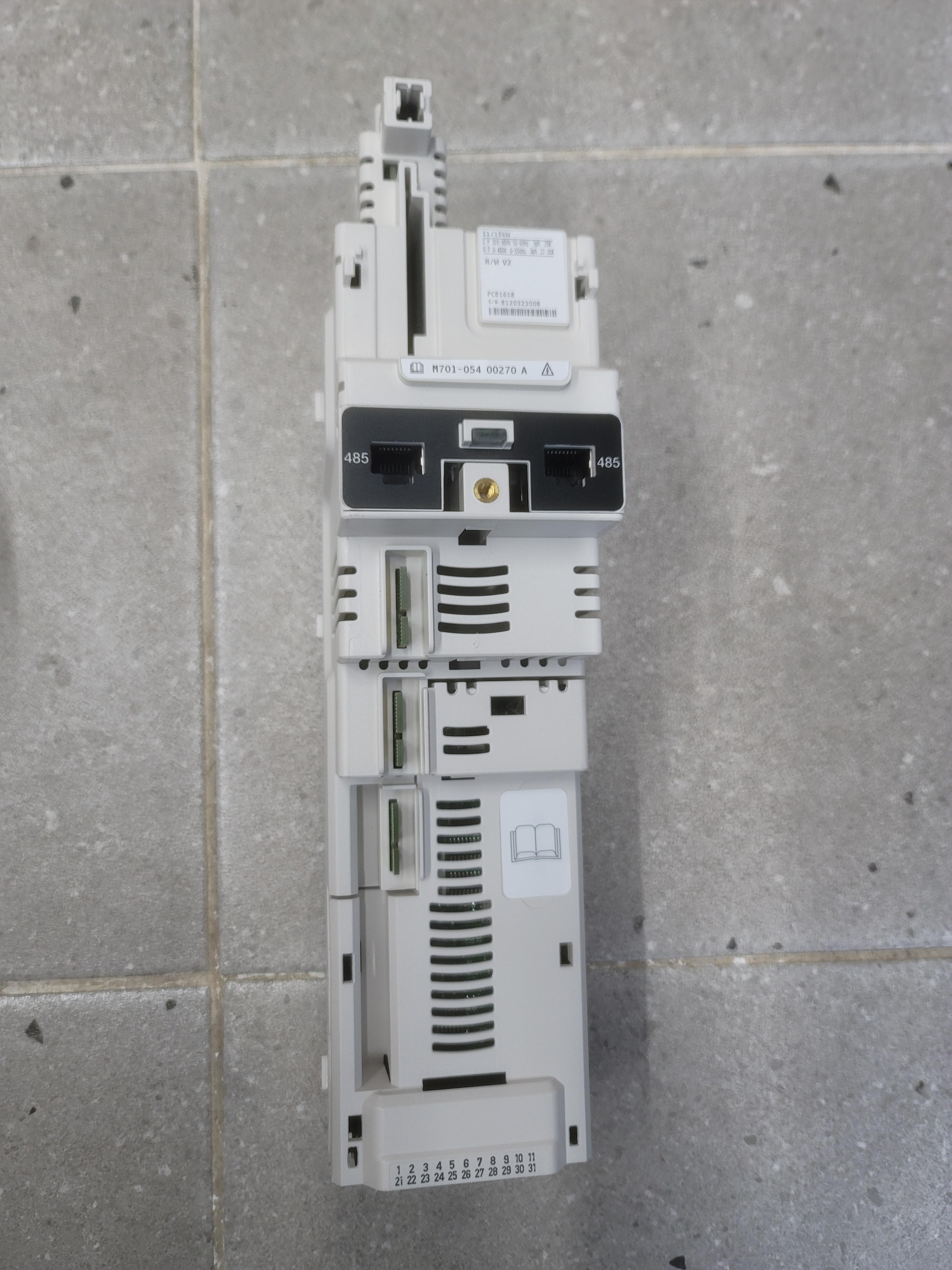

컨트롤 어셈블리를 분리했습니다.

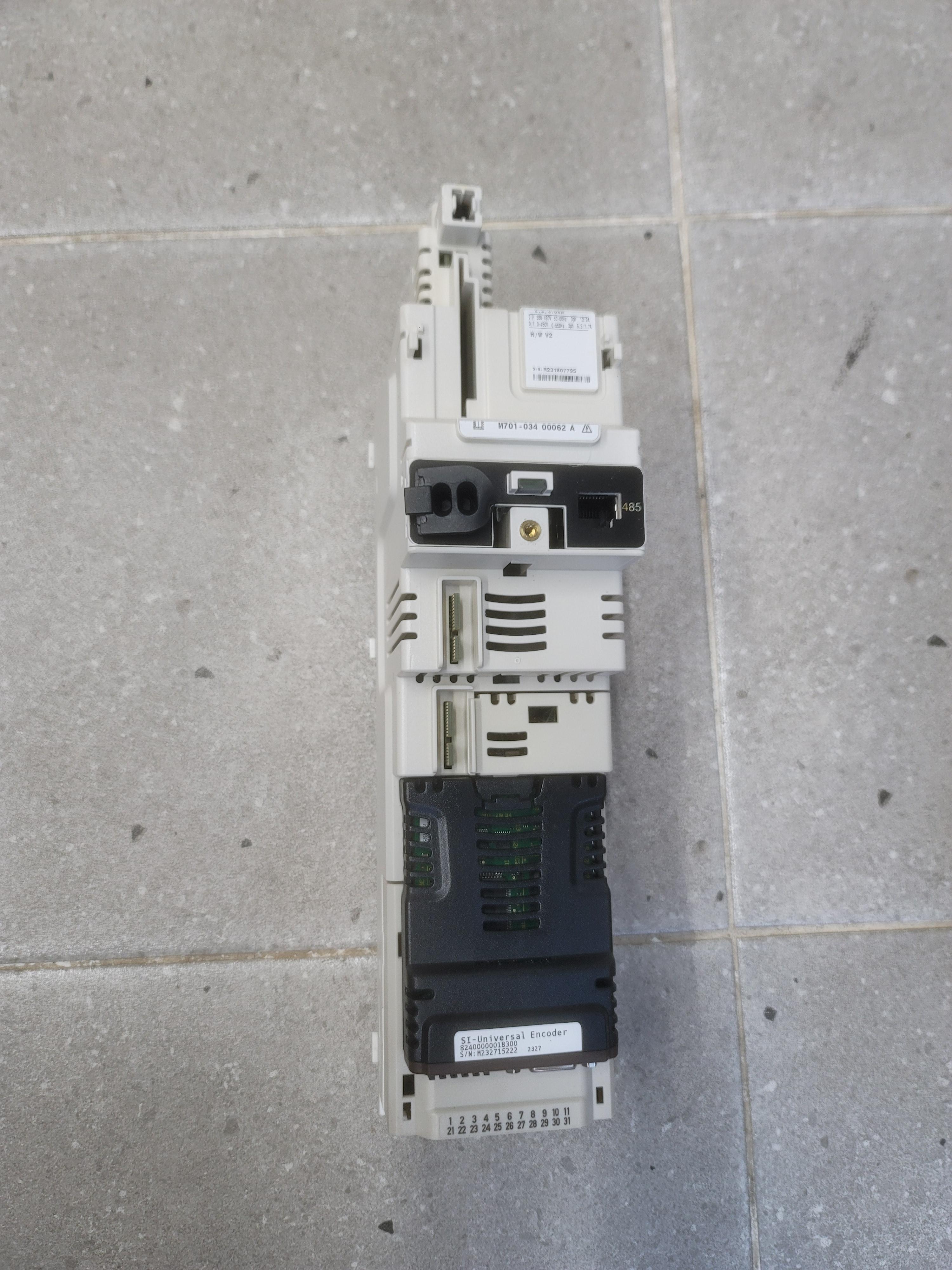

옵션 모듈 SI-Universal Encoder가 3번 슬롯에 장착되어 있습니다.
옵션 모듈을 사용하는 고객께서 작은 부주의로 많은 곤란을 겪게 되는 것이 있는데, 그것은 옵션 모듈을 제거하고 전원을 투입하는 것입니다.
예를 들면 Control Board는 3번 슬롯에 SI-Universal Encoder가 장착된 것을 인식하고 있고, 해당 Parameter 메뉴 17에 관련 변수를 저장하고 있습니다.
그런데 3번 슬롯에 다른 옵션 모듈을 장착하거나, 옵션 모듈이 비어 있는 상태에서 전원을 투입하게 되면 데이터 불일치로 관련 옵션 모듈의 변숫값이 사라져 버립니다.
그렇기 때문에 어떤 경우라도 옵션 모듈을 임의로 변경하거나 제거해서는 안 됩니다.
수리를 맡길 때도 반드시 옵션 모듈이 장착된 상태 그대로 보내셔야 합니다.
니덱코리아 공인 서비스센터에만 제공되는 새로운 정품 Control Assembly를 준비해서 조립했습니다.
3번 슬롯에 옵션 모듈 SI-Universal Encoder를 장착하고, 전원을 투입한 후 확보해 둔 파라미터 데이터로 설정을 마쳤습니다.
정상 작동 여부를 점검하기 위해 서보모터로 부하 테스트를 했습니다.
가속, 감속 구간을 포함해서 부드럽게 작동하였고, 계측기의 값들도 안정적으로 유지되었습니다.
몇 차례 운전 사이클을 반복하며 점검한 후 M701-034 00062 드라이브 수리 작업을 최종 마무리했습니다.
