칼마이어 기계에 적용된 Unidrive SP2403-KM 인버터의 수리입니다.
자료를 보니 예전에 쇼트로 인해 Power Module을 교체한 이력이 있습니다.
약 6년 후 UV (Under Voltage) trip으로 재차 수리 입고되었습니다.

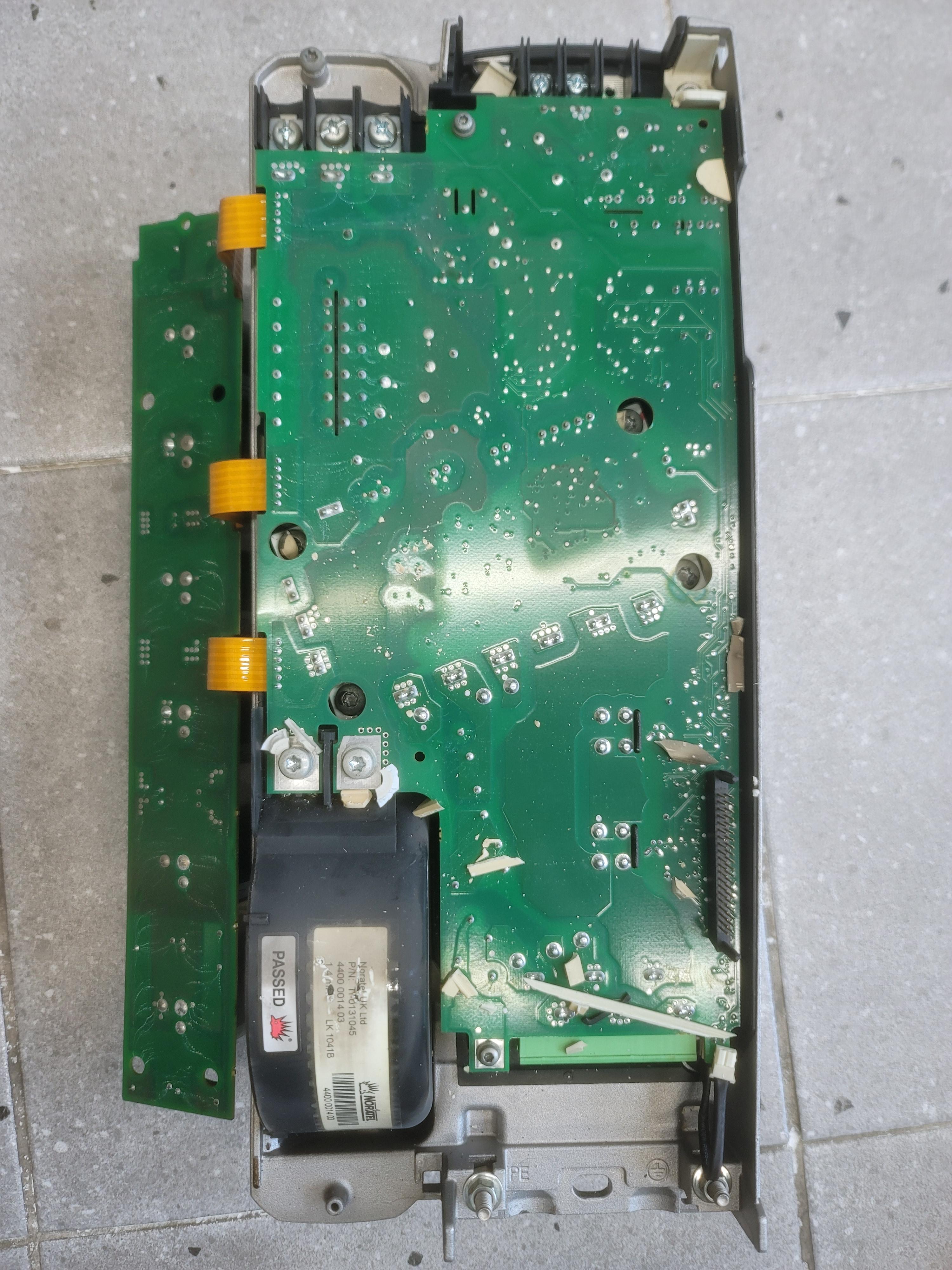

사전 점검에서 Parameter data를 확보했으며, Power Module (UT25)과 케이스 교체가 필요한 것을 판단되었습니다.

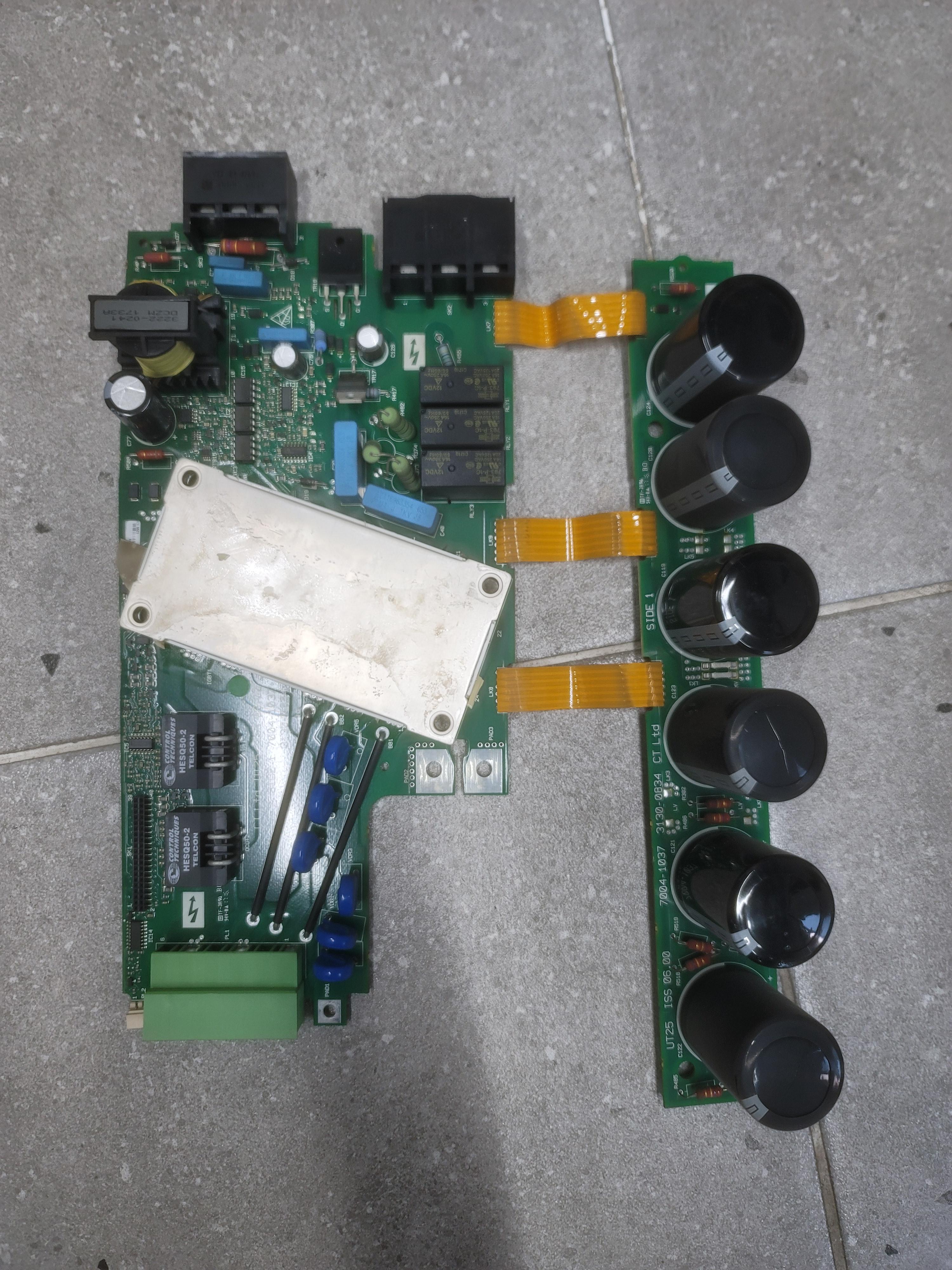

고장 난 파워모듈은 탈거 후 폐기됩니다.

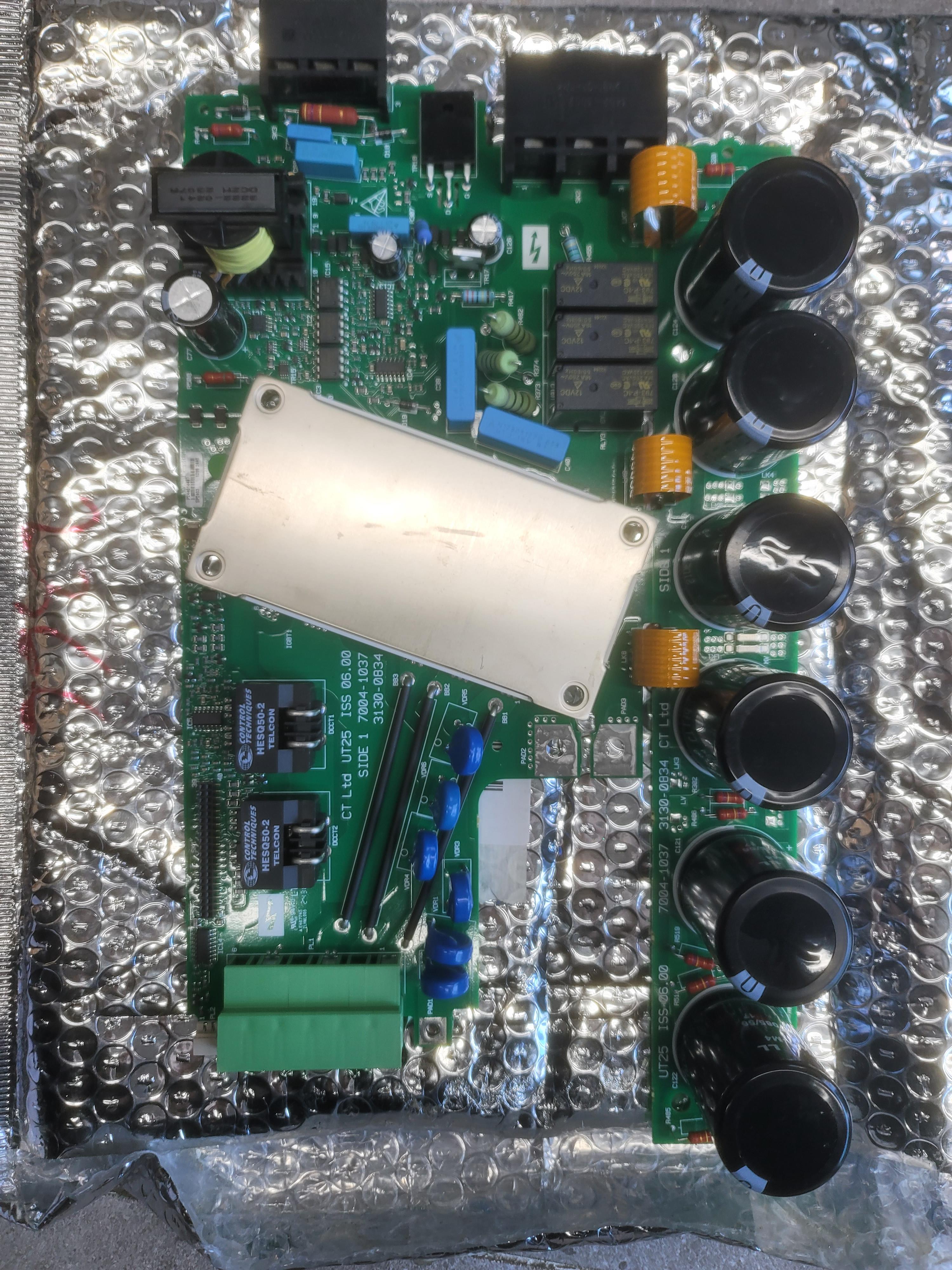

Control Techniques U.K로부터 수입된 정품 파워모듈을 준비했습니다.
UT25 Power Module에는 전력에 관한 모든 부분을 담당합니다.
콘덴서를 비롯해서 SCR, IGBT와 같은 전력 반도체와 전자 회로 PCB를 포함합니다.
UT25 파워모듈 하나의 교체로 전력 부분 전체를 완전한 새것으로 만들어 냅니다.

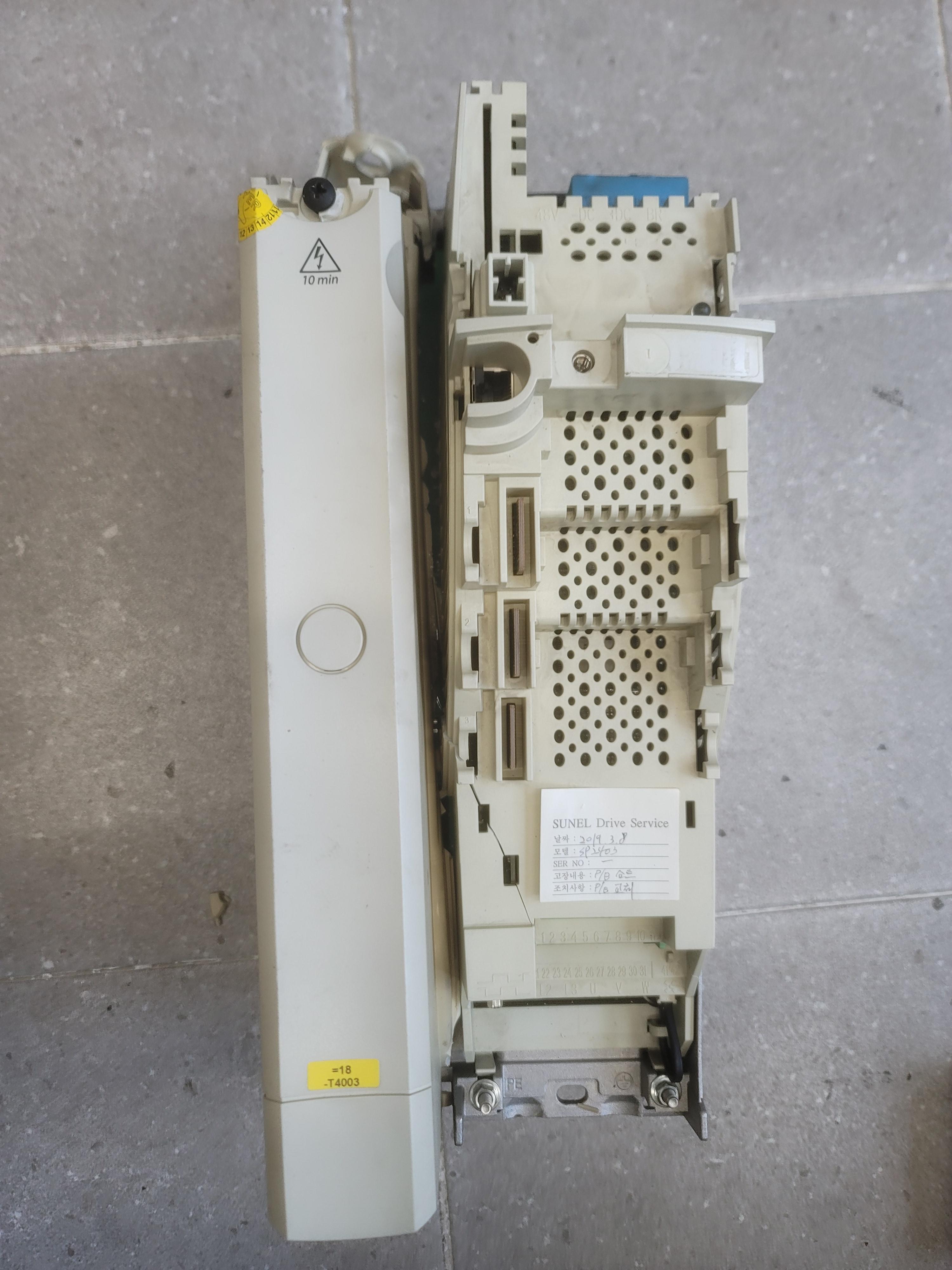

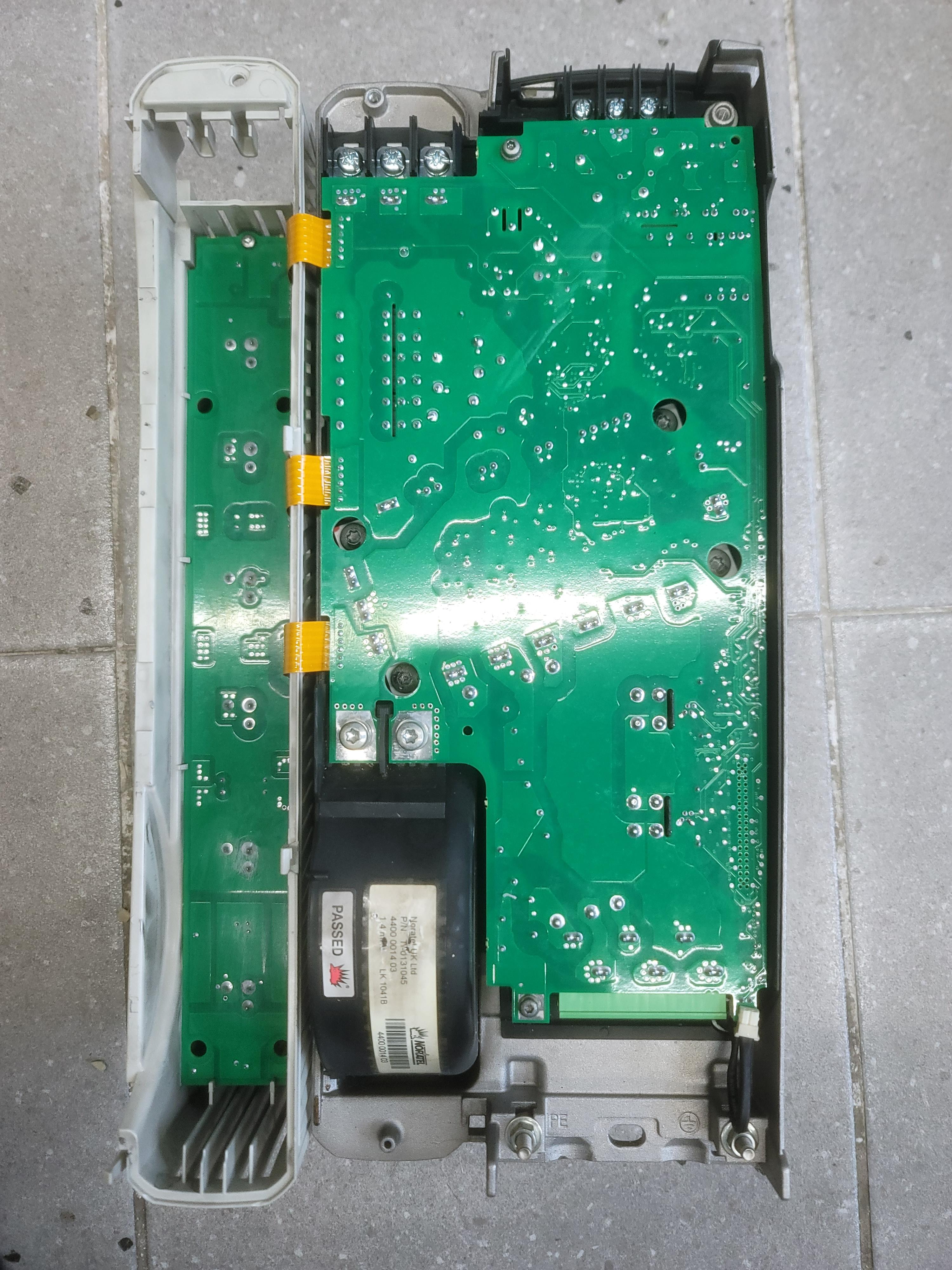

새로운 파워모듈로 장착하고, 파손된 Control 케이스도 교체를 했습니다.
예전에 받아 둔 파라미터 데이터와 오늘 사전 점검에 받은 데이터를 비교하니, 변수 몇 가지가 바뀐 것이 있어서 예전 파라미터는 삭제를 하고 오늘 백업한 데이터를 기준으로 업데이트를 했습니다.
Control Board 고장이 아니라서 별도의 데이터 설정 작업은 필요치 않았고, Control 케이스 교체만 이루어졌습니다.
계측기를 사용하고 드라이브 모니터링 데이터를 비교하면서 모터를 운전했습니다.
급격한 가속 감속 운전과 부하량을 달리하면서 테스트했는데 혹독한 운전 조건에서도 안정적인 운전이 가능했습니다.
DC Bus 전압도 잘 관리되는 것을 확인하고 수리 작업을 마무리했습니다.
