EMERSON 인버터 Unidrive SP3403 (22kW 400V) 수리입니다.
HF25 trip으로 입고되었는데 전원을 투입해서 확인한 결과도 HF25입니다.
리셋을 해도 HF25는 해제되지 않는 상황입니다.
| HF25 | 피드백 오프셋 오류 감지 |
| 225 | 하드웨어 이상 - 공인 서비스센터 썬엘콘트롤에 문의 |
HF25의 해결책은 대부분 Power Module UT35를 교체함으로 해결됩니다.

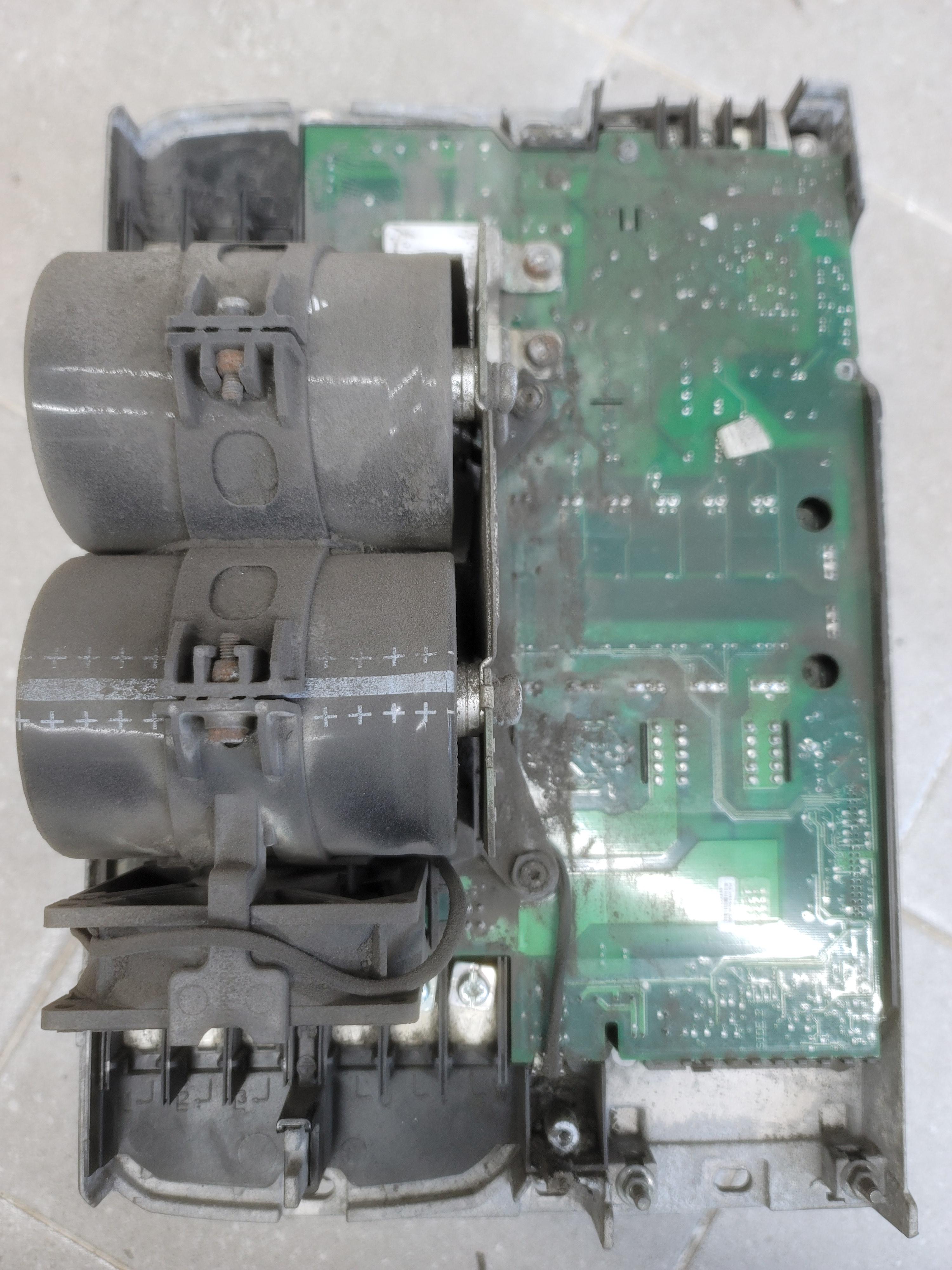

파워모듈 교체를 위해 케이스 탈거하는 과정에 많은 분진이 콘덴서와 PCB에 쌓여 있는 것을 볼 수 있었습니다.
철강 공장에서 사용하는 SP3403이기 때문에 분진 속에는 미세한 금속 성분이 함유되어 있습니다.
인버터에 치명적인 3가지는 온도, 습도, 먼지입니다.
요즘과 같이 고온 다습한 환경에 먼지까지 더 해진다면 고장률이 높아집니다.
이는 Control Techniques 인버터만 해당하는 것이 아니라 모든 전기전자기기에 영향을 끼칩니다.
여름철 인버터의 고장 발생률을 보면 다른 계절에 비해 높은 것을 보면 알 수 있습니다.

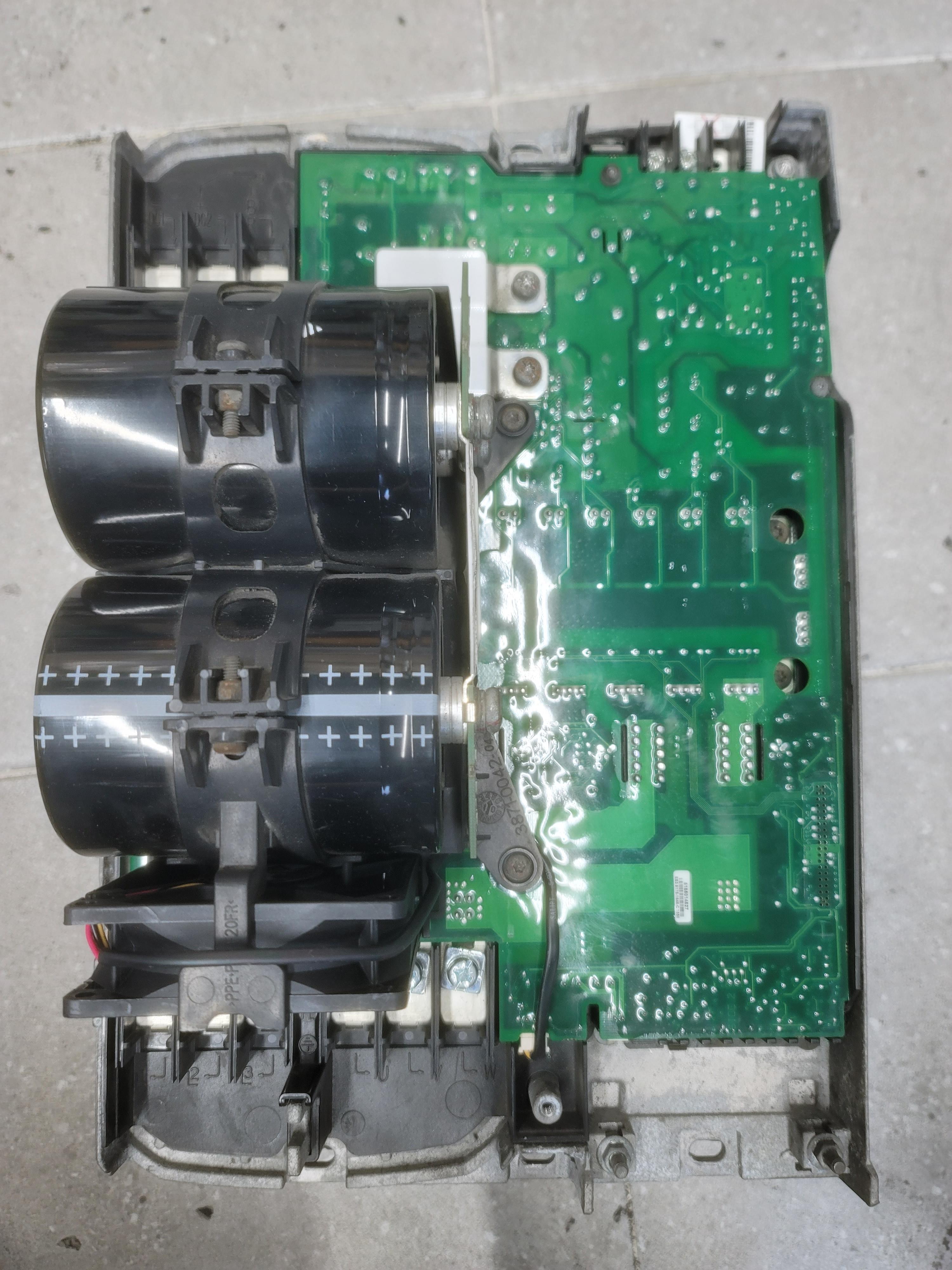

Power Module 교체에 앞서 먼저 클리닝 작업을 했고, 영국 Control Techniques 社에서 공수한 정품 파워모듈 UT35로 교체했습니다.

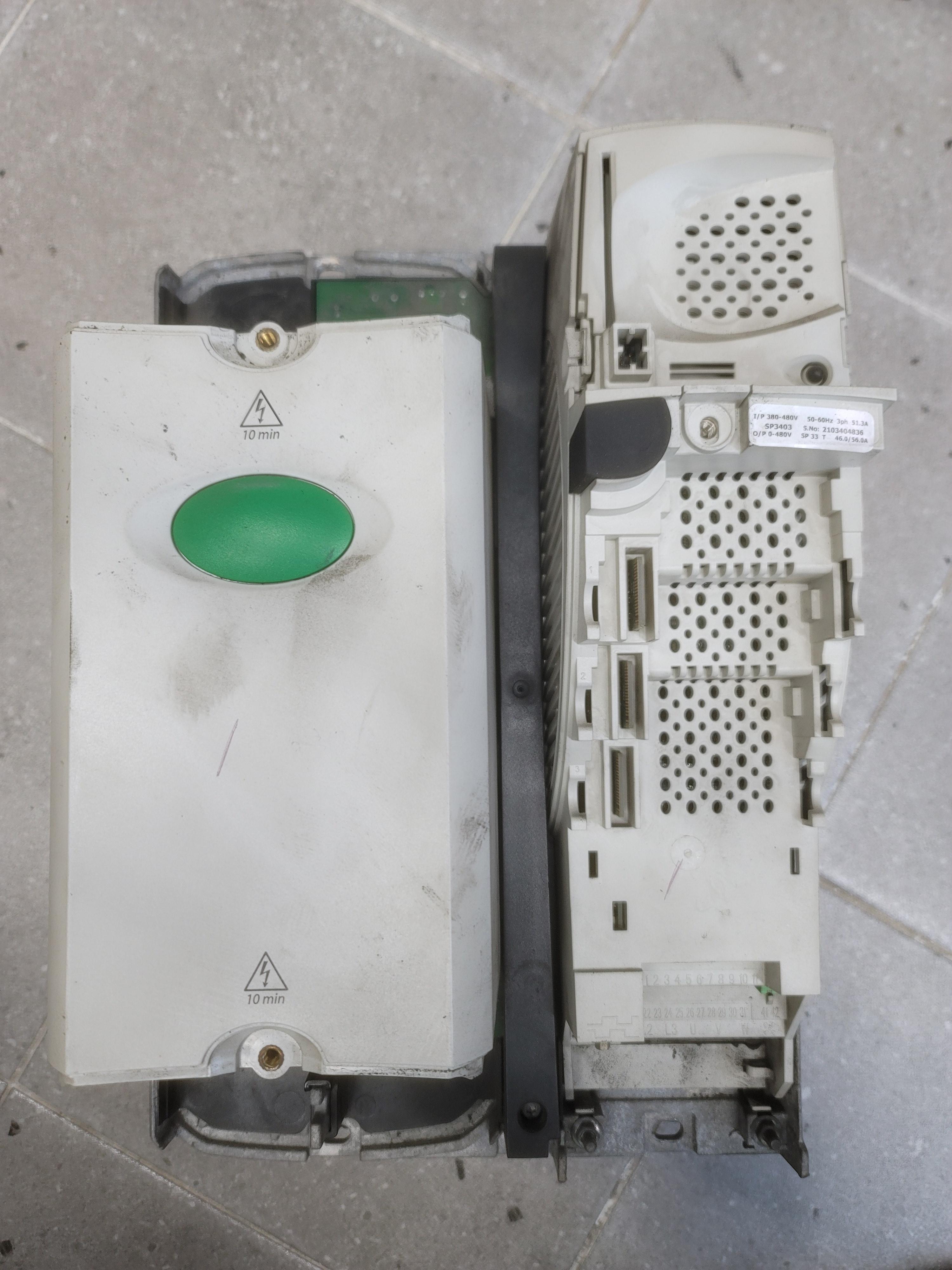

케이스 조립과 컨트롤 보드까지 조립을 마친 뒤에 절연 체크를 거쳐 전원을 투입했습니다.
문제가 되었던 HF25는 나타나지 않았고 'rdy'(Ready)가 바로 나타났습니다.
가동 신호에 따라 모터를 회전시키면서 전체적인 상태를 체크하여 수리 작업을 마쳤습니다.
