[ AC Drive를 사용해 인쇄 산업을 혁신하는 방법 ]

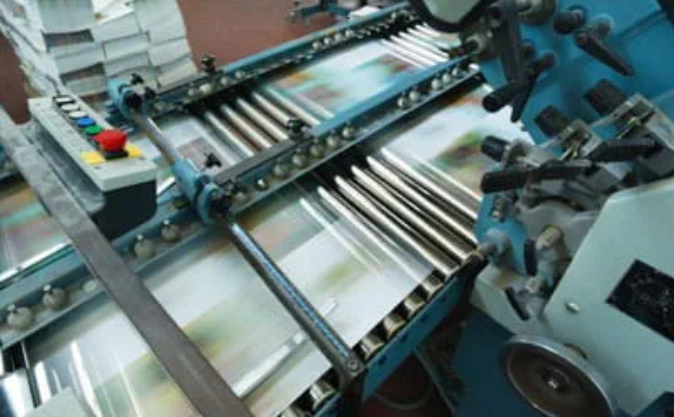

인쇄기 본체는 물론 인서터, 릴 스탠드, 카트 로더와 같은 보조 시스템에 이르기까지 인쇄 산업에서의 핵심 공정은 DC Drive를 AC Drive로 교체하는 추세입니다.

물론 용도가 다르고 전환 이유도 다양하지만, 최신 가변 속도 AC 드라이브는 가성비가 매력적입니다.

예를 들어, 오프셋 인쇄기의 3상 구동 시스템에 고효율 비동기 모터와 가변 주파수 드라이브를 적용하면 높은 성능과 에너지 소비 감소 등 많은 이점을 제공합니다.

하지만 여기에는 더 고려해야 할 요소들이 있습니다.

인쇄소에서는  핵심 구동 장치로 DC 드라이브를 사용하고 있습니다.

따라서 AC 드라이브로 전환하는 프로젝트를 시작할 때는 두 드라이브 간의 완벽한 호환성을 반드시 따져야 합니다.

또한 이더넷, EtherCAT과 같은 통신 모듈의 적용 여부, 기존 시스템과 원활한 통합을 위한 인터패이스 유닛 사용 여부 등을 검토해야 합니다.

이러한 유닛에는 피드백, 통신, 애플리케이션, I/O 및 향상된 안전 기능 모듈이 포함될 수 있습니다.

이와 같은 모듈은 기계 제어와 메인 드라이브 간 인터패이스를 통합하는 문제를 해결하는 역할을 할 수 있습니다.

더 나아가 이러한 옵션들은 이더넷 인터페이스를 통해 드라이브를 원격으로 유지 보수하는 데 도움을 줄 수 있습니다.



적합한 AC 드라이브를 선택할 때는 Onboard 실시간 Ethernet이 탑재되어 있고, 높은 수준의 모터 제어가 가능한지 확인이 필요합니다.

궁극적으로 인쇄 산업 애플리케이션용을 드라이브는 시스템 성능을 최적화할 수 있어야 하며, 이상적으로 1.5축 통합 모션 제어가 가능해야 합니다.



최상의 모터 제어를 보장하기 위해 엔지니어는 다양한 모터 유형에 적합한 고대역폭 알고리즘을 가진 드라이브를 찾아야 합니다.

이를 통해 Closed Loop 모터부터 리니어 모터, 영구 자석 모터, 고성능 서보 모터에 이르기까지 모든 응용 분야에 적용이 가능해야 합니다.

또한 속도와 위치 피드백 인터페이스는 리졸버, 고해상도 엔코더와 같은 다양한 피드백 기술을 지원할 수 있어야 합니다.

내재된 드라이브의 유연성은 설계 엔지니어가 필요에 따라 중앙 집중식 및 분산식 제어 시스템을 구축하는 데 도움이 되며, AC 드라이브는 STO기능과 아날로그 및 디지털 I/O를 모두 제공하여 다양한 적용에 유연성을 보장해야 합니다.



인쇄소에서 최신 AC 드라이브 기술을 찾는 또 다른 이유는 기존 드라이브의 노후화입니다.

이러한 경우 생산 중단 가능성을 예방할 뿐만 아니라 콤팩트한 크기, 유연한 인터페이스 및 내장 PLC를 제공하는 AC 드라이브로 업그레이드할 수 있는 기회가 있습니다.

이는 회전 장비와 빠른 속도로 움직이는 그리퍼가 많은 인서터와 같은 기계에 적합합니다.

인서터의 경우 동작이 완벽하게 동기화되어야 하는데, 드라이브에 내장된 PLC는 많은 I/O가 필요하지 않도록 해주므로 이 부분에서 중요한 역할을 합니다.

하지만 프로그램 개발 속도가 빠르고 쉬운지, 소프트웨어가 사용자 친화적이며 업게 표준인 IEC61131-3 프로그래밍 언어를 준수하는지 확인해야 합니다.

물론, 성공적인 드라이브 솔루션의 핵심에는 개방형 플랫폼 기술이 필수적입니다.

따라서 드라이브가 IEC61131-3뿐만 아니라 EtherNet/IP, EtherCAT, PROFINET, PROFIBUS 등의 개방형 필드버스 및 네트워크, 그리고 IEEE 1588 V2에 따른 클록 동기화를 위한 PTP 프로토콜을 포함한 이더넷 프로토콜 등 다양한 산업 표준 기술 및 프로토콜을 지원하는지 확인해야 합니다.

이러한 개방형 접근 방식은 장비 제조업체와 OEM은 물론 향후 시스템 확장을 계획할 때도 상당한 이점을 제공합니다.



인서터와의 호환성은 과도한 장비 하드웨어 변경 및 컨트롤러 코드 수정을 예방하기 위한 필수 조건입니다.

높은 호환성은 교체 프로세스를 간소화하고 소요 기간을 단축하는 데 도움이 됩니다.



인쇄기에 요구되는 사항은 끊임없이 증가하고 있습니다.

오늘날 인쇄소는 성능, 인쇄 품질 및 장비 가동 시간을 극대화하는 동시에 불량품 발생과 폐기물을 줄이려고 합니다.

이러한 이유로 인쇄소는 AC 드라이브 분야에서 업계를 선도하는 드라이브 및 가동화 솔수션 노하우를 보유한 기술 공급업체를 만나는 것이 중요합니다.
