[ SP3403 공식 서비스센터 ] Unidrive SP3403(22kW), Cooling FAN, Power Board교체, SP3401, SP3402 공통

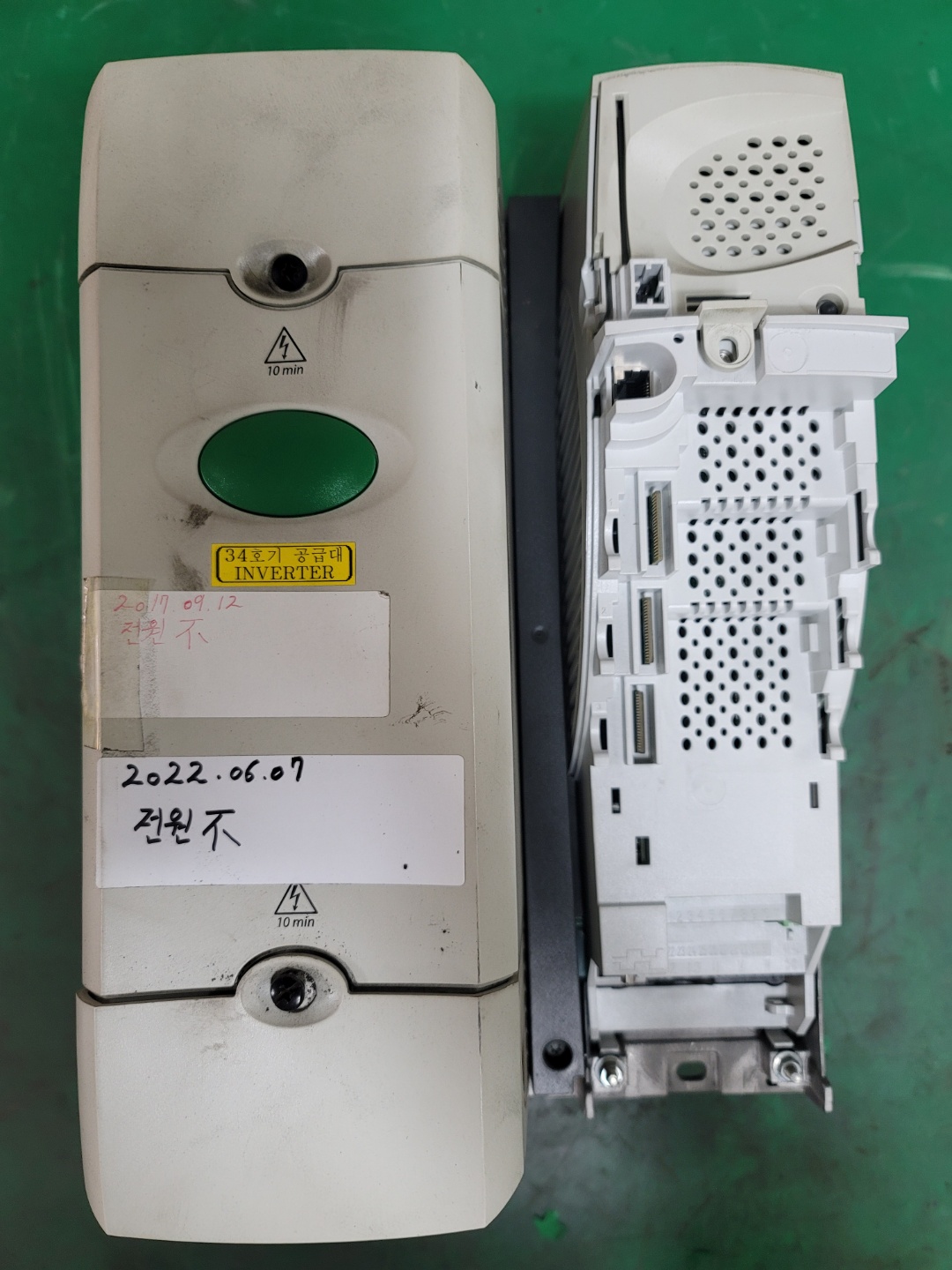

Unidrive SP3403을 수리의뢰 받았습니다.

전원고장으로 절연이 파괴되어 있습니다.

Power Board를 교체해야 했습니다.

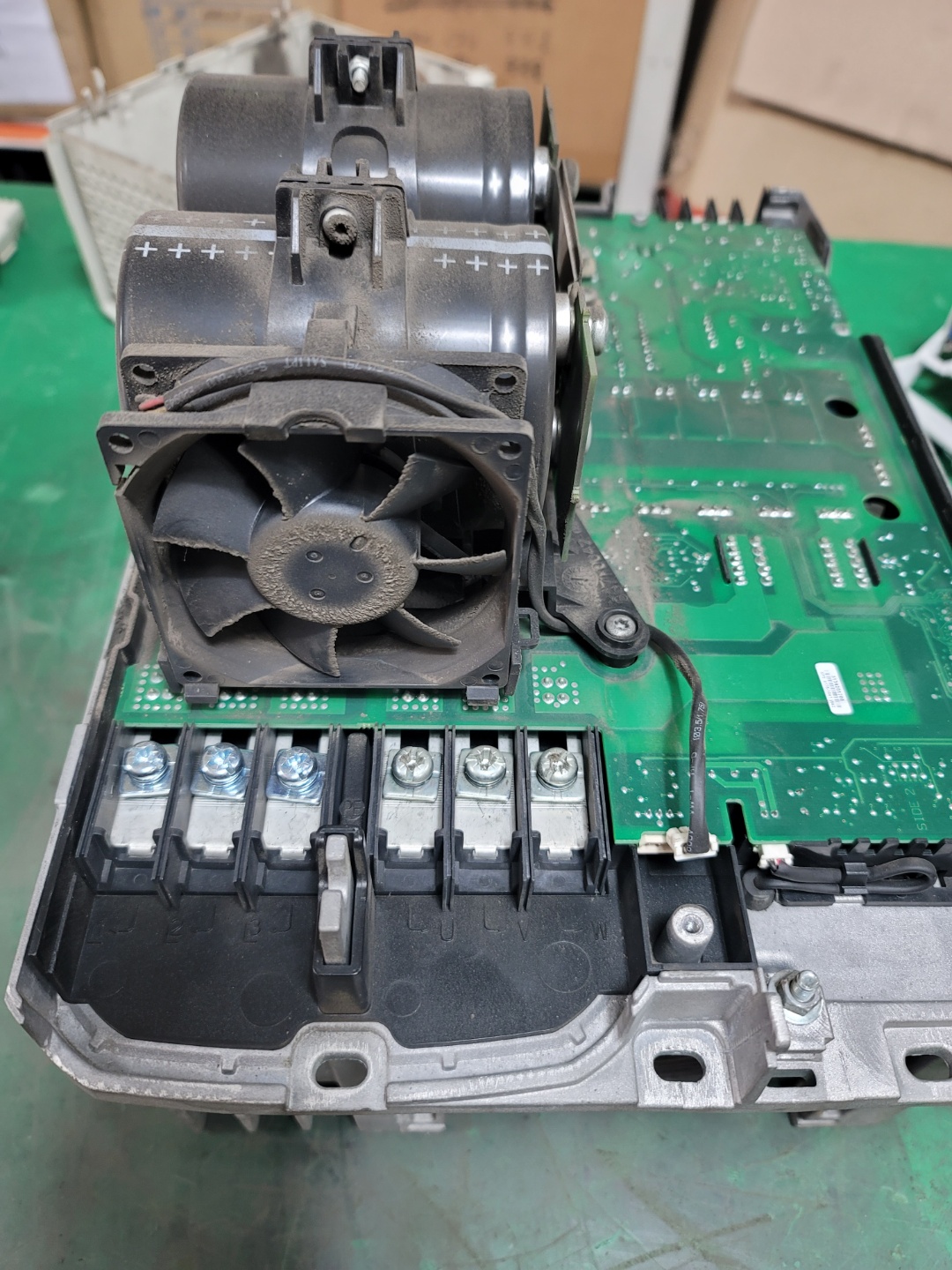

케이스를 탈거해서 보니 콘덴서의 냉각FAN도 고장난 상태였습니다.

손으로 돌려 보니 베어링에 이물질이 끼어 뻑뻑했습니다.

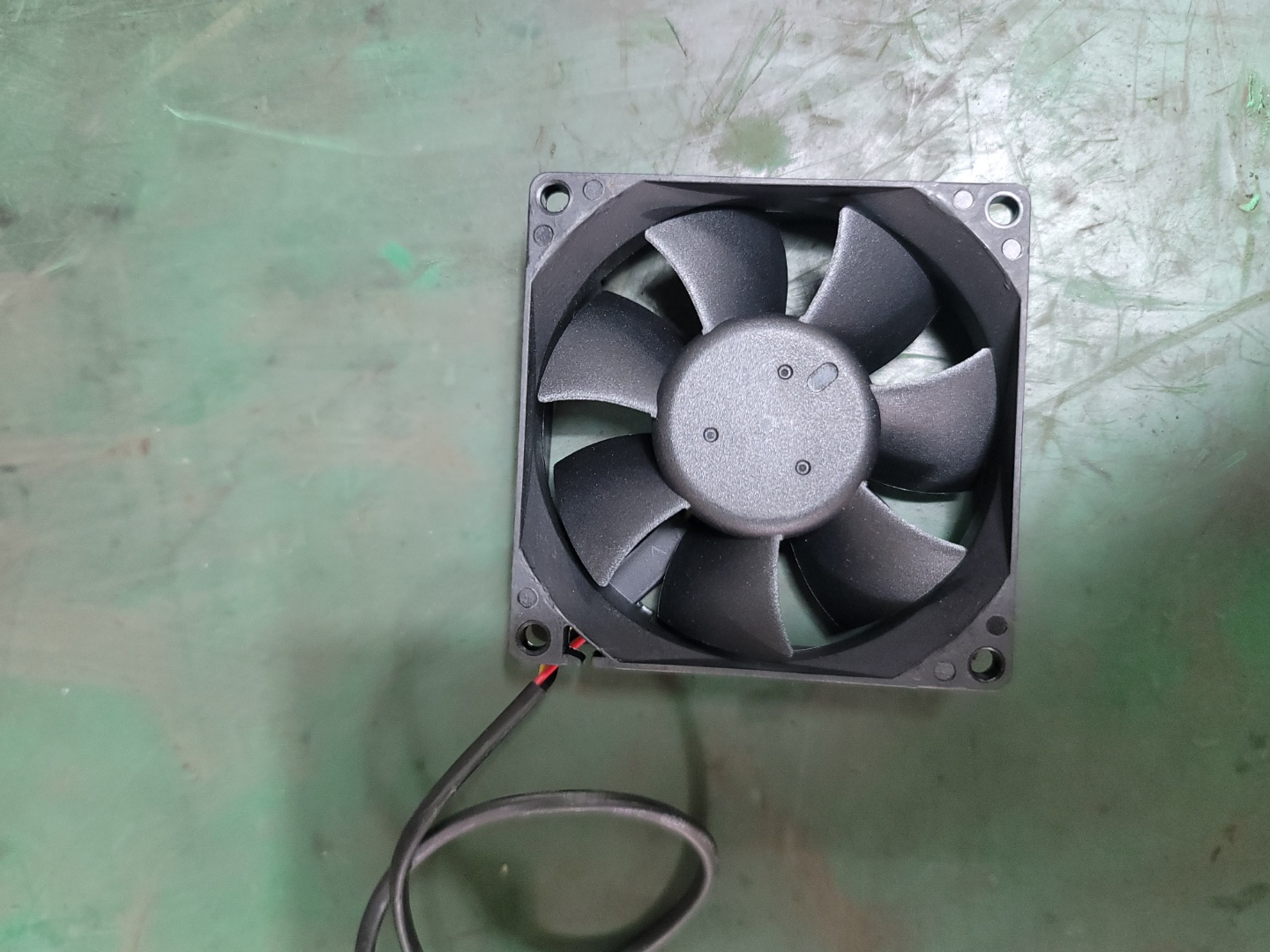

새로운 Cooling FAN을 준비했습니다.

SP3403은 Size3에 해당하는 Frame으로 SP3402. SP3401과 같은 형태의 Power Board입니다.

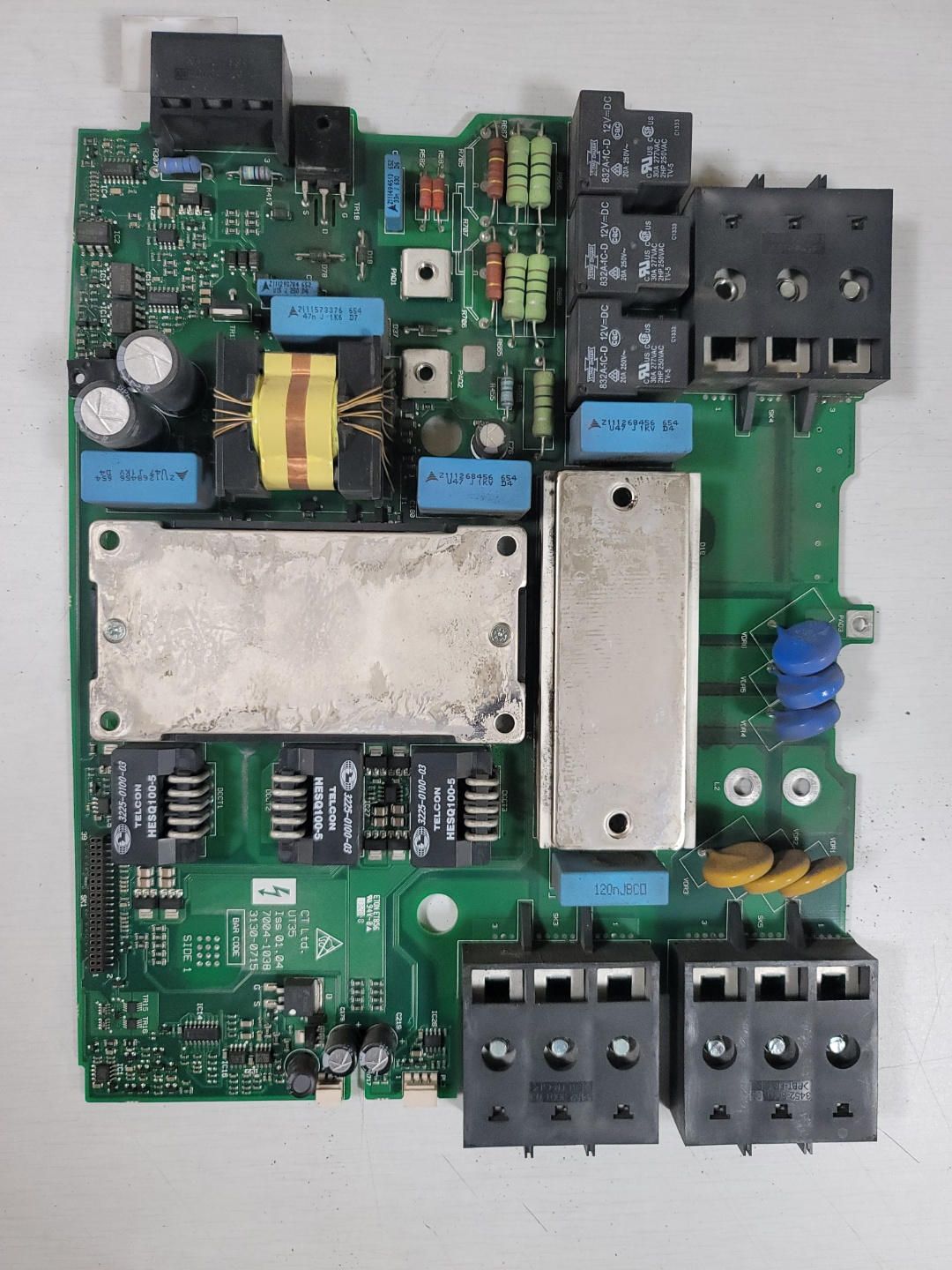

Size3의 Power Board에는 Power소자(SCR, IGBT등)가 일체형으로 되어 있습니다.

고장난 Power Board는 탈거해서 폐기하고, 새로운 정품 Power Board로 교체했습니다.

고장난 부품들을 교체한 뒤 절연상태를 확인하고 전원을 투입했습니다.

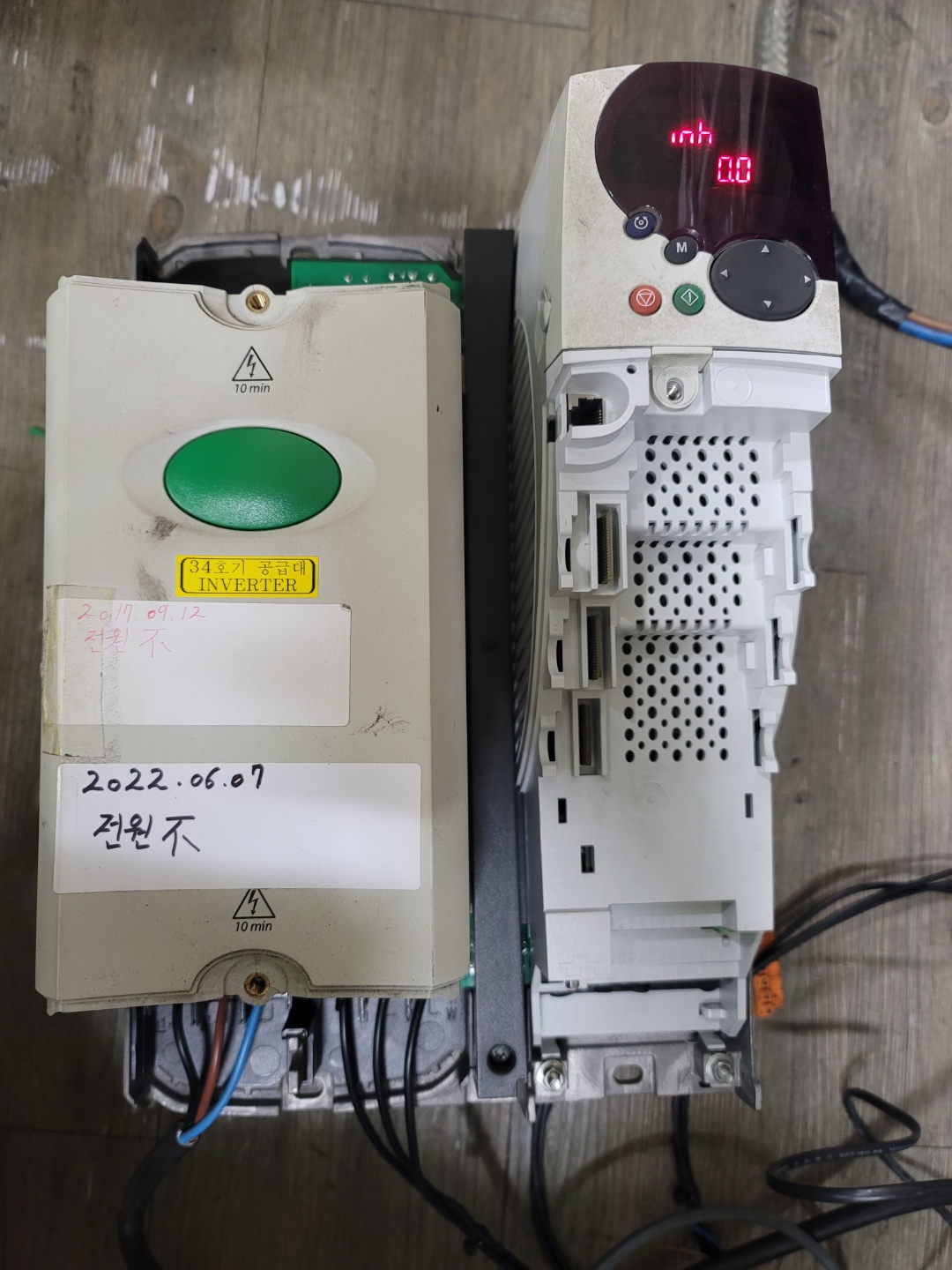

FAN이 시원하게 돌아가고 Display에는 'inh'로 표시되었습니다.

'inh'는 inhibit 상태이며 'rdy'의 전 단계로 이해하시면 됩니다.

'inh'에서enable신호를 주게되면 ready상태인 'rdy'로 전환됩니다.

모터를 운전하면서 SP3403의 상태와 모터의 상태를 점검하고, 파라미터 데이터와 계측기의 값을 비교하며 정상여부를 점감합니다.

이렇게 이상이 없음을 확인한 후 작업을 마무리했습니다.
