Unidrive M400에서 사용되는 옵션들에 대해 알아 보겠습니다.
Unidrive M400에 사용되는 옵션은 단자대확장용, 통신용으로 크게 구분할 수 있는데요.
단자대확장용인 SI-I/O와 통신용 AI-485Adaptor, SI-Profibus, SI-Ethernet을 보겠습니다.

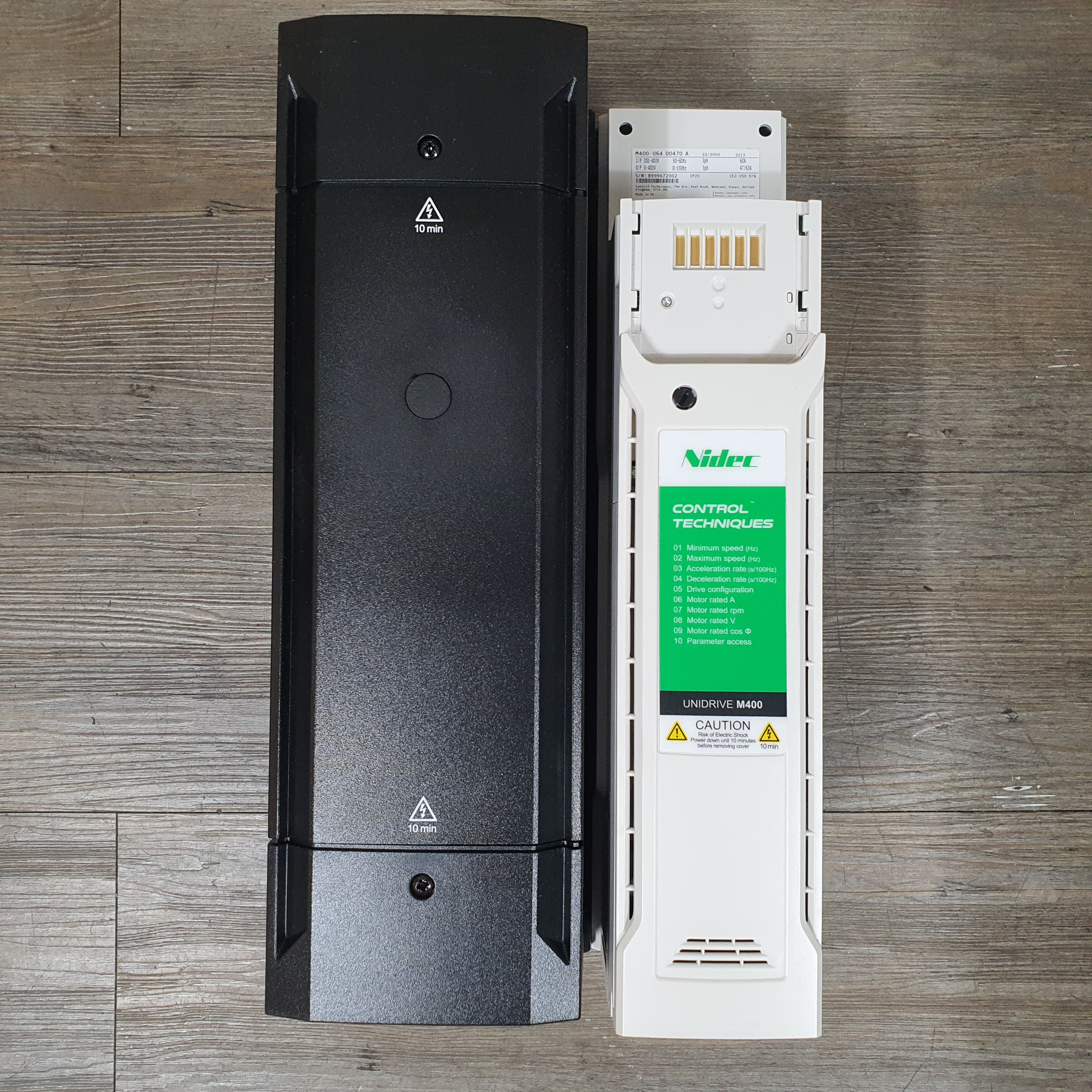

옵션을 장착할 인버터로 M400-06400470A (22kW 400V) 인버터를 준비했습니다.

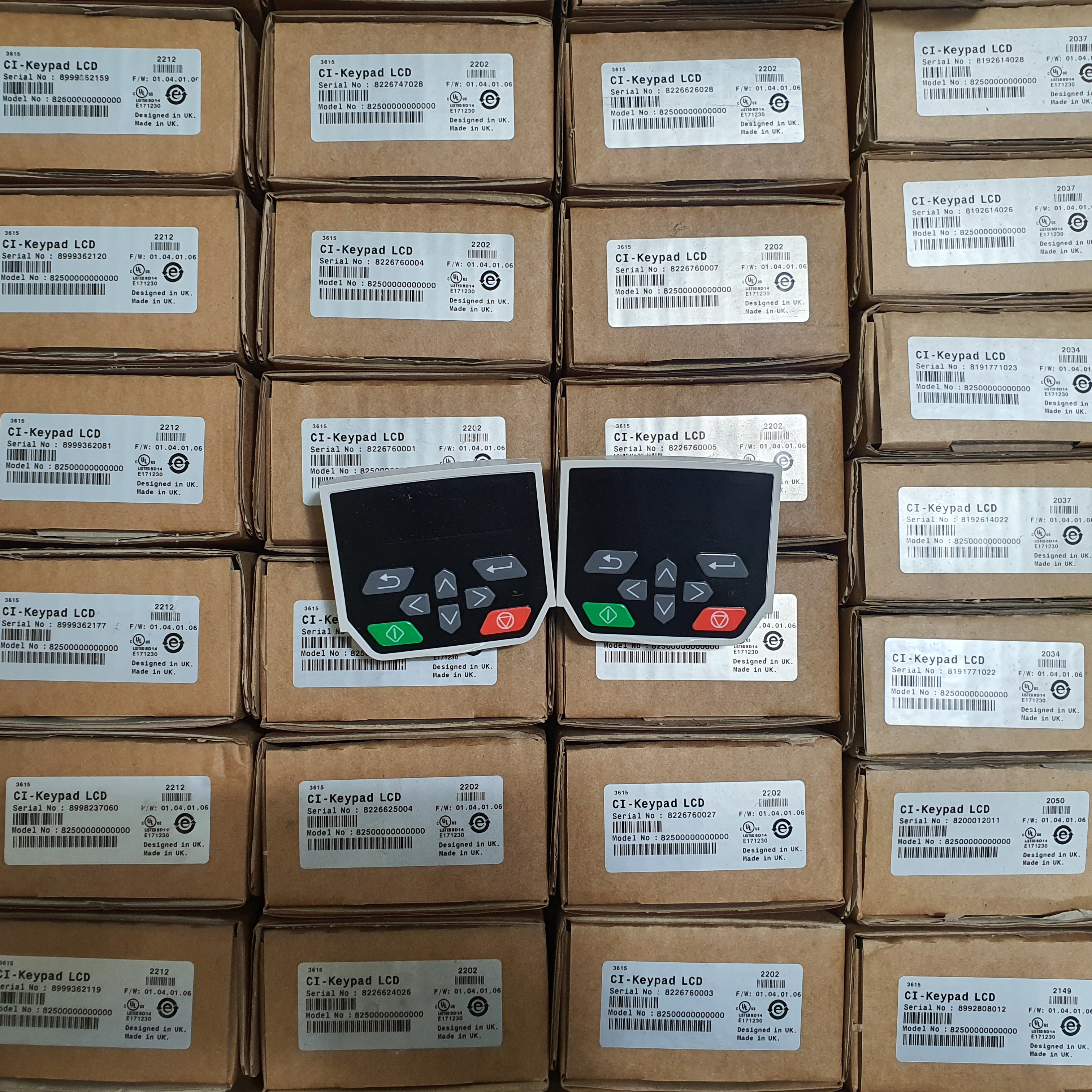

[CI-Keypad]

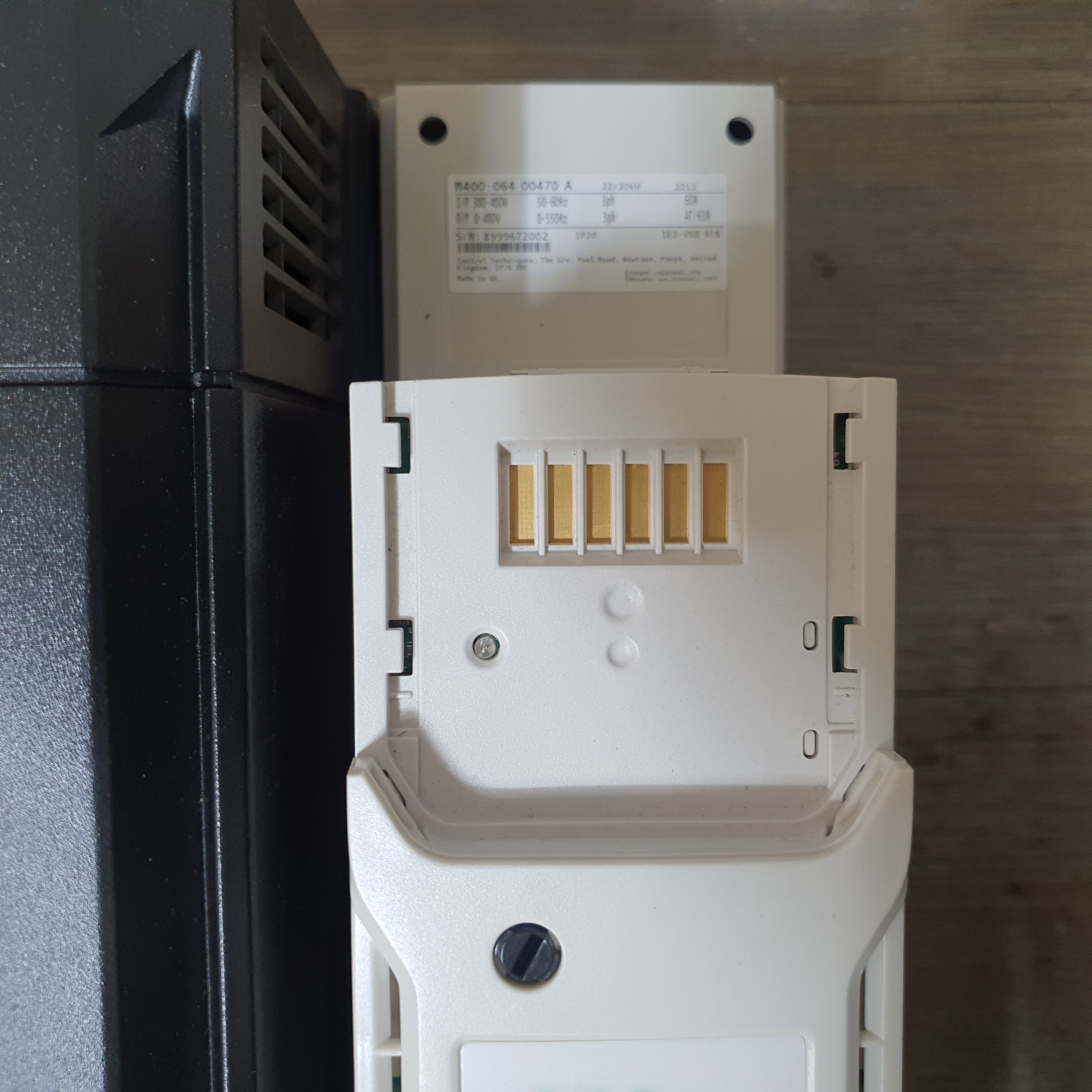

Unidrive M400은 Keypad가 별도 옵션이라서 우선 CI-Keypad를 장착해야합니다.
Commander C200, C300에서는 LED Keypad가 기본으로 장착되어 있는데 Unidrive M400에서는 CI-Keypad를 장착해야합니다.
CI-Keypad는 4방향의 버튼키와 LCD표시창을 가진 것이 특징입니다.

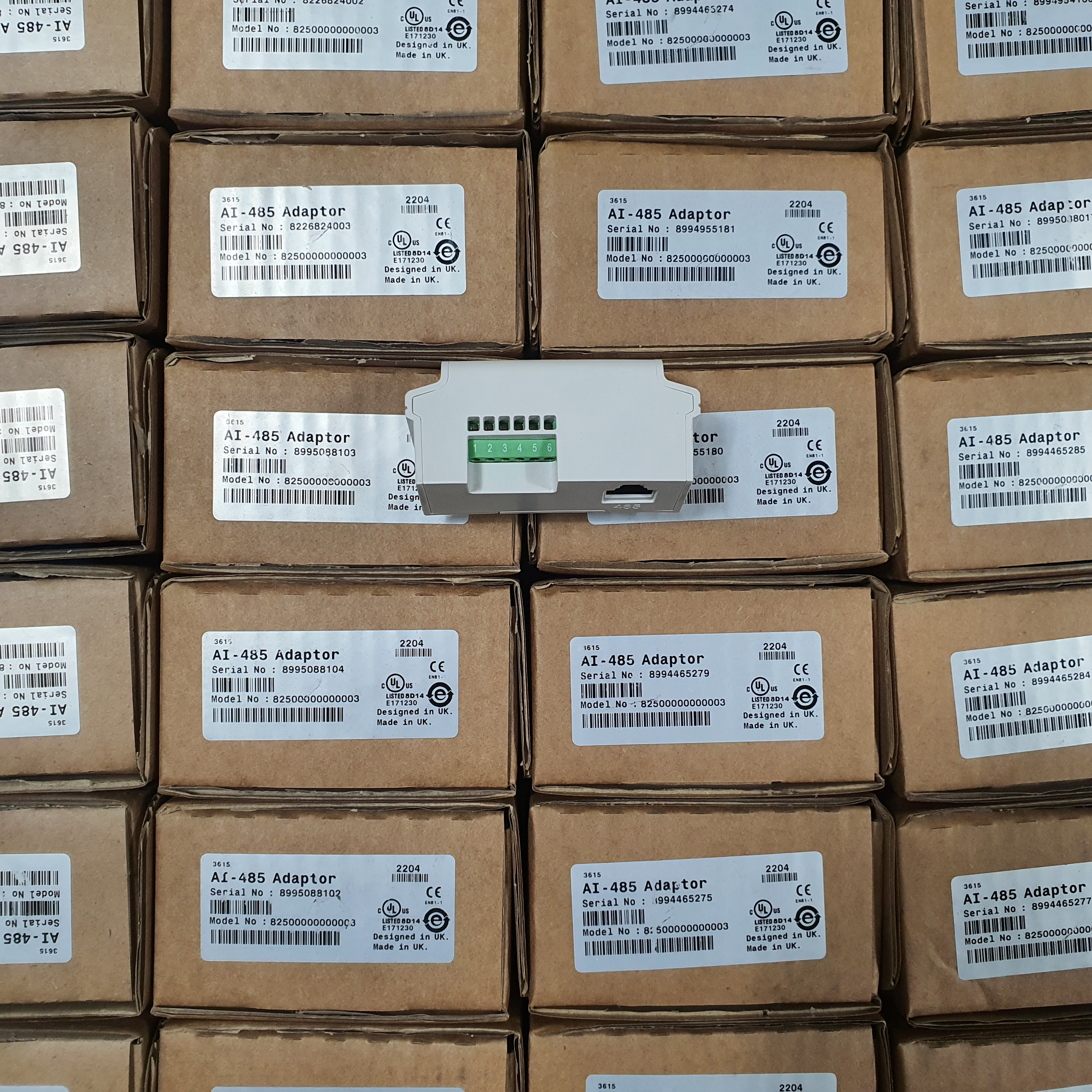

[AI-485Adaptor]

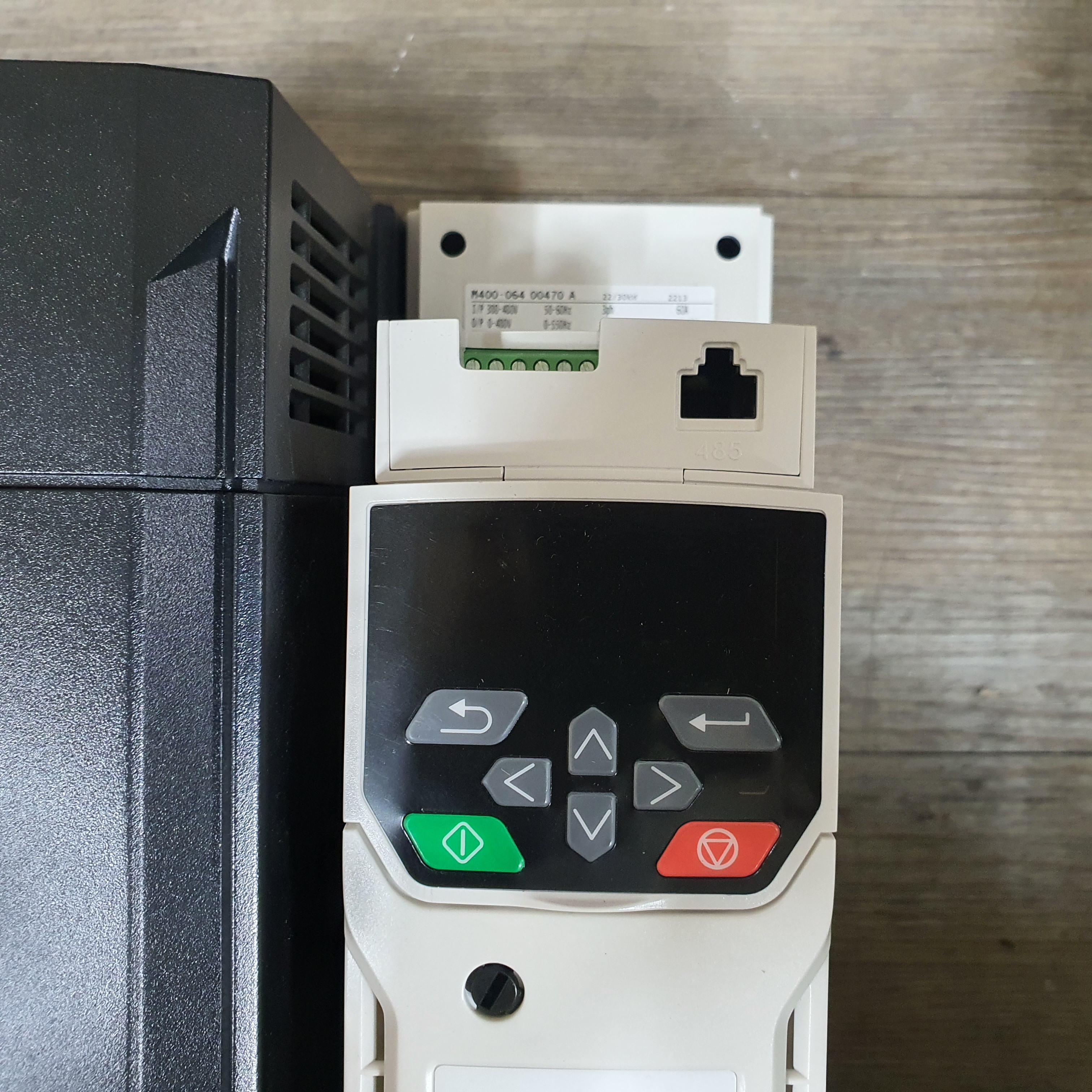

Unidrive M400에서 제공하는 PC소프트웨어를 사용하기 위해서는 AI-485Adaptor가 필요합니다.
RJ45잭과 터미널을 동시에 제공합니다.
Modbus RTU를 제공하기 때문에 PLC를 비롯한 다른 Controller와 호환이 쉽게 이루어집니다.
다음으로 'SI'로 시작하는 오션에 대해 알아 보겠습니다.
'SI'로 시작하는 옵션들은 아래의 그림과 같은 Slot에 장착해야 합니다.

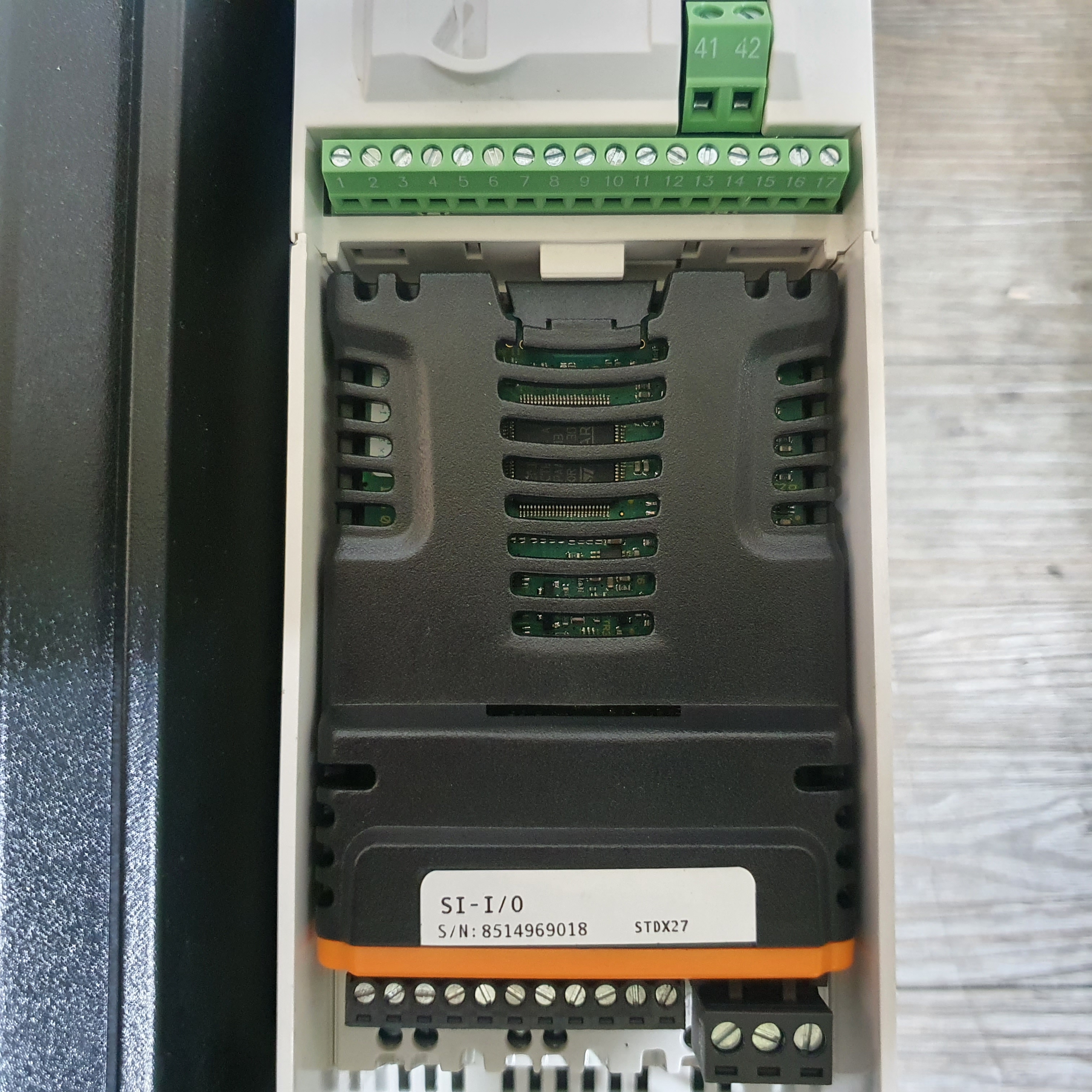

[SI-I/O]
SI-I/O는 입출력 신호 확장용으로 사용됩니다.
디지털 4점, 아날로그 4점, 릴레이 1점으로 구성되어 있습니다.

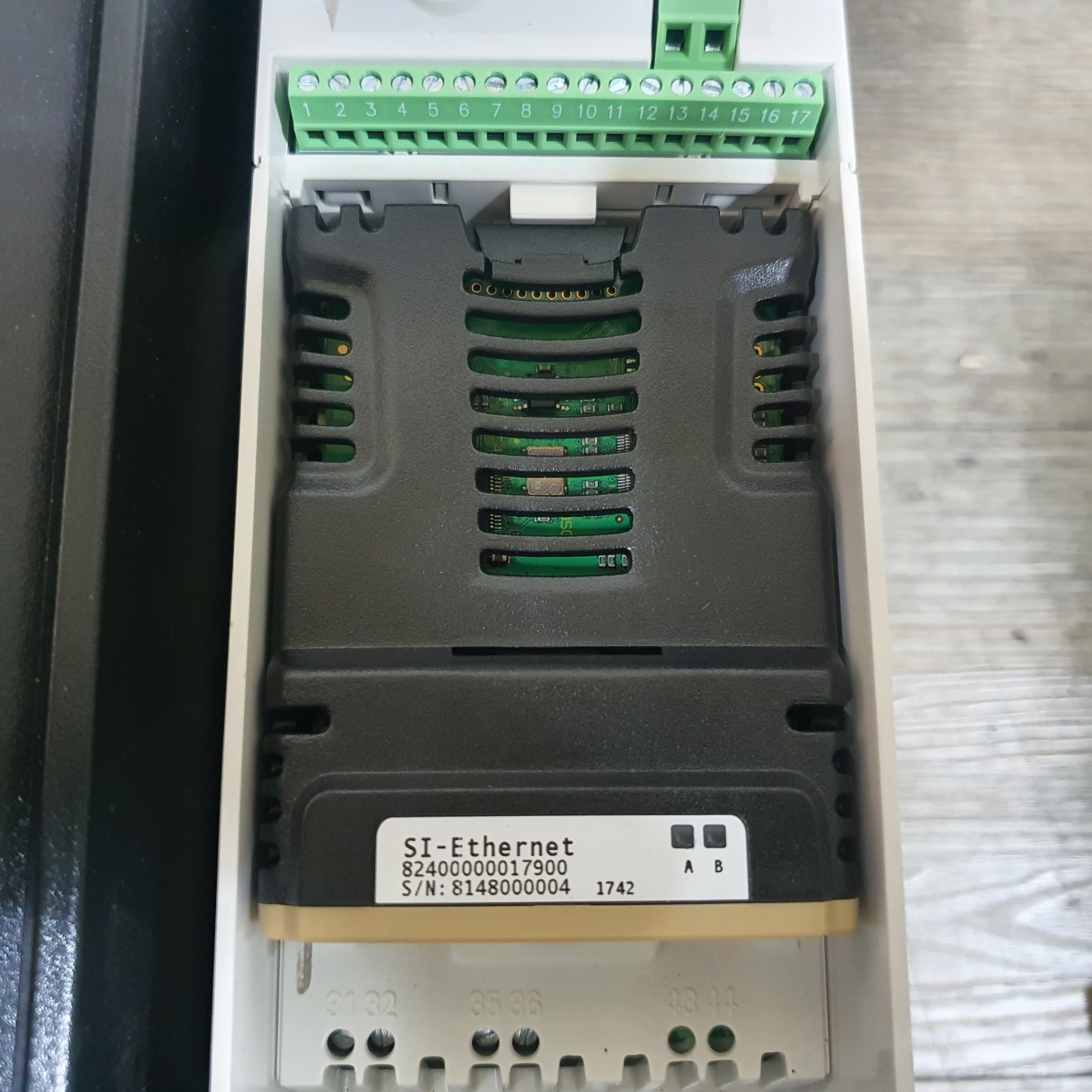

[SI-Ethernet]
Ethernet 통신 옵션입니다.
상위 컨트롤러에 EDS파일이 있어야 통신세팅을 할 수 있습니다.

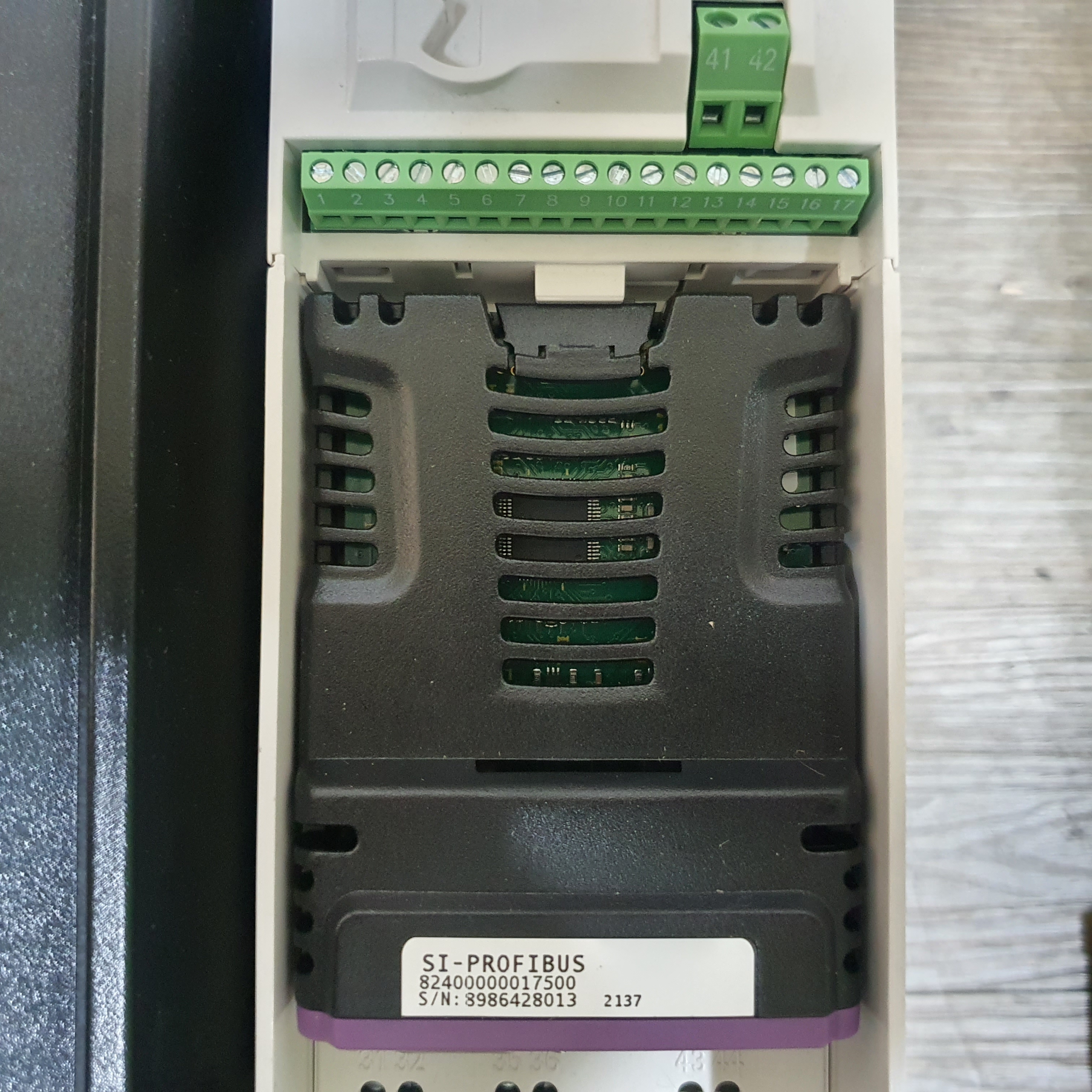

[SI-PROFIBUS]
Profibus 통신용 옵션입니다.
상위 컨트롤러에 GDS파일이 있어야 통신세팅이 가능합니다.
