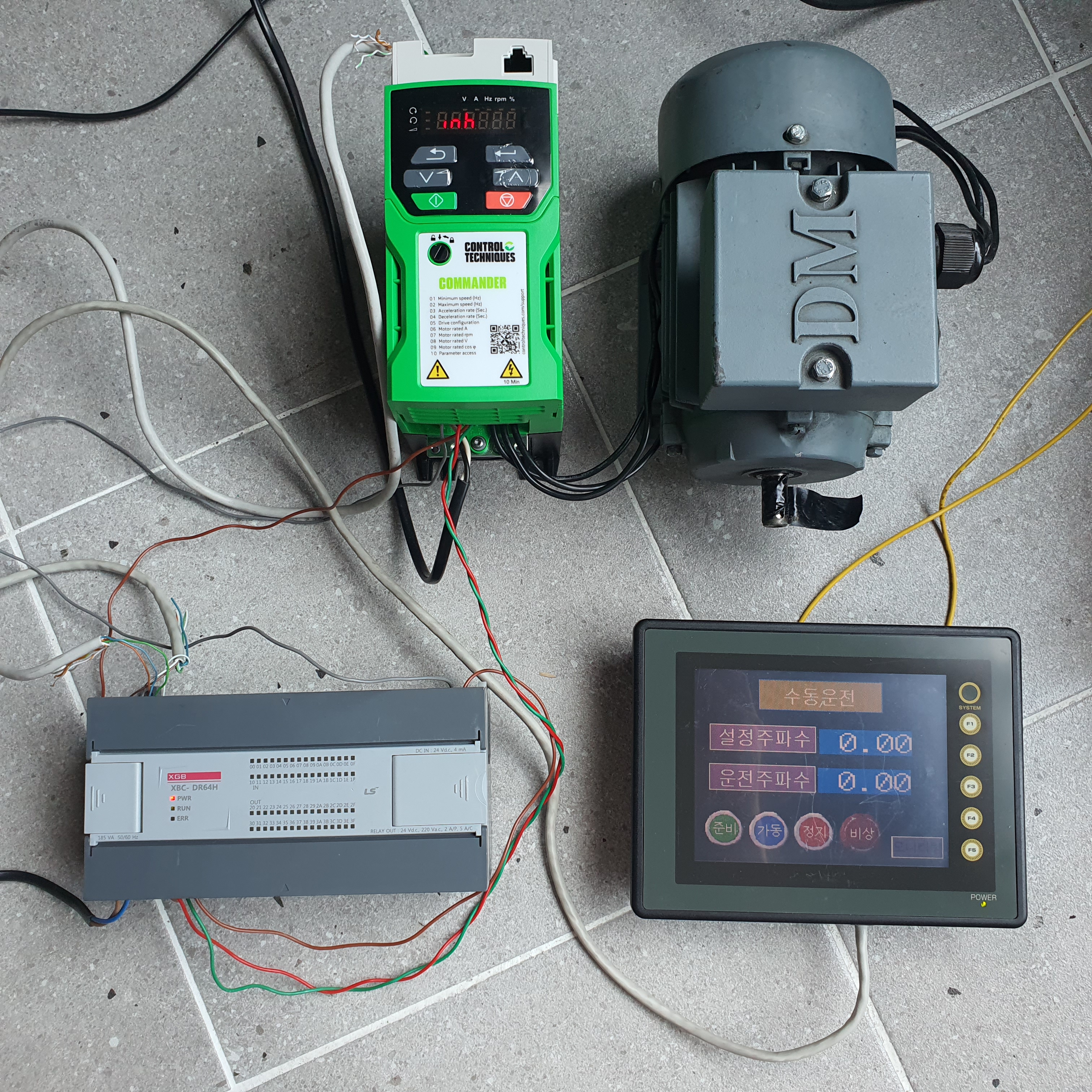

터치스크린-PLC-인버터를 통신 묶어 간단한 지령을 통해 인버터를 작동해 보았습니다.
PLC를 Modbus RTU 마스터로 사용하고 슬레이브로 터치스크린, 인버터를 구성했습니다.
터치스크린은 FUJI社 UG230H-SS4를 사용했습니다.

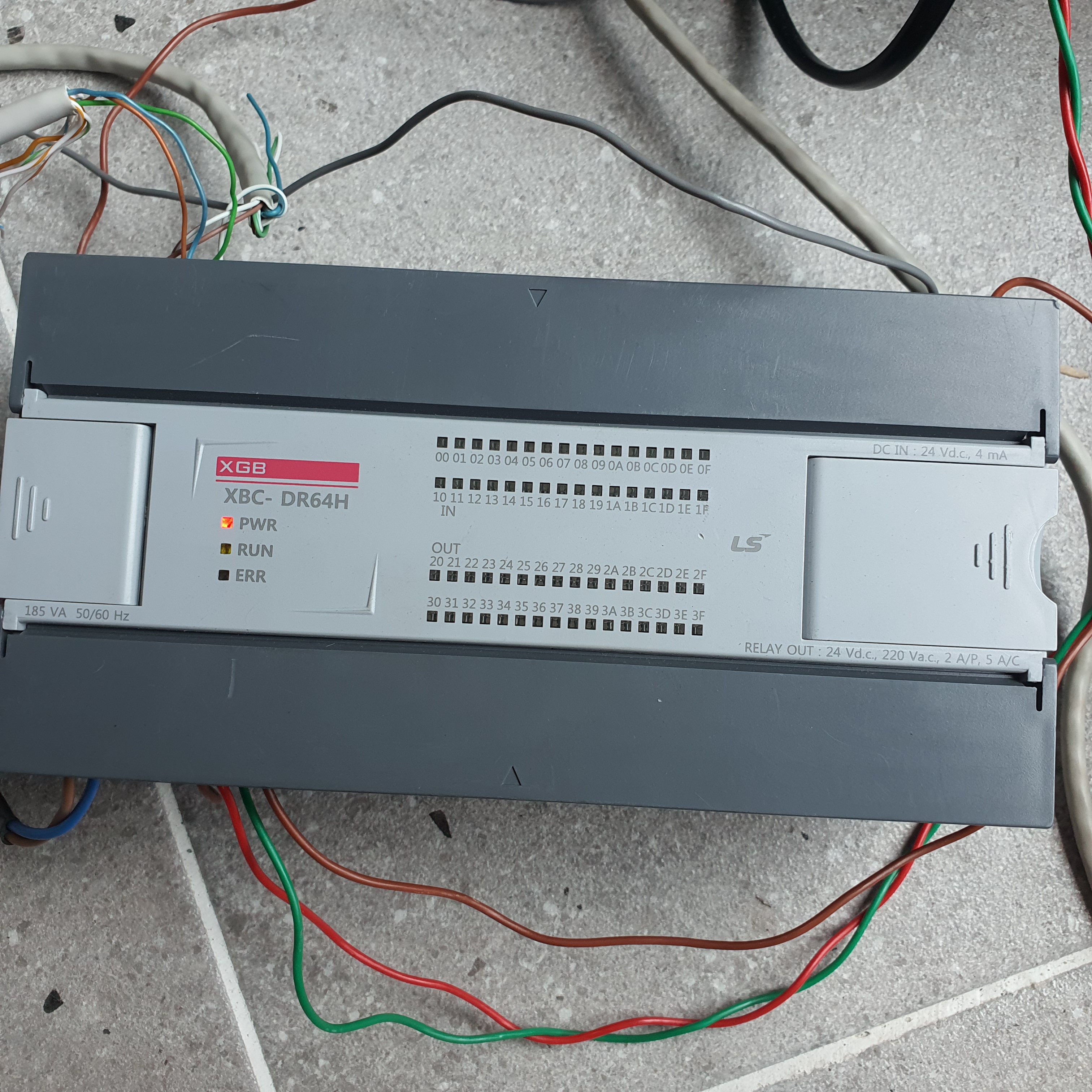

PLC는 LS산전의 XBC-DR60H를 사용했습니다.
XBC-DR60H는 RS422/458, RS232C 1ch을 기본 내장하고 있기 때문에 별도의 통신카드가 없어도 Modbus RTU통신을 사용할 수 있습니다.

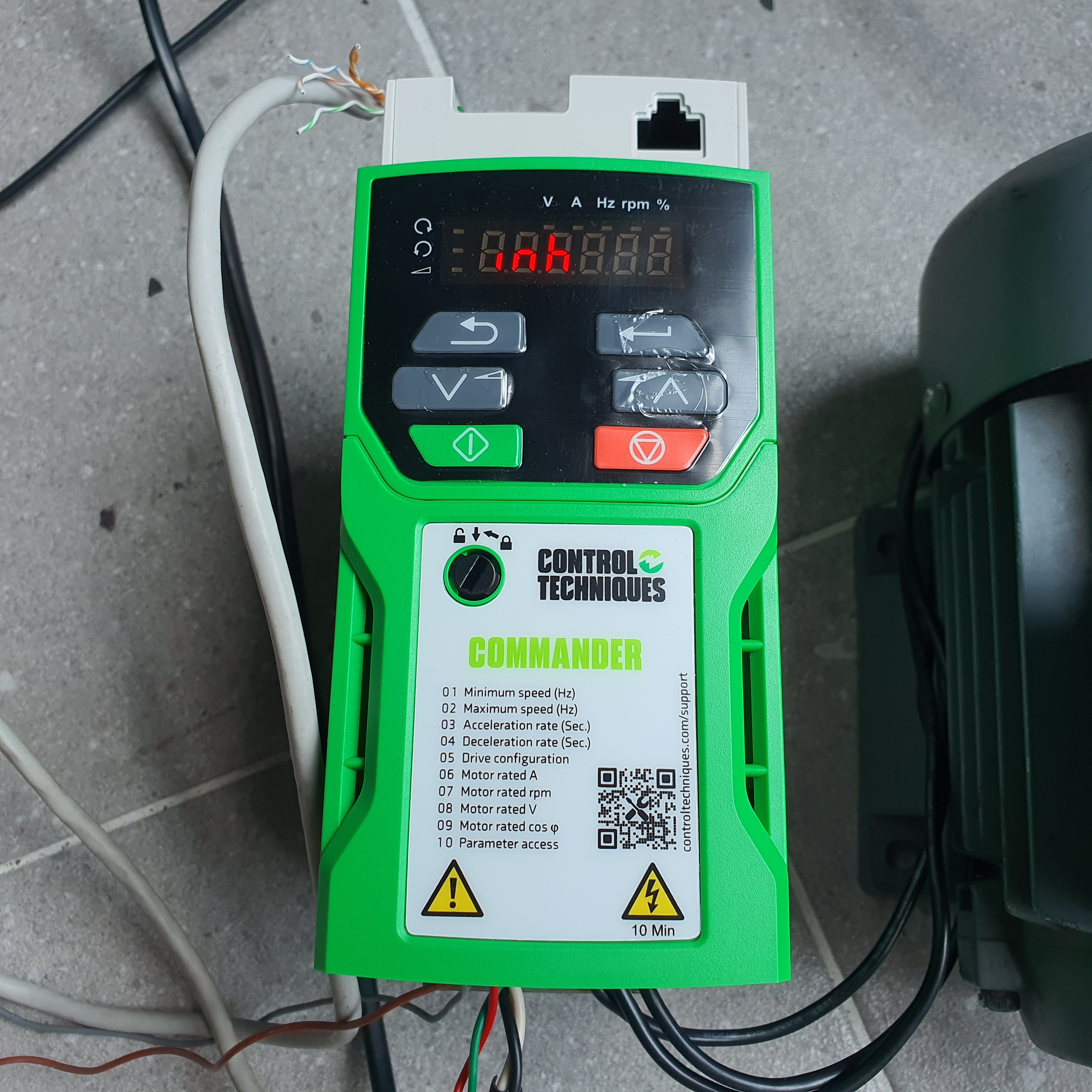

인버터는 Control Techniques社의 Commander C200-012 00042 A 를 사용했습니다.
단상 220V 전원에 3상 220V 출력의 0.75kW 인버터입니다.
Modbus RTU통신을 위해서는 AI-485Adaptor 통신 옵션이 필요합니다.

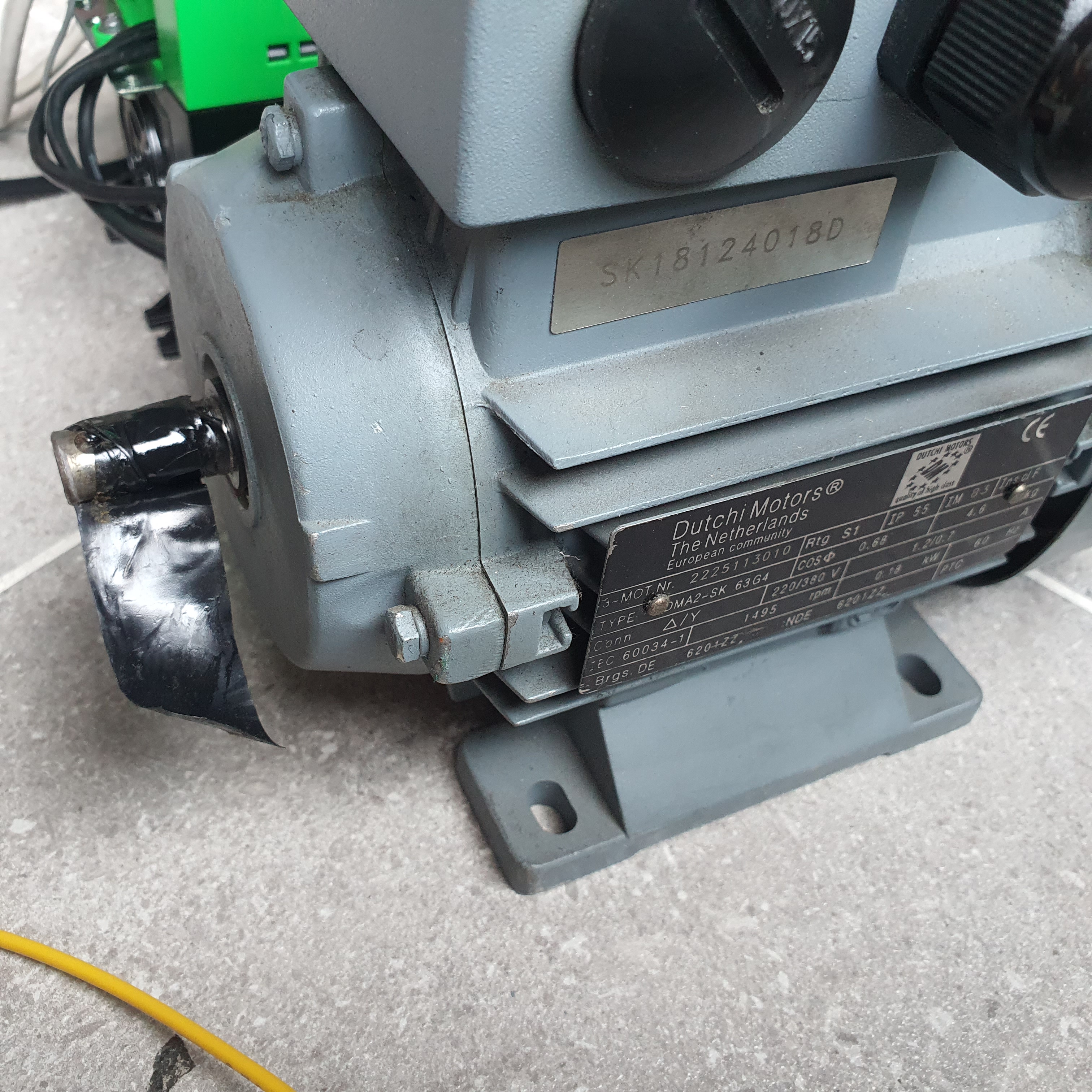

모터는 네덜란드의 Dutchi社 DMA2-SK 63G4 0.18kW 220V 모터를 사용했습니다.

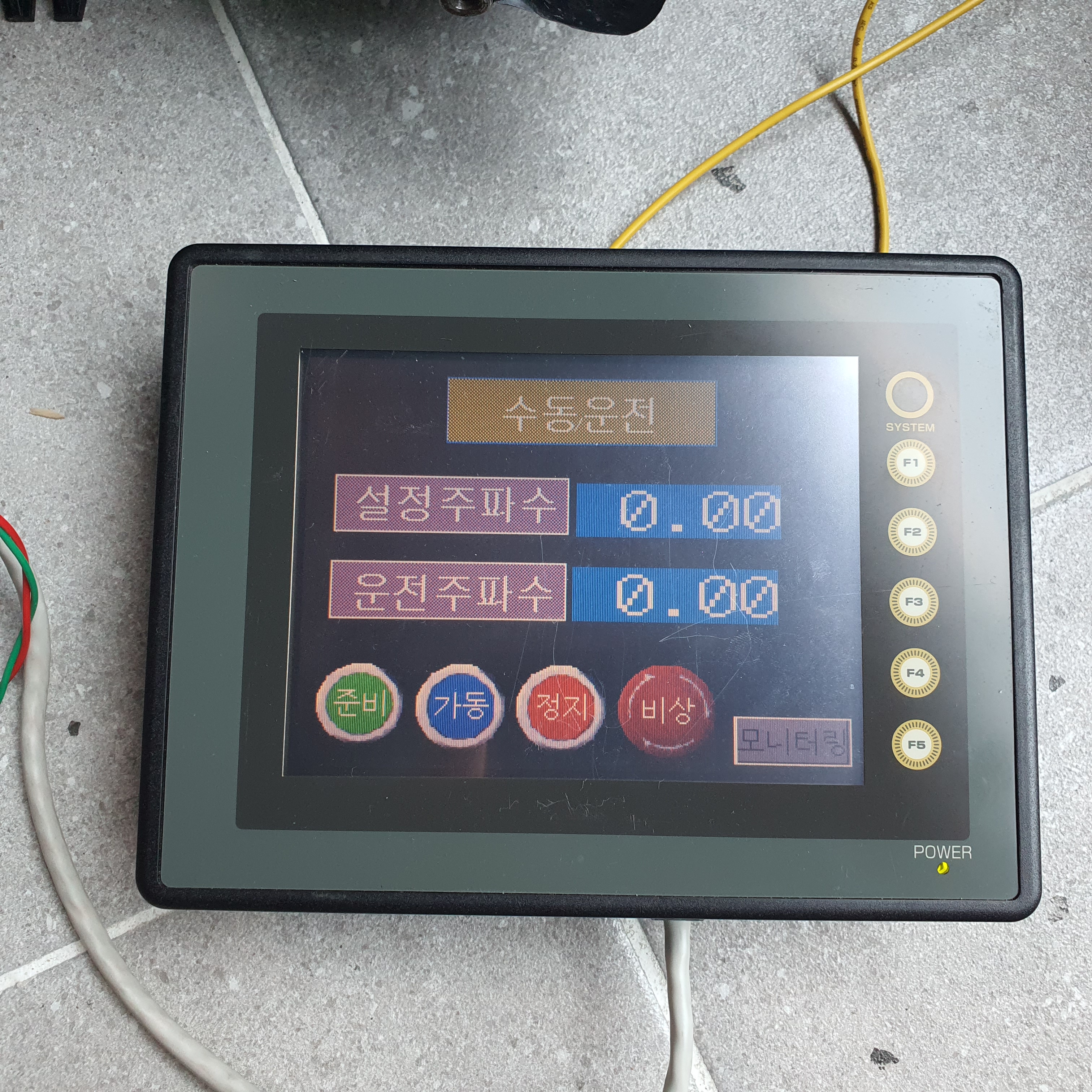

터치스크린의 '준비' 버튼은 인버터를 Ready상태로 만들어 줍니다.
'가동' 버튼은 인버터의 정회전 명령입니다.
'정지' 버튼은 인버터가 감속Ramp를 통해 정지하라는 명령입니다.
'비상' 버튼은 인버터의 급감속 명령입니다.
'설정주파수'는 인버터의 목표 주파수 즉, 지령속도입니다.
'운전주파수'는 현재 모터의 회전속도를 나타냅니다.
아주 간단한 구성이지만 이것이 기본이 됩니다.
여기에 살을 붙이면 복잡한 System도 만들 수 있습니다.
