[ Unidrive M701 한국 서비스센터 ] M701-034 00045 A (1.5kW) 파워모듈 교체, Nidec Inverter 수리, M701 인버터 M701-03400045

Nidec 인버터 Unidrive M701 수리입니다.

M701-034 00045 A (1.5kW 400V) 모델입니다.

전원부분에 문제가 있어 전원을 투입해도 아무런 반응이 없는 상태입니다.

점검 결과 파워모듈에 문제가 있는 것으로 판단되었습니다.

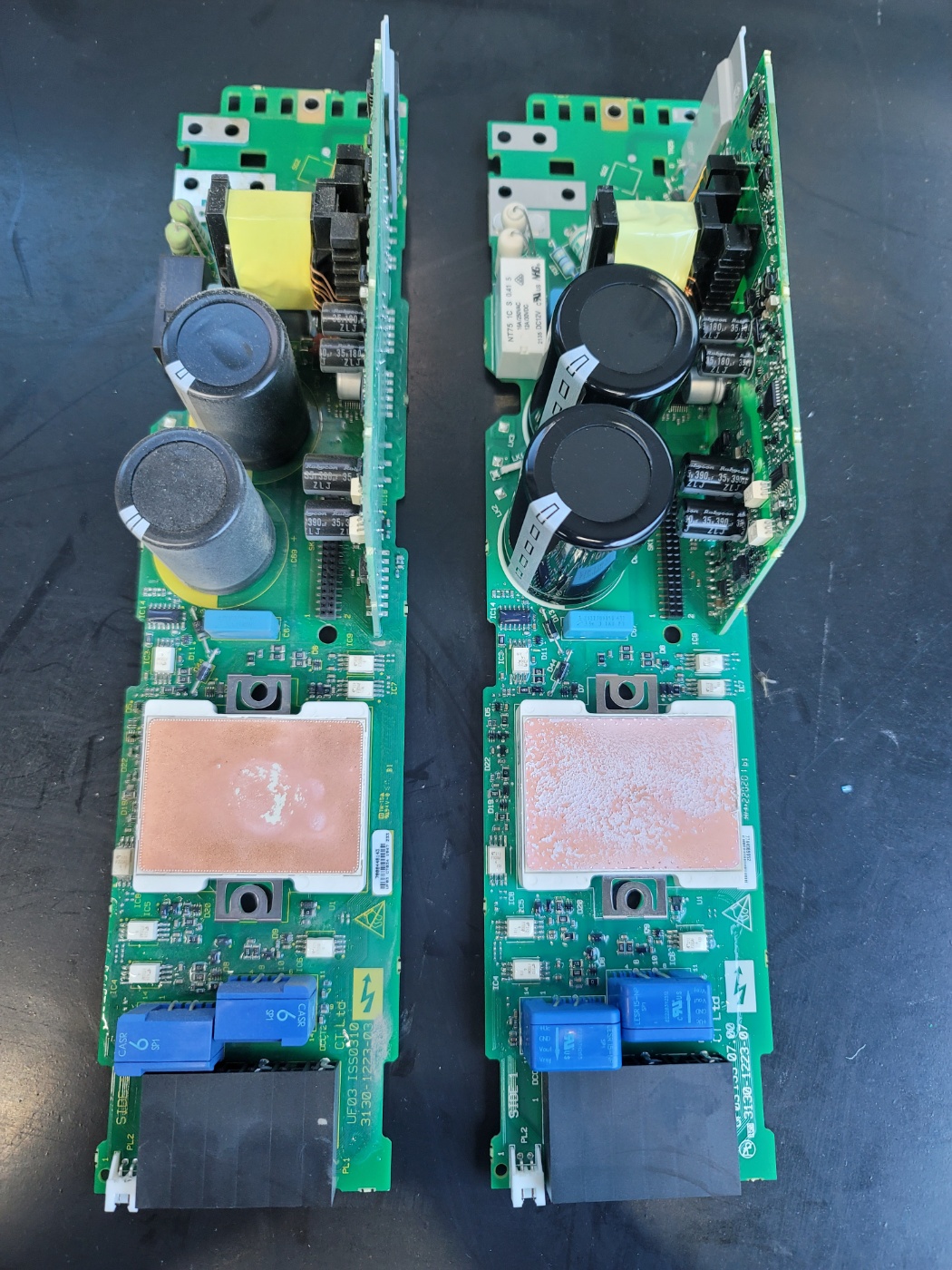

좌, 고장난 모듈 / 우, 신품 모듈

고장난 파워모듈을 탈거하고 새로운 파워모듈을 준비했습니다.

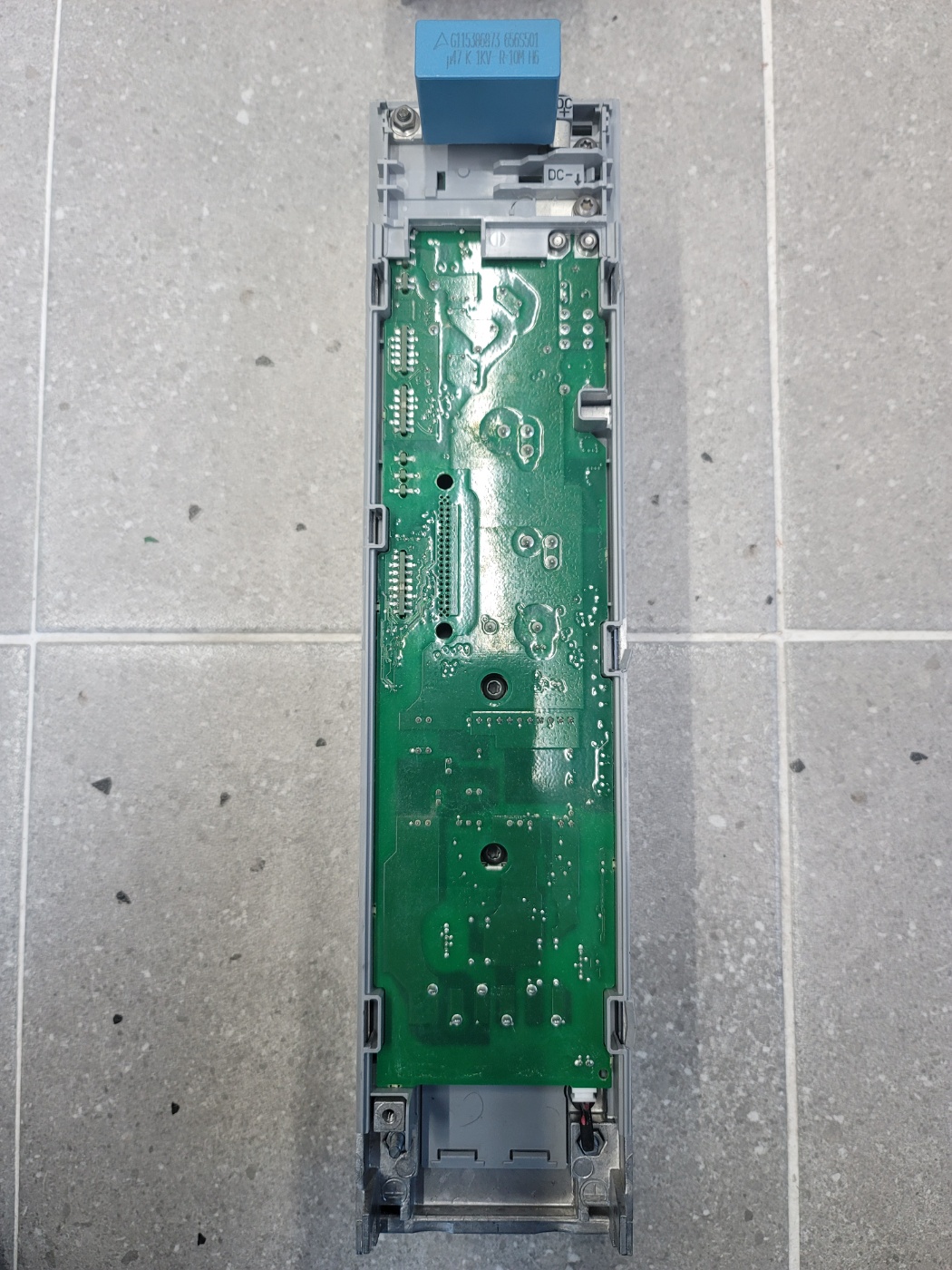

새로운 파워모듈로의 조립을 완료했습니다.

전원 투입에 앞서 절연 확인은 필수입니다.

절연에 이상이 없을 때 전원을 투입해야 합니다.

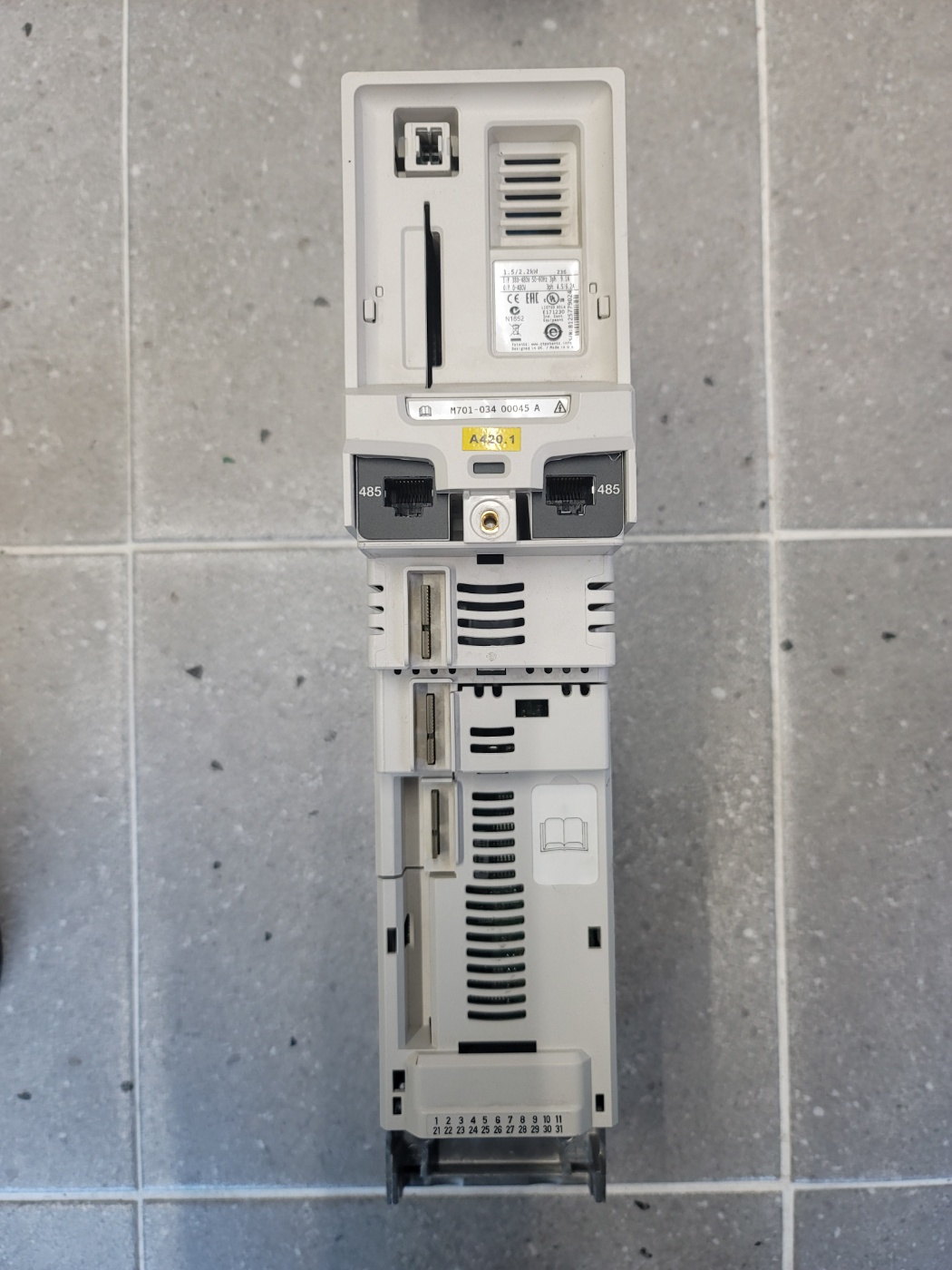

M701-034 00045 A

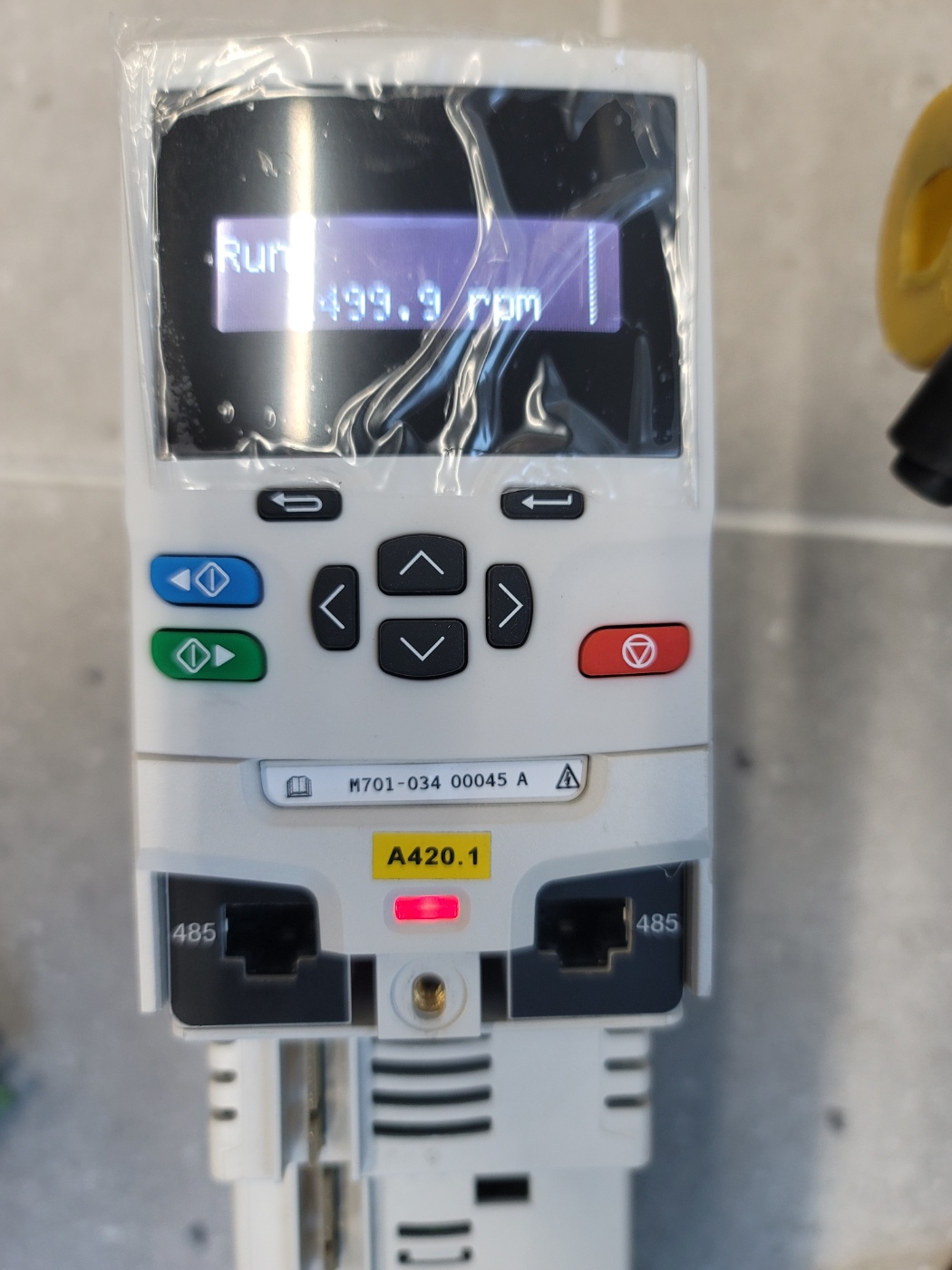

전원을 투입하니 냉각FAN이 시원하게 돌아가고, KI-Keypad 표시창에도 에러메시지 없이 정상적으로 표시되었습니다.

우선 파라미터부터 확보합니다.

다음에 다른 문제로 입고되면 빠른 조치를 위해 필요한 작업입니다.

그후 모터를 가동하면서 점검 포인트를 확인했는데, 모든 포인트에서 안정적인 값을 확인하고 정상 판정을 내렸습니다.
