Nidec 인버터 Unidrive M200-054 00270A (11kW 400V)를 Commander C200-05400270A (11kW 400V)로 교체하기 위한 데이터 변환 작업입니다.
니덱 그룹의 영국 Control Techniques사에서 제조되는 Unidrive는 최고 성능의 AC Drive입니다.
유니드라이브는 Unidrive Classic(나중에 구분하기 위해 붙여진 이름) -> Unidrive SP -> Unidrive M700 시리즈로 이어지고 있습니다.
Unidrive M200은 예전 Commander SE에서 발전한 Commander SK와 비슷하거나 조금 뛰어난 성능을 가지고 있습니다.
출시 당시에는 Unidrive M200으로 naming 되었으나 High Performance 드라이브에만 허락된 Unidrive란 이름이 어울리지 않아서 이름을 바꾸게 됩니다.
바뀐 이름은 Commander C200입니다.

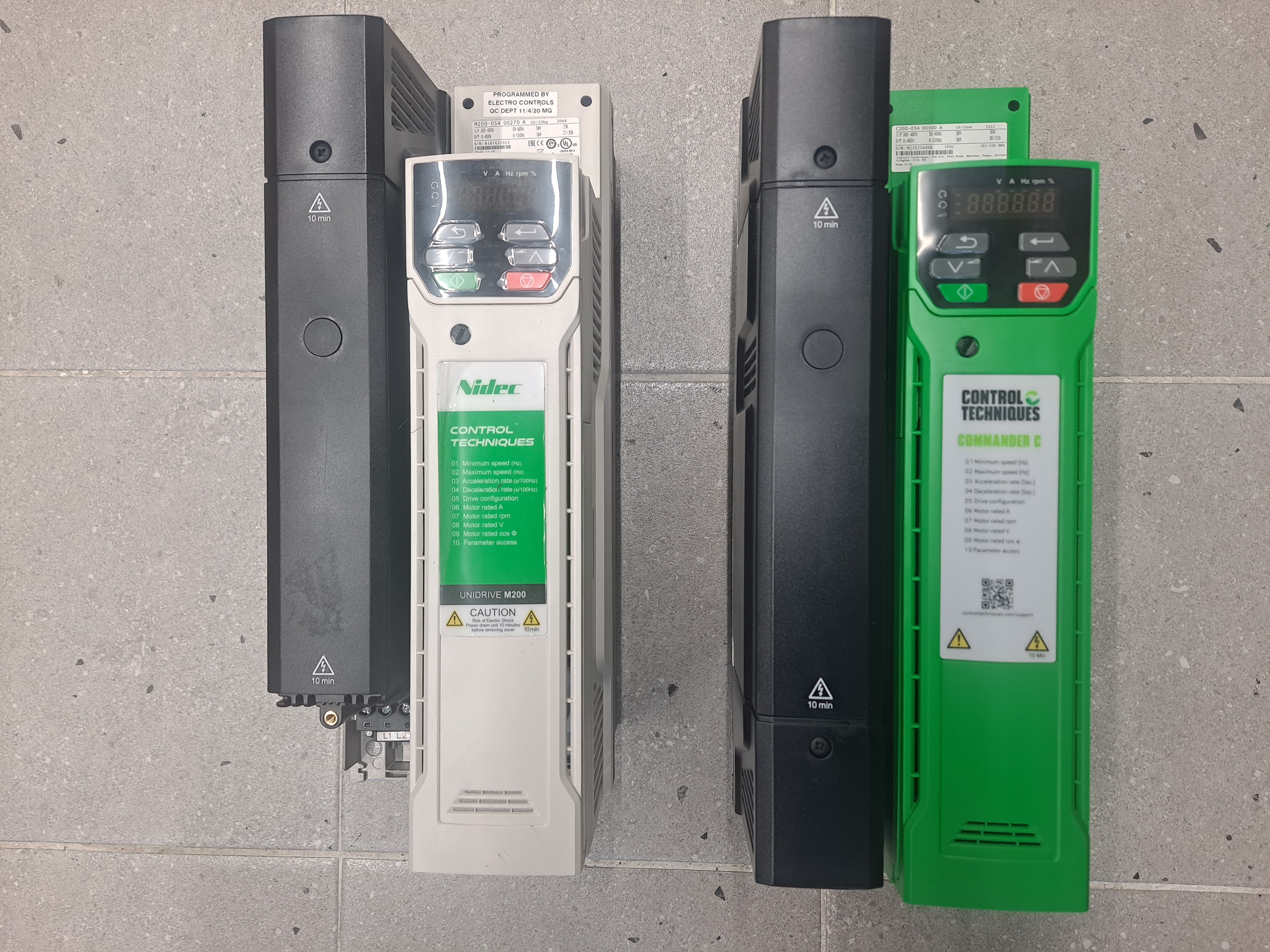

성능과 외형은 같고, 색상이 흰색에서 녹색으로 바꿨습니다.

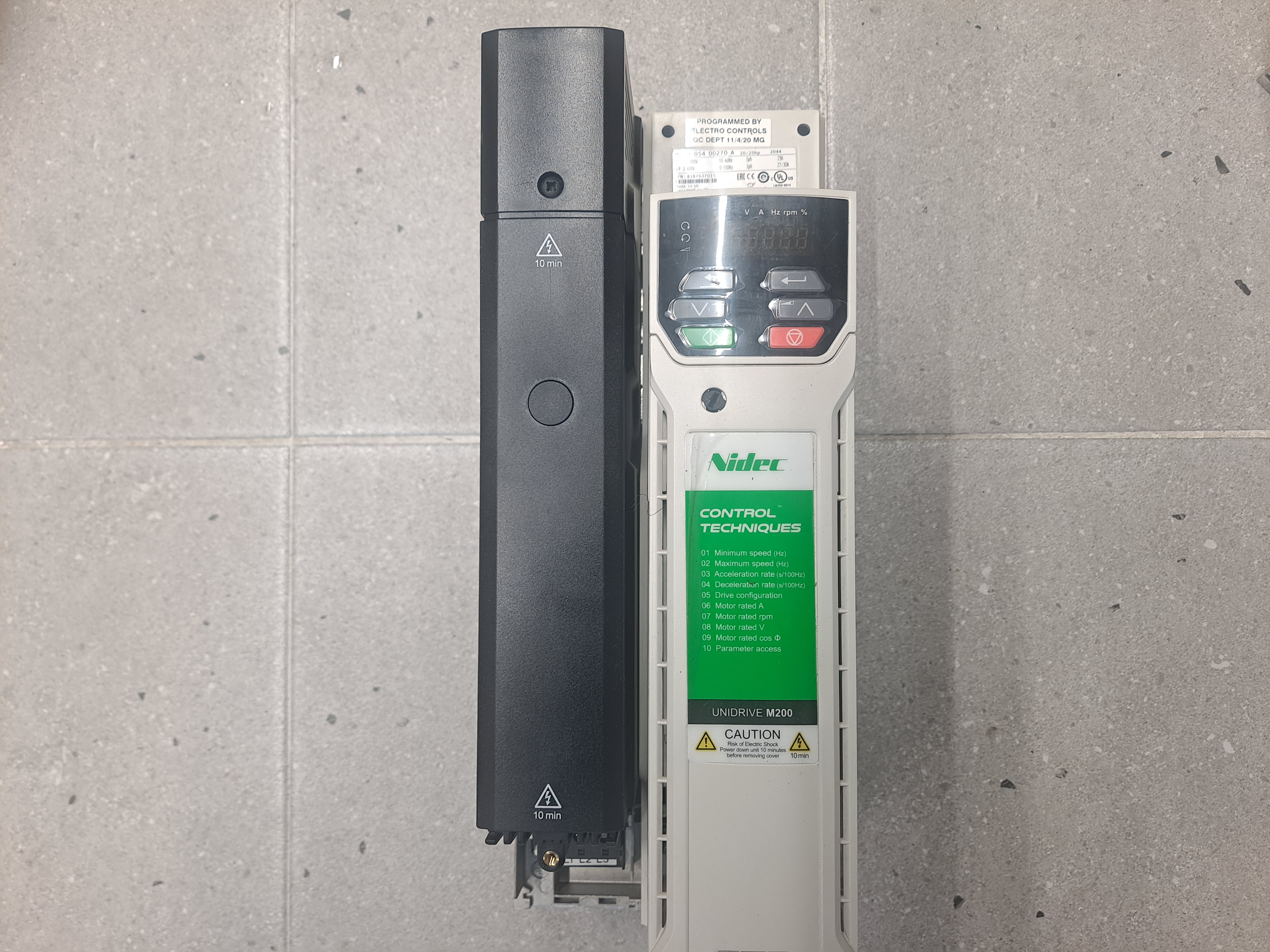

M200-05400270의 Power Module 고장으로 인해 C200-054 00270으로 교체하는 작업을 진행합니다.

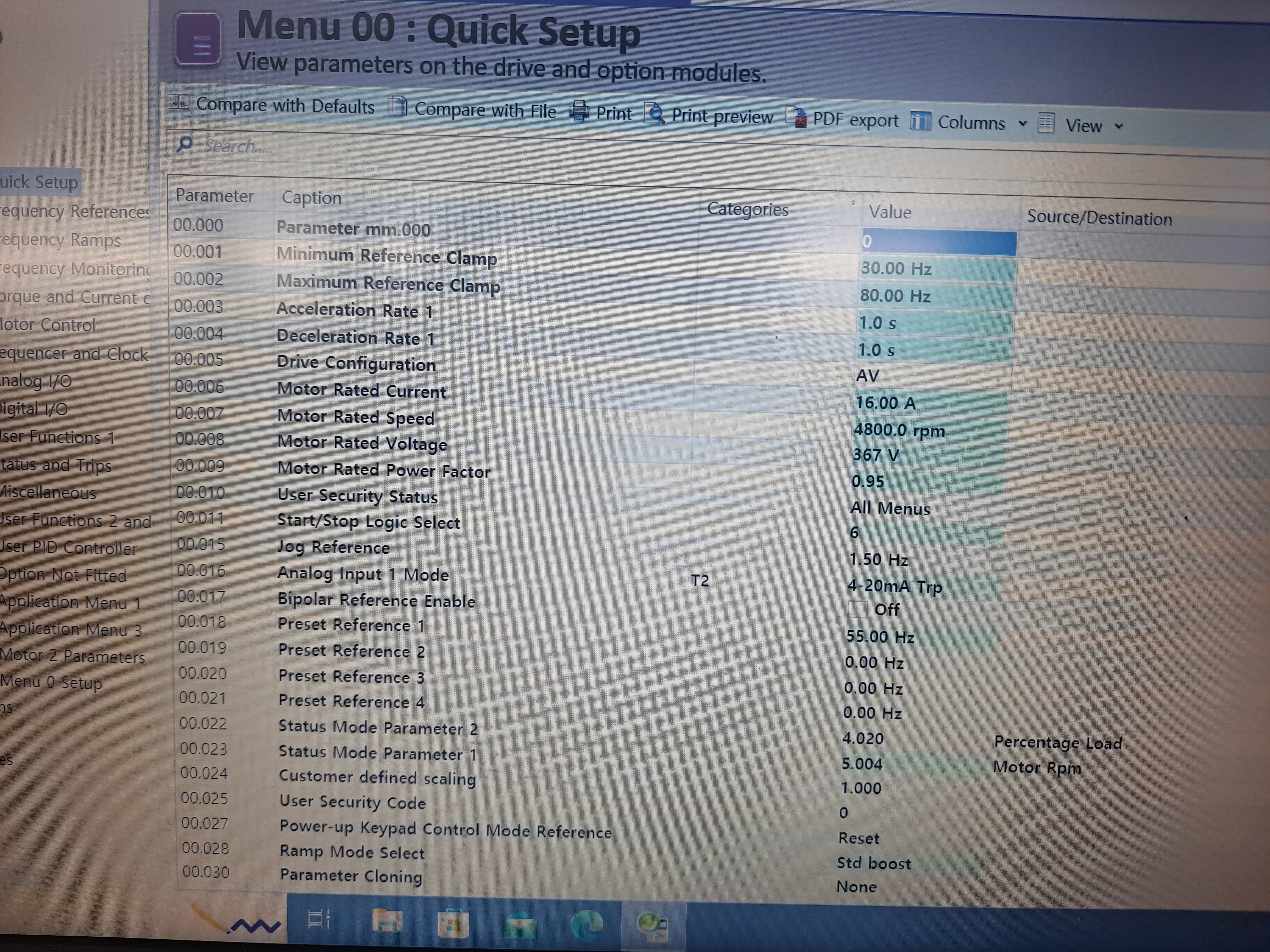

M200-054 00270 A 인버터의 설정 데이터를 보기 위해 M Connect 소프트웨어를 사용했습니다.
M Connect 사용을 위해서는 필요한 것이 있습니다.
인버터에 RS485 통신 포트가 필요하기 때문에 AI-485 Adaptor를 인버터에 장착해야 하고, 노트북과의 연결을 위해서 CT Comms Cable(RS485:USB)이 필요합니다.
M Connect를 통해 백업 받은 데이터를 Commander C200-054 00270에 맞게 변환하여 인버터에 다운로드합니다.
인버터에 설정된 데이터를 저장하고 C200-05400270A 인버터의 기능 점검을 실시합니다.
모터를 운전하면 실시하는 기능 점검은 수리 점검과 크게 다르지 않습니다.
체크리스트의 모든 항목이 정상인 것을 확인하고 작업을 마무리했습니다.
