Unidrive SP6402 (110kW 400V) OV trip으로 입고되었습니다.
OV Trip은 Over Voltage 과전압 트립으로 DC bus 전압이 상승하여 피크치에 도달했을 때 발생합니다.
DC bus 전압이 상승하는 이유는 대표적으로 회생제동이 발생할 때입니다.
관성이 큰 부하를 단시간에 제동시키려 할 때 전동기는 발전기가 되어 DC 전압을 상승시킵니다.
가능성이 낮지만 또 다른 원인은 1차측 전원 전압이 상승할 때입니다.
Unidrive SP는 전원 전압에 따라 모델을 구분하고 있는데 200V, 400V, 575V, 690V 4가지로 구분됩니다.
전원 전압에 따라 아래의 표와 같이 피크 전압을 넘거나 DC 최대 정격 전압 레벨을 15초 동안 넘을 경우 OV Trip이 발생됩니다.
| Drive 정격 전원 전압 | 평상 시 DC 전압 | DC 피크 전압 | DC 최대 정격 전압(15s) |
| 200 Vac | 282 Vdc | 415 Vdc | 410 Vdc |
| 400 Vac | 565 Vdc | 830 Vdc | 815 Vdc |
| 575 Vac | 813 Vdc | 990 Vdc | 970 Vdc |
| 690 Vac | 915 Vdc | 1190 Vdc | 1175 Vdc |
OV trip에 대한 조치 사항으로는 아래의 내용을 참고하세요,
| OV trip | DC bus 전압이 피크치에 도달했거나, 최대 연속 정격 전압에 15초간 도달함 |
| 2 | - 감속 시간을 증가시킴 - 제동 저항값[Ω]을 낮춤(최소값 이상으로 유지할 것) - 제동 저항 용량[W]을 높임 - 정상상태의 AC 전원 전압 레벨을 점검 - DC Bus 전압을 상승시킬 수 있는 전원 외란을 점검(DC 드라이브에 의한 노칭에서 회복되는 순간 오버슈트 발생) - 모터 절연 점검 |
입고된 SP6402는 위의 조치사항과는 무관하게 Power PCB 손상으로 인해 OV Trip이 발생합니다.

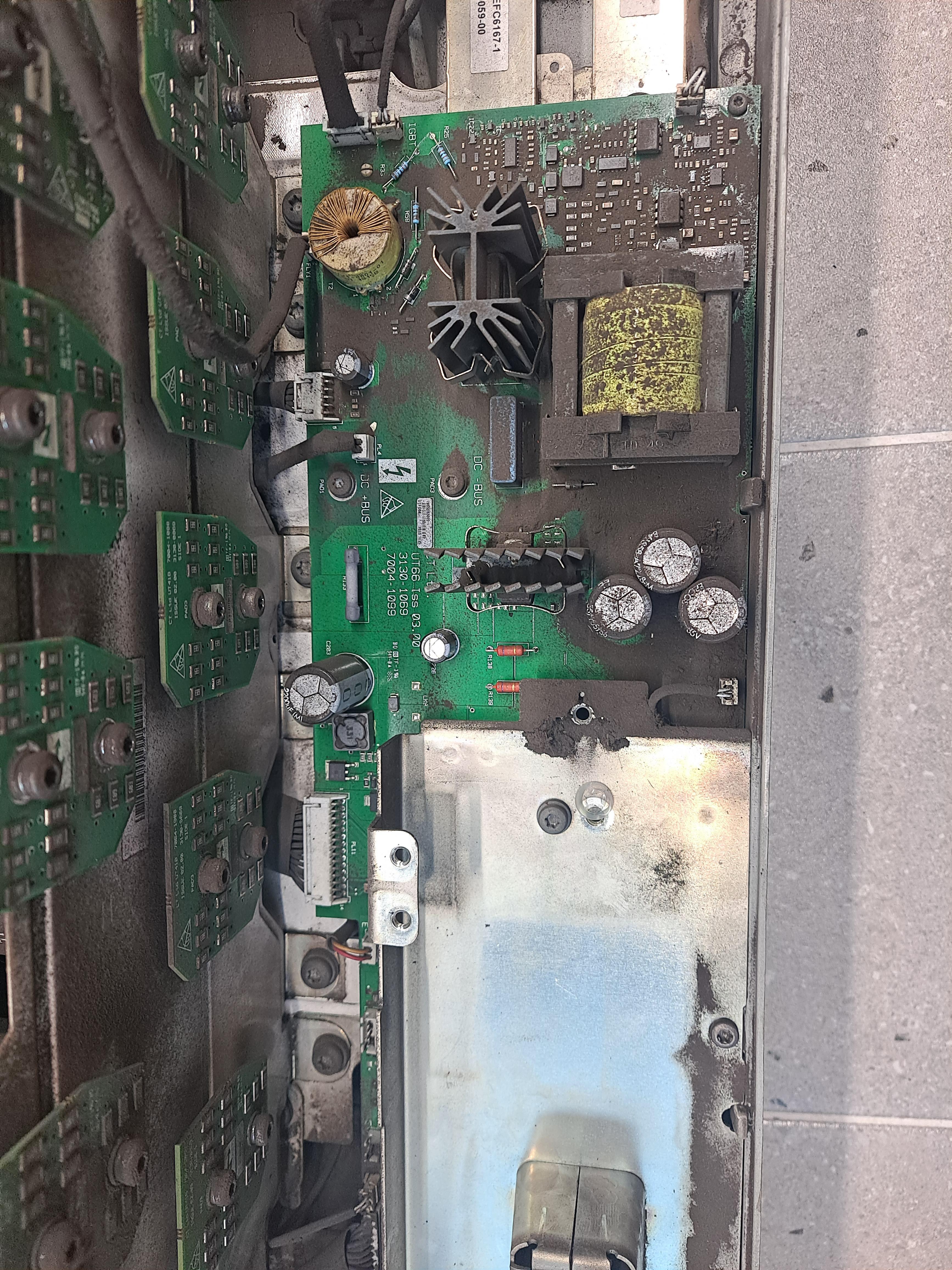

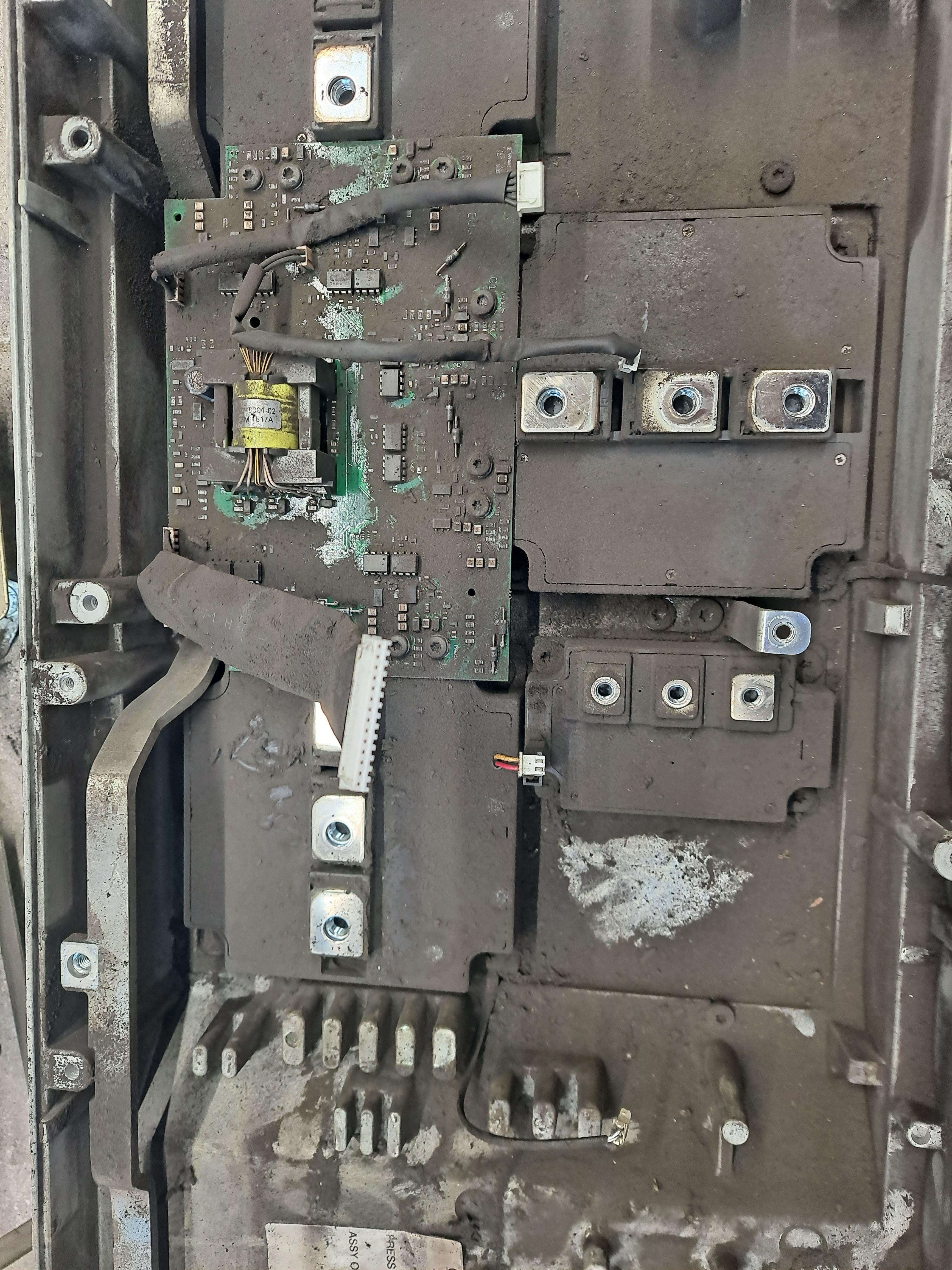

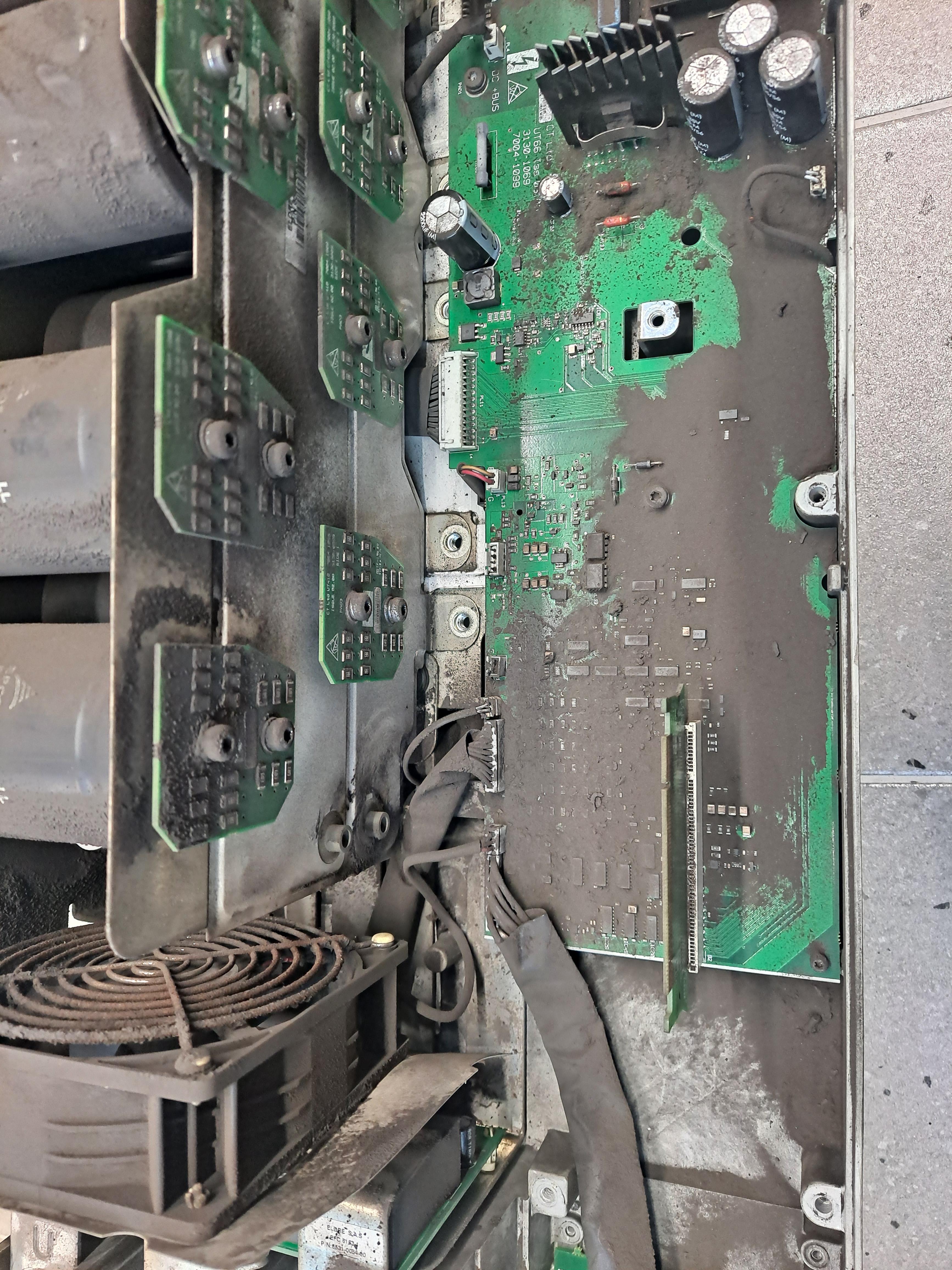

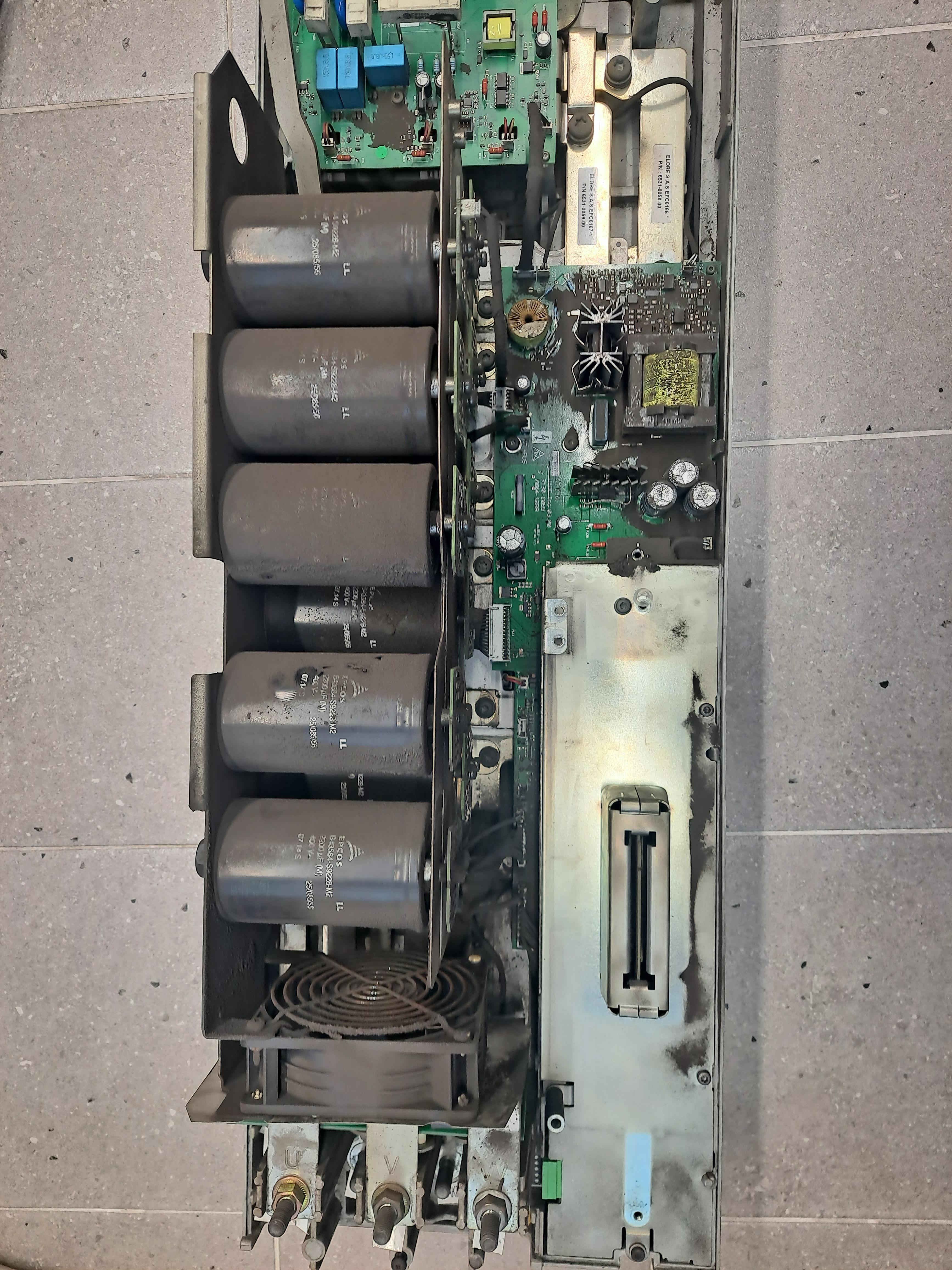

정말 놀랍도록 많은 먼지가 쌓여 있습니다.
인버터 고장의 3대장은 먼지, 습도, 온도입니다.
이렇게 먼지가 쌓여있는 상태에서 습기를 먹으면 고전압을 발생하는 인버터는 큰 고장으로 이어집니다.
또 이 먼지가 금속 성분이라면 말할 것도 없습니다.

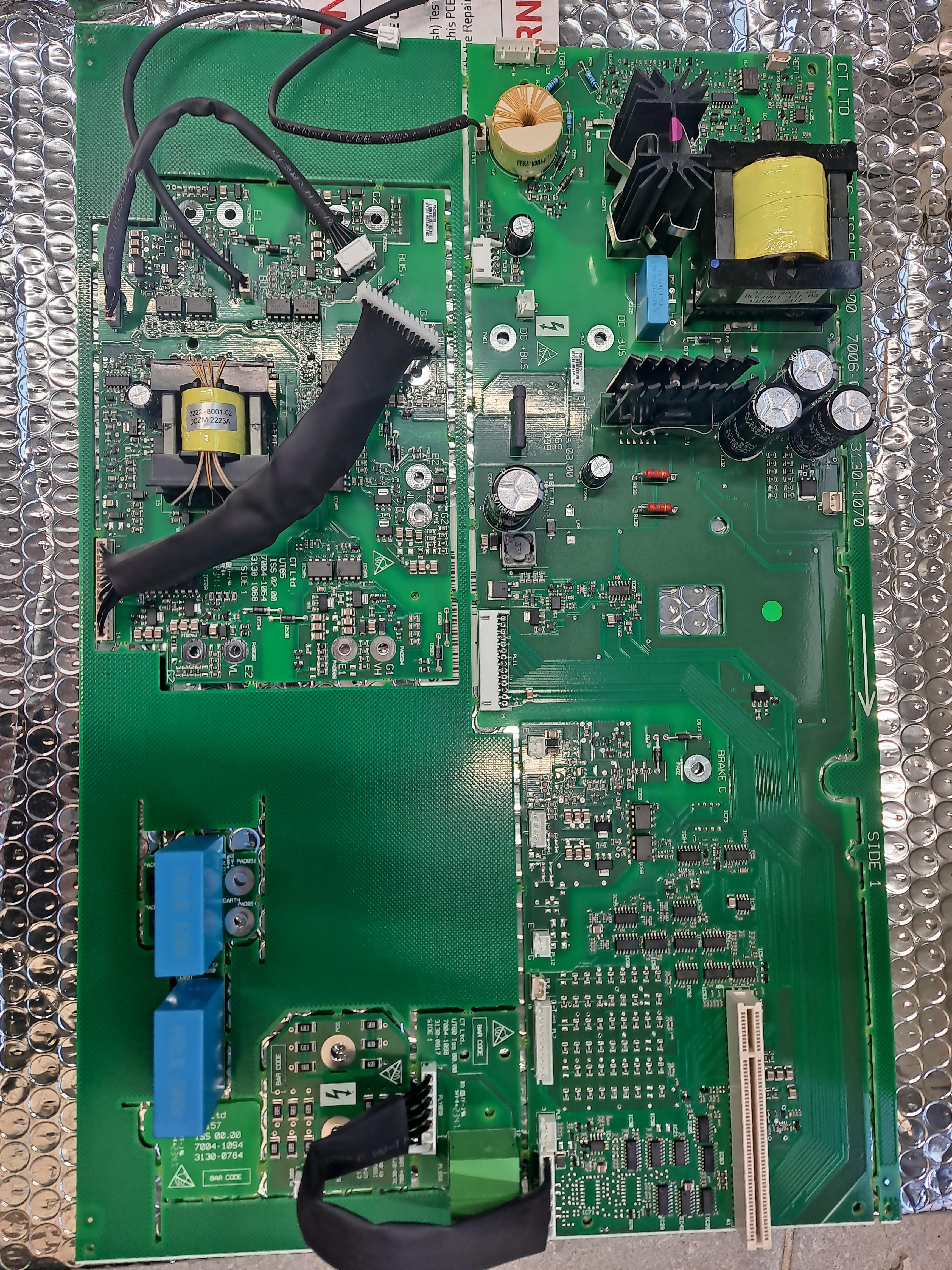

영국 Control Techniques 본사로부터 공수한 SP6402 Power Board를 준비했습니다.

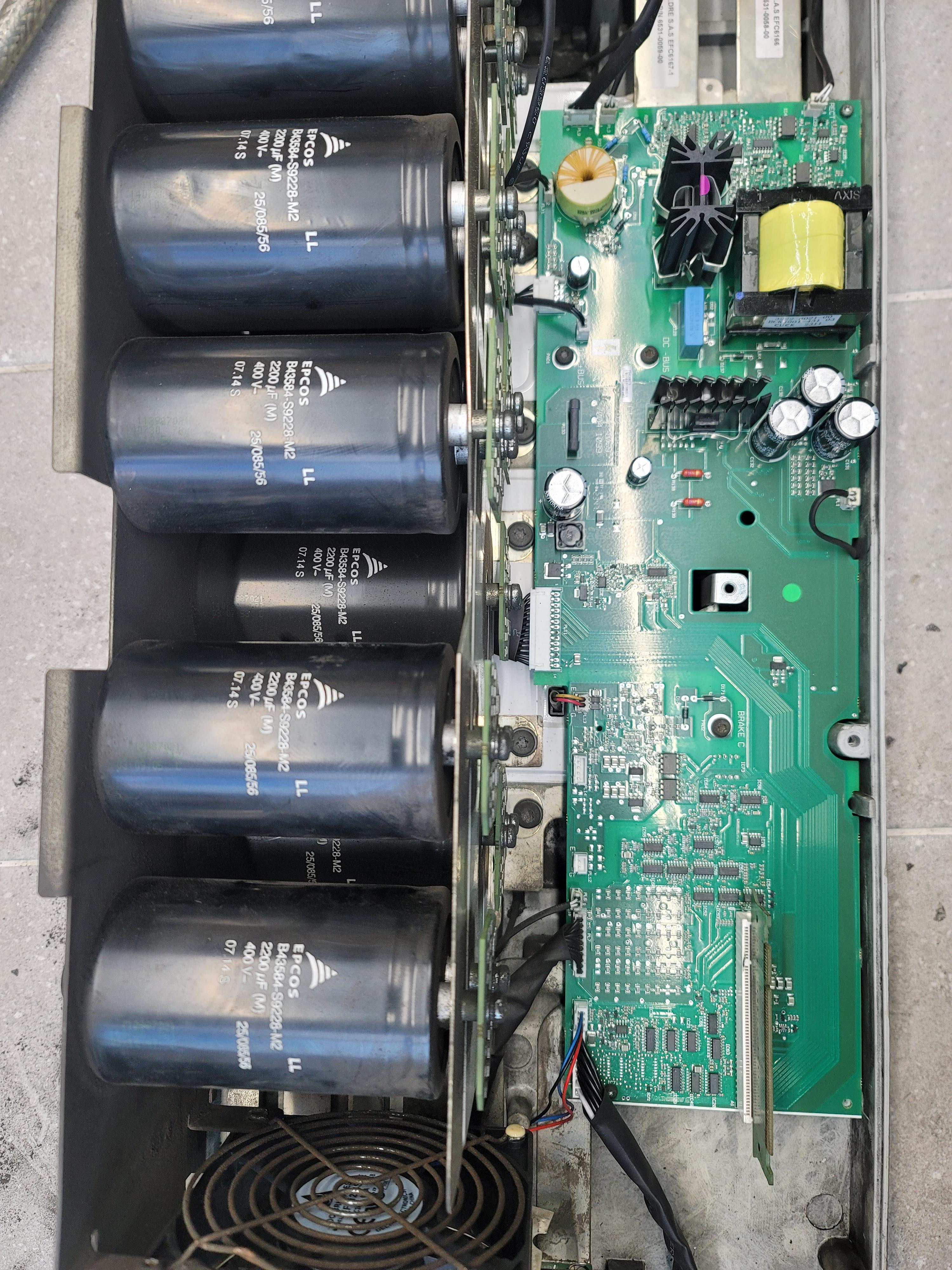

먼지 청소를 한 뒤 새로운 정품 Power PCB로 교체를 마쳤습니다.
모터를 운전하면서 인버터의 기능을 점검했습니다.
체크 리스트 모든 항목이 정상이었고, 특별히 주의하여 살펴 본 DC bus 전압도 매우 안정적으로 유지되었습니다.
