Control Techniques 인버터 COMMANDER C300이 누전으로 인해 Er.OI.E1이 발생하여 현장을 방문했습니다.
참고로 COMMANDER C300 INVERTER는 C200에는 없는 STO(Safe Torque Off) 단자가 있습니다.
그 외 C300과 C200의 기능과 외형은 모두 동일합니다.
C300-02200075A (1.5kW 200V) 인버터를 채소 세척기용으로 사용하는 현장에 도착했습니다.

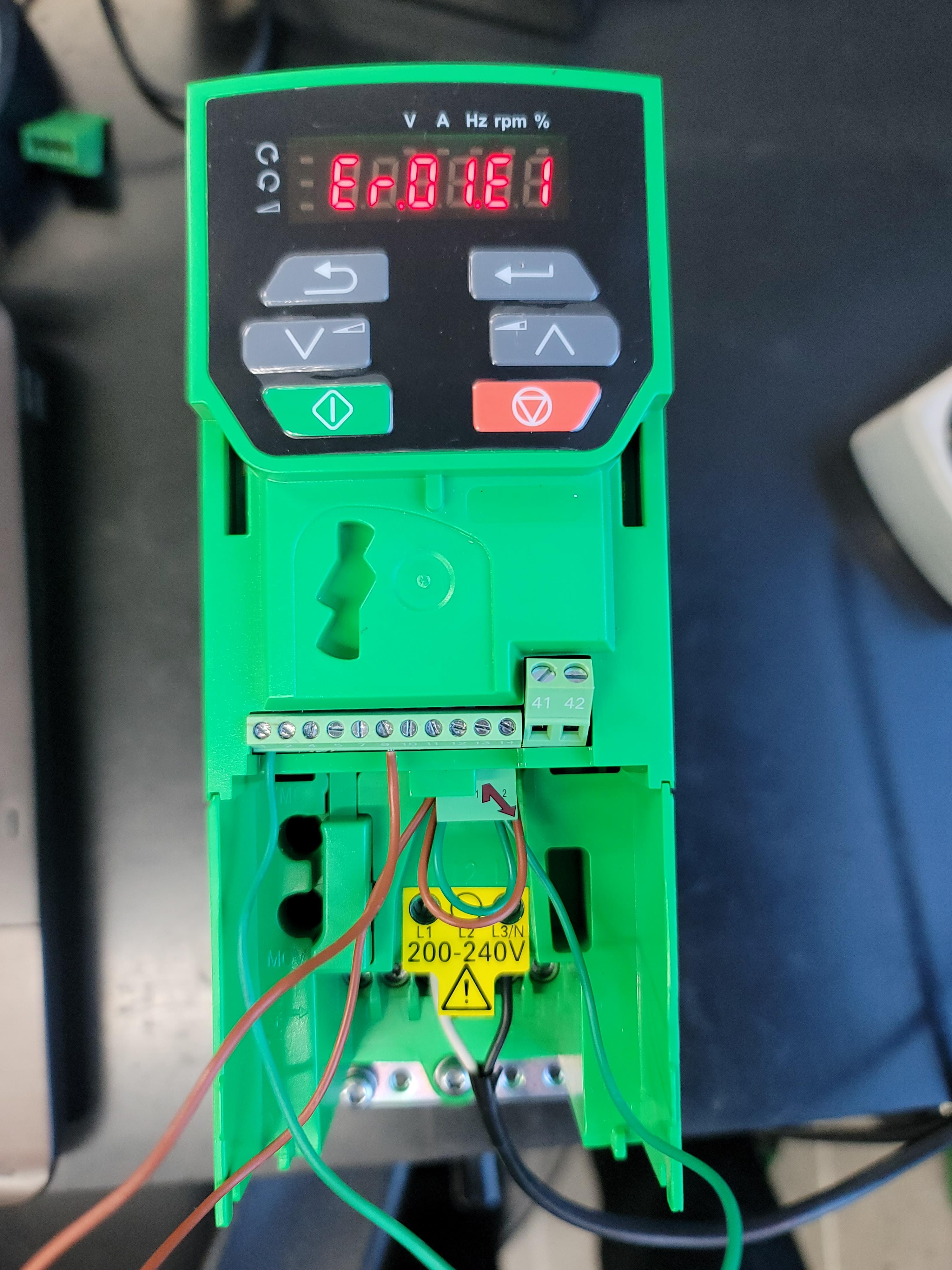

Er.OI.E1 Trip이 발생되어 해제가 되지 않았습니다.
리셋(빨간) 버튼을 누르거나 전원을 차단한 후 재 투입해도 Er.OI.E1 트립은 여전히 계속되었습니다.
OI.E1은 드라이브 출력 단자 U상에 과전류가 감지되었음을 나타냅니다.
드라이브가 활성화되면 접지 오류를 감지하기 위해 모터의 각 단자로 음극 DC BUS를 차례로 전환하는데, 모터 권선에서 전류가 감지되면 드라이브는 오류가 감지된 단자(U, V, W)에 따라 OI.E1, OI.E2, OI.E3 트립을 발생시킵니다.
조치 사항으로는
1) 출력 케이블의 단락을 확인합니다.
2) 절연 테스터를 사용하여 모터의 절연을 확인합니다.
3) 모터 케이블 길이가 허용 한계치를 넘어서는지 확인합니다.
4) 드라이브에 내장된 EMC 필터를 제거합니다.
EMC 필터는 위에 있는 그림과 같습니다.
별랜치를 통해 EMC 볼트를 풀어 줍니다.
채소 세척기용 기계이기 때문에 영상과 같이 물을 많이 사용합니다.
어떤 경로인지 확인되지 않았지만 모터로 물이 들어가 문제를 일으키는 것으로 보입니다.
손상된 C300-022 00075 A 인버터는 새것으로 교체를 해서 단기간 사용은 가능하지만, 근원적 해결을 위해 모터와 인버터 방수 조치를 취해야 합니다.
