섬유기계 KARL MAYER 빔 드라이브로 사용되는 SP1404-KM (2.2kW 400V) 수리입니다.
영국 드라이브 전문 메이커 Control Techniques에서 섬유기계 제작사 KARL MAYER에 OEM 방식으로 제공하는 드라이브입니다.
전원 불량으로 수리차 입고되었습니다.
점검 결과는 파워 모듈 UD15 고장으로 확인되었습니다.
고장 난 Power Module은 탈거해서 폐기합니다.
영국에서 공급받는 정품 파워모듈을 준비했습니다.

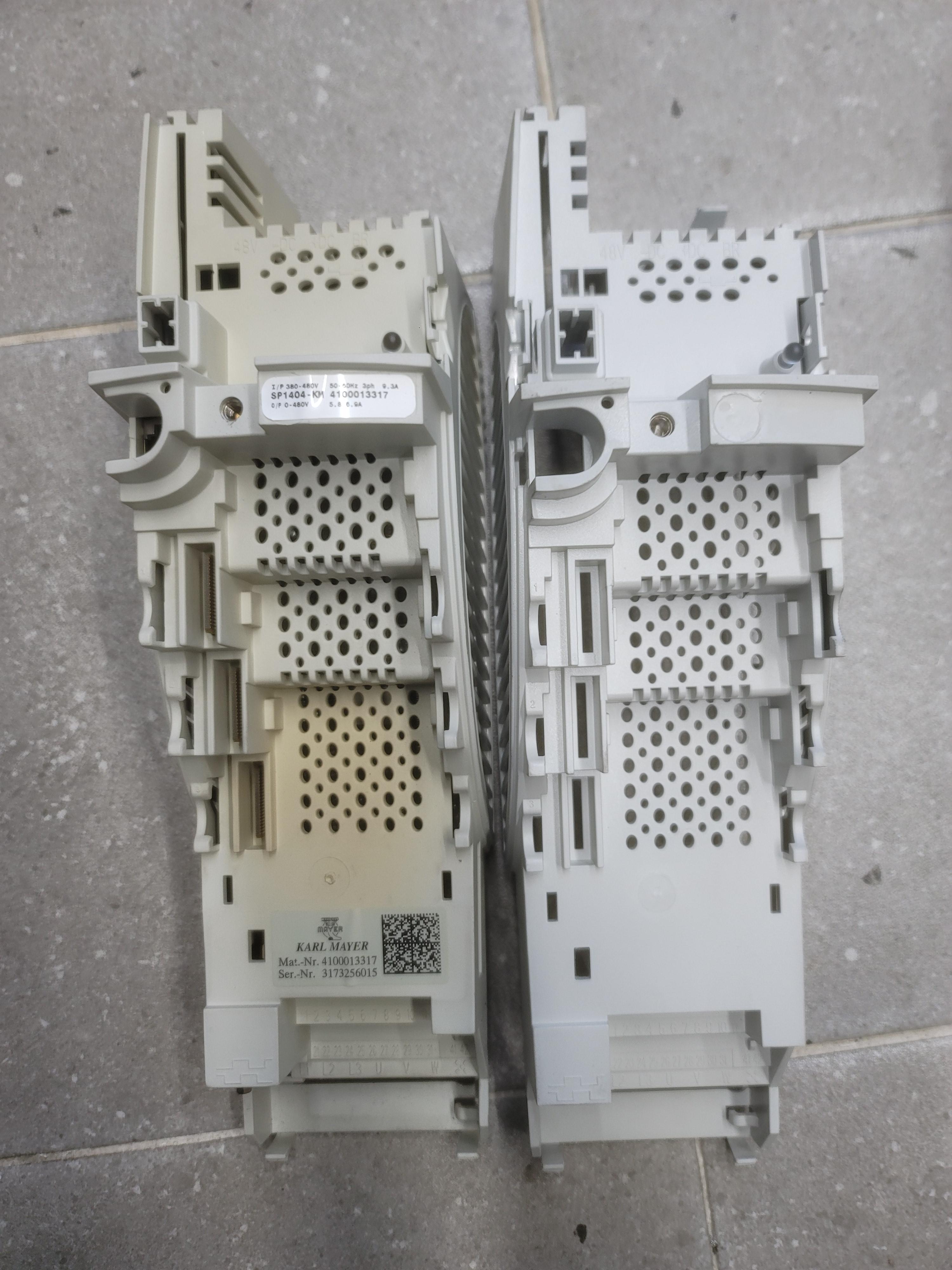

컨트롤 PCB 플라스틱 케이스도 열화가 되어 교체가 필요합니다.
케이스 역시 영국 본사로부터 공급받아 준비되었습니다.

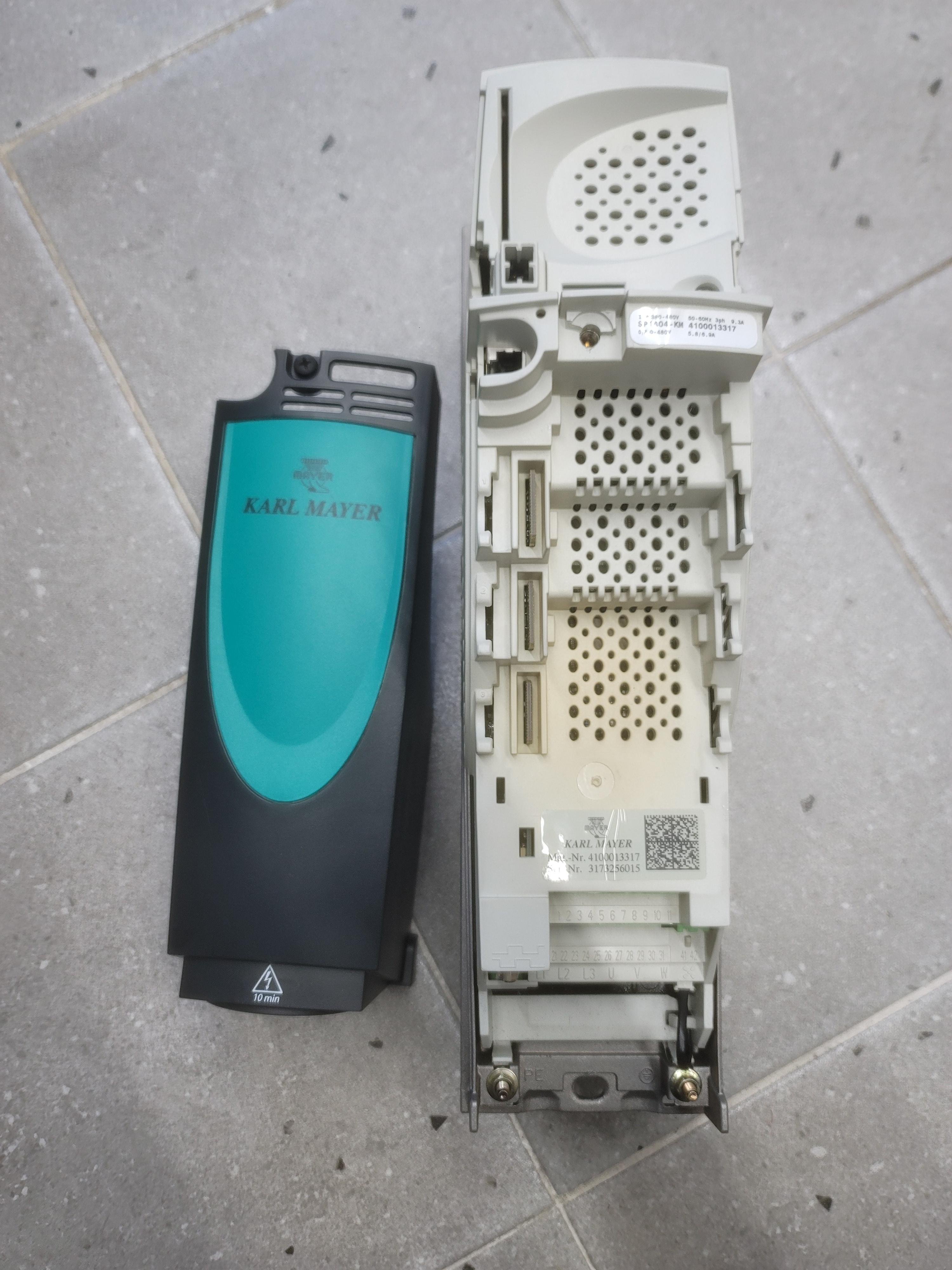

새로운 Power Module과 케이스의 교체를 완료했습니다.
절연 상태를 확인하고 전원을 투입합니다.
Control Board를 교체하지 않아 새롭게 데이터 설정을 필요치 않으나, 나중을 대비해서 Parameter data를 백업 받아 둡니다.
혹시 Control Board의 파손, 전기적 충격 등에 의해 파라미터 데이터가 소실될 우려가 있기 때문입니다.
출고되기 전에는 반드시 부하 테스트를 거쳐 정상작동 여부를 점검해야 합니다.
모터를 결선하고 모터의 진동, 소음, 반응 상태 등을 점검하고 계측기를 이용해 안정적인 출력 상태를 확인입니다.
저속, 중속, 고속 구간을 나누어 점검하고, 급격한 속도 변화, 급격한 부하 변화에 따른 반응 상태를 점검하고 이상이 없을 경우 수리 작업을 마무리합니다.
