Unidrive M400-084 01340 A (55kW 400V) 인버터에서 발생하는 Trip 조치를 위해 현장을 방문했습니다.
'An Input 2 OI' Trip인데 아날로그 2번 단자대 즉 단자번호 5번에서 발생하는 과전류 트립을 말합니다.
| An Input 2 OI | 아날로그 입력 2 과전류 |
| 190 | 아날로그 입력 2의 과전류 입력이 20mA를 초과하였음. |
아날로그 신호의 과전류 트립은 드물게 나타나는 현상입니다.
확인할 포인트는 3가지 정도로 요약됩니다.
1) 어디서부터 시작해 인버터로 전달되는지 확인해야 합니다.
2) 아날로그 신호 값에 전기적인 간섭은 없는지 점검해야 합니다.
3) 인버터 아날로그 2번 단자 고장인지 확인해야 합니다.
점검을 통해 확인한 것은 아날로그 2번 입력은 Operator Panel의 볼륨을 통해서 입력되었고 그 과정에 특이점은 없었습니다.
다만, 모터 케이블과 컨트롤 케이블이 하나의 덕트를 통해 포설되어 있는데 노이즈에 의한 영향을 배제할 수 없었습니다.
노이즈로부터 비롯된 것이라면 페라이트링을 사용해 노이즈를 줄이는 방법을 시도해 보았습니다.

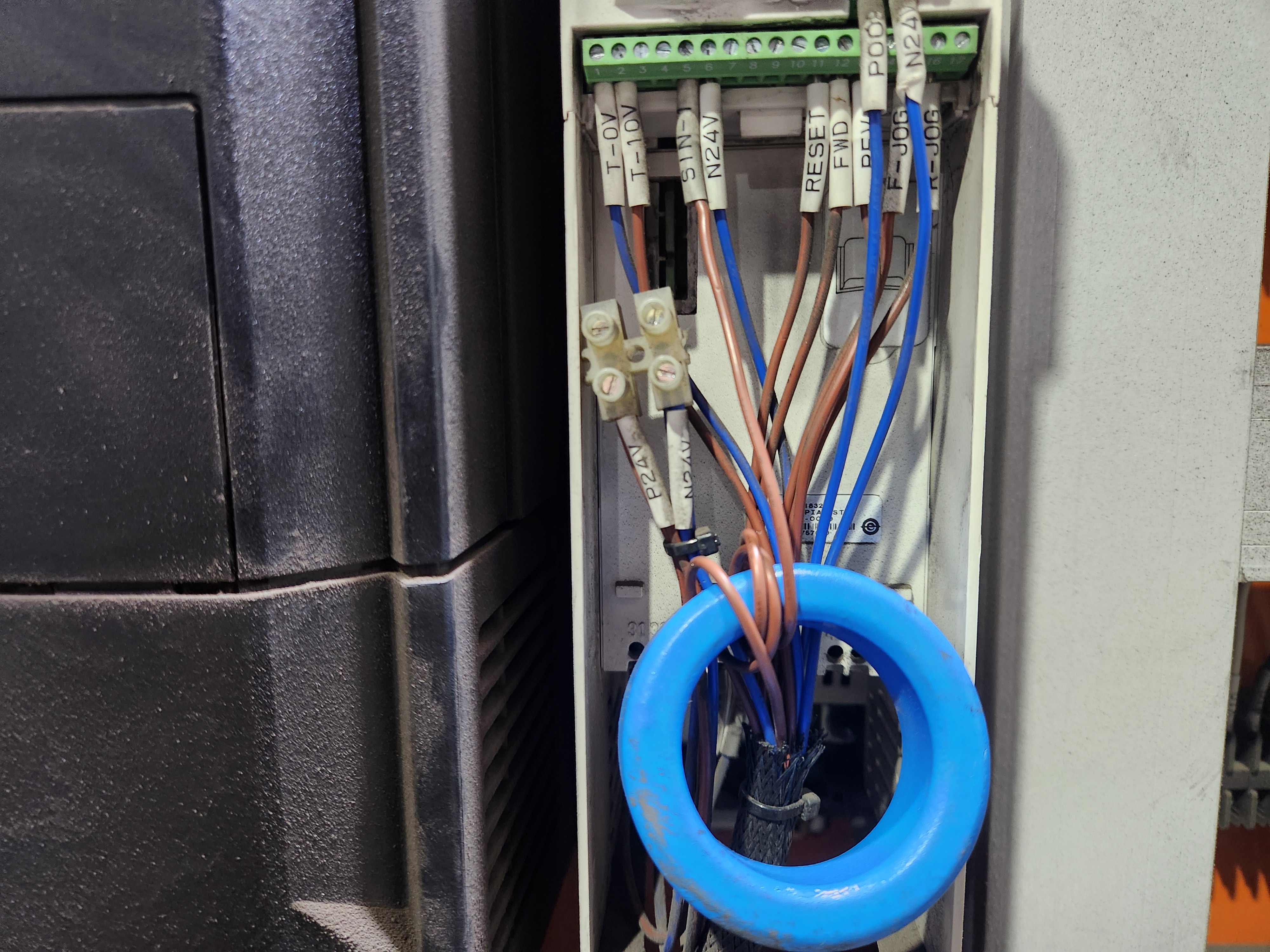

아날로그 신호선을 페이라트링에 관통시켜 몇 차례 감아서 사용했습니다.
페라이트링 설치 후 몇 시간에 걸쳐 확인했을 때는 더 이상 'An Input 2 OI' 트립은 발생하지 않았습니다.
그러나, 페라이트링 사용이 완전한 해결책이 될지는 조금 더 지켜보면서 판단해야 될 것 같습니다.
수 일 후 경과를 지켜보고 해결 여부를 보고 다른 대책이 필요한지 고민을 해야 할 것 같습니다.
오늘은 M400-08401340A 아날로그 과전류 트립에 대해 알아봤습니다.
