니덱 코리아 한국 서비스센터 썬엘콘트롤입니다.
Unidrive M400-05400270A (11kW 400V) 인버터의 고장으로 수리를 진행했습니다.
유니드라이브 M400 인버터에서 'Inhibit'이 발생하여, 다음 단계인 'Ready'로 넘어가지 않는 상황입니다.
Inihibit 자체로는 고장이라 말할 수 없습니다.
그래서 Inihbit은 고장 리스트에도 존재하지 않습니다.
Inihibit은 전원은들어 왔지만 Enable 신호가 주어지지 않은 단계를 말합니다.

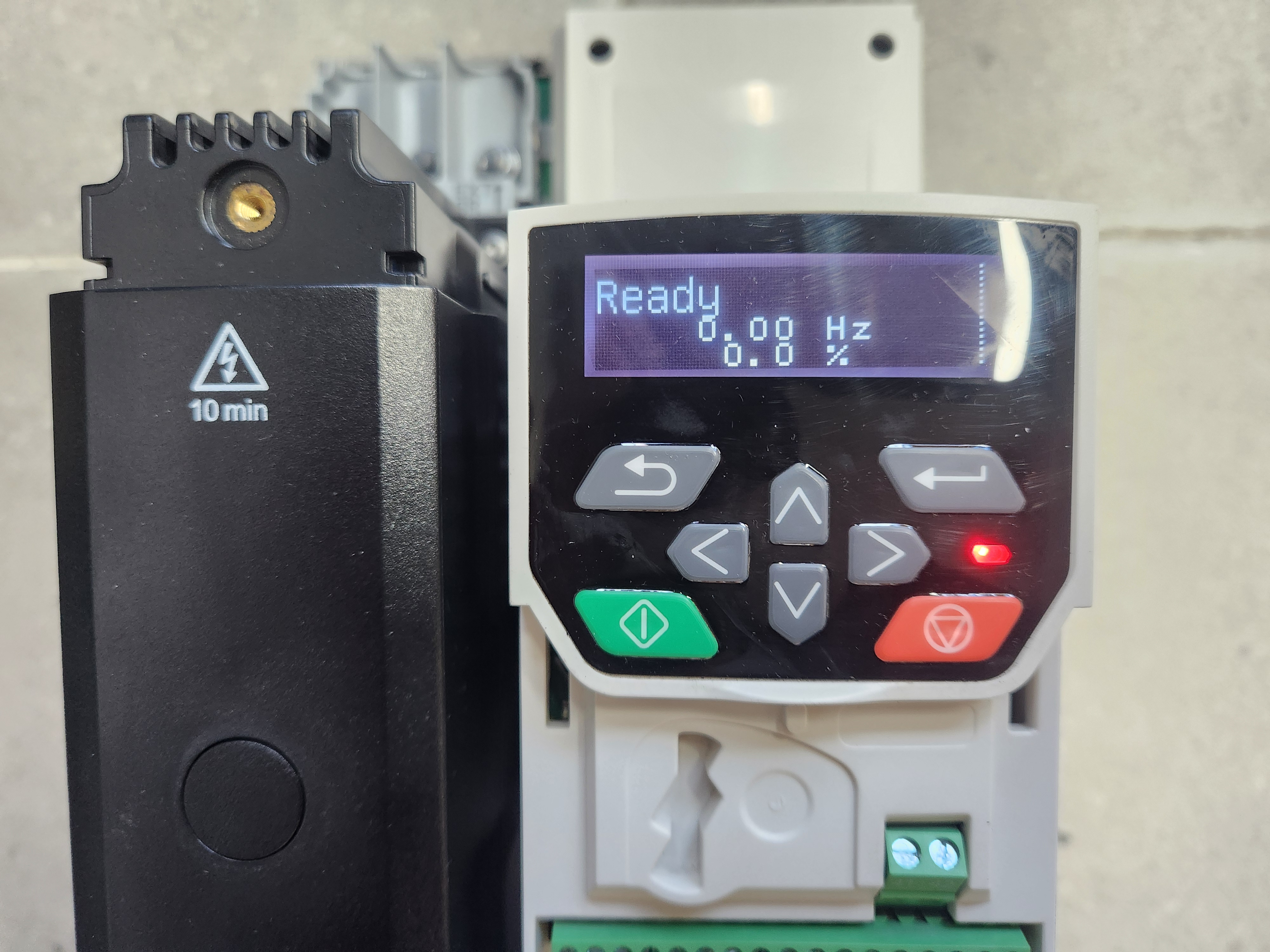

Inihibit 상태에서 Enable 신호가 주어지면 Ready로 상태가 바뀌고, Ready 상태에서 가동 신호를 인가하면 Run 상태가 됩니다.
자연스러운 순서입니다.
그러나 Enable 신호를 주어도 Inihibit 상태를 계속 유지하기 때문에 Control PCB 고장으로 판단합니다.
Control PCB는 여러 조각의 PCB Board가 결합된 Assembly 형태로 수리센터에 공급됩니다.
Control Assembly 분리에 앞서 먼저 Parameter data를 확보한 후 작업을 시작했습니다.
컨트롤 어셈블리를 분리하니 Power Module에 많은 분진이 보입니다.
클리닝 작업을 진행했습니다.

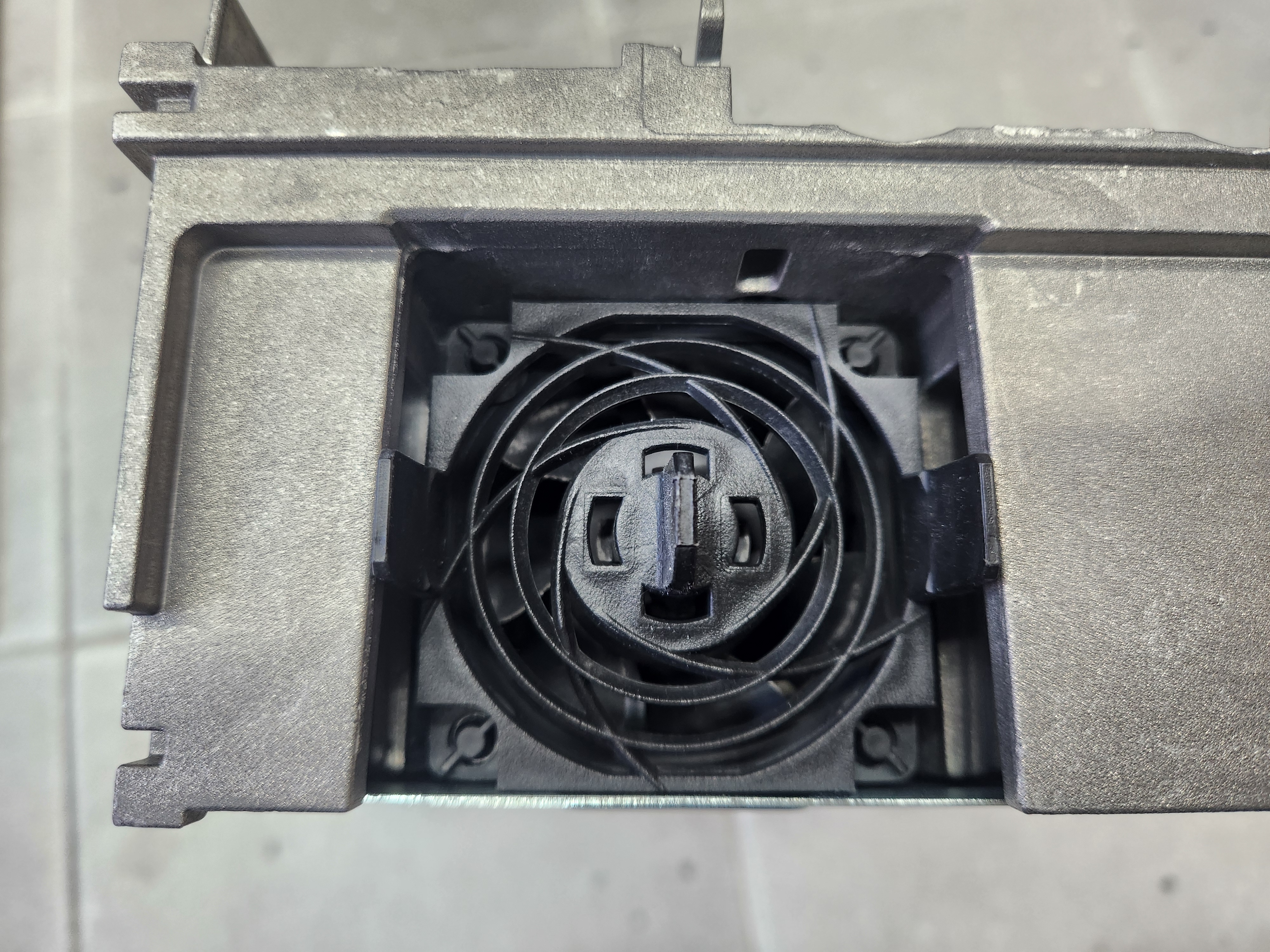

쿨링팬 역시 분진이 있습니다.
팬은 소모성 부품이라 교체를 진행했습니다.
파워 모듈 청소와 냉각팬 교체가 끝난 모습입니다.
컨트롤 어셈블리를 새롭게 교체해서 장착했습니다.
절연 확인을 거쳐 전원을 투입했습니다.
백업해 둔 Parameter 데이터를 인버터에 다운로드를 실행했습니다.
이제 모터를 운전하면서 M400-054 00270 A 인버터의 정상 작동 여부를 확인해야 합니다.
모터의 소음과 진동, 발열 등을 체크하고 인버터의 데이터와 계측기의 데이터의 오차 여부를 확인합니다.
수리 체크리스트 모든 항목에서 정상 판정을 받아 고객에게 전달했습니다.
고객은 파라미터 데이터를 재설정할 필요 없이, 케이블 결선만 하면 예전과 같이 사용할 수 있는 상태로 제공됩니다.
