에머슨 인버터 Unidrive SP3403 수리입니다.
전원 불량으로 접수되었습니다.
전원 불량으로 접수된 인버터는 1차 측 전원 넣으면 2차 피해가 발생할 수 있기 때문에 신중해야 합니다.
계측기로 점검했을 때는 특이사항 없어서 케이스를 분리해서 육안으로 확인했습니다.

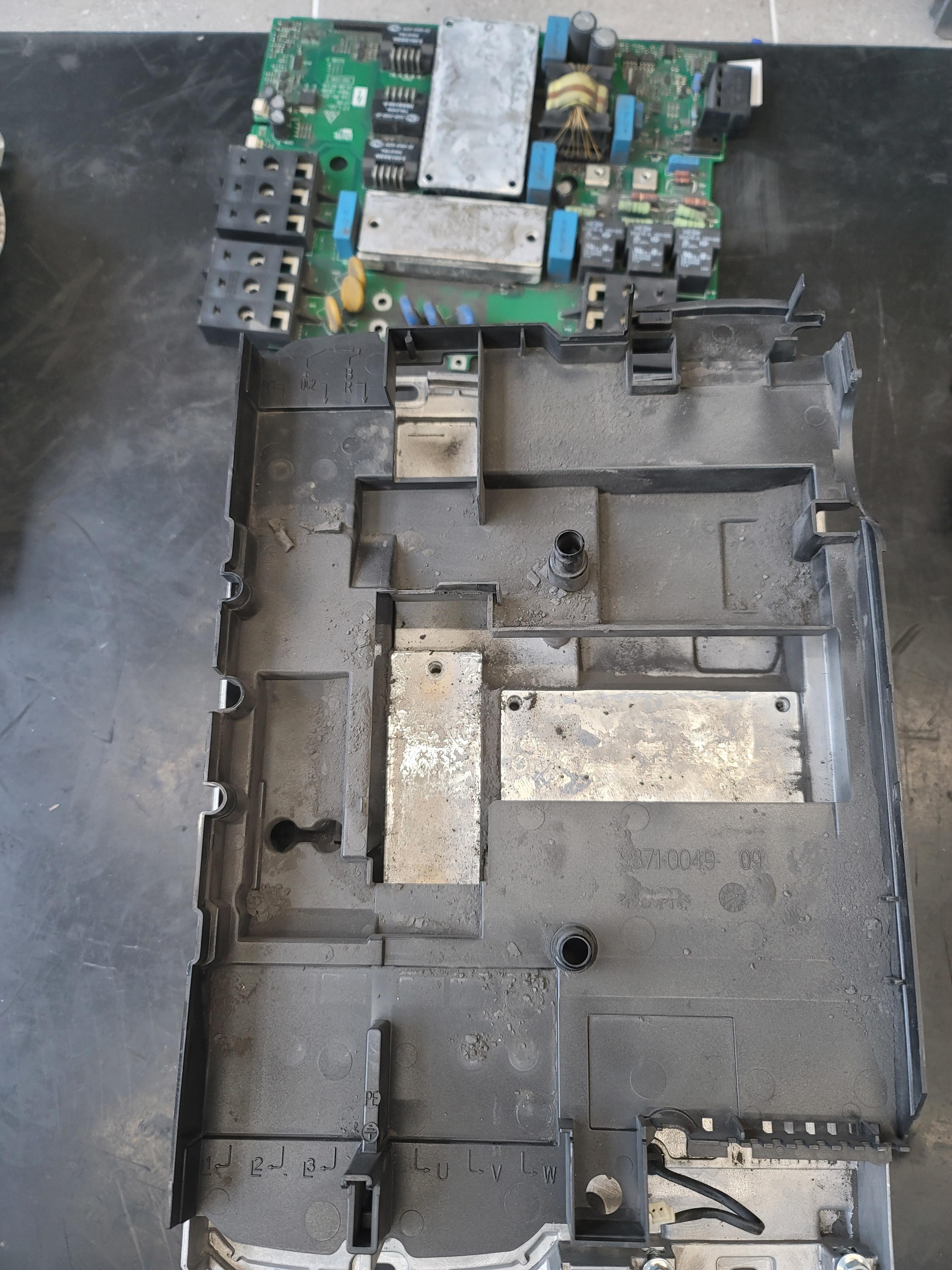

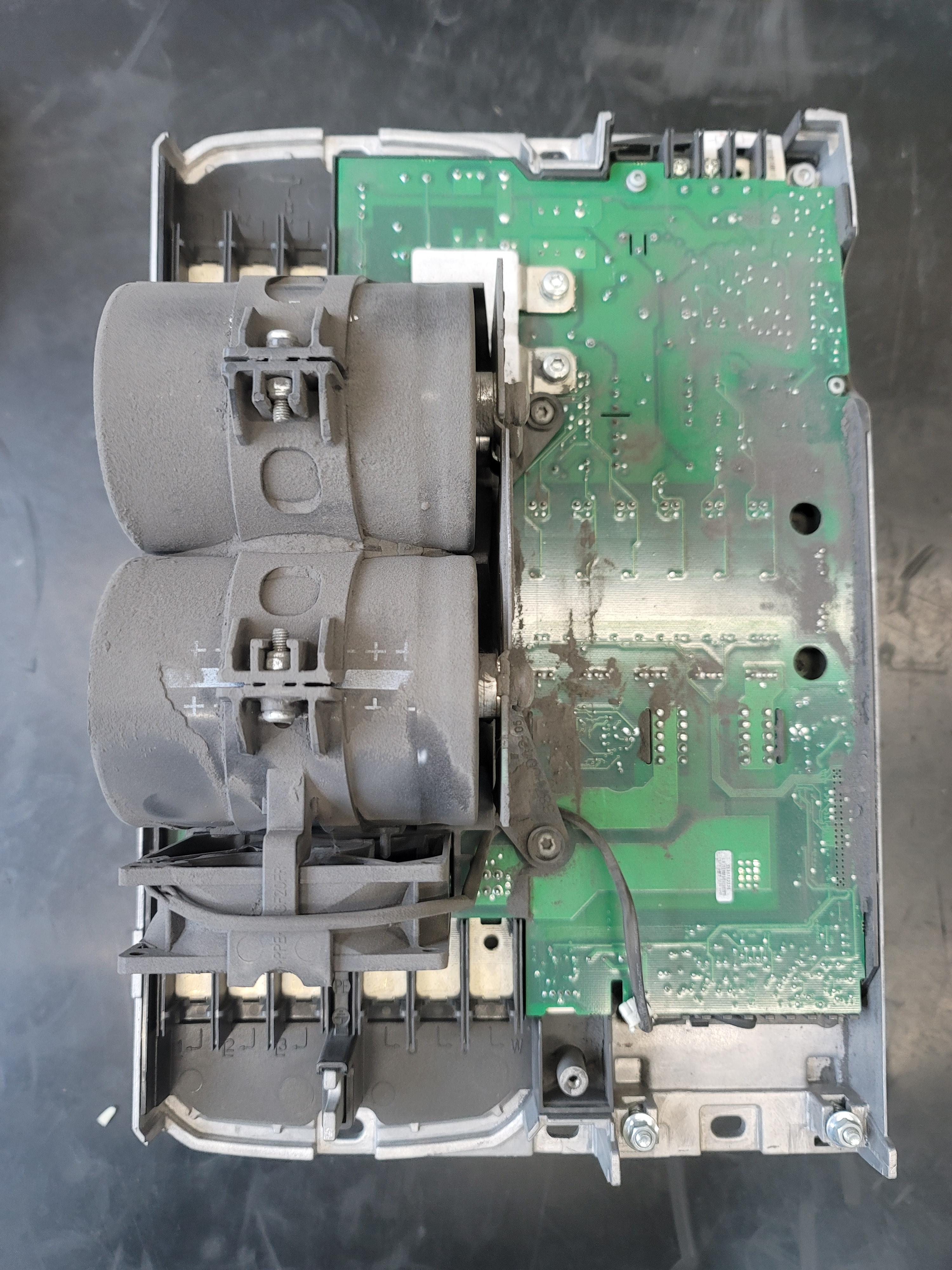

사진으로 보는 것과 같이 금속 분진이 검게 쌓여 있습니다.
금속 분진으로 인한 절연파괴로 보입니다.
Unidrive SP size3에 해당하는 SP3401, SP3402, SP3403은 IGBT와 같은 파워 소자가 PCB 일체로 되어 있습니다.
그래서 SP3403 Power Module을 교체해야 하는 상황입니다.

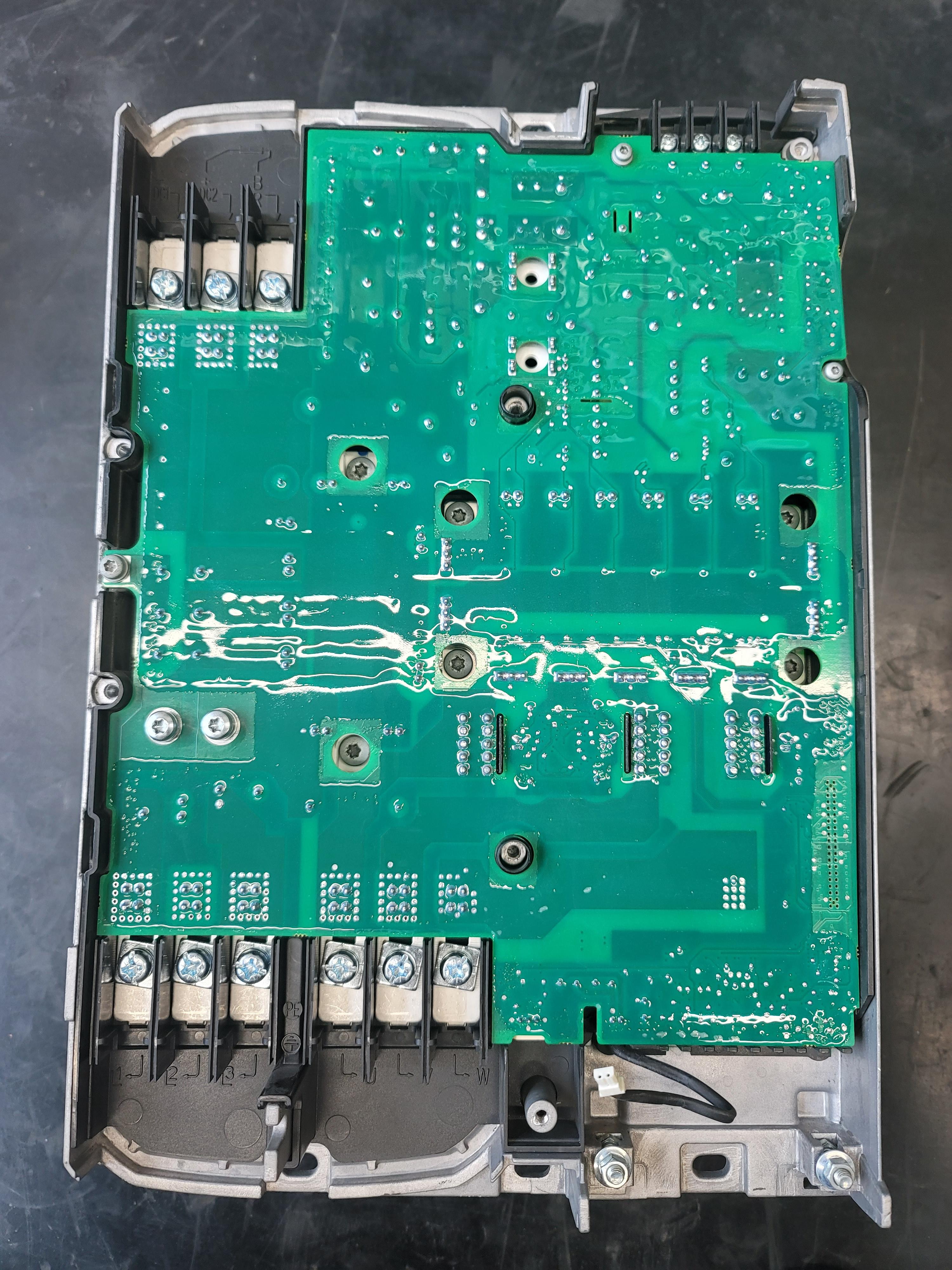

영국 본사에서부터 공수한 새로운 정품 파워모듈을 준비했습니다.

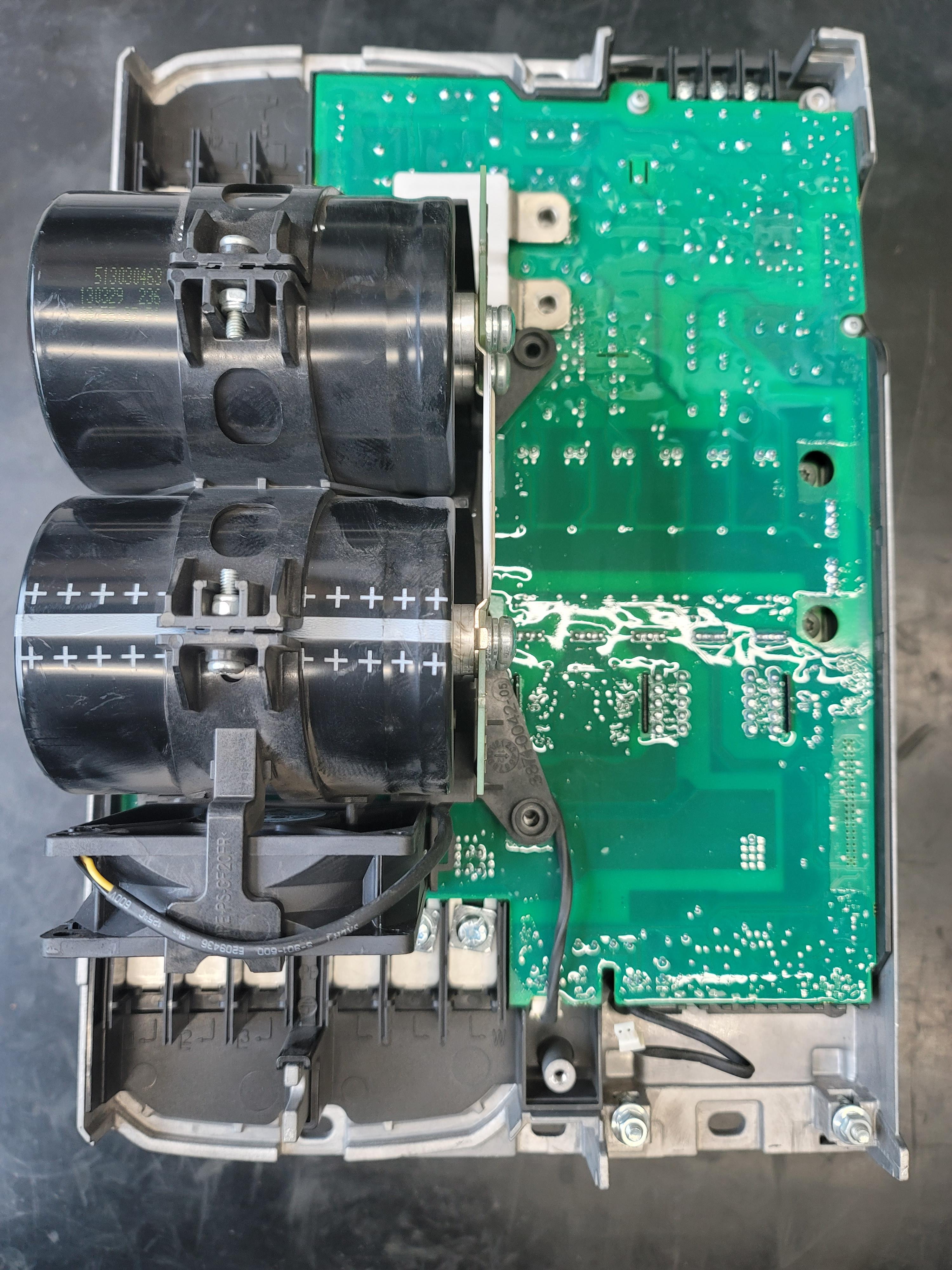

구형 파워모듈에 비해 PCB 코팅이 눈에 띕니다.
아무래도 금속 분진이 있는 현장에서는 장점이 많을 것 같습니다.
분진을 깨끗히 청소하고 재조립을 했습니다.

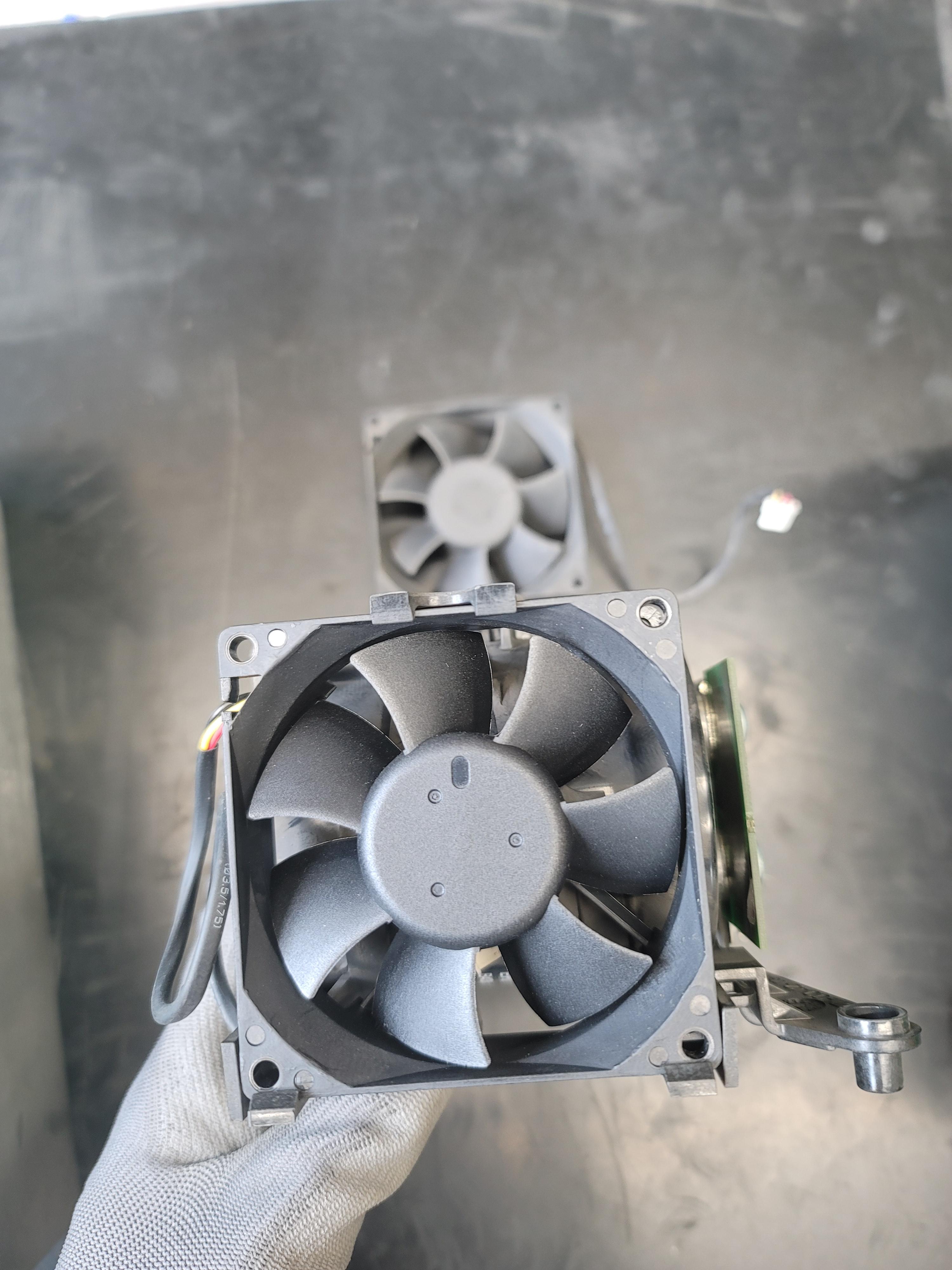

냉각 FAN도 분진으로 인해 작동되지 않아 교체했습니다.

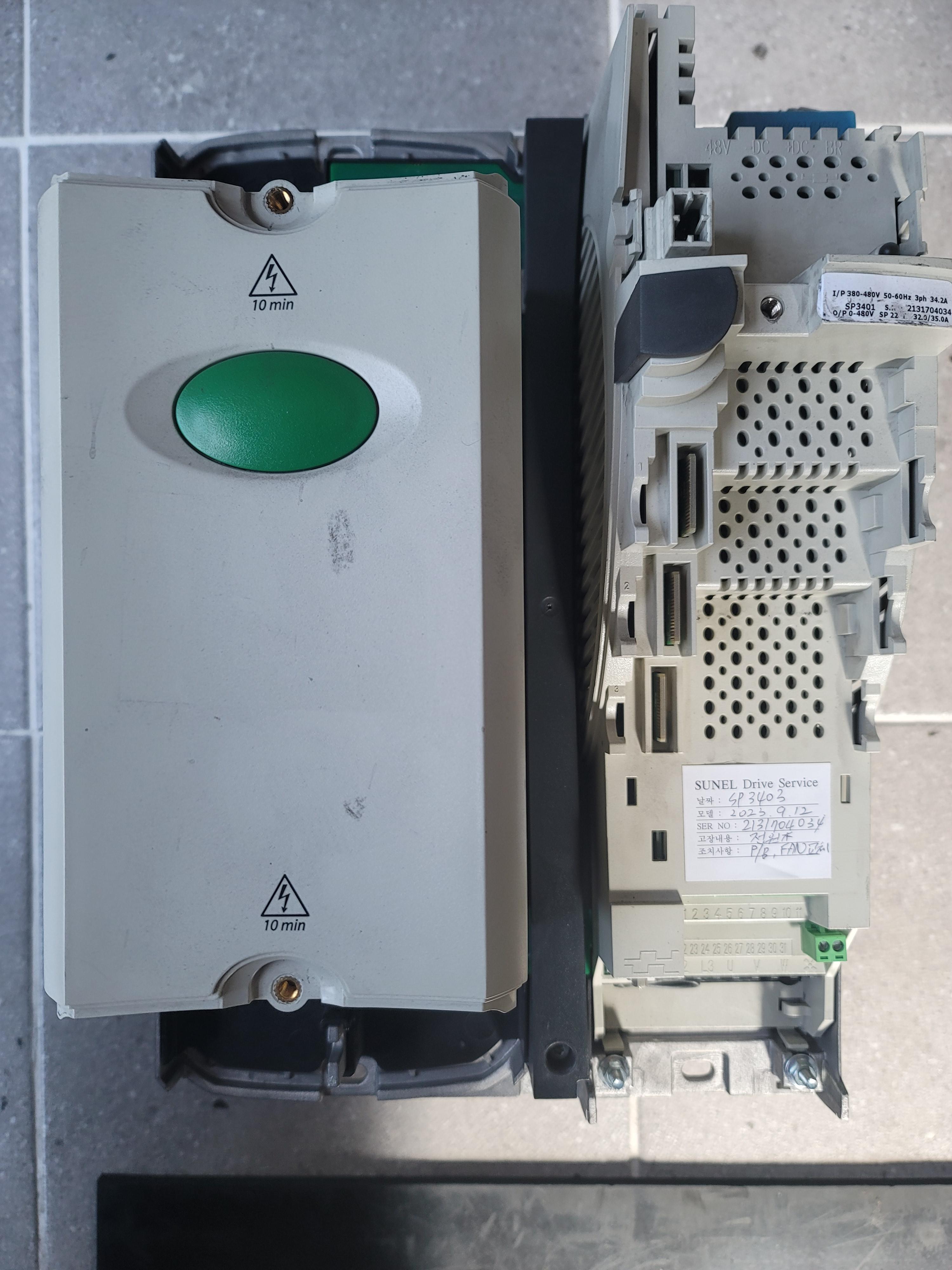

케이스까지 조립을 완료하고 정상여부를 점검했습니다.
수리 완료 후 점검은 전동기를 직접 가동하면서 점검합니다.
Parameter Data의 변화를 기록하고, 계측기와의 상호 비교를 통해 정상여부를 판단합니다.
Control PCB를 교체하지 않았지만 나중을 위해 Parameter Data를 백업해 둡니다.
