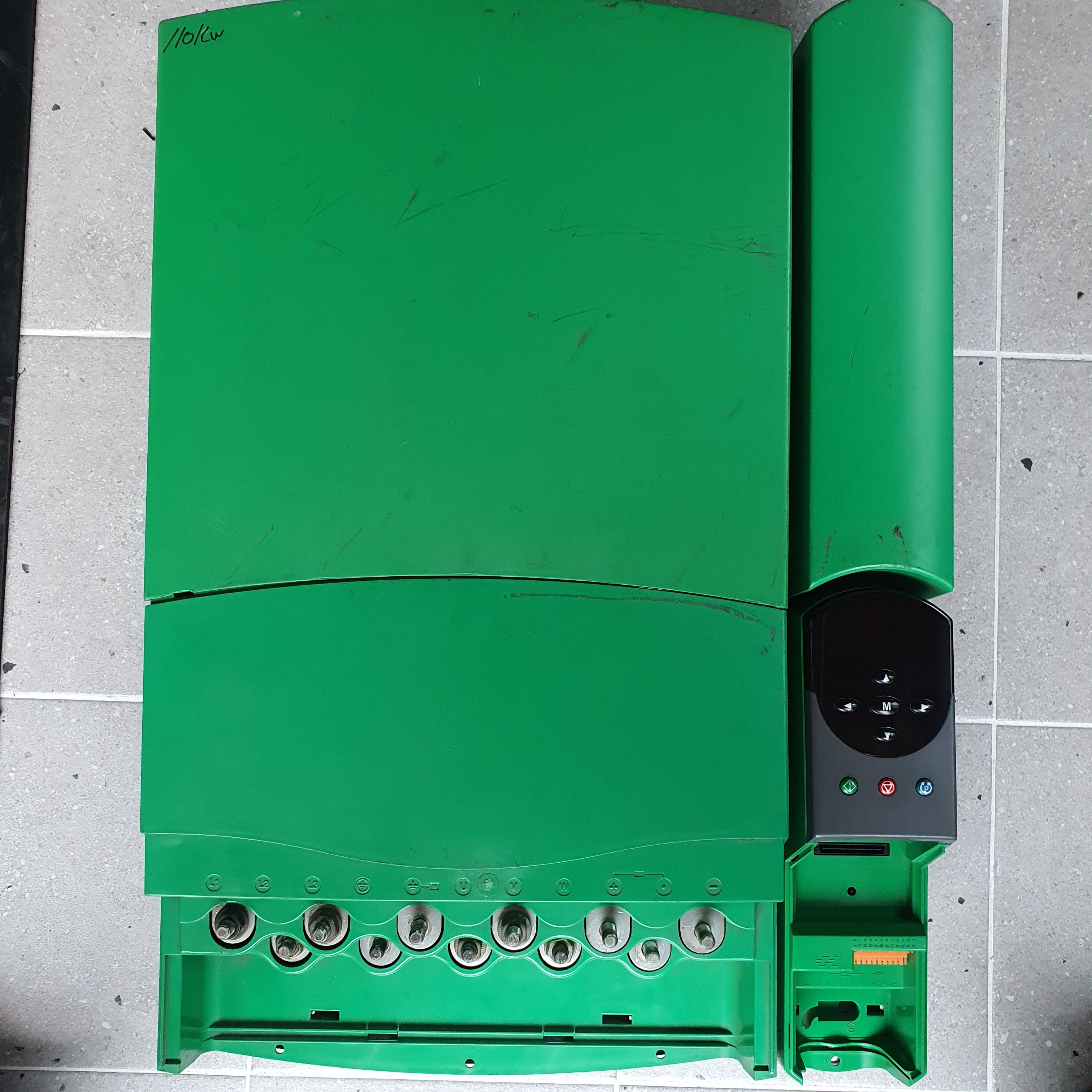

구, 에머슨 유니드라이브 UNI4405 수리입니다.
UNI4405는 UNIDRIVE Size4 중에서 가장 큰 용량인 110kW입니다.
UNIDRIVE Size4는 주물로 만들어진 히터싱크가 무거워서 탈,부착 할 때 주의가 필요합니다.
Size4는 UNI4401 45kW, UNI4402 55kW, UNI4403 75kW, UNI4404 90kW, UNI4405 110kW 5가지 용량으로 구성되어 있습니다.
전달 받은 내용은 UNI4405에서 '펑'하는 소리와 함께 차단기가 떨어졌다고 합니다.

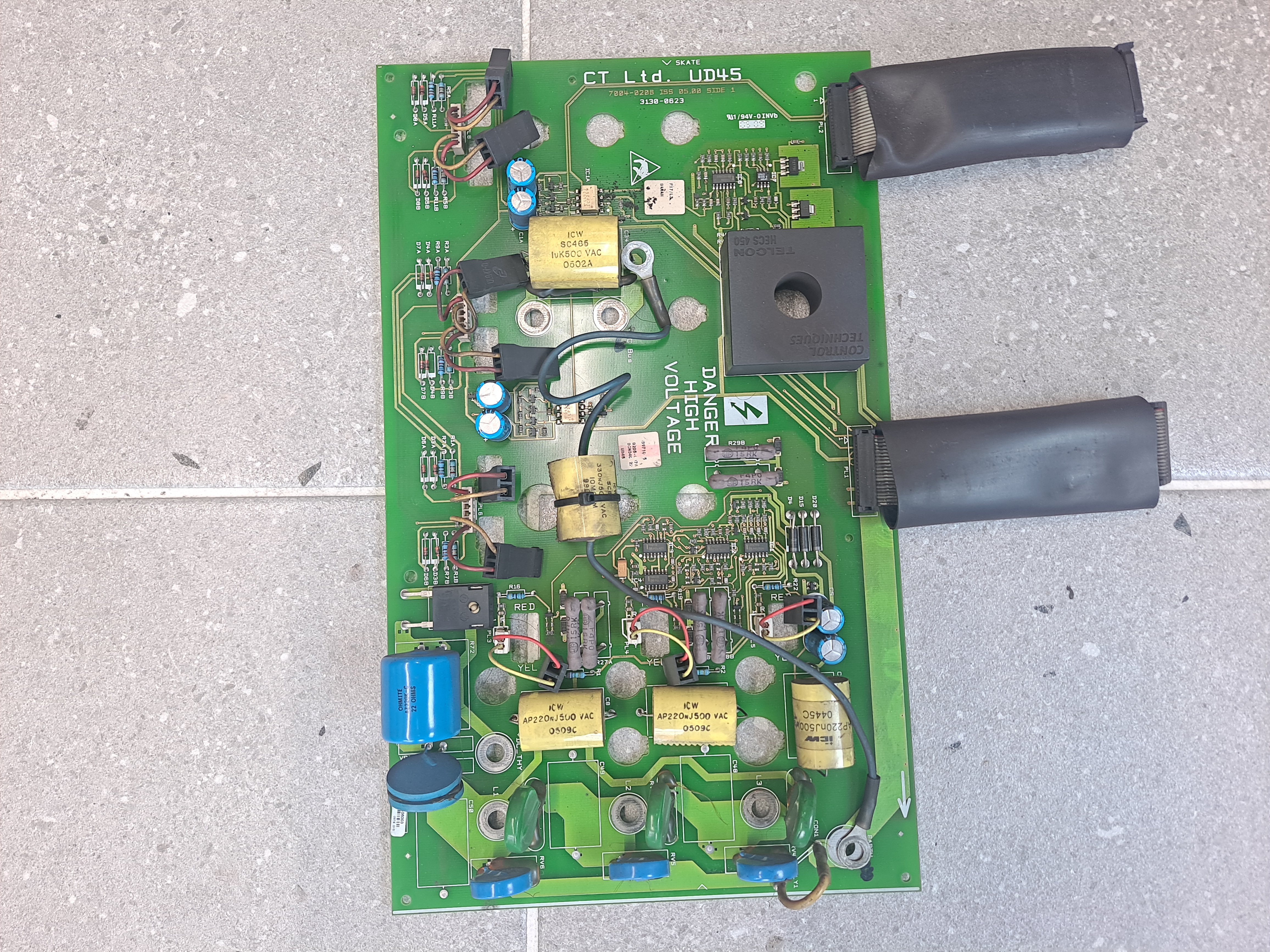

파워PCB를 탈거해서 보니 입력측 회로가 검게 그을려 있는 것을 확인했습니다.
이런 파워PCB는 폐기해야 합니다.

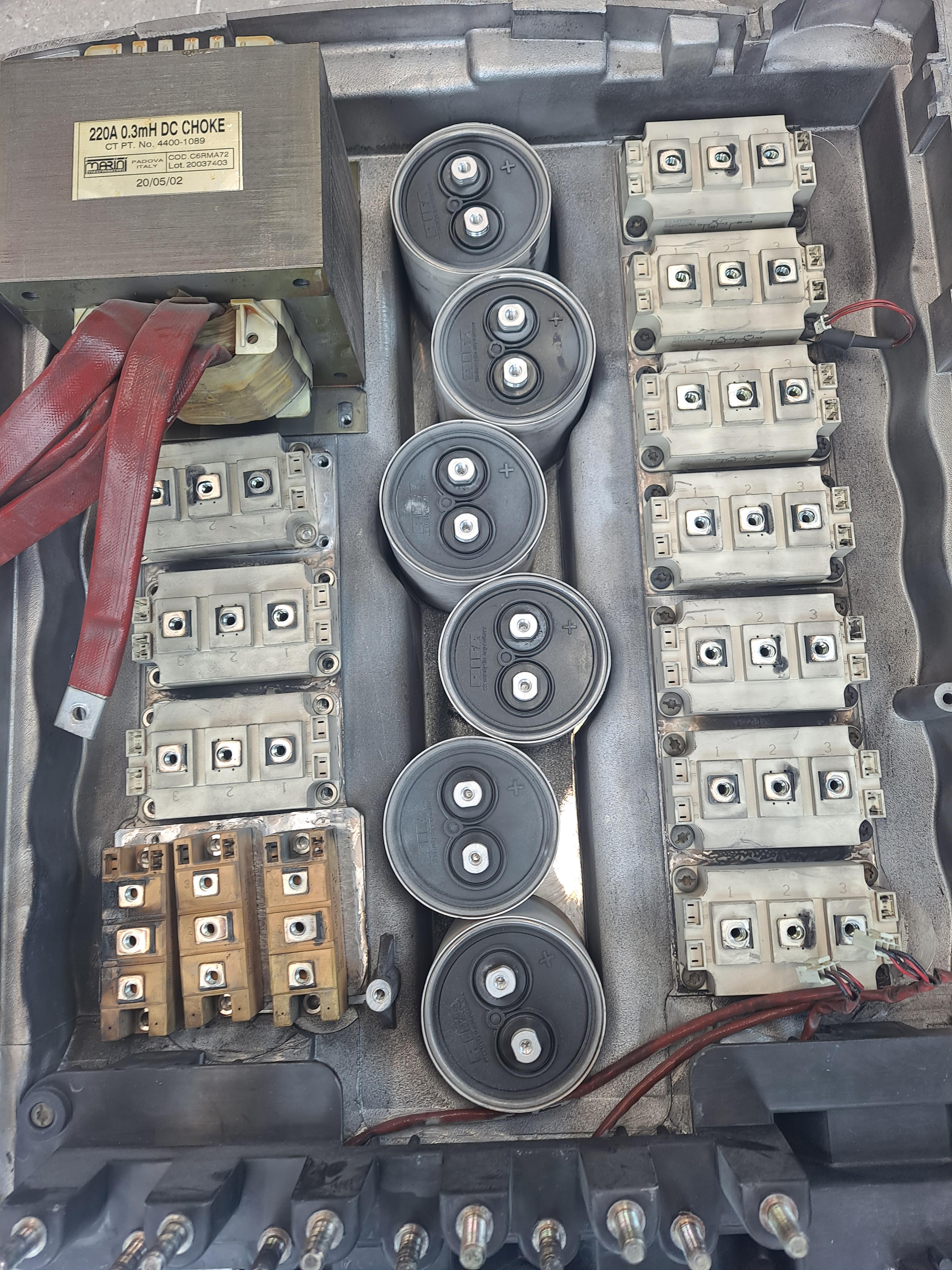

입력 SCR도 문제가 있습니다.
정품 SCR로 교체를 해야 합니다.
정상 작동하는 UNI4405 Power PCB를 준비했습니다.
SCR과 Power PCB를 재조립했습니다.
계측기를 통해 절연을 체크하고 1차측 전원을 투입해서 상태를 점검했습니다.
먼저 파라미터 데이터를 백업 받아 나중에 있을 수 있는 사고에 대비했습니다.
UNIDRIVE 통신을 위해서는 전용케이블과 UD71, UD70, UD73, UD75와 같은 통신 옵션모듈이 필요합니다.
정상 작동 여부를 확인하기 위해 2차측에 모터를 연결해서 가동을 해봤습니다.
출력 전압과 전류의 안정성과 DC BUS 전압을 확인하고 모터의 진동, 반응등 다방면으로 확인을 거쳐 수리를 마무리했습니다.
