Unidrive M400-074 00770 A (37kW) 고장 수리입니다.
OI.AC (과부하) Trip으로 입고되었습니다.
OI.AC는 드라이브 순시 출력전류가 기준치 보다 높을 때 발생하는 Trip으로 아래의 조치 내용으로 해결되기도 합니다.
1) 가속, 감속 시간을 높여 설정
2) 오토튜닝 도중에 발생했을 경우는 전압 부스트를 낮춤
3) 출력 배선의 단락 여부를 점검
4) 절연 시험기로 모터 절연 상태를 점검
5) 모터 케이블 길이가 허용 길이 한도 내에 있는지 확인
6) Speed Loop 게인 조절
7) Current Loop 게인 조절

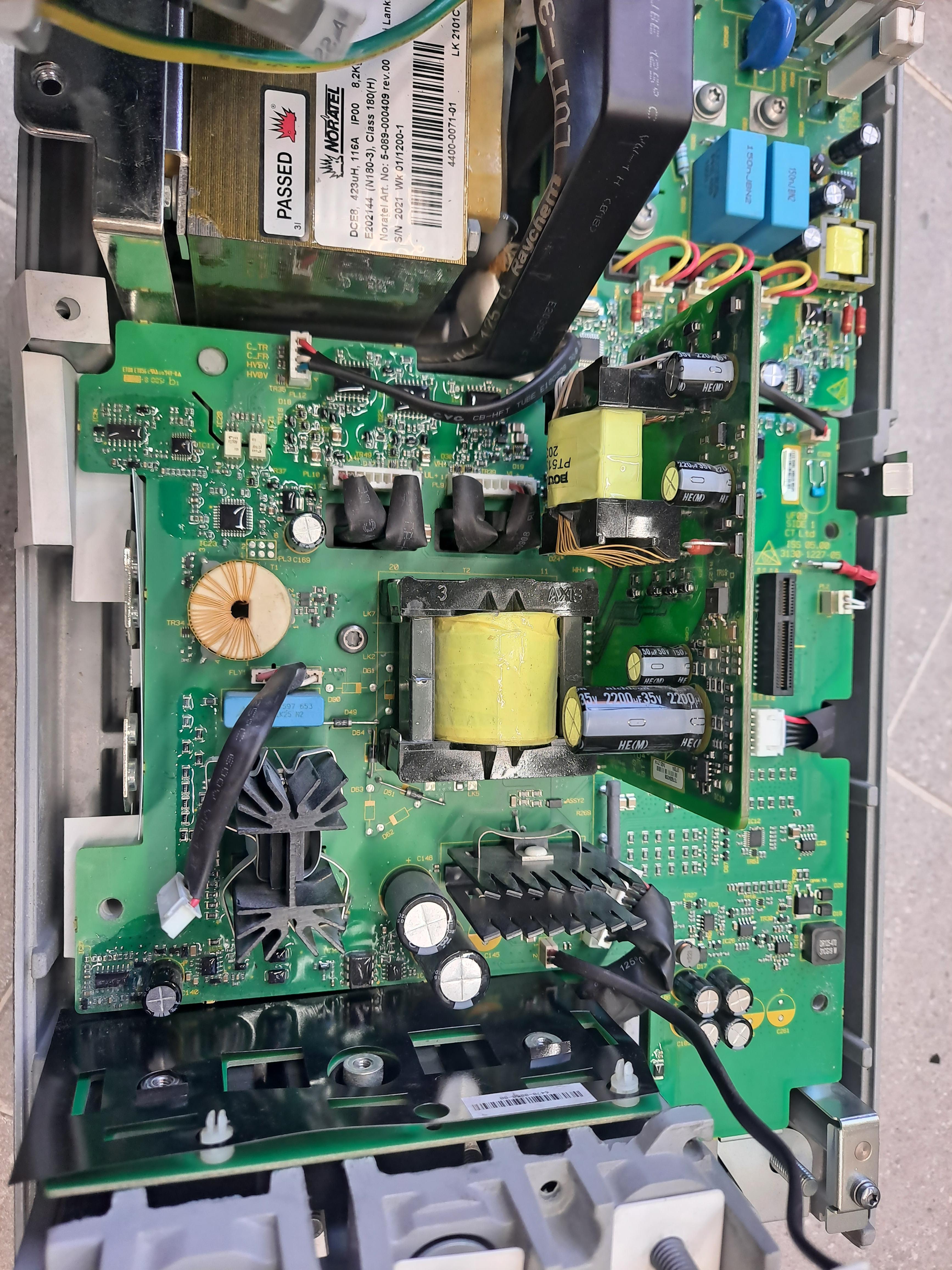

이번에 입고된 M400-07400770 은 Power Board 문제로 확인되어 교체를 진행합니다.
Unidrive M시리즈 Size 7은 M400, M600, M700, M701, M702 모두 같은 프레임을 사용하기 때문에 Power Board도 같은 Size입니다.
그러나 호환해서 사용할 수는 없기 때문에 제각각 맞는 Power Board가 필요합니다.
M400 37kW용 Power Board로 교체를 진행했습니다.
Power Board 교체 후에는 모터를 가동하면서 정상 여부를 점검합니다.
그리고 파라미터 데이터를 백업 받아 나중을 위해 보관해 두었습니다.
