구형 인버터 UNI1404 (2.2kW 400V)의 고장으로 인해 대체품 교체 요청을 받았습니다.
구형이긴 하지만 UNIDRIVE는 고성능 AC Drive이기 때문에 동급의 인버터가 필요했습니다.
그래서 같은 제작사 구, EMERSON 현, NIEDC에 소속되어 있는 영국 Control Techniques 社 Unidrive M701을 선택했습니다.

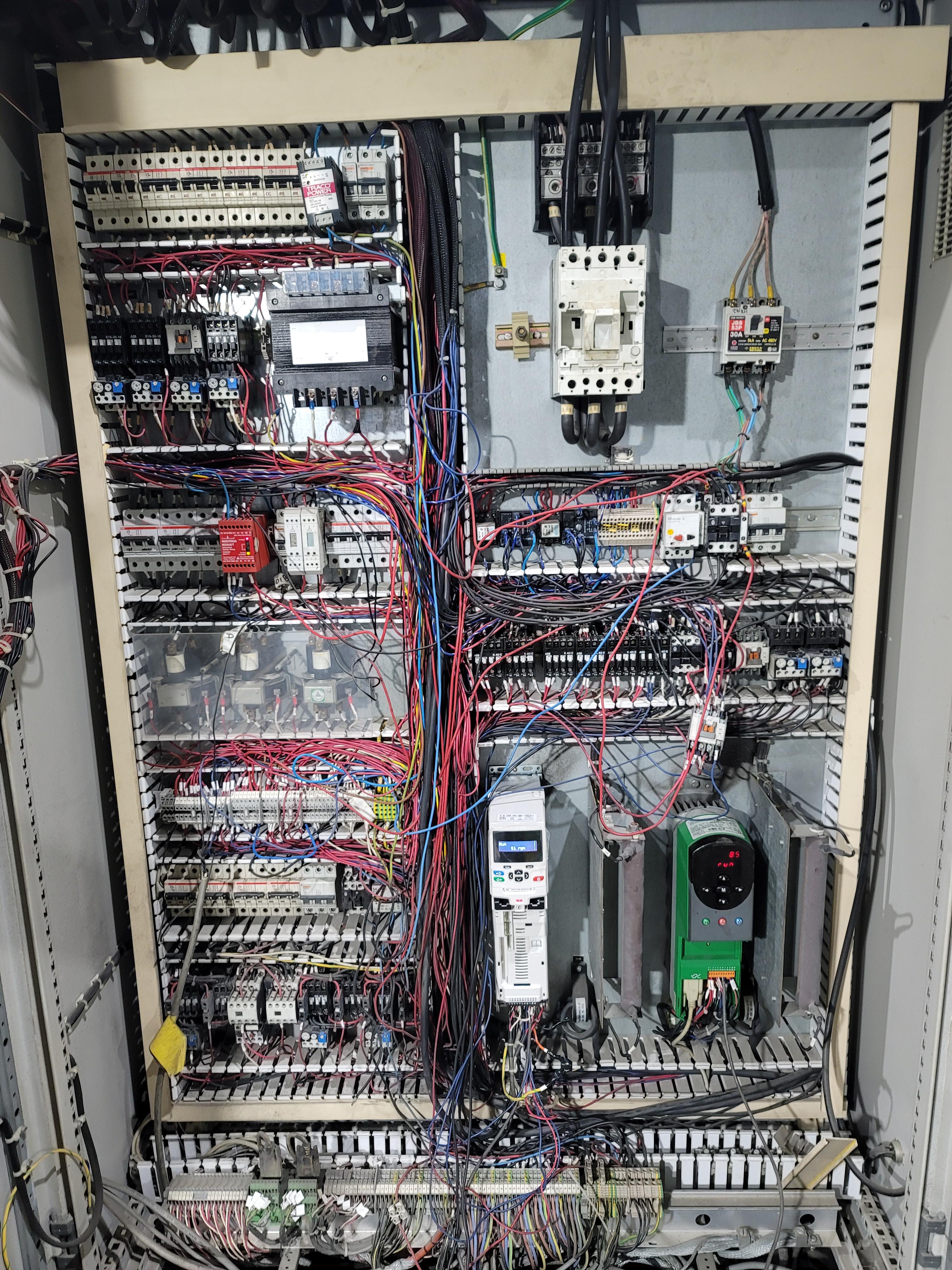

전기 판넬은 조작선이 정신없이 흩어져 있었습니다.

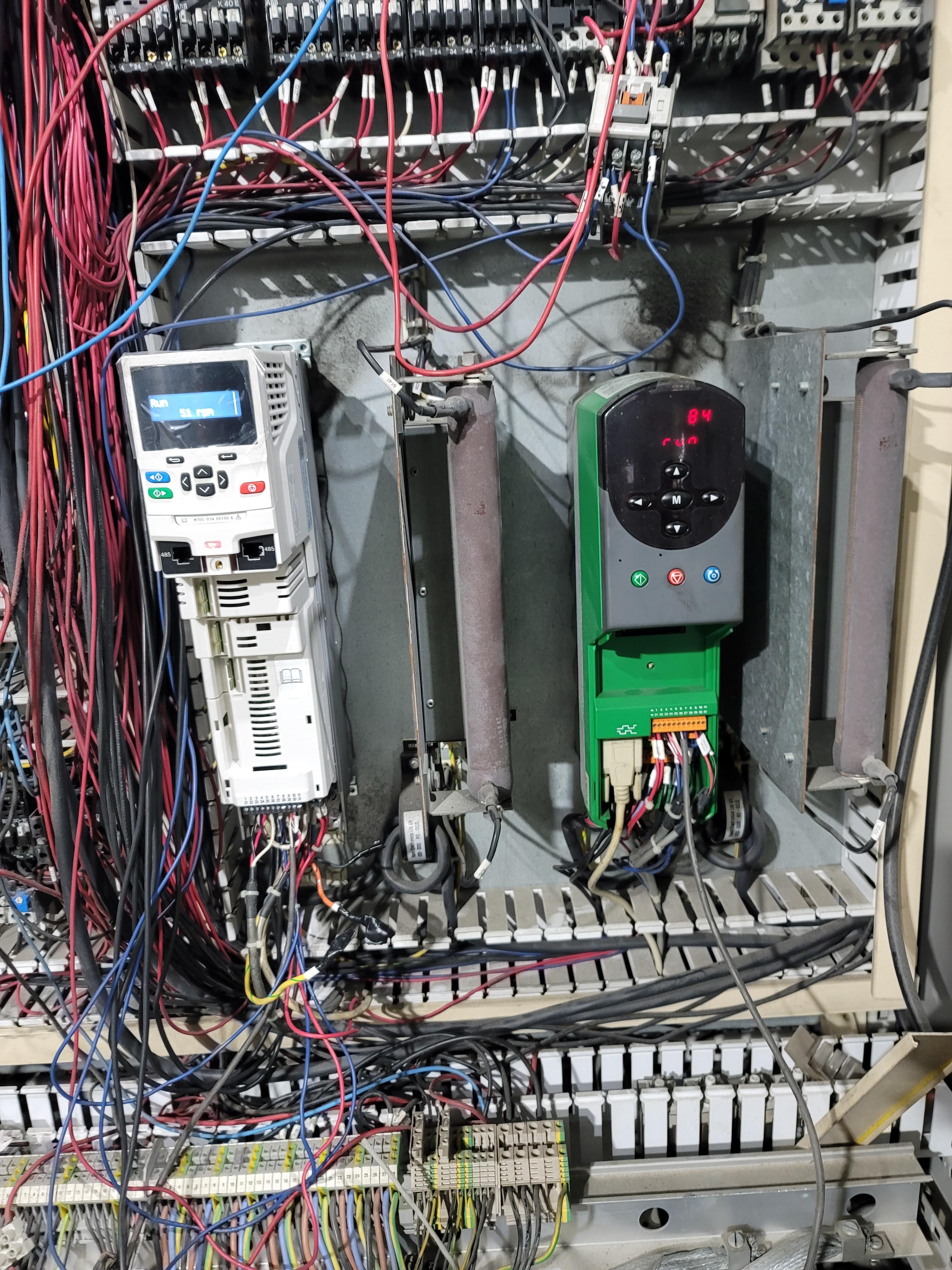

시멘트 제동저항에서 연륜이 느껴졌습니다.
요즘 사용되는 인버터용 제동저항은 알루미늄 몰드에 쌓여져 있어 화재로부터 보다 안전할 수 있습니다.
2대의 UNI1404를 사용하고 있었고, 2대 모두 엔코더 Feedback을 받아 Closed Loop제어로 작동되는 시스템입니다.

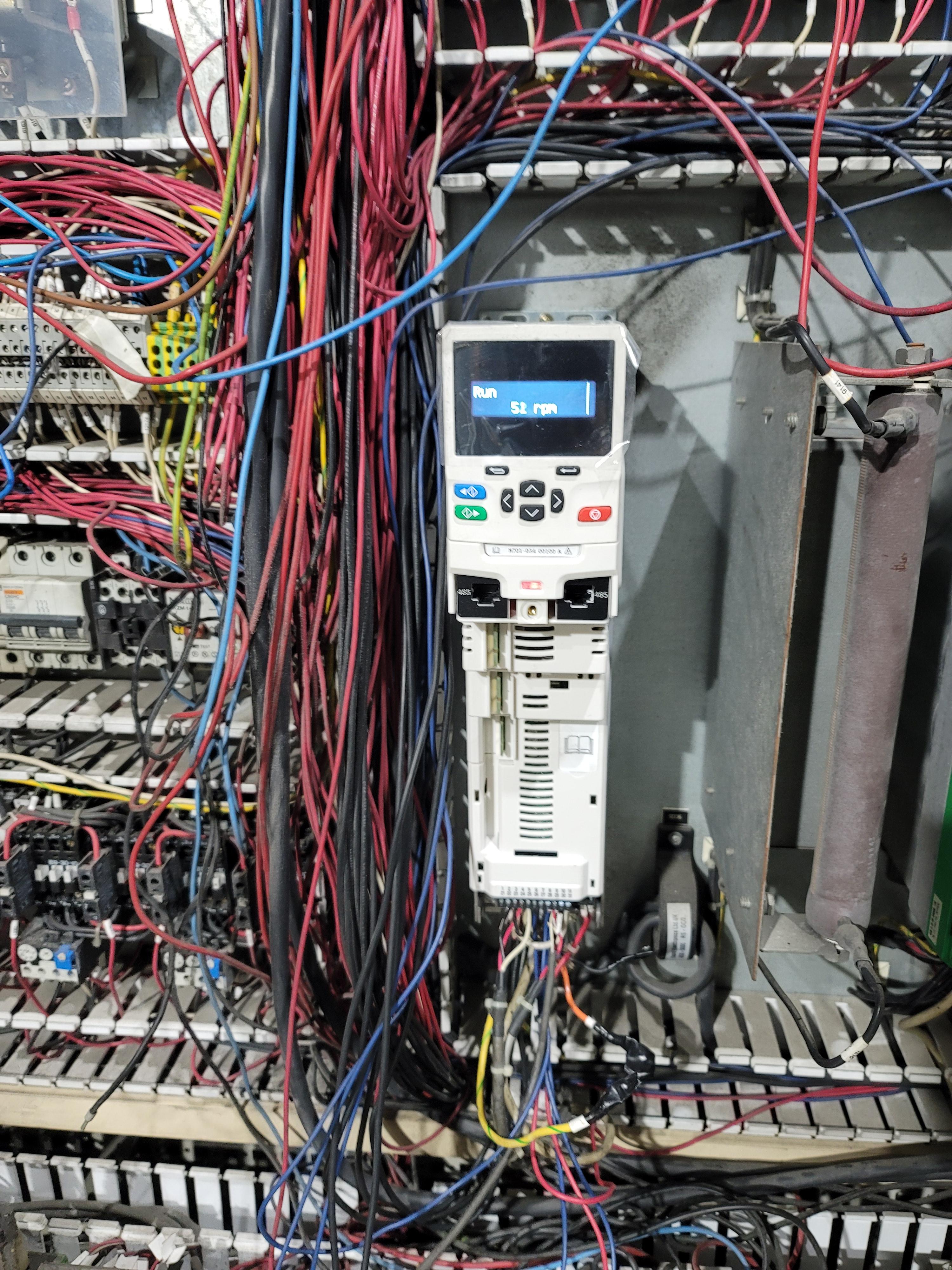

고장난 UNI1404의 대체품으로 적용한 M701-034 00062 A (2.2kW 400V)도 엔코더를 받을 수 있는 Port를 기본으로 내장하고 있습니다.
M701-03400062 는 UNI1404에서 화환 가능한 엔코더 뿐만 아니라 Resolver도 호환이 가능합니다.
UNI1404에 맞게 배선된 케이블을 M701-03400062A 에 맞게 재결선하고, 백업 받은 파라미터를 기준으로 M701-034 00062 A 파라미터로 변환 설정을 마쳤습니다.
먼저, 저속 운전에서 gain을 조절하고 안정적인 상태에서 조금씩 속도를 높여 정상 작업 속도까지 도달했습니다.
몇 번의 가동, 정지를 반복하고 문제가 없음을 확인한 뒤에 제품 생산을 했습니다.
그 후에도 수 시간 동안 안정적인 생산이 되는 것을 보고 작업을 마무리했습니다.
