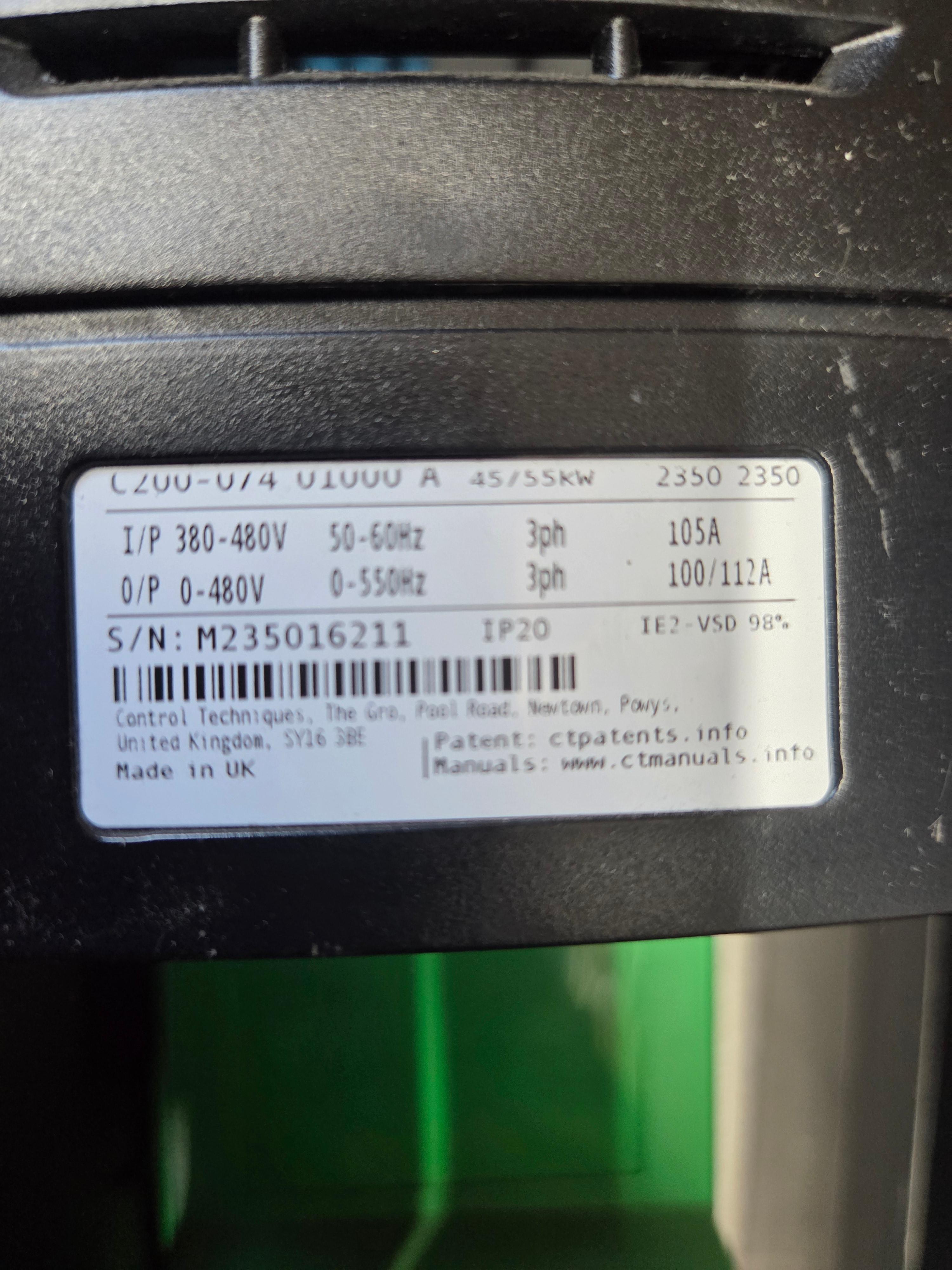

Nidec 인버터 Commander C200-07401000A (45kW 400V) 고장 수리 작업입니다.
OI.AC trip이 간헐적으로 발생하여 수리를 위해 입고되었습니다.
OI.AC trip은 과부하 트립으로 알려져 있지만, 실상은 대부분 Power Board 고장에서 비롯됩니다.
그래서 오늘은 파워 보드 교체 작업을 시작해 보겠습니다.

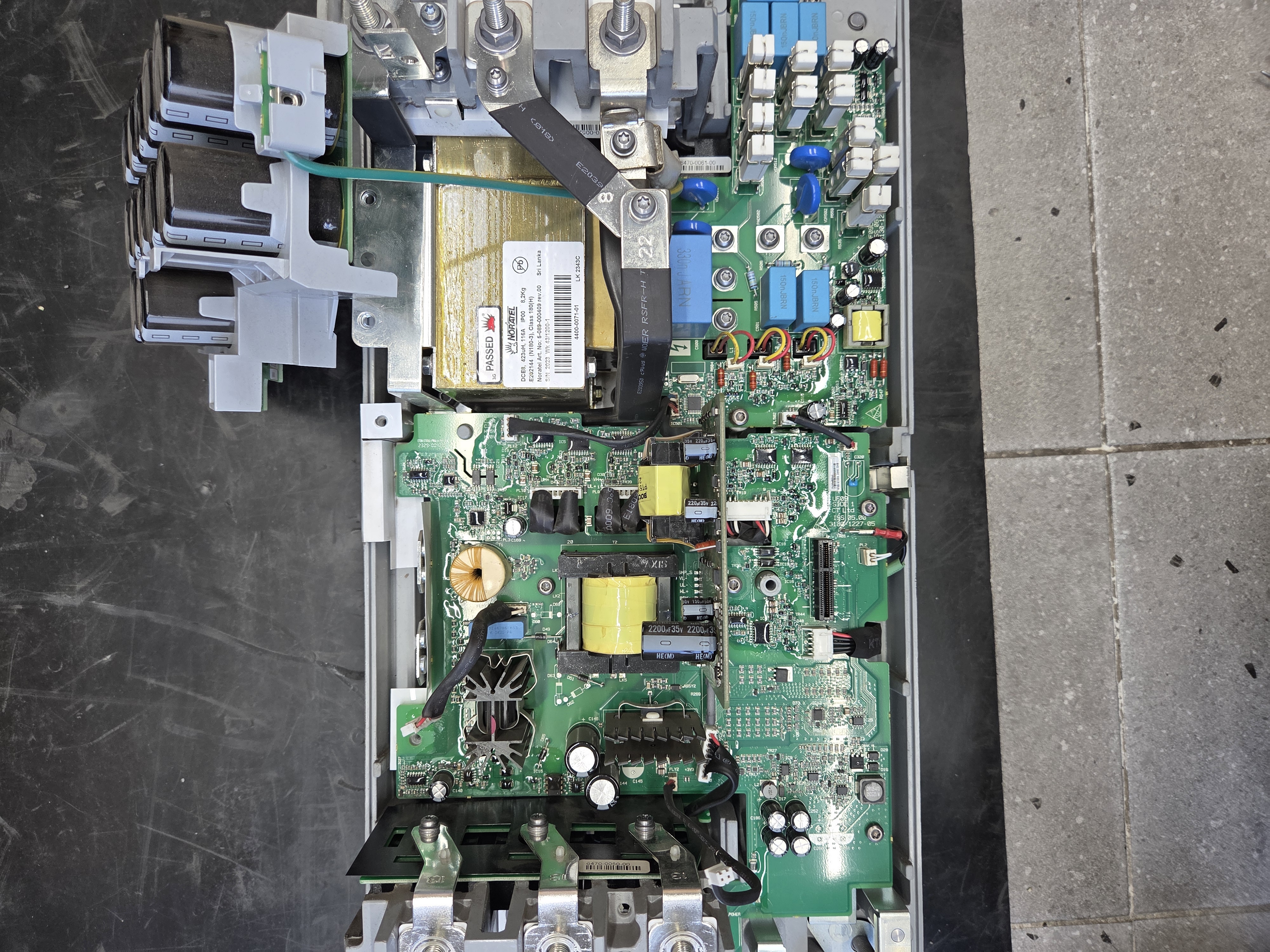

파워 보드 교체를 위해 Control Assembly와 케이스를 제거합니다.

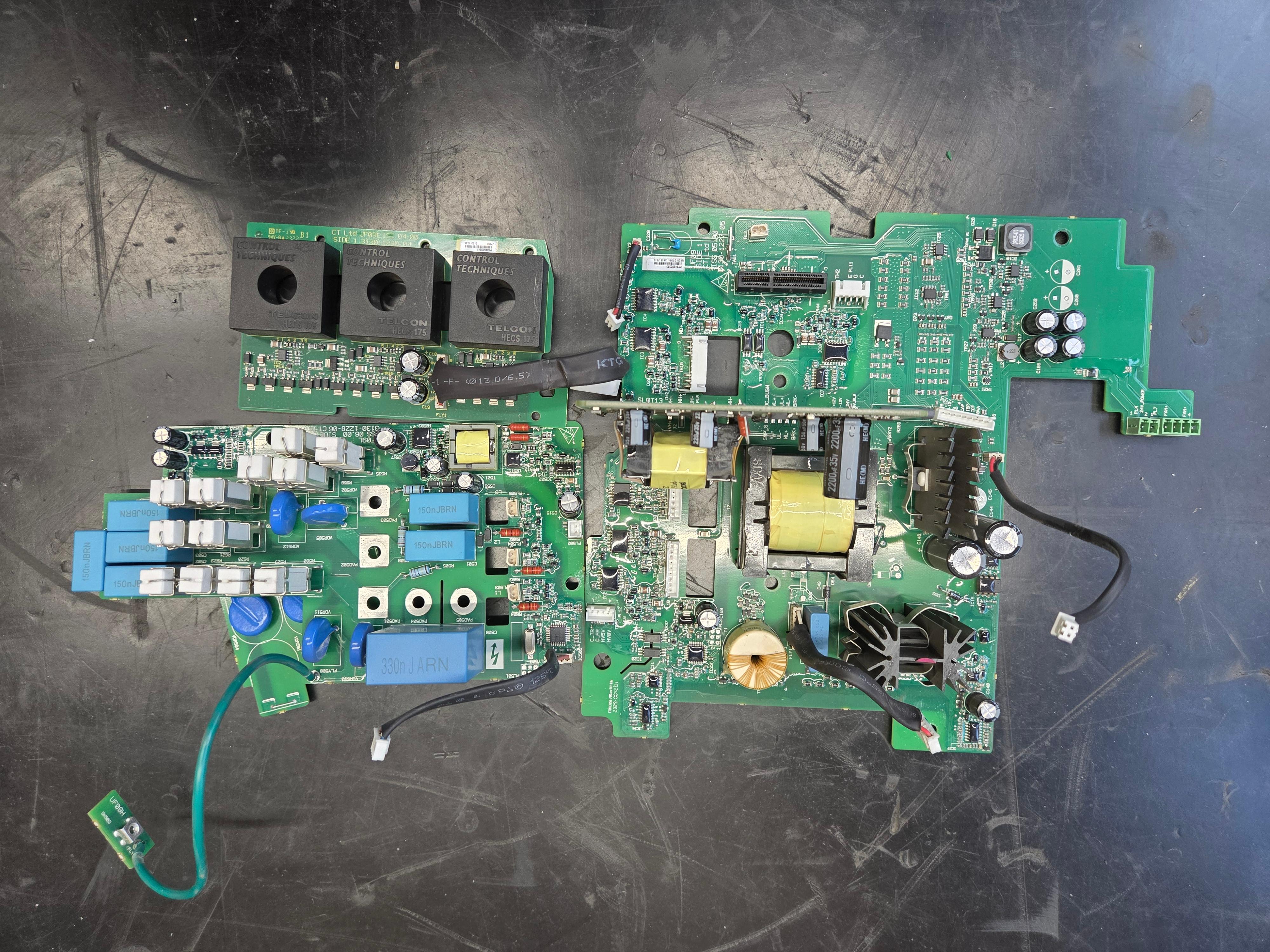

고장 난 파워 보드를 탈거했습니다.

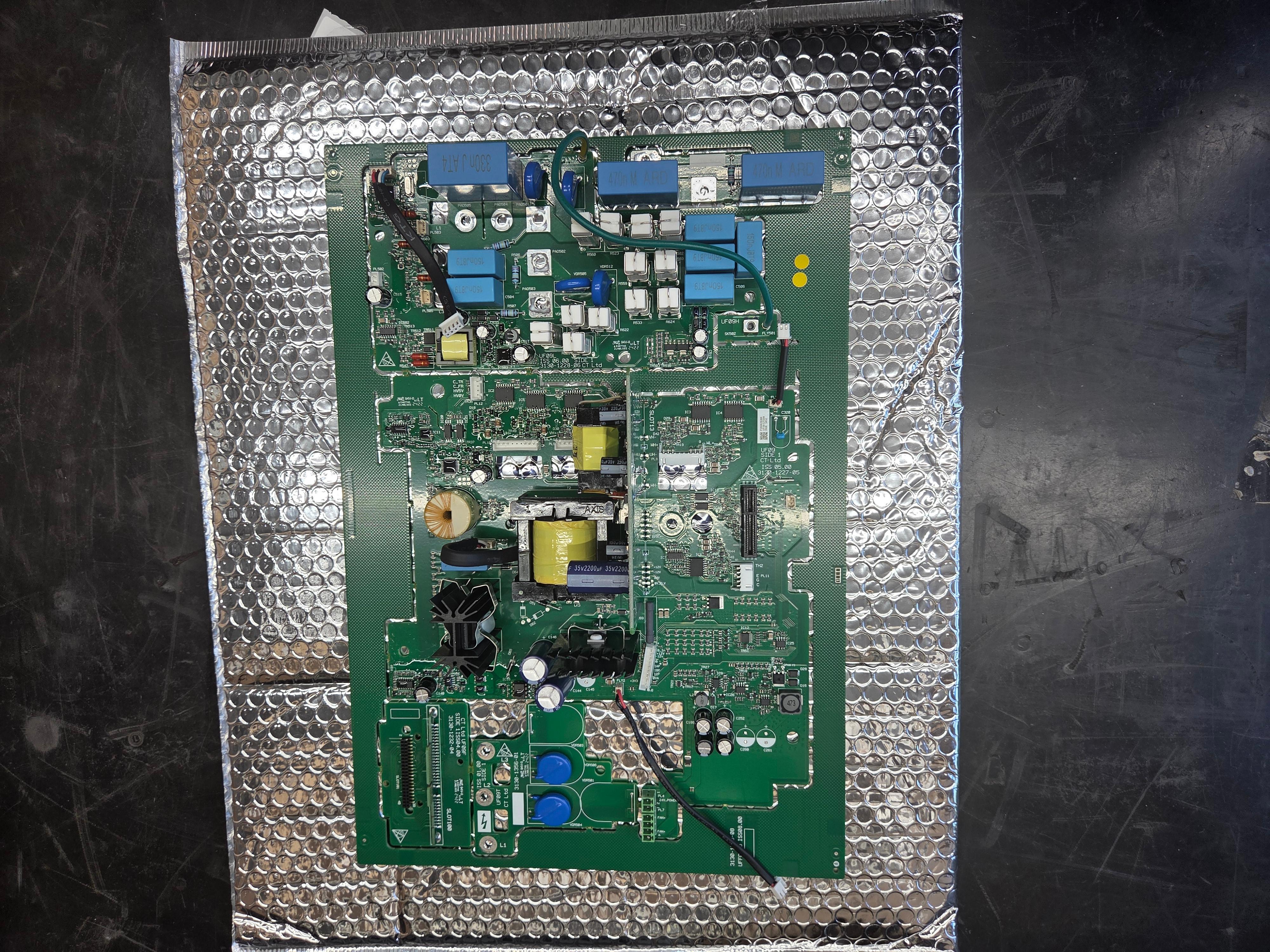

영국으로부터 공급받는 정품 Power Board를 준비해서 교체했습니다.

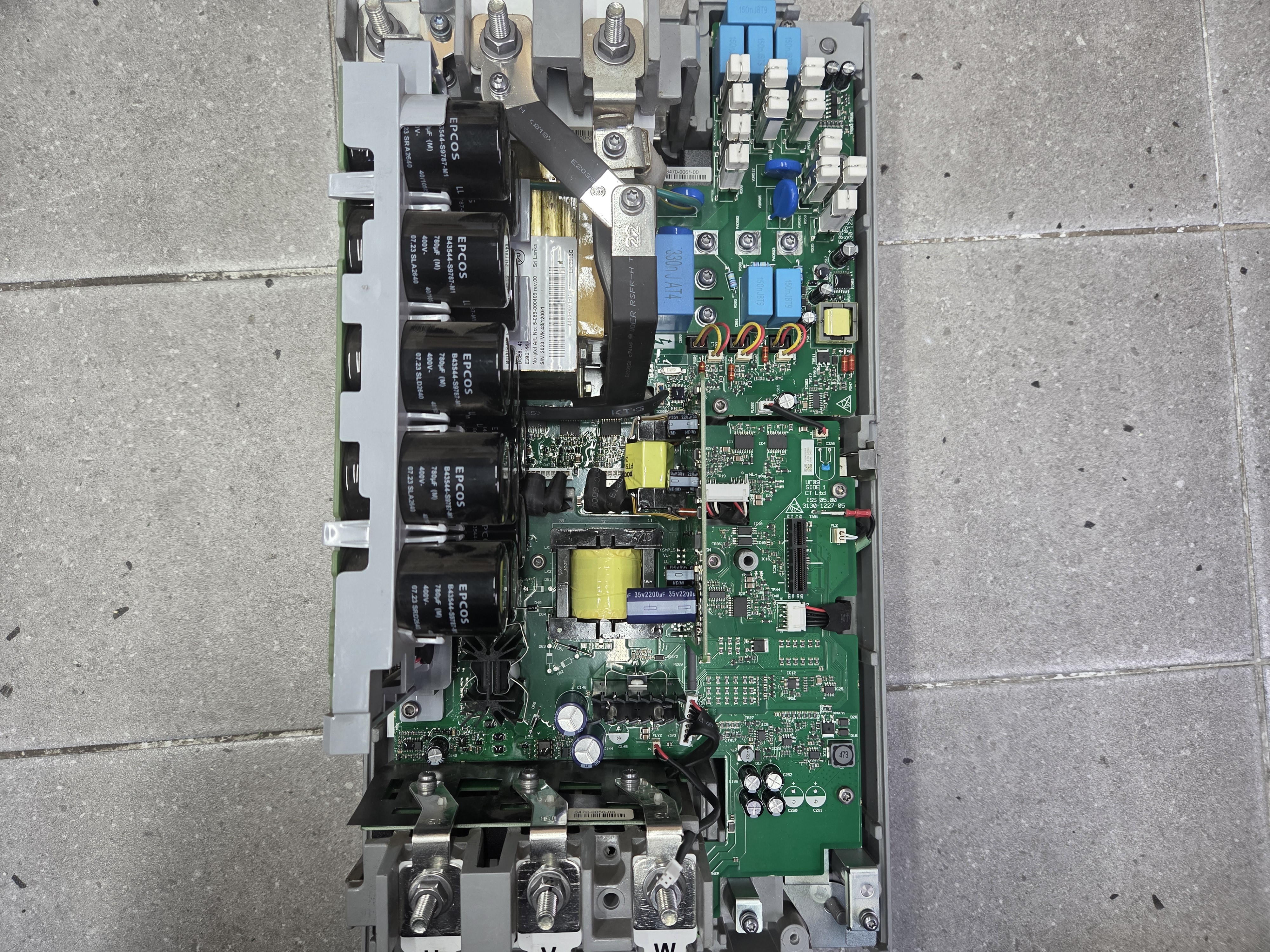

파워 보드 조립 작업이 마무리되면 절연체크를 거쳐 시운전을 시작합니다.

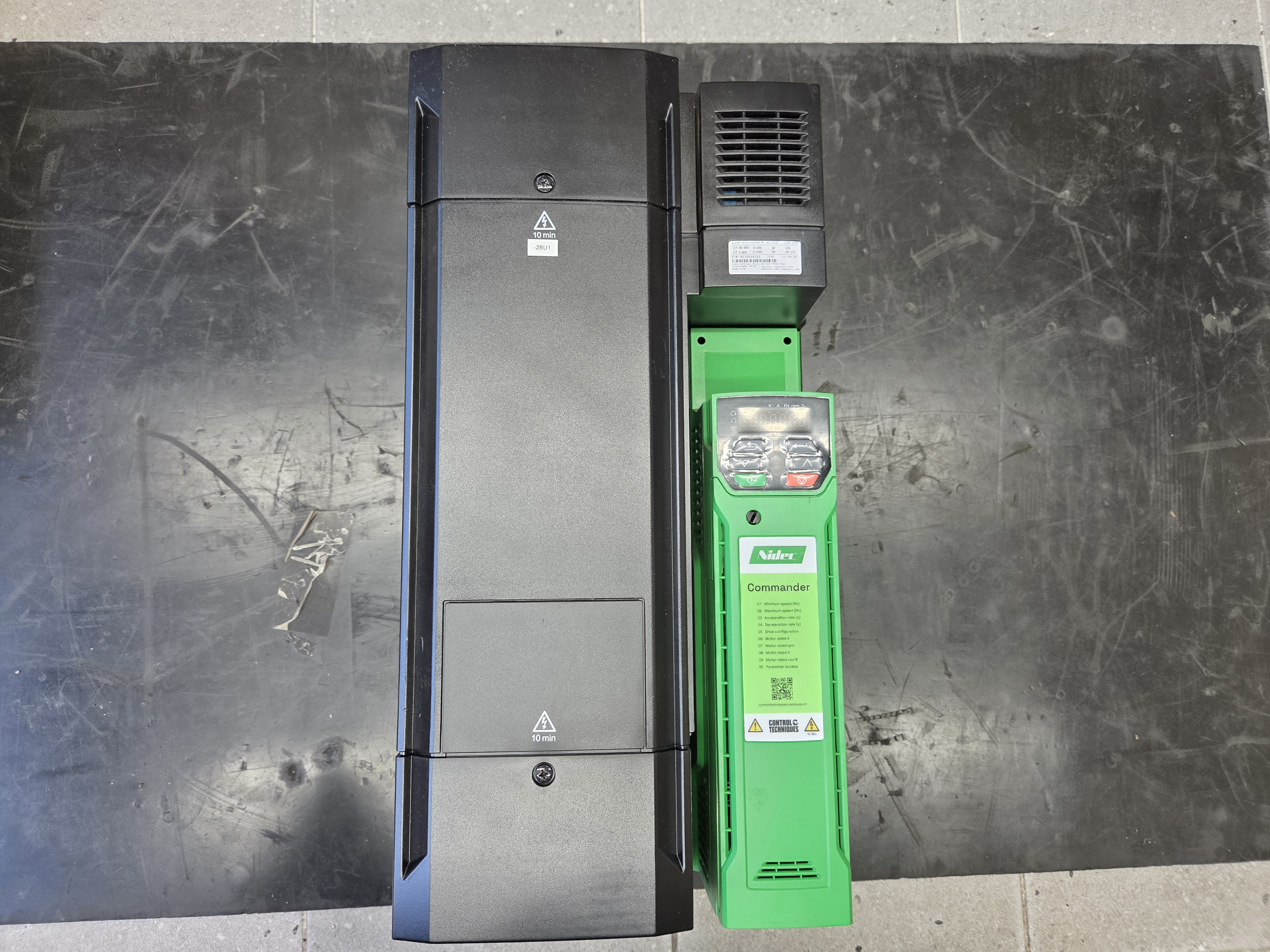

전원을 투입하고 모터를 가동하면서 C200-07401000A 인버터의 전반적인 기능을 모두 점검합니다.
출력 전류와 주파수 뿐 아니라 신호 입출력 단자, 쿨링팬, 옵션 모듈 슬롯 등 모든 상태를 점검하여 문제가 없음이 확인될 때 수리 작업을 마무리합니다.
