EMERSON Unidrive SP 한국 공인 서비스센터입니다.

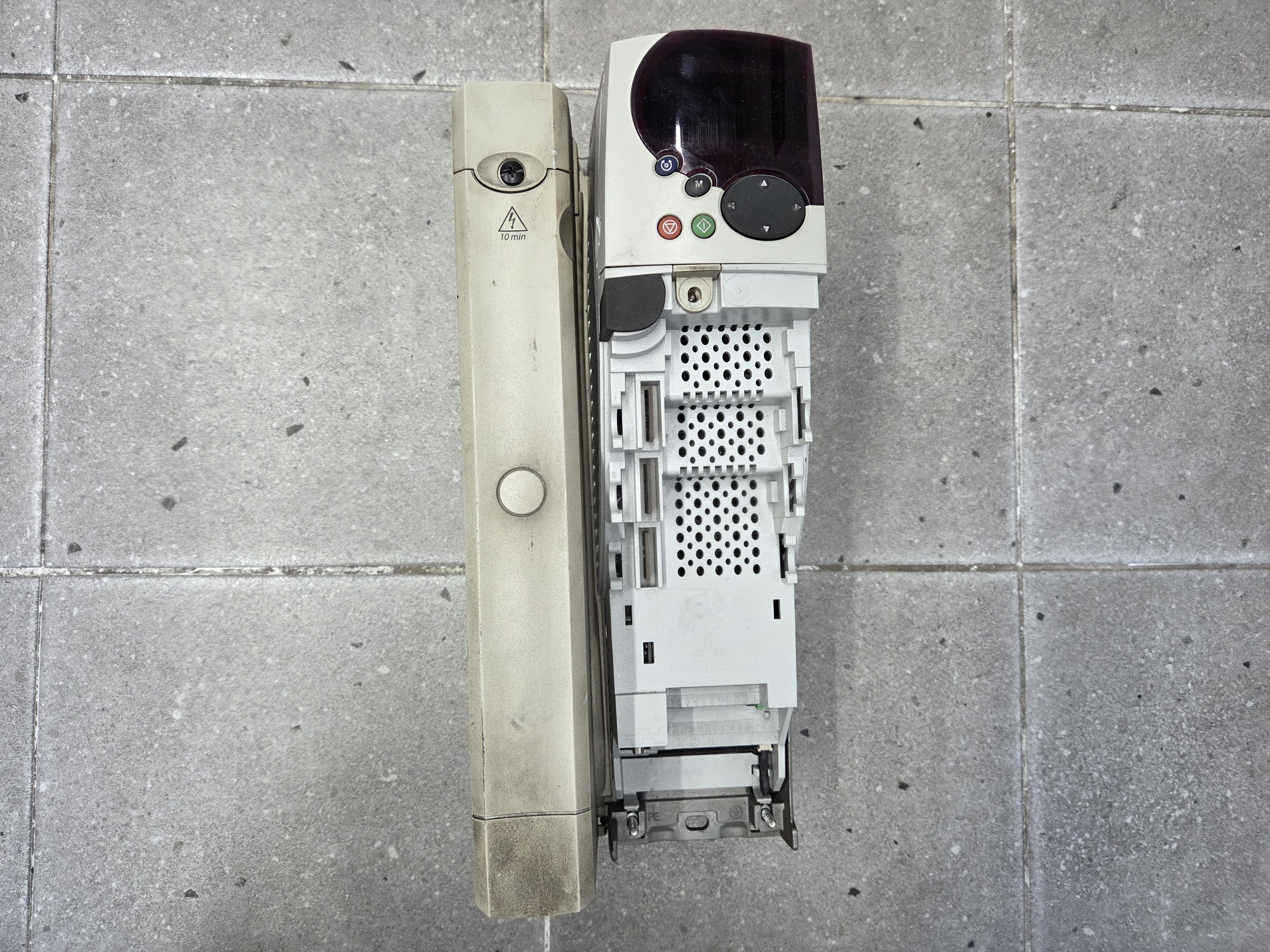

OI.AC trip으로 고장 수리를 위해 입고된 SP2401입니다.
LED 표시창에 OI.AC는 보기에 따라 01.AC라고 읽으시는 분들이 종종 계십니다.
어쨌든 OI.AC 트립은 과전류를 표시하는 트립입니다.
그러나 실제 과부하 상태가 아님에도 OIAC 트립이 산발적으로 발생하거나, 운전 상태가 아님에도 발생하는 경우가 있는데 이는 파워 모듈의 고장 때문입니다.

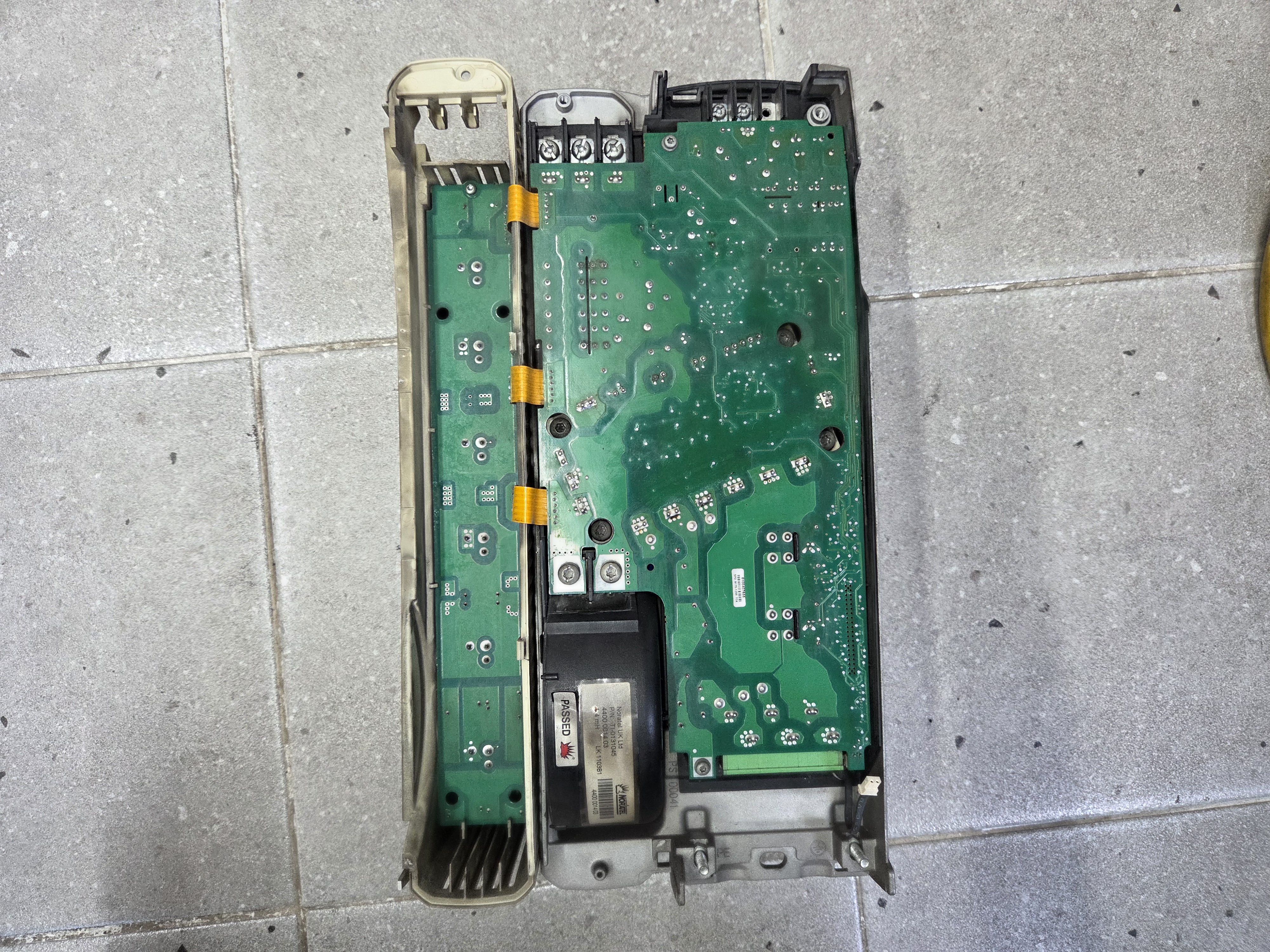

파워 모듈에는 콘덴서와 전력반도체, Power 터미널 등을 포함하고 있습니다.

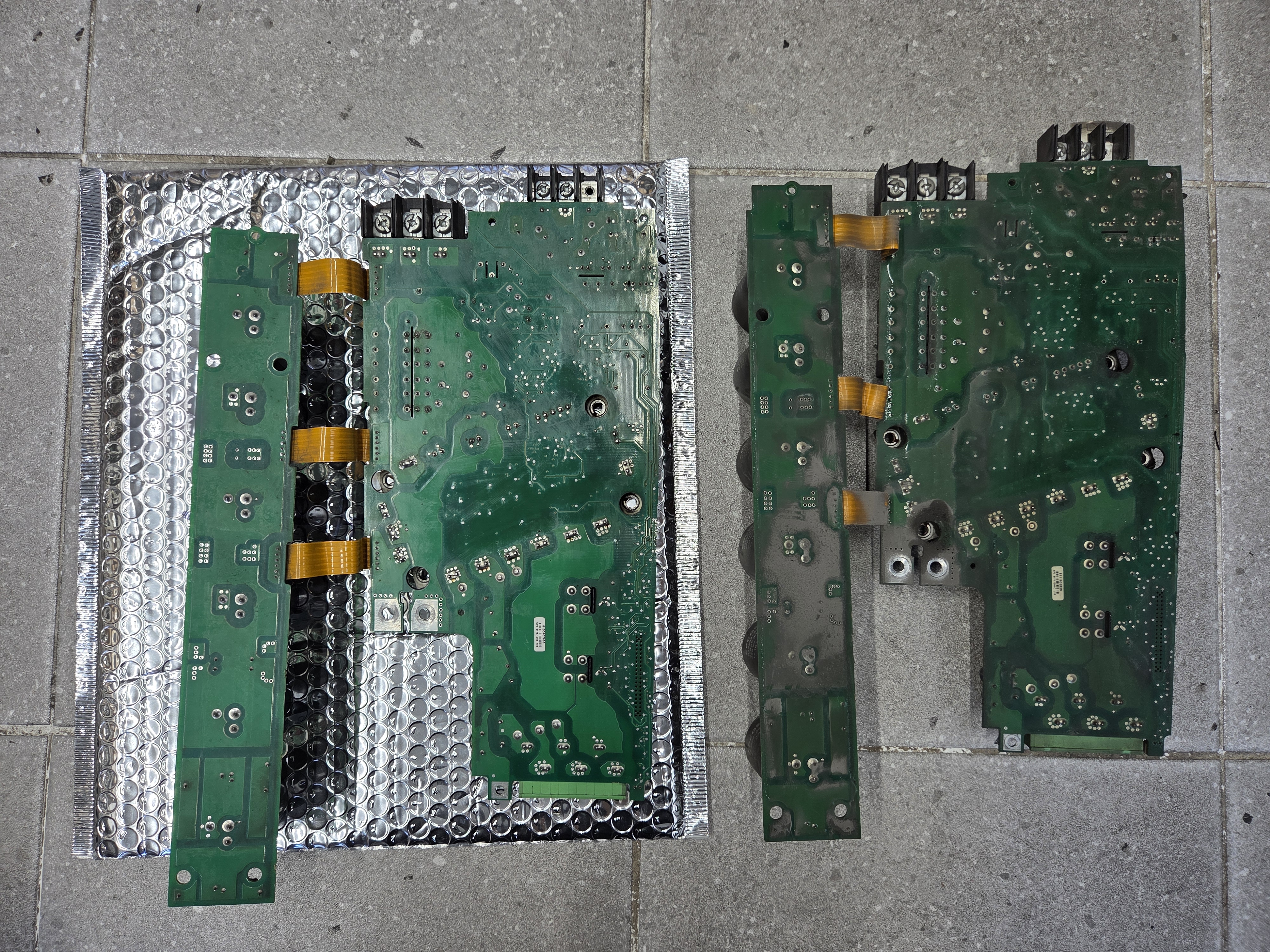

정품 파워 모듈과 고장 난 파워 모듈의 비교입니다.
고장 난 파워 모듈 쪽은 검은색 금속 분진과 초크 단자 부분에 누유의 흔적도 조금 보입니다.
이런 것이 직접적인 고장 원인이라 단정할 수는 없지만, 고전류가 흐르는 인버터의 파워 회로에는 분명 좋지 않은 영향을 줄 수밖에 없습니다.
파워 모듈을 교체하여 조립하고 모터를 운전하면서 기능 점검을 거친 후 수리 작업을 마무리했습니다.
