[SP5401 고장수리] Unidrive SP 한국 수리센터, SP5401 인버터에서 발생한 Oidc.P trip을 해결하기 위한 방법

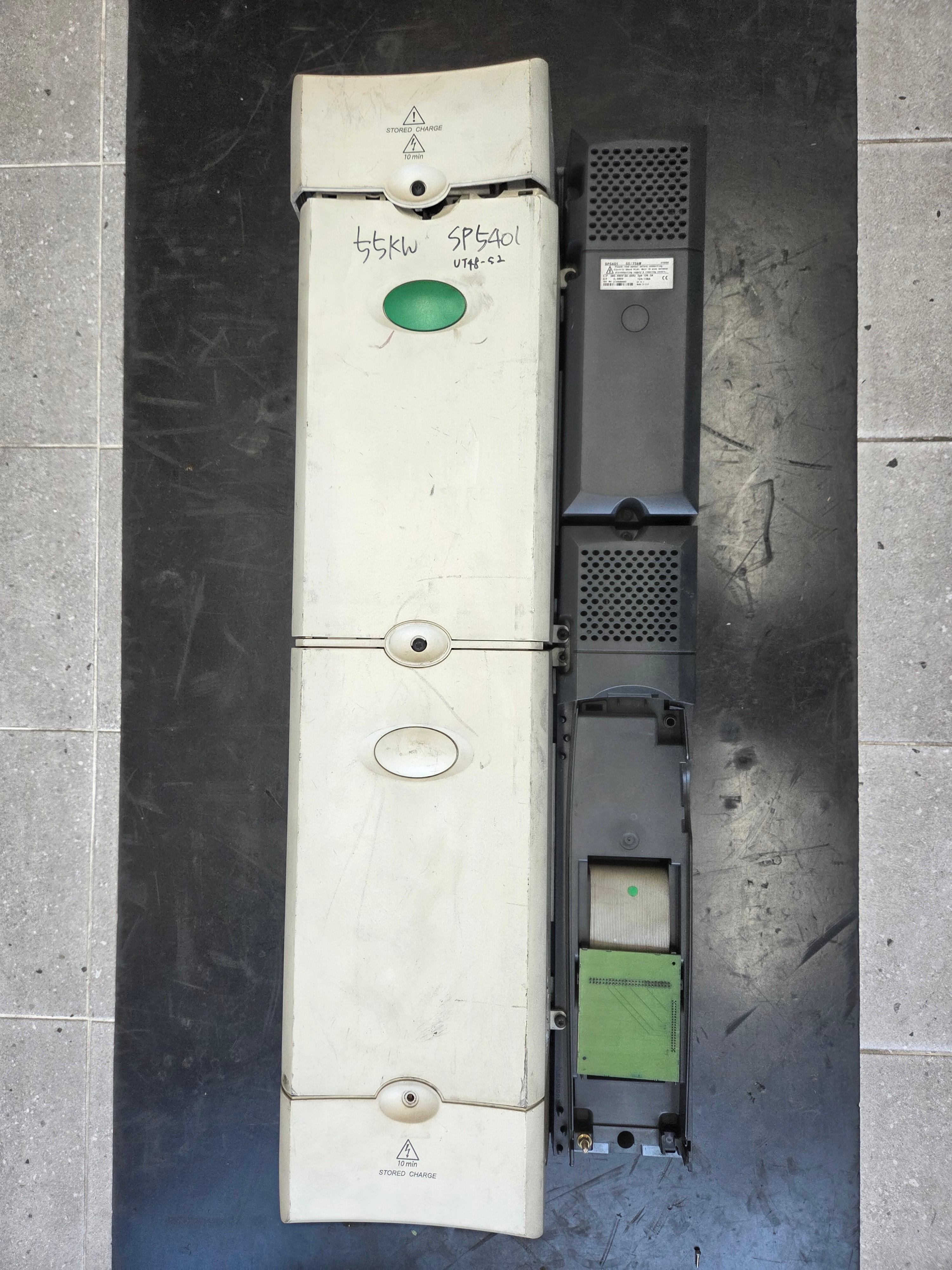

Unidrive SP5401 (55kW 400V) 인버터의 고장 수리를 의뢰받았습니다.

컨트롤 보드는 빠진 상태로 입고된 SP5401은 Oidc.P 트립이 발생한다는 안내를 받았습니다.

컨트롤 보드를 같이 보내 주시면 누적된 고장 내역 보고 좀 더 정확한 상태를 확인하는데 도움이 되지만, 현장에서는 Parameter 다운로드 작업을 하지 않을 목적으로 기존의 컨트롤 보드를 분리하여 예비품 인버터에 장착해서 사용하기도 합니다.

상태 확인 결과 IGBT 고장으로 확인되었습니다.

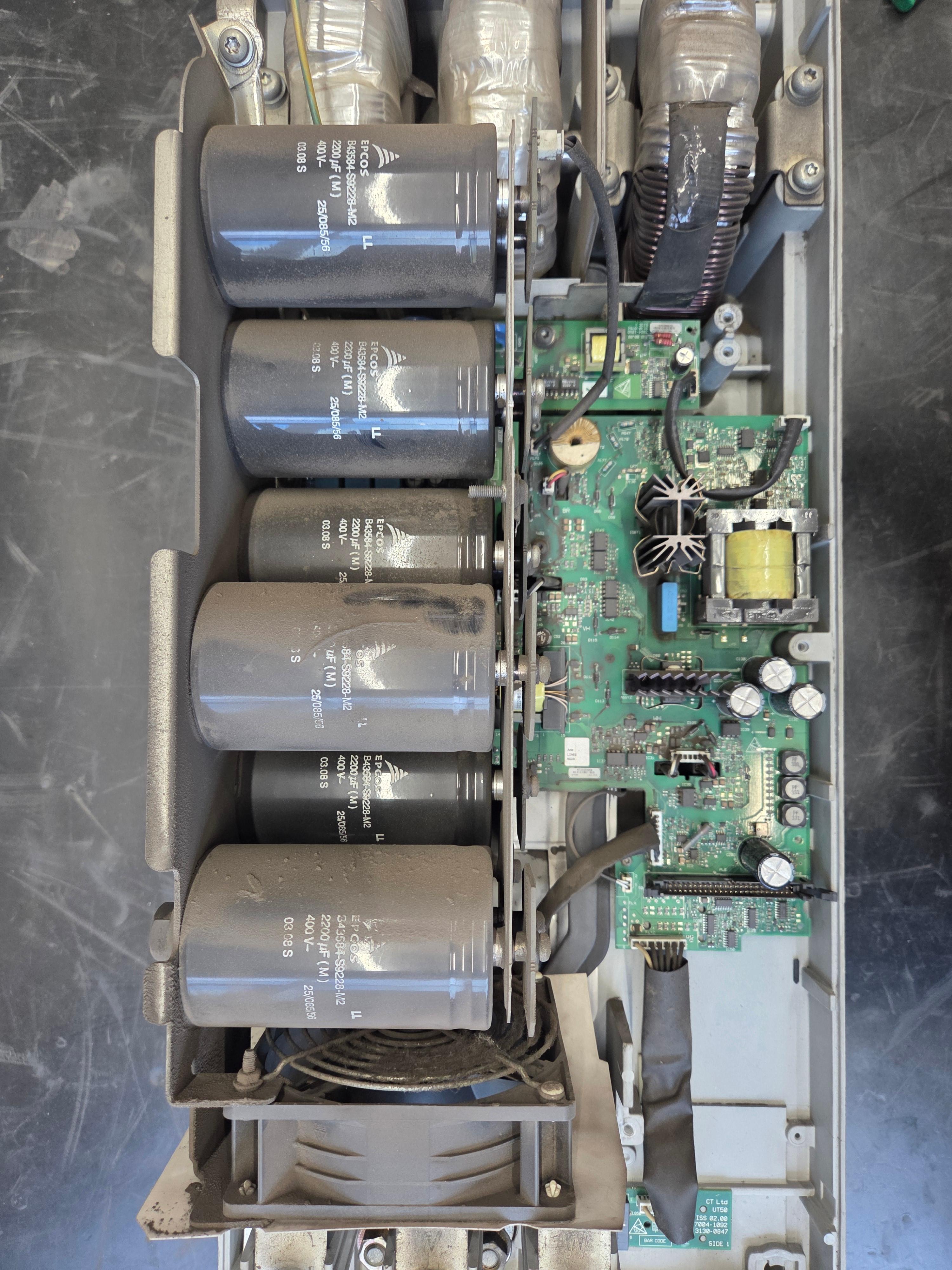

케이스를 분리하여 인버터의 내부를 확인했습니다.

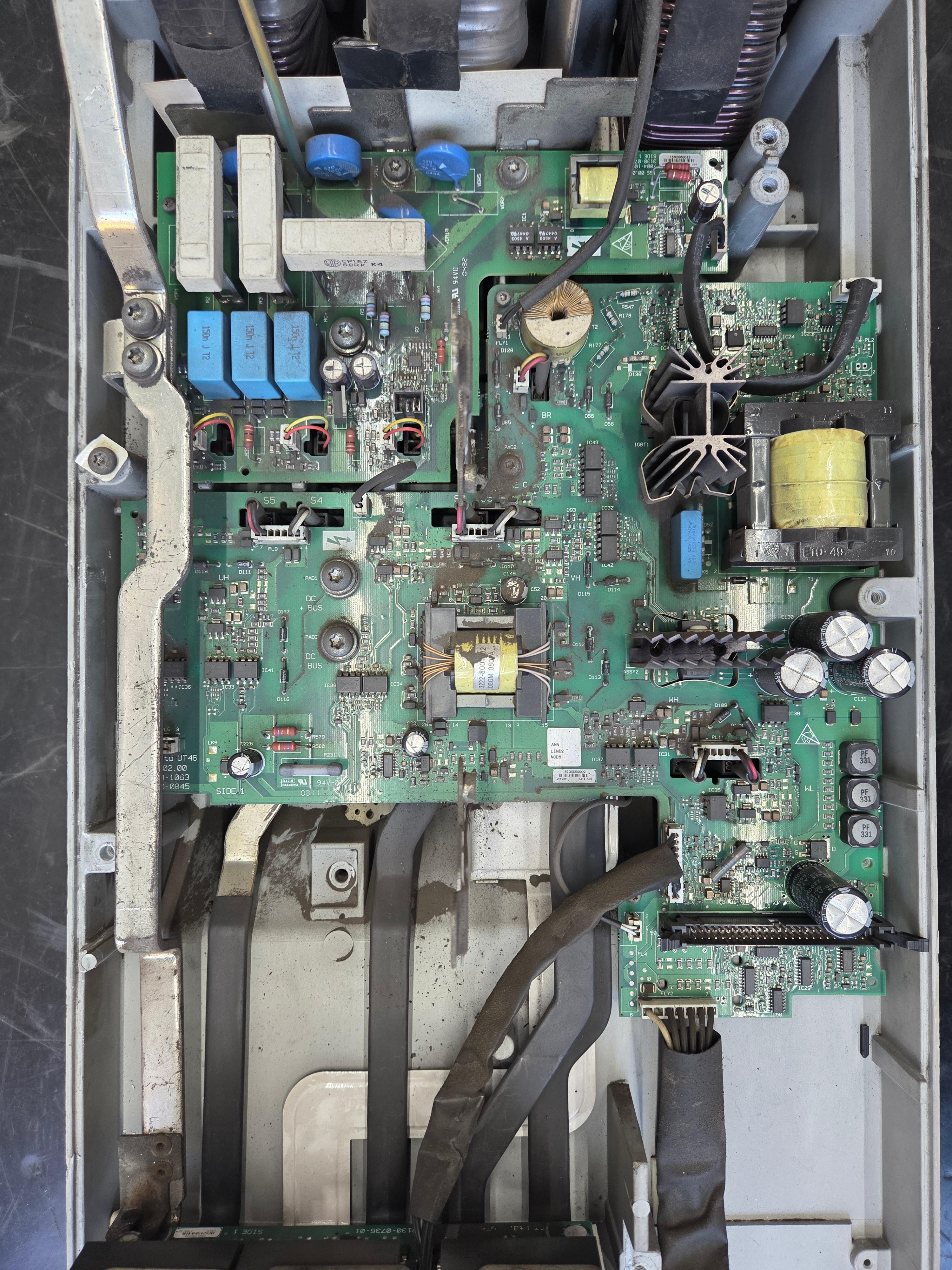

내부는 금속 분진이 콘덴서와 파워 PCB, Bus Bar 곳곳에 쌓여 있었습니다.

이런 금속 분진은 고전압, 고전류의 인버터 회로에는 치명적인 고장의 원인이 되기도 합니다.

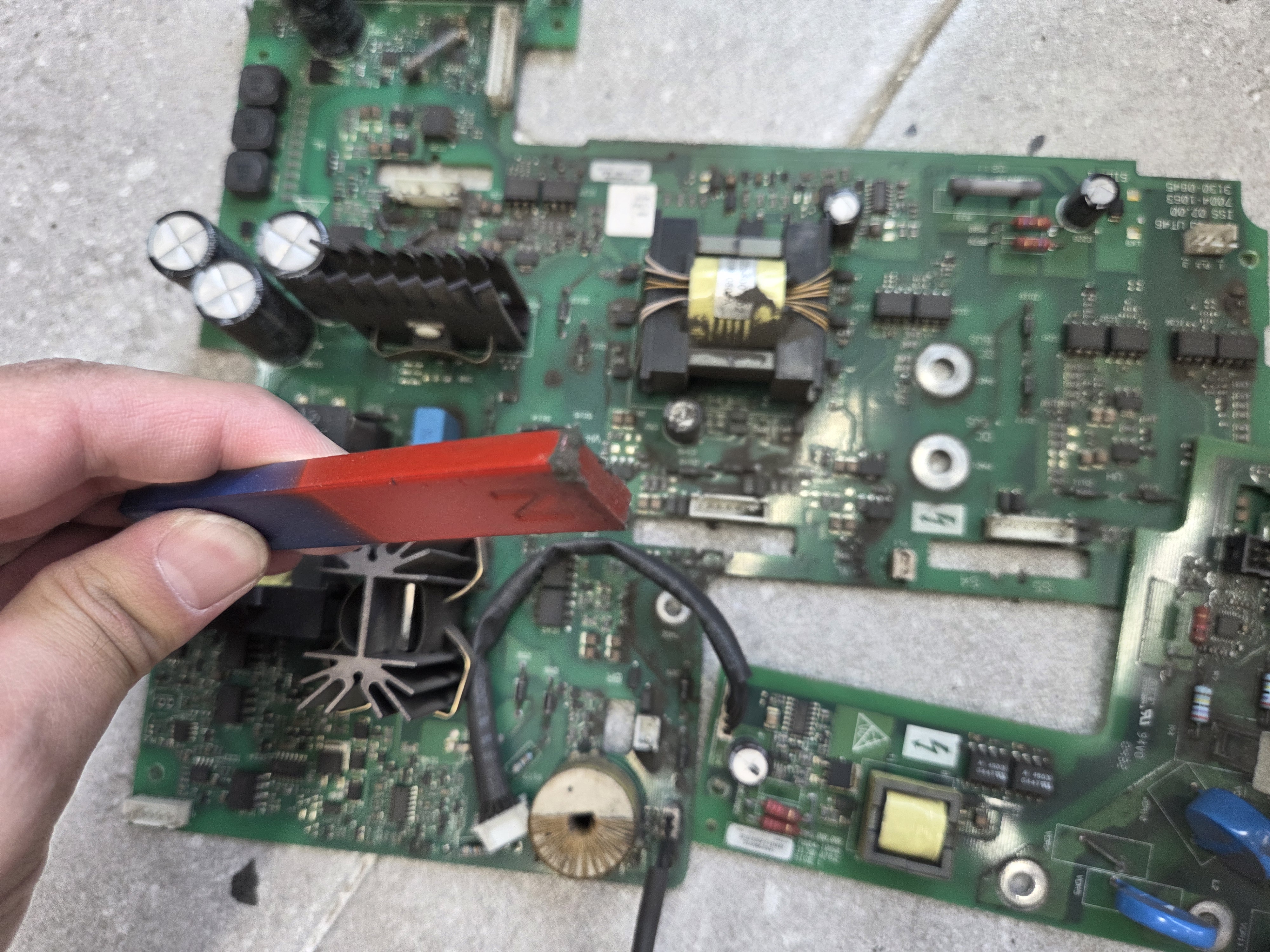

자석에 딸려 오는 금속 분진을 확인했습니다.

인버터의 수명은 분진으로부터 깨끗한 공기와 온도, 습도에 의해 큰 영향을 받습니다.

평상시 주변 환경을 깨끗이 하고 인버터의 내부를 습기 없는 에어건으로 청소하는 것은 아주 좋은 방법입니다.

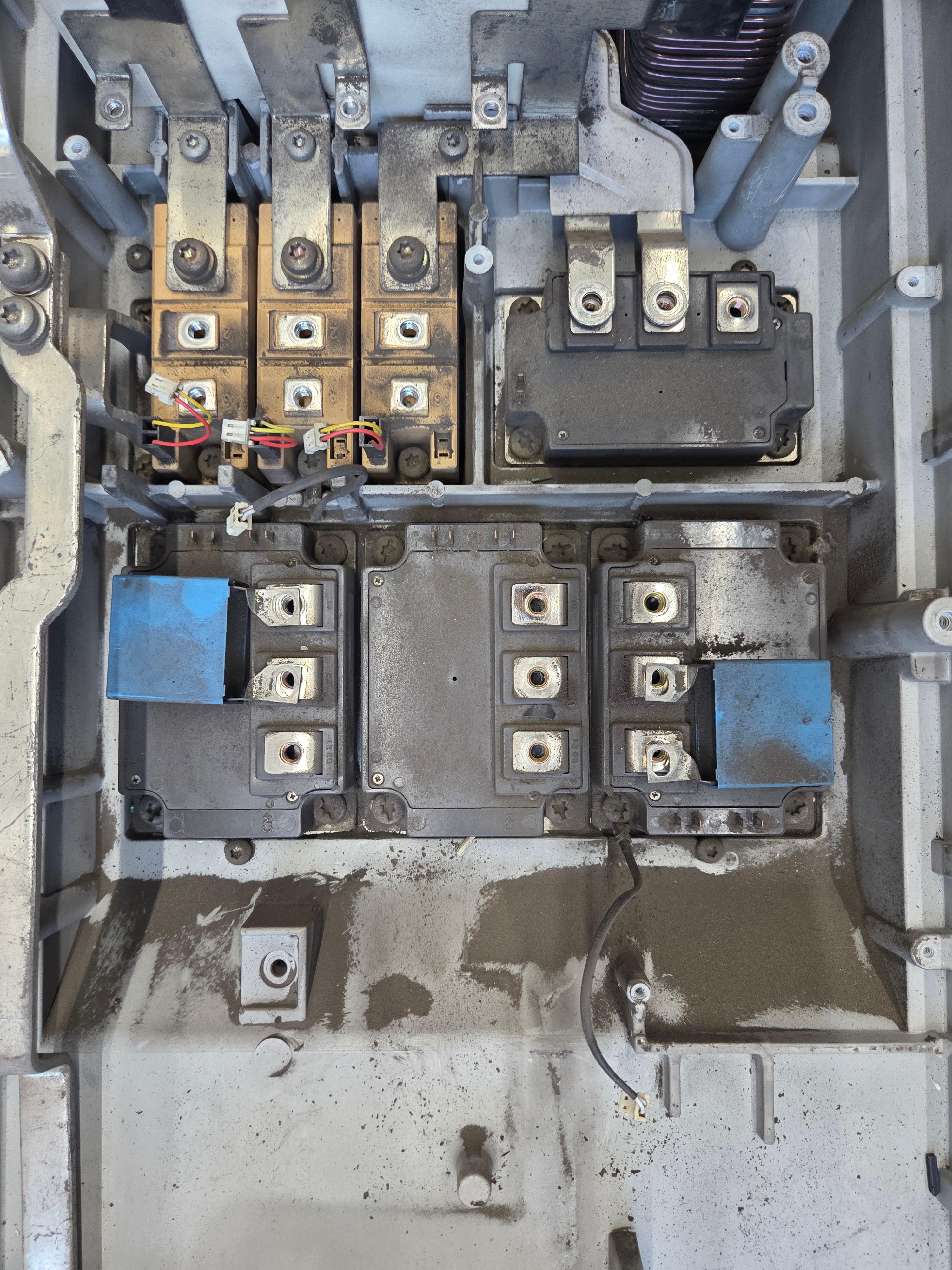

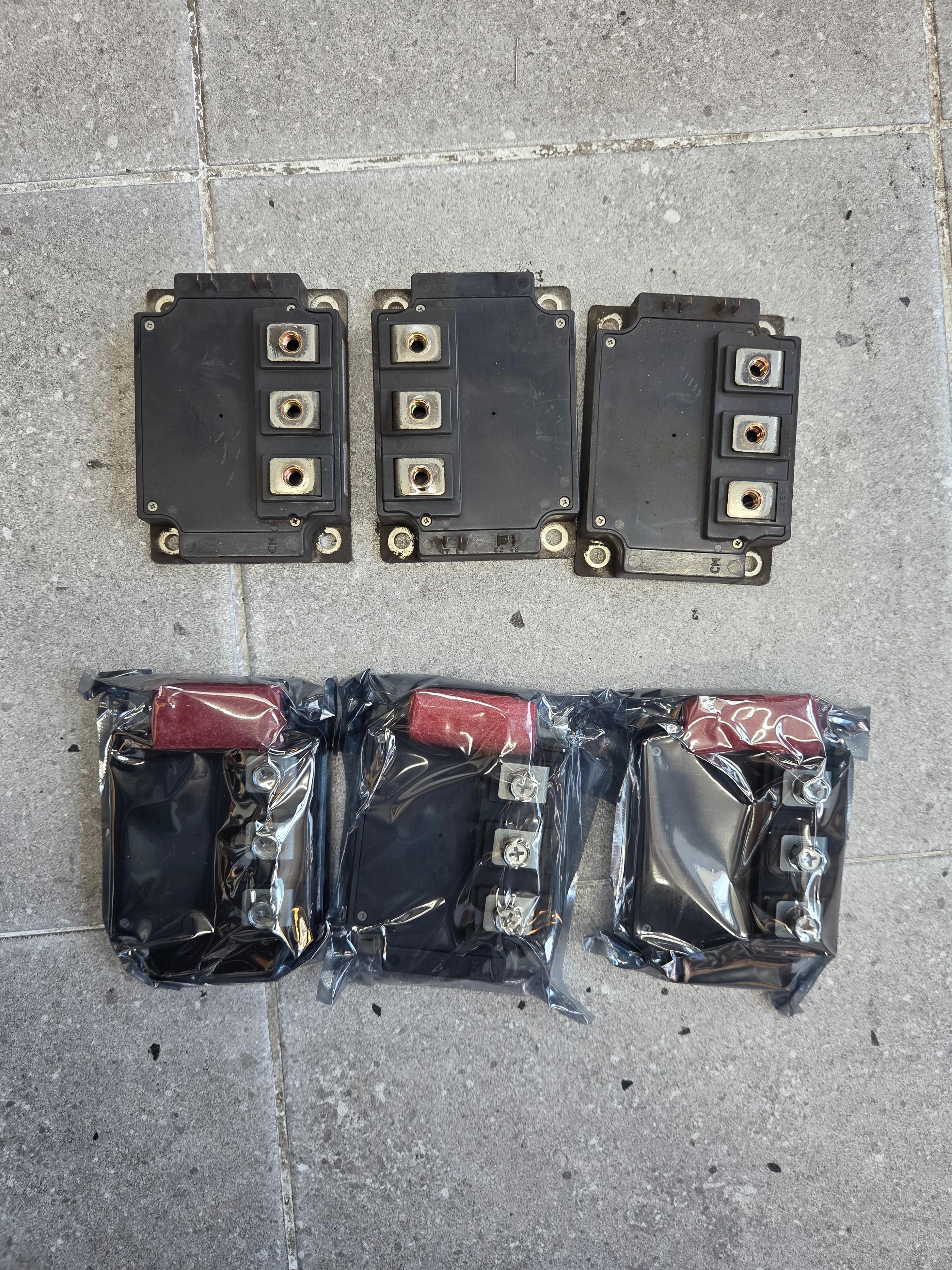

고장 난 IGBT를 탈거하고 새로운 IBGT를 준비해서 교체했습니다.

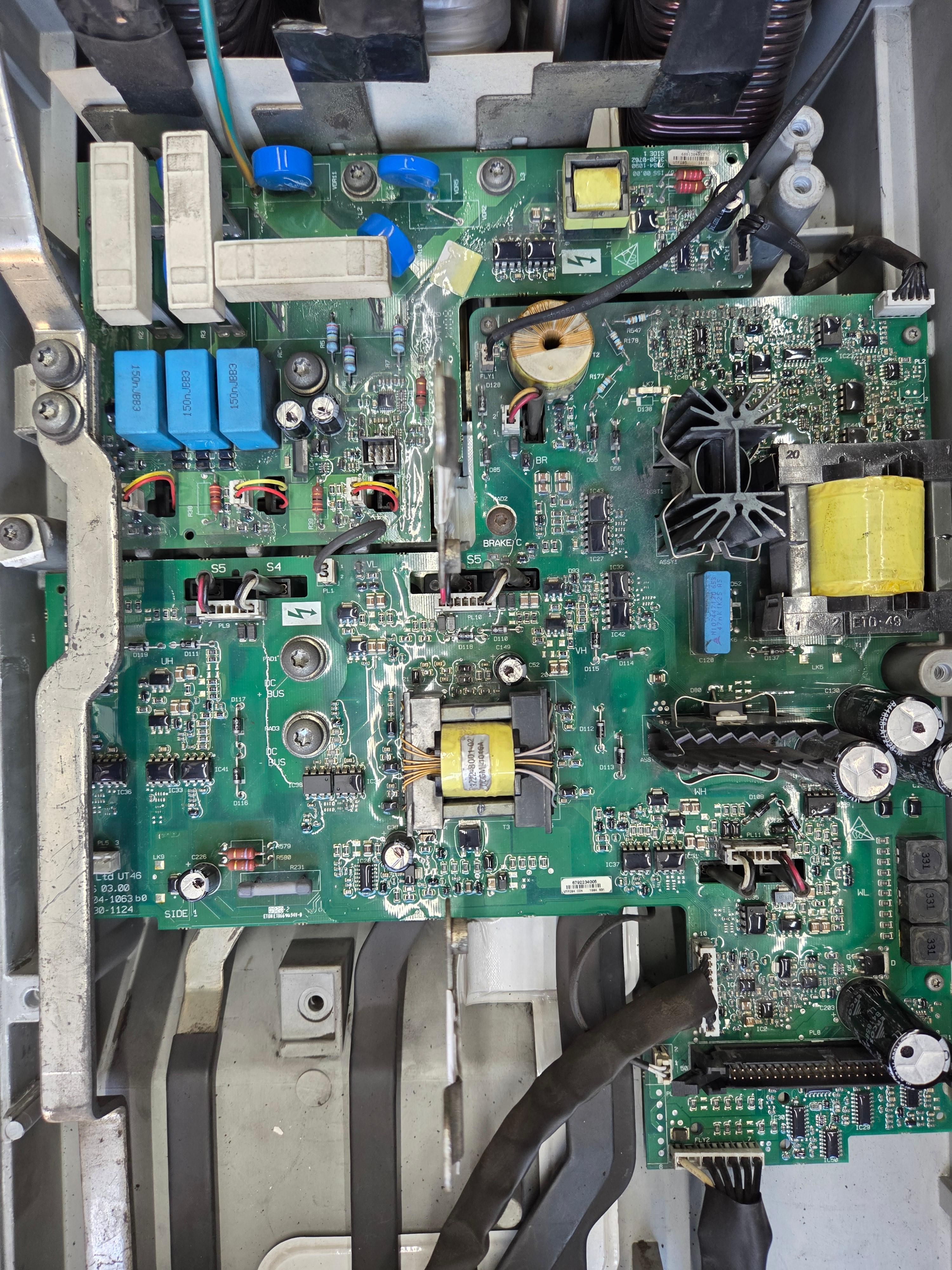

분진 가득한 파워 PCB와 Bus Bar를 깨끗이 청소하고 조립했습니다.

절연 확인 후에 전원을 투입하기 전에 저희가 보유하고 있는 컨트롤 보드를 장착하고 전원을 투입했습니다.

모터를 운전하면서 SP5401의 기능 점사를 실시하였고, 모든 기능이 정상 작동함을 확인하고 수리 작업은 마무리했습니다.
