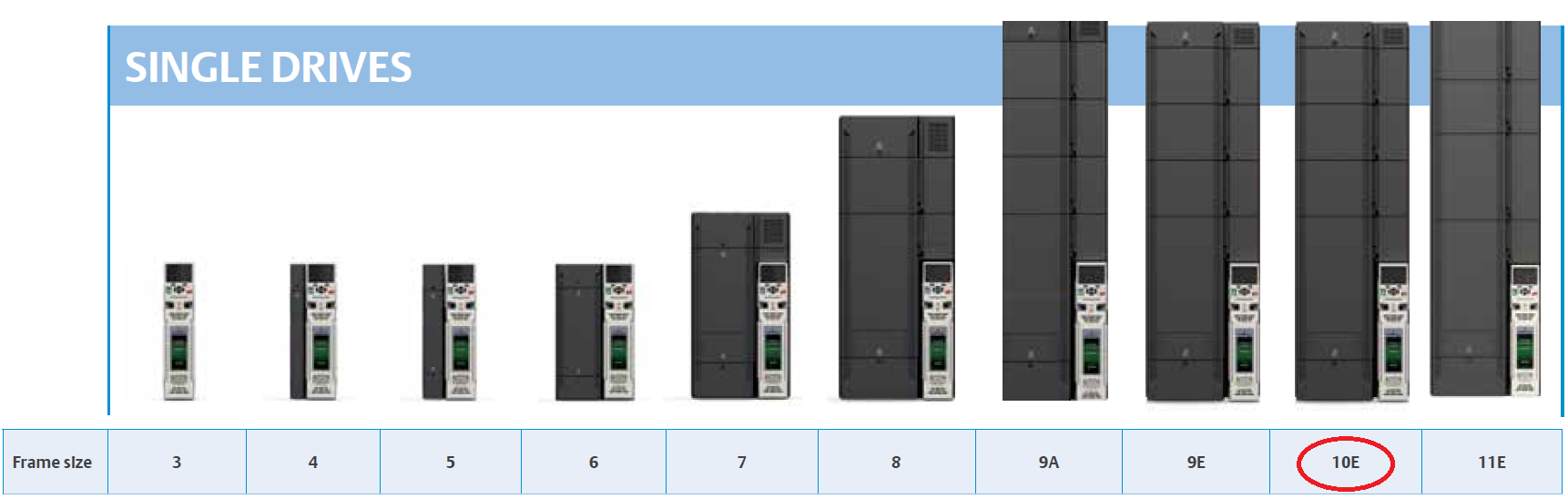

Nidec 드라이브 M000-10403200DU0(160kW)는 Control Board가 제외된 모델입니다.
M000-10403200DU0에 Control Master Assembly를 장착하면 하나의 완전한 드라이브가 만들어집니다.
Control Master는 M700 (Ethernet), M701 (RS485), M702 (2중 STO) 3가지 종류가 있는데 이 중에서 하나를 선택하여 사용할 수 있습니다.

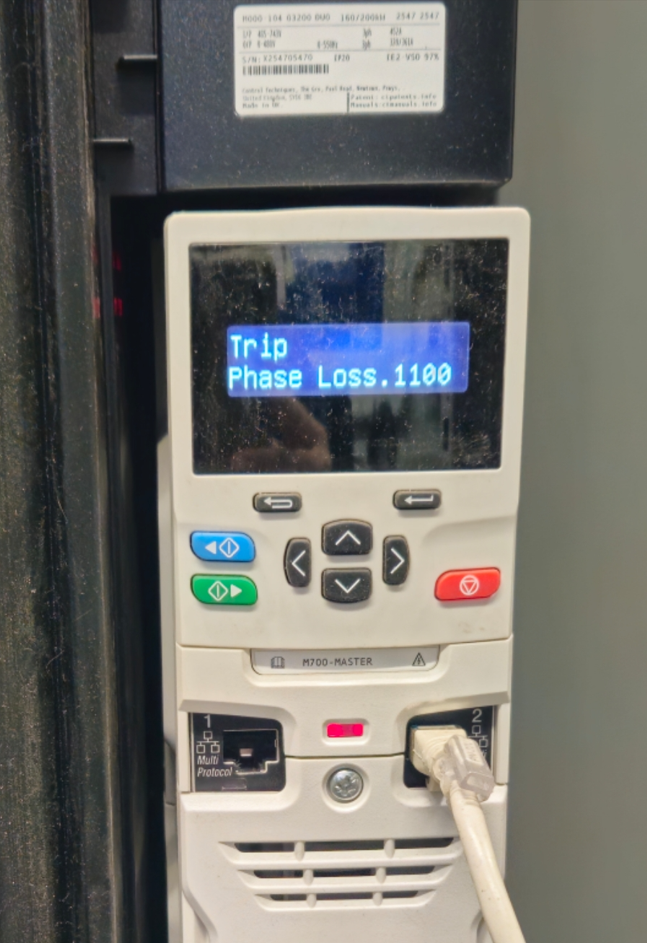

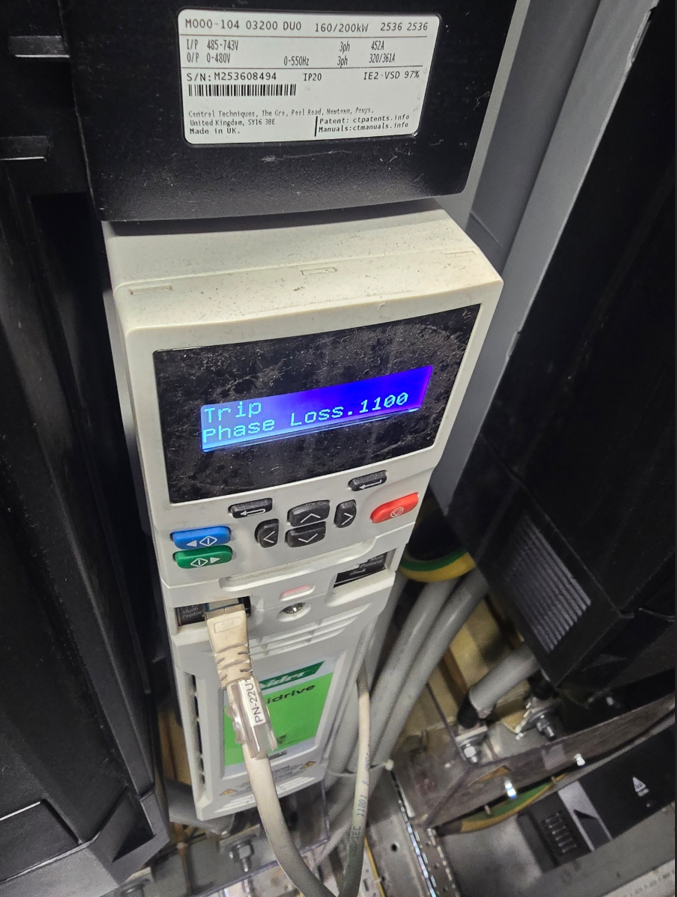

오늘 알아볼 Phase Loss trip은 M000-104 03200 DU0와 M700-MASTER로 조합된 드라이브에서 발생했습니다.
Phase Loss는 전원 결상으로 드라이브의 입력 결상 또는 전원 불균형이 크다고 감지했을 때 나타냅니다.
드라이브는 트립이 발생하기 전에 모터를 정지하려 시도합니다.
모터가 10초 이내 정지할 수 없으면 즉시 트립을 발생시킵니다.
Phase Loss 트립은 드라이브의 DC버스 전압의 리플을 모니터링하여 작동합니다.
DC버스 전압 리플이 Threshoid 값을 초과하면 드라이브는 트립을 발생시킵니다.
DC버스 전압 리플의 원인은 입력 결상과 전원 임피던스 및 출력전류에서 심각한 불안정성일 수 있습니다.
드라이브가 DC 전원 또는 입력 결상 감지 모드 (Pr06.047)의 단상 전원에서 작동해야 할 때, 입력 결상 감지 기능이 정지될 수 있습니다.
<조치내용>
- AC 전원 전압 평형 및 전부하에서의 레벨 점검
- 오실로스코프를 이용해 DC 버스 리플 레벨 점검
- 출력 전류 안정성 점검
- 운전 사이클을 낮춤
- 모터 부하 감소
