크롬슈레더 액추에이터는 0~90도 사이의 정밀하고 제어되 회전 운동이 필요한 모든 용도에 맞게 설계되었습니다.
제어 기구와 함께 사용하면 가스 및 공기 장치의 유량을 조절하는 데 적합하며, 연소 과정을 조절하거나 단계적으로 제어할 수 있습니다.
최소값과 최대값을 설정하는 것 외에도 위치 조정에 사용되는 무한 조정 캠스위치, 점화 및 고화율 위치와 같은 추가 스위칭에 사용되는 플로팅 리미트 스위치를 설정할 수 있습니다.
표준 서비스 스위치를 사용하면 장치를 자동모드에서 수동모드로 전환할 수 있으며, 외부에서 읽을 수 있는 위치 표시기를 사용하여 커미셔닝 절차를 대폭 간소화할 수 있습니다.
통합 피드백 전위차계는 액추에이터의 현재 위치를 모니터링하는 옵션을 제공합니다.

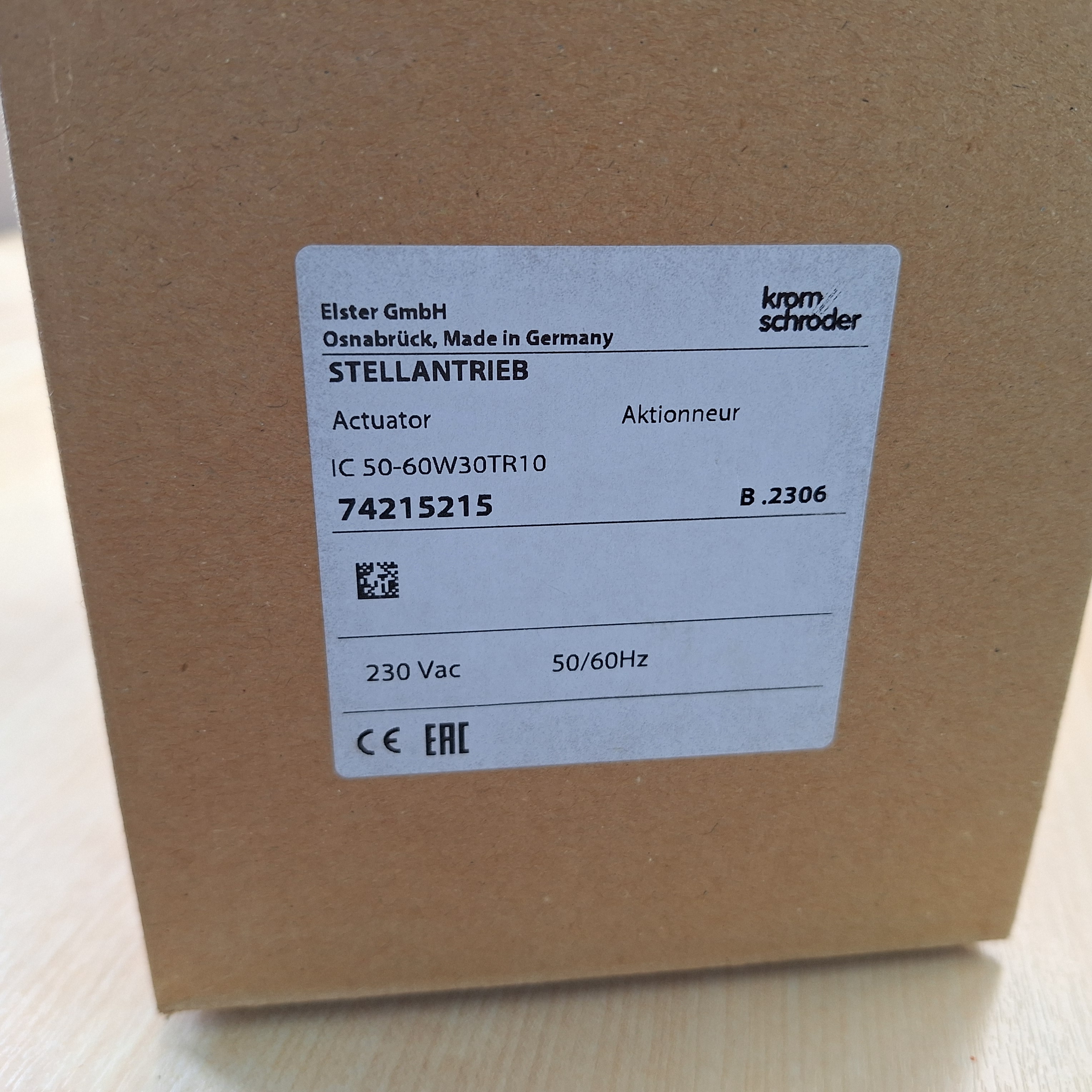

IC50은 최대 30Nm의 높은 토크를 가진 애플리케이션을 위해 설계되었습니다.

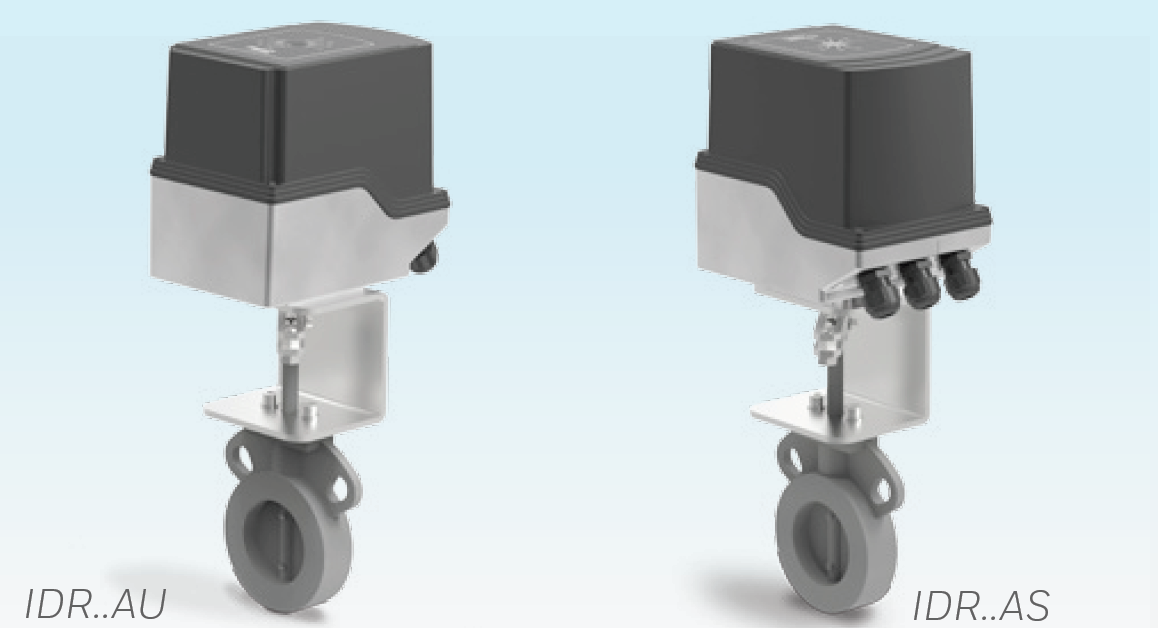

액추에이터 IC50 및 버터플라이 밸브 DKR도 공칭 크기 300까지 조립된 상태로 제공됩니다.
밸브 디스크의 회전 방향을 전환할 수 있습니다.

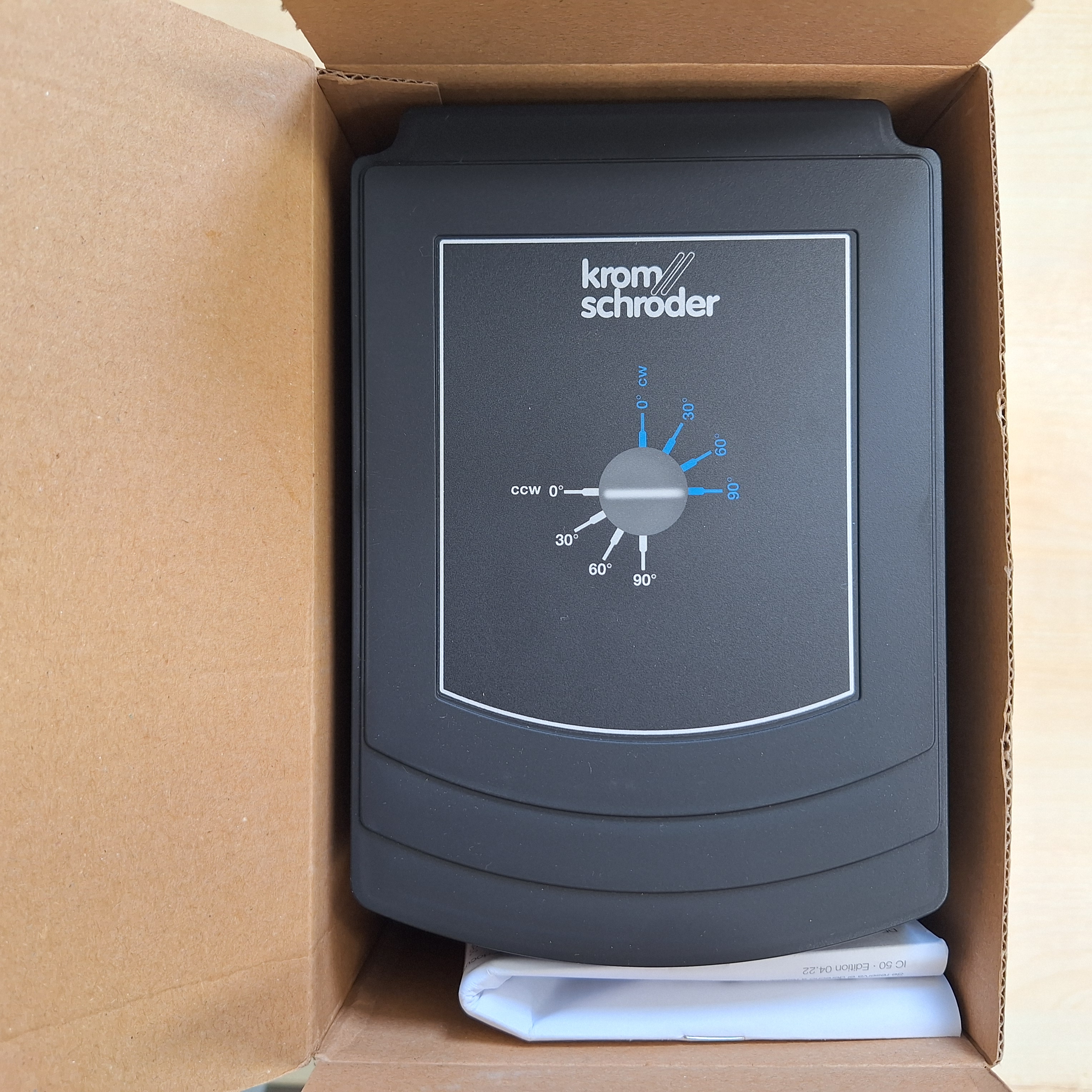

밸브 디스크 위치를 읽을 수 있으므로 색상 코드를 사용하여 회전 방향이 표시됩니다.
용도에 따라 다양한 부착 세트를 사용하여 액추에이터를 버터플라이 밸브에 정력할 수 있습니다.
응용예제

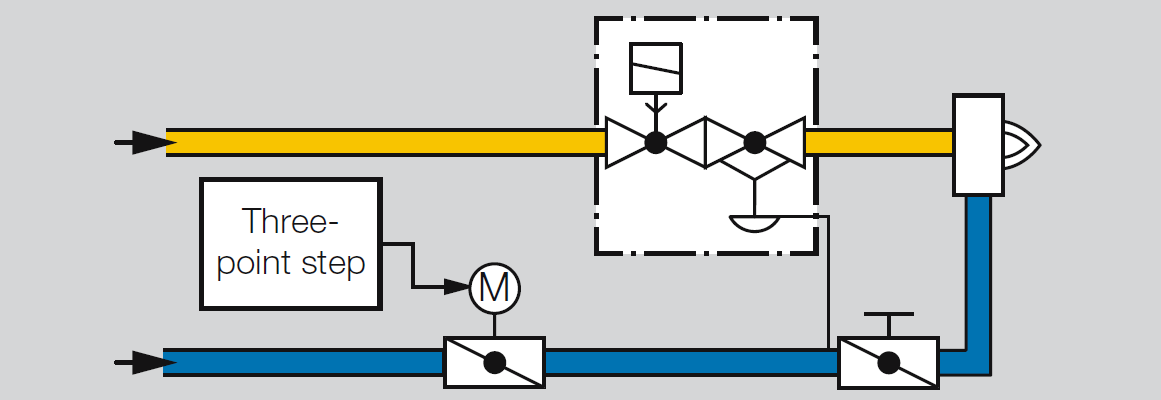

1. 3점 스템 신호를 통한 변조 제어
고온 정확도가 높고 노내 순환이 적게 필요한 공정의 경우 액츄에이터 IC는 3점 스템 컨트롤러에 의해 제어되며 버터플라이 밸브를 점화 위치로 이동시킵니다.
버너가 시작됩니다.
버터플라이 밸브는 버너의 용량 수용에 따라 저발화/고발화 속도 위치 사이에서 열리거나 닫힙니다.
3점 스템 신호가 분리되면 버터플라이 밸브가 현재 위치에서 정지합니다.
높은 제어 정확도가 필요한 공정에 적합합니다.
버너 상류의 제어 요소를 사용하여 저발화 및 고발화 비율을 조정합니다.

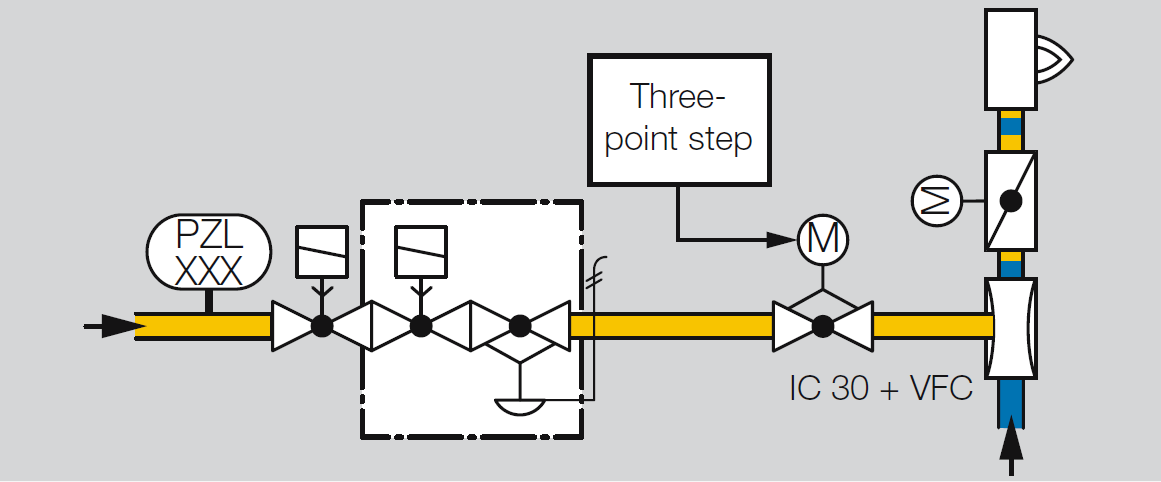

액추에이터 IC30은 3점 스템 컨트롤러에 의해 제어되며 원하는 가스/공기 혼합물이 생성되도록 보장합니다.
2. 2점 스템신호를 통한 스테이지 제어.
퍼니스 내에서 균일한 온도 분포가 필요한 공정에 적합니다.
액추에이터 IC..E는 2점 단계 컨트롤러로 제어되며 On/Off 또는 High/Low 간헐 모드로 작동합니다.
전압 공급이 차단되면 액추에이터가 닫힙니다.
3. 연속 입력 신호를 이용한 변조 제어.
높은 온도 정확도와 퍼니스 내 낮은 순환이 필요한 공정에 적합합니다.
액추에이터 IC..E는 4-20mA 또는 0-10Vdc 신호로 제어됩니다.
연속 신호는 접근할 조정 각도에 해당하며 액추에이터의 현재 위치를 모니터링하는 옵션을 제공합니다.
