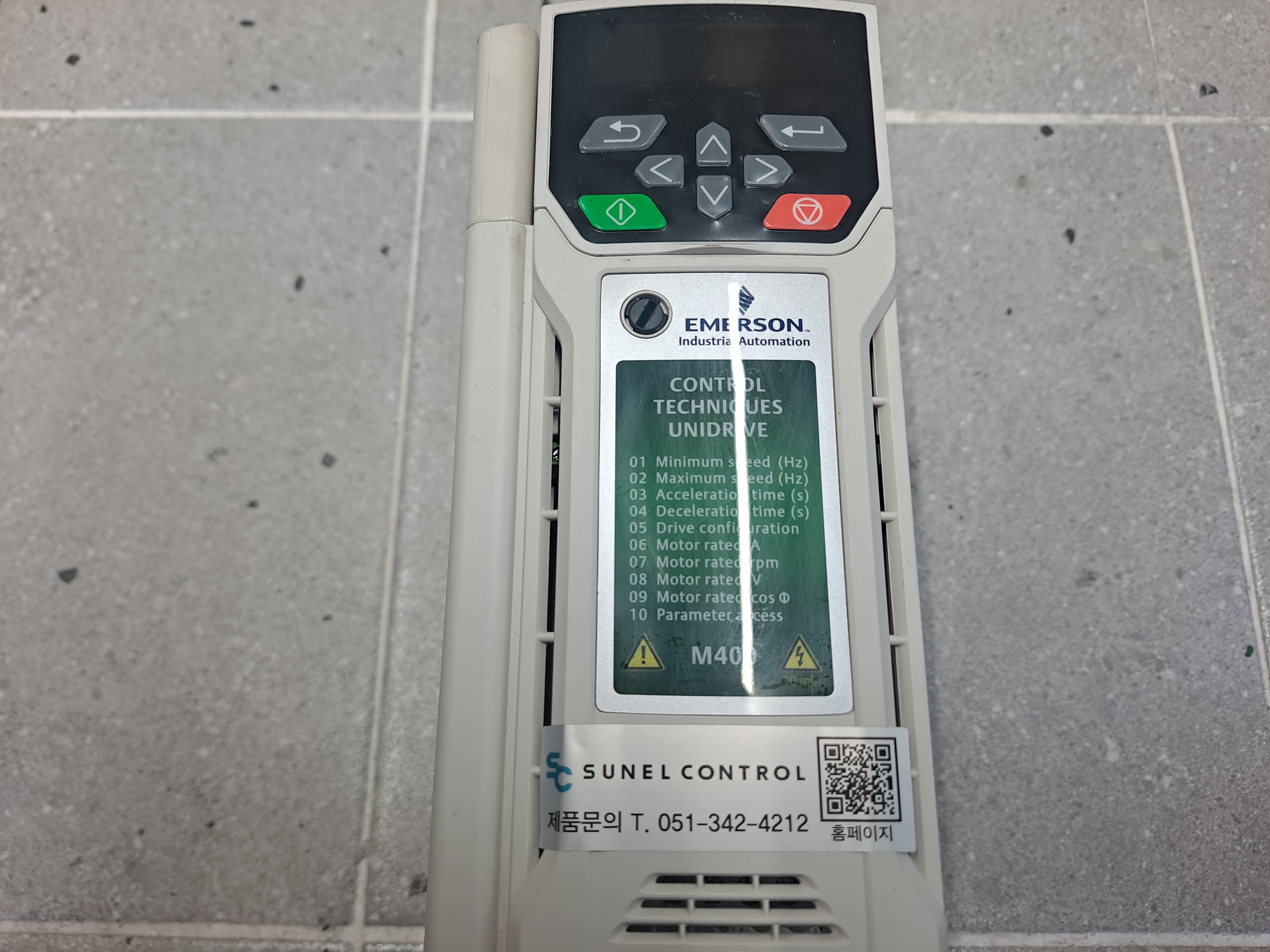

니덱 인버터 Unidrive M400-034 00056 A 고장 수리입니다.
철강기계에 운용되던 인버터라서 검은 금속 먼지들이 지저분하게 있습니다.
파워PCB측 고장으로 인해 전원을 인가해도 아무런 반응이 없습니다.
Control Board에는 이상이 없기를 바라봅니다.
만약 Control Board도 고장난 상태라면 Parameter Data를 백업 받지 못해 시운전을 다시 해야 하는 등 어려움을 만날 수 있기 때문입니다.
이런 소형 인버터의 부품은 영국 본사에서 제공해 주지 않습니다.
저희는 예비품으로 확보한 인버터가 있어서 대응할 수 있습니다.
위쪽 사진은 고장난 구형 파워PCB이고, 아래쪽 사진은 새롭게 장착한 파워PCB입니다.
구형은 PCB코팅이 되지 않았고, 신형은 PCB코팅이 되어 있는 것이 차이점입니다.
아무래도 철강기계에 사용되는 인버터는 금속 분진의 영향을 받기 때문에 안전하게 사용하려면 PCB코팅이 되어 있는 것이 좋습니다.
다행히 컨트롤보드에는 문제가 없어서 파워PCB 교체만으로 고장을 해결할 수 있었습니다.
나중을 위해 파라미터 데이터는 백업을 받아 두었습니다.
출고되기 전 전동기를 운전하면서 다른 문제점은 없는지, 정상 작동하는지 점검하는 시간을 가져야 합니다.
해당 인버터 M400-03400056A는 파워PCB 교체 후 모든 점검 포인트에서 정상 값을 확인하였고, 가혹한 운전 조건에서도 문제없이 작동했습니다.
해당 인버터는 Unidrive M400 size3에 해당하고 같은 크기의 인버터는 M400-034 00073 A (3kW)와 M400-034 00094 A (4kW)가 있습니다.
