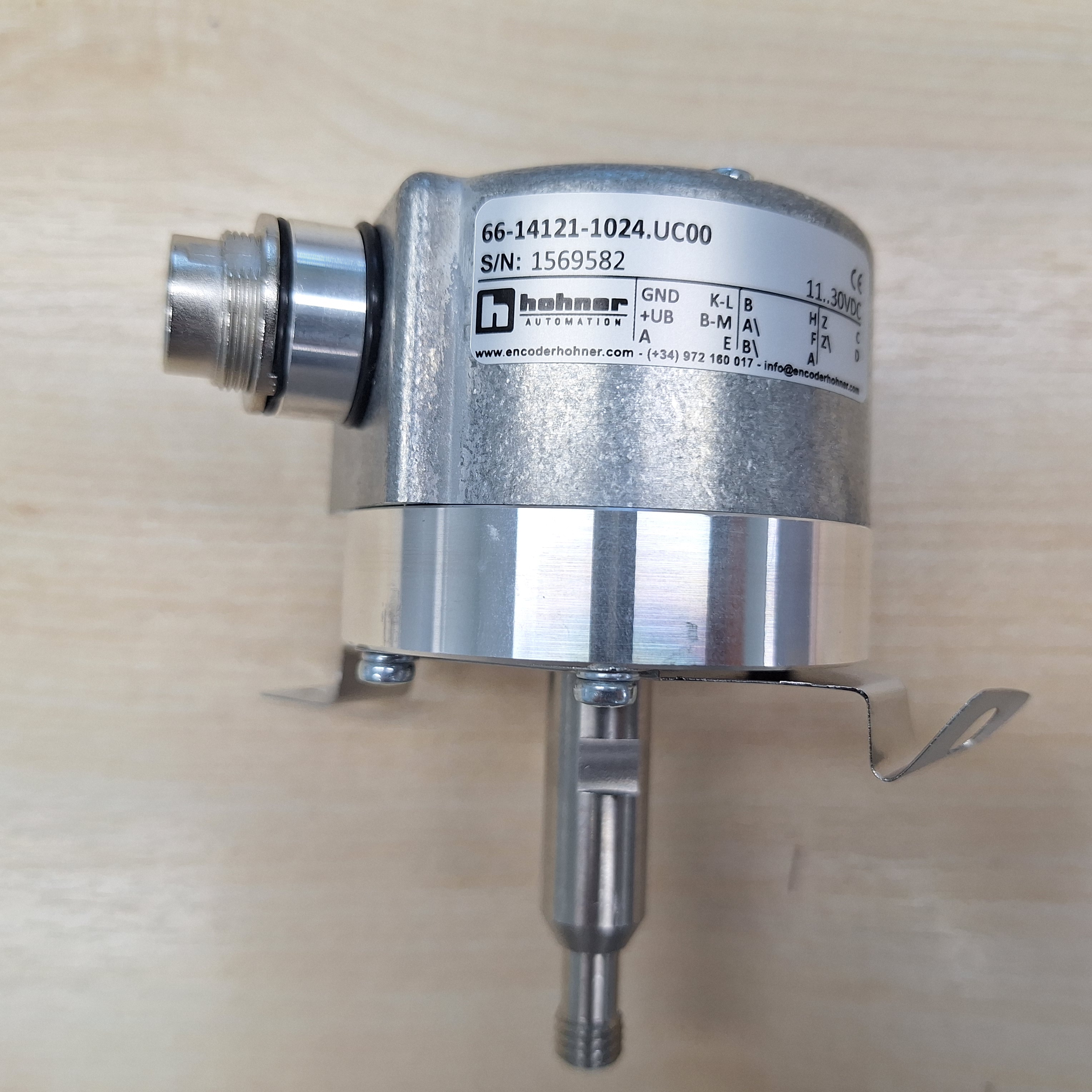

SIEMENS 1XP8001-1와 동일한 Hohner Encoder 66-14121-1024.UC00 소개입니다.
지멘스 엔코더와 100% 상호 교환 가능하며 기계적, 전자적으로 동일합니다.
- 회전당 최대 10,000 펄스 분해능
- 외경 58mm
- 나사축 M8
- DIN EN60529에 따른 보호 등급 IP64

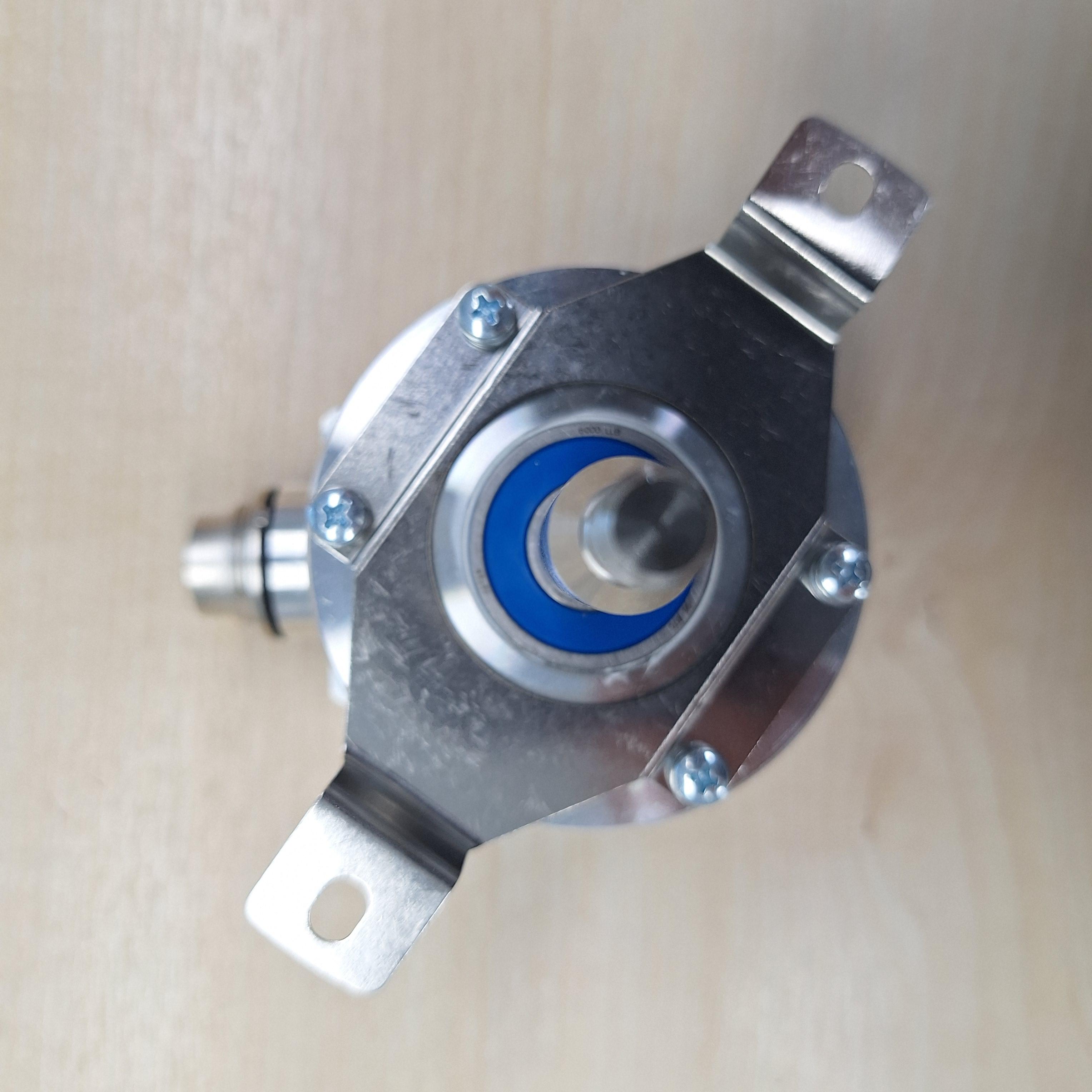

- 유연한 플랜지 또는 안티 턴 스틱을 통한 회전 방지 시스템

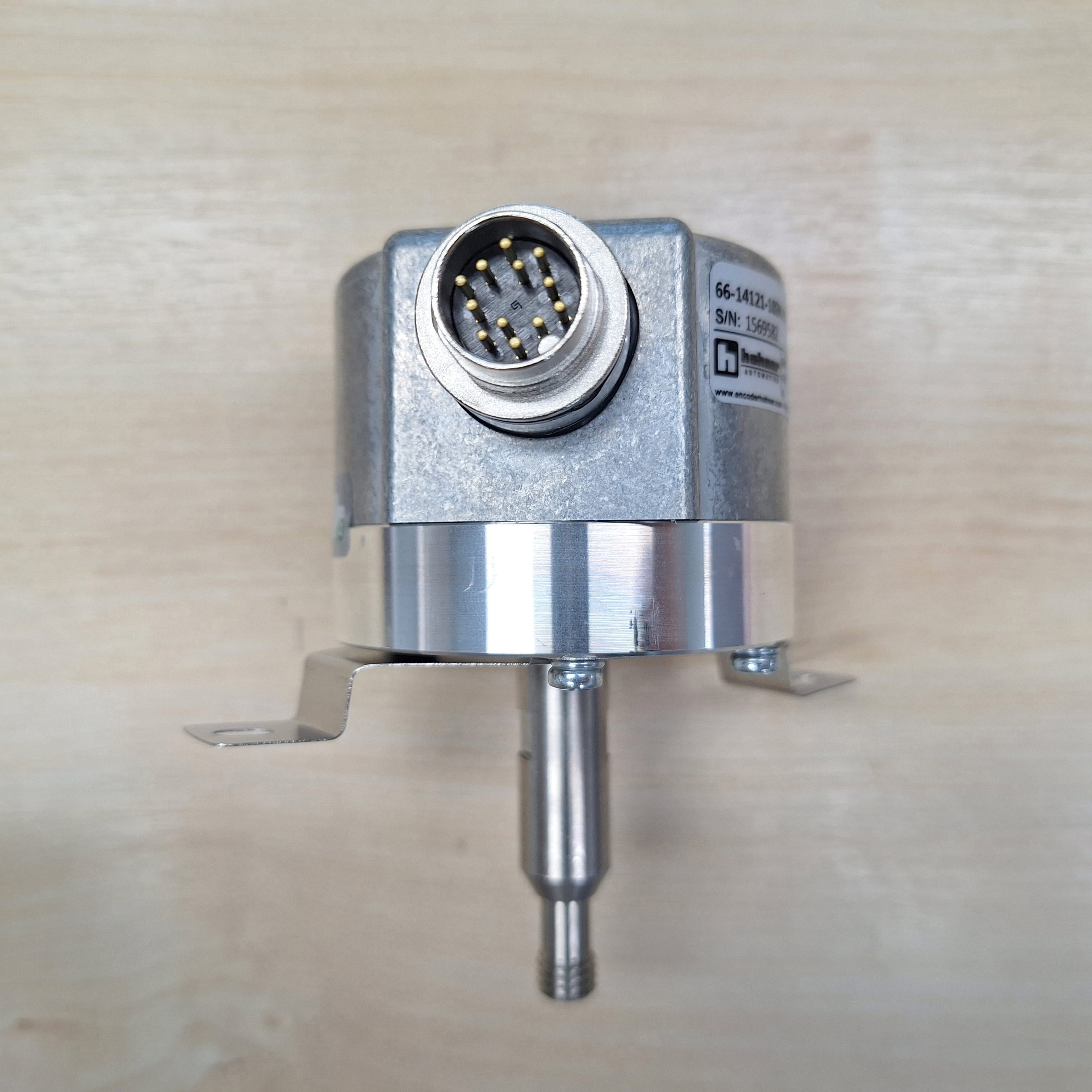

- 케이블 연결(더 많은 케이블 길이 가능) 또는 산업용 커넥터 M16
기계적 사양
| Materials | Cover : Aluminium Housing : Aluminum Shaft : Stainless Steel |
| Bearings | Ballraces |
| Bearing lifetime | 1x10¹⁰ rev |

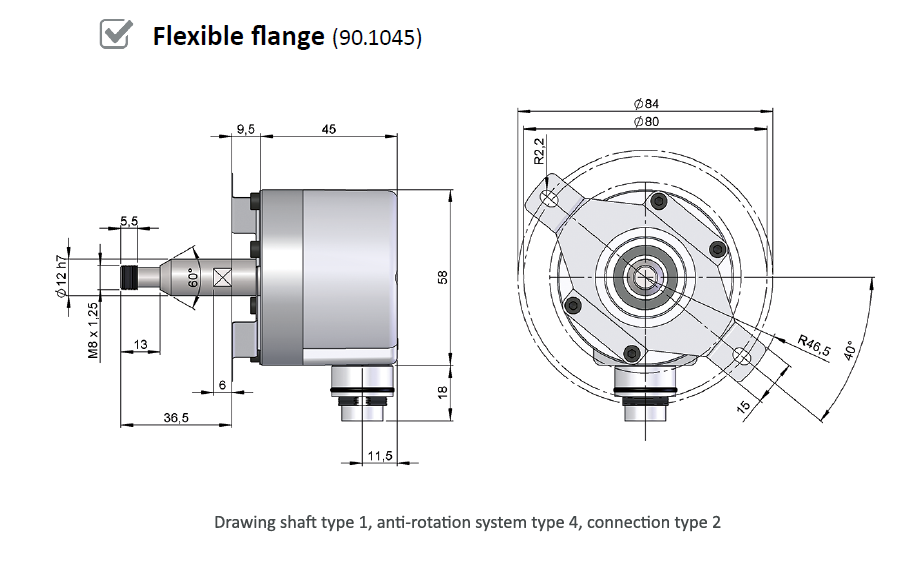

| Housing fixing | Flexble flange 90.1027 (assembled) Flexble flange 90.1045 (assembled) Anti-turn stick 90.1041 (self-assembly kit included) |
| Permitted misalignment | ±0.5mm axial, ±0.3mm radial (90.1027, 90.1045, 90.1041) |
| Maximum number of revolutions permitted mechanically | 6000rpm |
| Protection against dust and splashes according to DIN EN 60529 | IP64 |
| Rotor inertia moment | 30 gcm² |
| Starting torque at 20℃ | ≤ 0.02Nm |
| Maximum load permitted on axial shaft | 40N |
| Maximum load permitted on radial shaft | 60N |
| Weight aprox | 0.5kg |
| Operating temperature range | -20℃ to +80℃ - Standard -40℃ to +80℃ - Special Customer UT00 |
| Vibration according to DIN EN 60068-2-6 | 100m/s² (10Hz...2000Hz) |
| Shock according to DIN EN 60068-2-27 | 1000m/s² (6ms) |
| Maximum pulses per trun | 10,000 |
| Radial cable | 2meters cable or industrial connector M16 |
